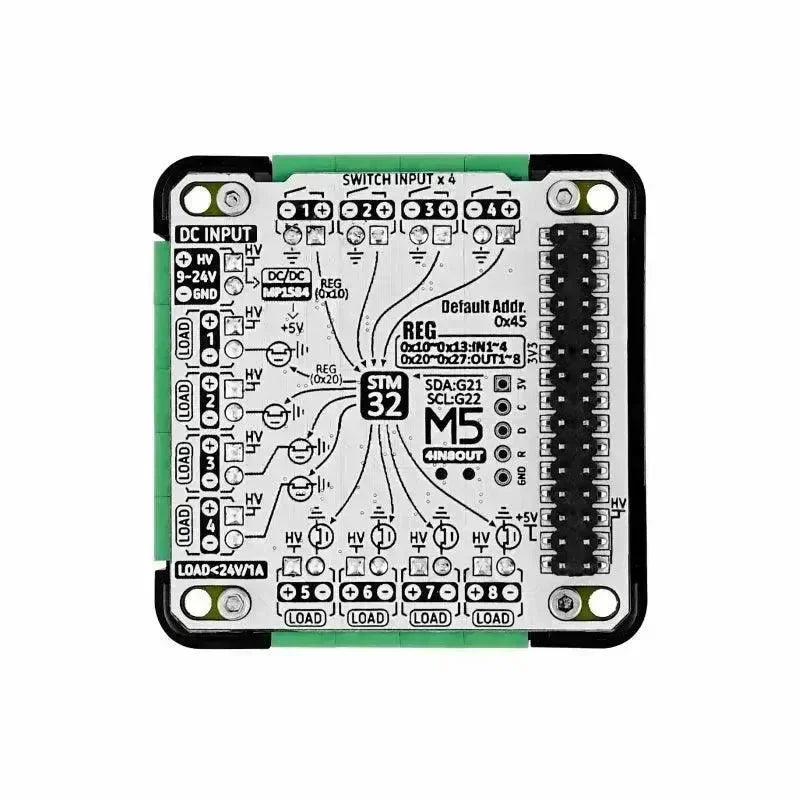

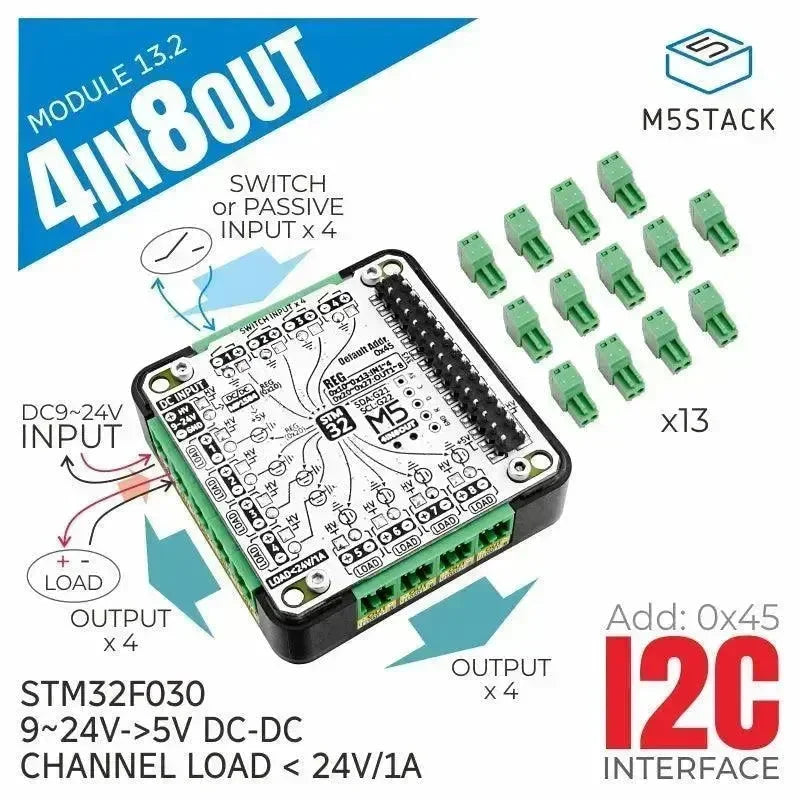

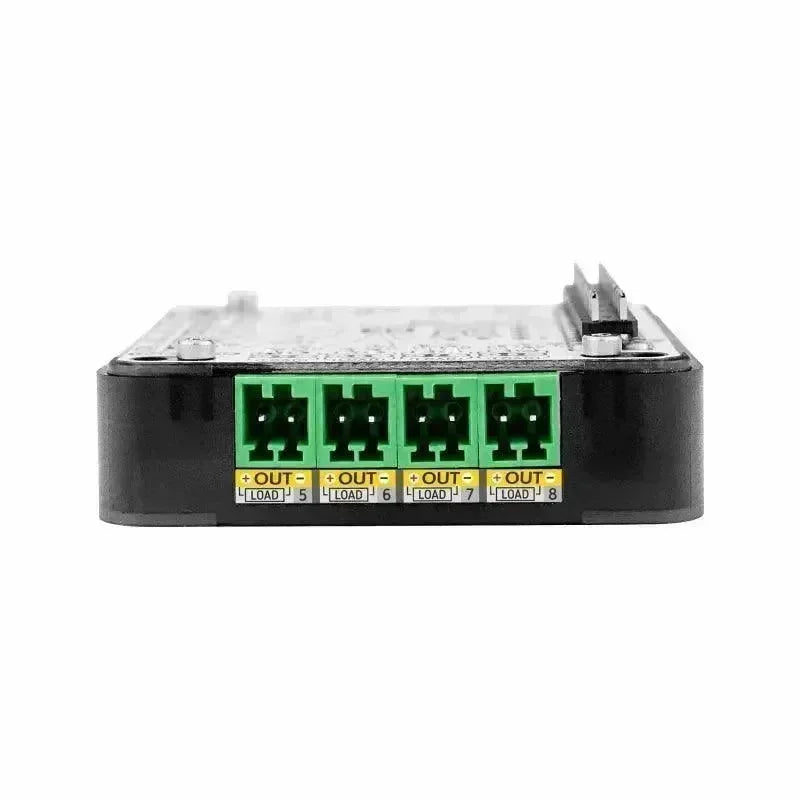

MODUL 13.2 4IN8OUT ist ein Antriebsmodul mit 4 passiven Eingangskanälen und 8 MOSFET-Ausgangskanälen.

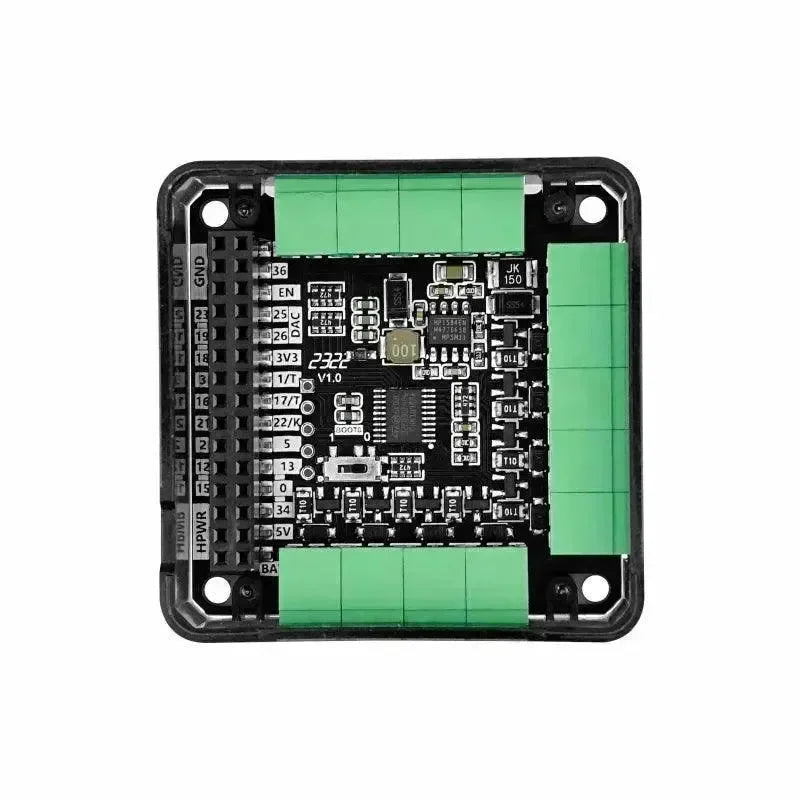

Es verwendet den STM32F030 als I²C-I/O-Controller und unterstützt einen 9–24 V DC-Eingang.
Eine integrierte DC-DC-Wandlerschaltung sorgt für die interne 5 V-Versorgung, wodurch das Modul eine stabile und effiziente Leistungsansteuerung ermöglicht.

Produktmerkmale

  • Kompatibel mit Basic/Fire/Core2
  • Übernehmen Sie STM32F030 als IO-Chip, die I2C-Kommunikation und die I2C-Adresse können durch Ändern des Registers geändert werden

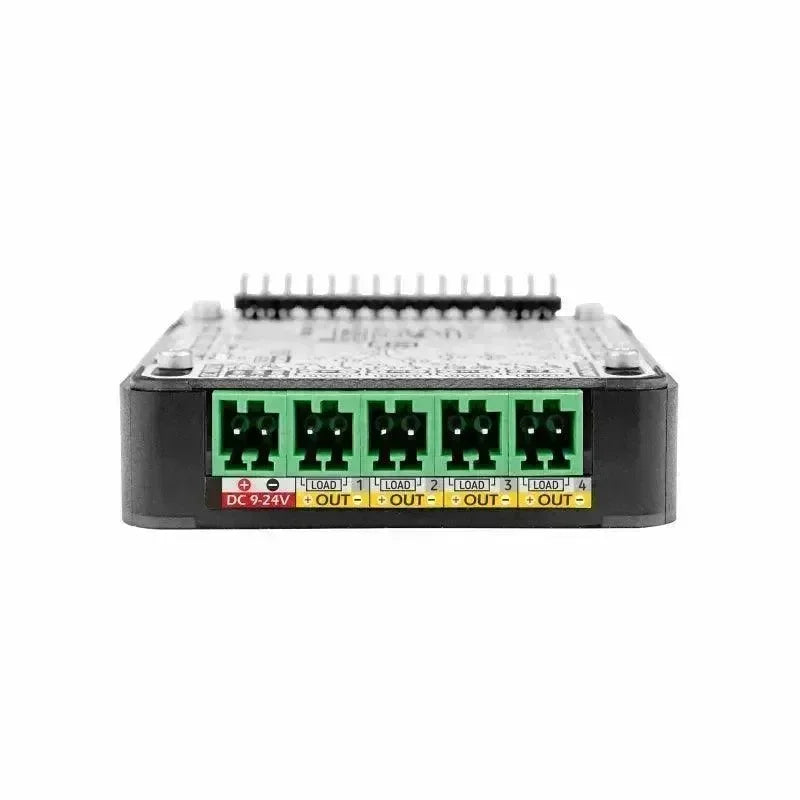

  • 8-Kanal-MOS-Antriebsschaltkreise teilen sich den gleichen VCC, Kanallast <1A

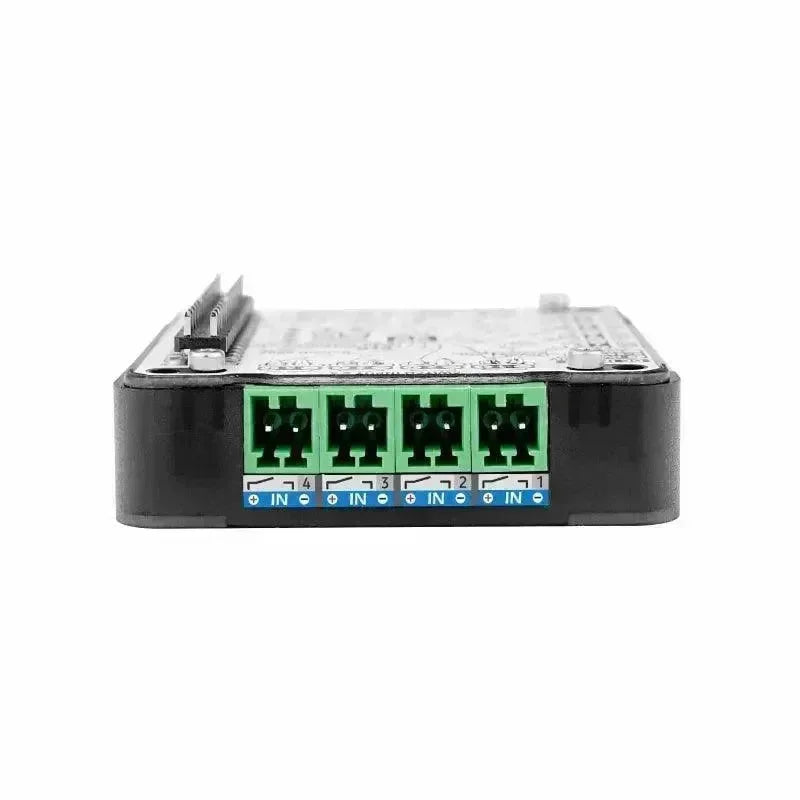

  • Passive 4-Kanal-Eingänge teilen sich den gleichen GND, kein aktives Signal oder >5V-Signal erlaubt
  • Mit internem MP1584, 9~24V -> 5V DC-DC-Wandler

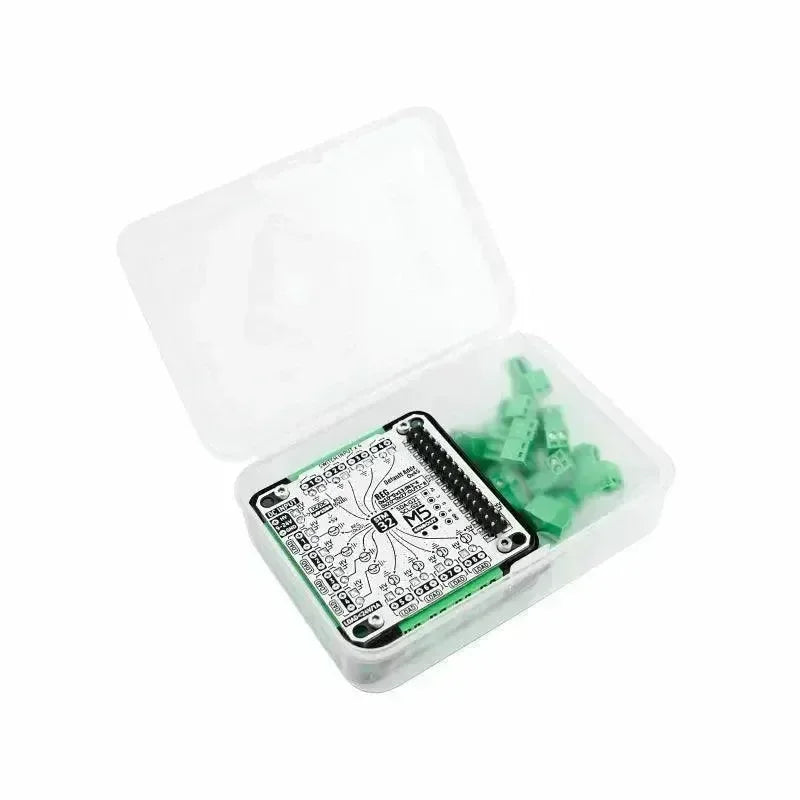

Enthalten

  • 1x MODUL 13.2 4IN8OUT
  • 13x 2P-Klemme

Anwendung

  • Mehrkanaliger Lastantrieb (Relais, Ventil, Einphasenmotor, Singal-LED)
  • Endschalter- oder Tastentest

Spezifikation
Eingangsspannung 9 bis 24 V
Ausgabekanal 8
Eingangskanal 4
Ausgangslast <1A pro Kanal
Kommunikationsinterface I2C
I2C-Adresse Standard 0x45, änderbar durch Änderung des Registers 0xF0
Nettogewicht 21.9g
Bruttogewicht 52.5g
Produktgröße 54 x 54 x 13 mm
Packungsgrösse 125*68*23mm
