M5Stack M5StickC ToF HAT Laser Entfernungsmessmodul

8,00 €

📏 Produktübersicht – Hat ToF Laser-Distanzsensor

Hat ToF ist ein kompakter, hochpräziser Laser-Distanzsensor, der speziell für die M5StickC-Plattform entwickelt wurde. Er integriert den ST VL53L0X Time-of-Flight (ToF) Distanzmesschip sowie einen 940nm VCSEL-Laseremitter, um schnelle und genaue Abstandsmessungen zu ermöglichen. Durch die Berechnung der Laufzeit eines Laserimpulses kann er absolute Distanzen von bis zu 2 Metern in weniger als 30 Millisekunden erfassen.

Im Gegensatz zu herkömmlichen Infrarotsensoren liefert Hat ToF eine gleichbleibende Genauigkeit – unabhängig von der Reflektivität des Zielobjekts. Damit eignet er sich ideal für Anwendungen wie Hinderniserkennung, Gestenerkennung und 3D-Erfassung. Ob für intelligente Roboter, interaktive Benutzeroberflächen oder kamerabasierte Tiefenerkennung – Hat ToF bietet zuverlässige Leistung in Echtzeitumgebungen.



✨ Funktionen

  • 📐 Hochpräzise Laser-Distanzmessung

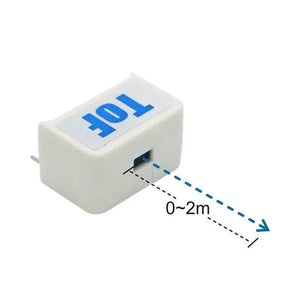

  • 📏 Messbereich: 0,3 bis 2 Meter
  • 🎯 Genauigkeit: ±3%
  • 🔦 940nm VCSEL-Laseremitter
  • 🛡️ Augensicherer Laser der Klasse 1 (IEC 60825-1:2014 konform)
  • 📡 I2C-Kommunikationsprotokoll (Standardadresse: 0x29)
  • 💻 Kompatibel mit Arduino IDE, UiFlow1 und UiFlow2

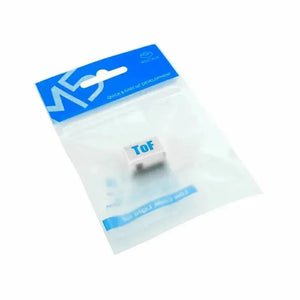

📦 Lieferumfang

  • 1 × Hat ToF Modul
  • 1 × Sticker

🎯 Anwendungsbereiche

  • 🚧 Hinderniserkennung für Robotik und Automatisierung
  • 🖐️ Gestenerkennung für interaktive Schnittstellen
  • 📐 Laserbasierte Distanzmesssysteme
  • 🧠 3D-Strukturlicht-Erfassung und Tiefensensorik
  • 📸 Kamera-Autofokus und Tiefenkartierung

📐 Technische Daten

Spezifikation Parameter
Kommunikationsschnittstelle I2C @ 0x29
Messbereich 0,3 ~ 2m
Genauigkeit ±3%

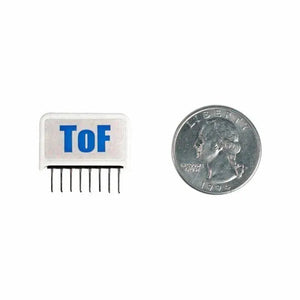

Modulgröße 24.0 × 20.0 × 13.7 mm
Nettogewicht 3.8g
Verpackungsgröße 138.0 × 93.0 × 15.0 mm
Bruttogewicht 6.2g

📘 Lernhinweise

Erweiterter Reichweitenmodus
Um die maximale Reichweite von 2 Metern zu erreichen, aktivieren Sie den Long Range-Modus und sorgen Sie für eine dunkle Umgebung mit minimaler Infrarotstörung. Unter normalen Lichtverhältnissen beträgt die typische Reichweite bis zu 120 cm.

📄 Schaltplan

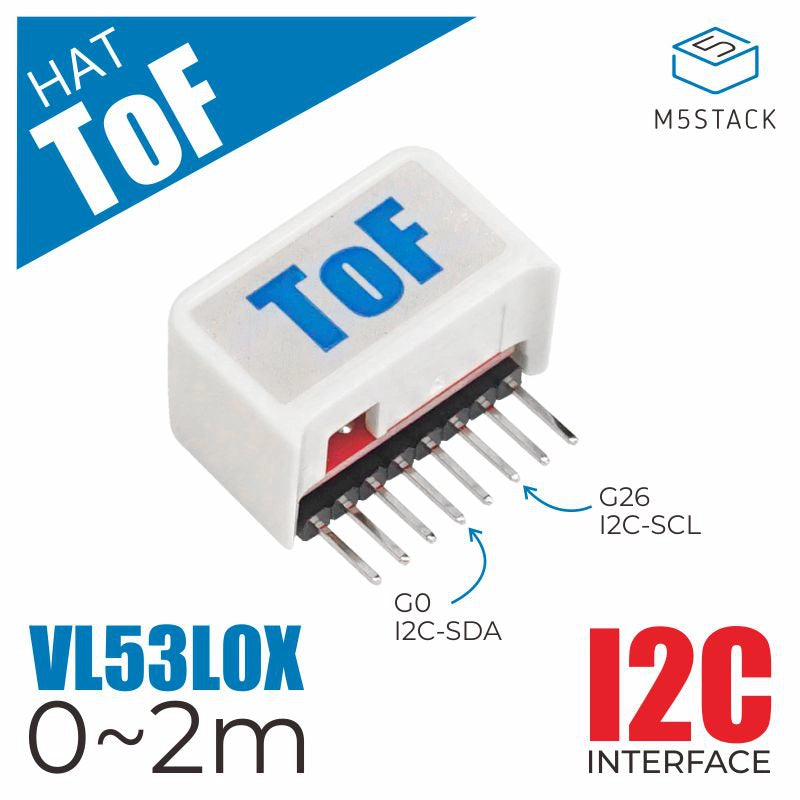

🔌 Pinbelegung

StickC G0 G26 3.3V GND
ToF HAT SDA SCL 3.3V GND



📏 Modulabmessungen




📑 Datenblätter

💻 Software & Beispiele

Arduino

UiFlow1

UiFlow2

🧩 EasyLoader

EasyLoader Download Hinweis
Hat ToF EasyLoader Download /



🔗 Kompatibilität

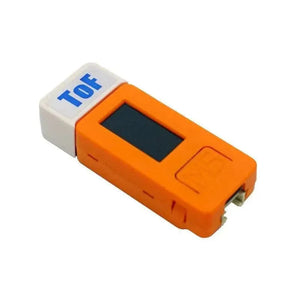

Hat ToF ist vollständig kompatibel mit folgenden M5Stack-Cores:

  • StickC
  • StickC-Plus
  • StickC-Plus2

Die Verbindung erfolgt über PORT.G0/G26 mittels I2C-Protokoll – ideal für modulare IoT- und Robotikpro
