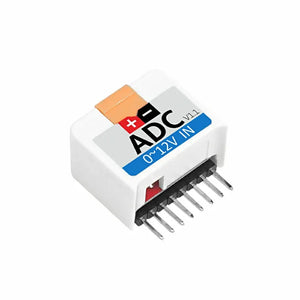

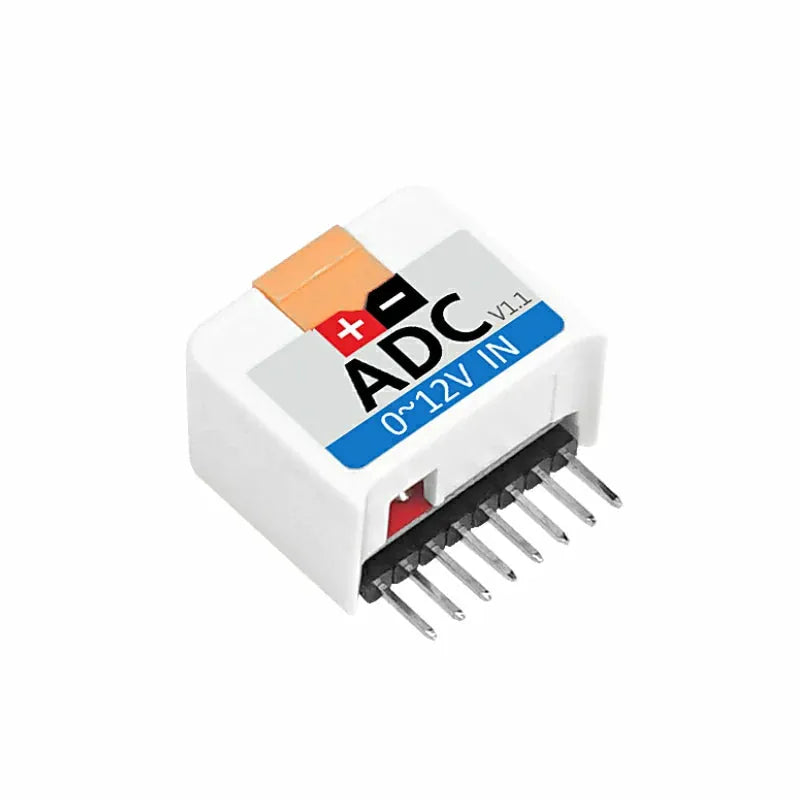

M5Stack M5StickC ADC Hat ADS1110 V1.1

M5Stack M5StickC ADC Hat ADS1110 V1.1

Der Hut ADC v1.1 ist ein hochpräzises Analog-Digital-Wandlermodul, das vollständig mit dem M5StickC kompatibel ist. Es basiert auf dem ADS1110-Wandlerchip und bietet eine voll differenzielle 16-Bit-ΔΣ-A/D-Wandlung mit automatischer Selbstkalibrierung, wodurch exakte und stabile Messergebnisse einfach erzielt werden können.

Der integrierte ADS1110 kombiniert einen Δ-Σ-A/D-Wandlerkern mit einstellbarer Verstärkung (PGA), einem internen Taktgenerator und einer I2C-Schnittstelle, was eine präzise und flexible Datenerfassung ermöglicht. Der Chip unterstützt einen differentiellen Eingangsspannungsbereich von -5 V bis +5 V. Aufgrund des Peripherieschaltungsdesigns des Moduls wurde der Eingangsbereich auf 0–12 V erweitert, um eine bessere Kompatibilität und höhere Anwendungssicherheit zu gewährleisten.

Dank seiner kompakten Bauform, hohen Auflösung und I2C-Kommunikation eignet sich der Hut ADC v1.1 ideal für Sensorerfassung, Signalüberwachung, Labormessungen und IoT-Projekte, bei denen präzise Spannungs- oder Sensorsignalerfassung erforderlich ist.



Merkmale

  • Eingangsspannung: 0-12V
  • Entwicklungsplattform: Arduino, UIFlow (Blockly, MicroPython)

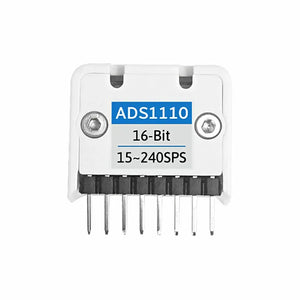

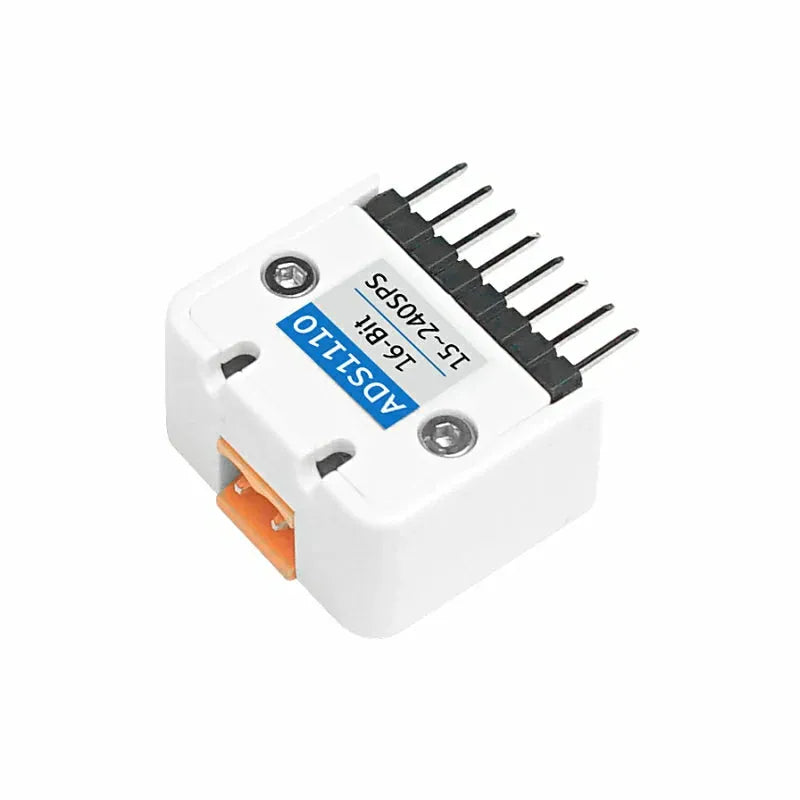

  • ADS1110:

16-Bit keine fehlenden Codes

Kontinuierliche Selbstkalibrierung

Einkreisumwandlung

Eingebauter programmierbarer Verstärker (Verstärkung = 1, 2, 4, 8)

Interne Systemuhr

Programmierbare Datenrate: 8SPS bis 128SPS

Interne Systemuhr

I2C-Schnittstelle @ Adresse: 0x48

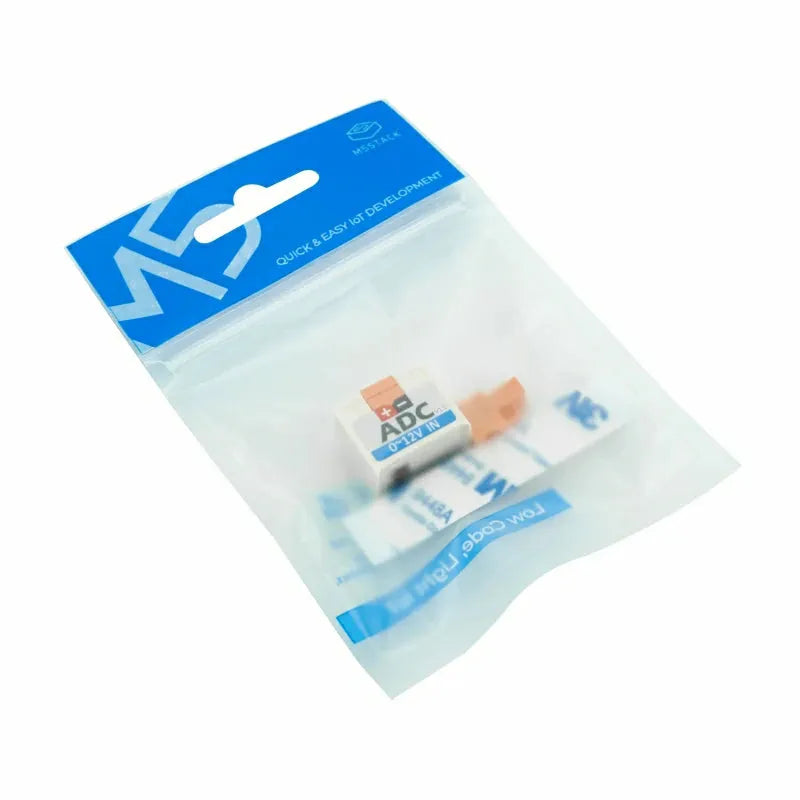

Enthält

  • 1 x Hut ADC v1.1
  • 1 x VH3.96-2P Terminal



Anwendungen

  • Analoge Signalaufnahme


Technische Daten



Spezifikation Parameter
Nettogewicht 6 g
Bruttogewicht 14 g

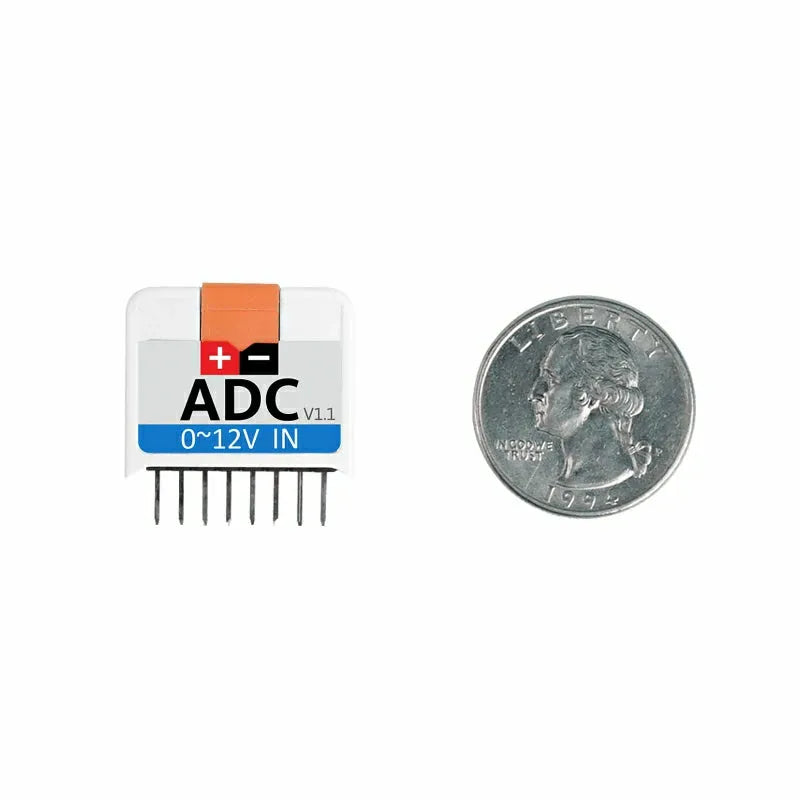

Produktgröße 24 x 25 x 13 mm
Paketgröße 40 x 42 x 30 mm

Vorschau

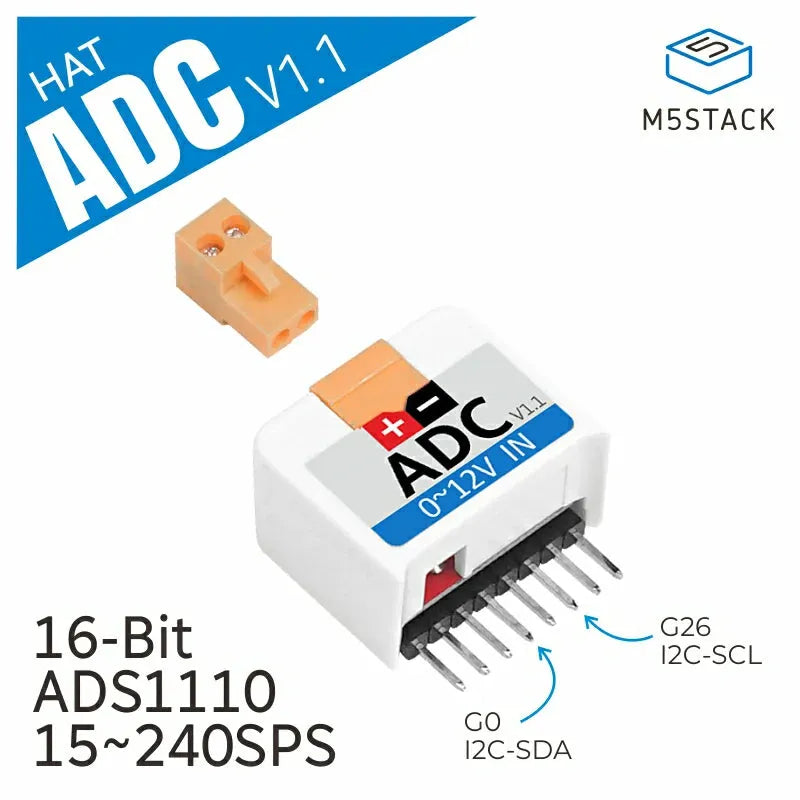

PinMap

M5StickC G0 G26 5V Masse
ADC HAT V1.1 SDA SCL 5V Masse



Easyloader

Hat ADC v1.1 Easyloader
