M5Stack M5Stamp-S3A ESP32S3 Modul
Vorstellung des Stamp-S3A, ein hochmodernes Embedded-Modul, das vom Espressif ESP32-S3FN8 angetrieben wird. Dieses fortschrittliche Modul verfügt über einen 240 MHz Xtensa® 32-Bit LX7 Dual-Core-Prozessor und bietet außergewöhnliche Leistung für eine Vielzahl von Anwendungen.
Ausgestattet mit 8 MB Flash-Speicher bietet das Stamp-S3A ausreichend Speicherplatz für Ihre Projekte. Es beinhaltet außerdem eine programmierbare RGB-LED und eine Benutzertaste für verbesserte Interaktivität.
Das innovative 3D-Antennendesign bietet überlegene drahtlose Kommunikationsleistung und ist ideal für IoT-Anwendungen. Mit dreiundzwanzig GPIOs ist das Modul für eine einfache Integration über 1,27 mm / 2,54 mm Raster SMT/DIP Stiftleisten oder Buchsen ausgelegt. Diese Funktion ermöglicht Entwicklern, Anwendungen schnell zu erstellen und bereitzustellen mit minimalem Aufwand.
🔑 Kernmerkmale & Vorteile
-
Leistungsstarker Prozessor:
-
240 MHz Dual-Core CPU für parallele Aufgaben (z. B. Sensordatenverarbeitung + Kommunikation)
-
8 MB Flash: Genug Speicher für komplexe Firmware und OTA-Updates
-
-
Optimierte Funkleistung:
-
3D-Antennendesign für 40–50% stärkeres Signal im Vergleich zu Standardmodulen → Reduziert Verbindungsabbrüche in dichten Umgebungen
-
-
Plug-and-Play-Integration:
-
23 GPIOs mit Unterstützung für SPI, I²C, UART, PWM → Anbindung von Sensoren, Displays oder Motoren ohne Adapter
-
Kompatibel mit FPC-Steckern (8-Pin/12-Pin) für TFT-Displays
-
-
Robuste Entwicklungsumgebung:
-
Arduino IDE & PlatformIO-Unterstützung für schnelles Coding
-
UIFlow-Integration: Grafische Programmierung für Einsteiger
-
- Energieeffizienz:
-
-
DC 5V/500mA-Eingang → Ideal für batteriebetriebene Geräte
-
Integrierter Kühlkörper verhindert Überhitzung bei Dauerlast
-
⚙️ Technische Spezifikationen
|
Parameter |
Wert |
|---|---|
|
Prozessor |
ESP32-S3FN8 (Wi-Fi 2.4 GHz) |
|
Flash-Speicher |
8 MB |
|
GPIOs |
23 (Multifunktional) |
|
Anschlussraster |
1.27mm / 2.54mm SMT/DIP |
|
Betriebstemperatur |
0°C bis 40°C |
|
Abmessungen |
30.0 × 47.7 mm (kompakt) |
|
Gewicht |
2.9 g (leicht) |
🛠️ Einfacher Start
-
Download-Modus aktivieren:
- G0-Taste gedrückt halten.
- Stromversorgung anschließen.
- Taste loslassen → Modul startet im Flash-Modus
-
Wichtig: Strapping-Pins (G0/G46) nicht manuell ändern – riskiert Boot-Fehler!
🏭 Anwendungen
-
Smart Home: Steuerzentrale für Licht, Heizung oder Sicherheitssensoren.
-
Industrielle Steuerungen: HMI-Panels mit Echtzeit-Datenvisualisierung.
-
Tragbare Geräte: Gesundheitsmonitore oder Fernsteuerungen mit langer Akkulaufzeit.

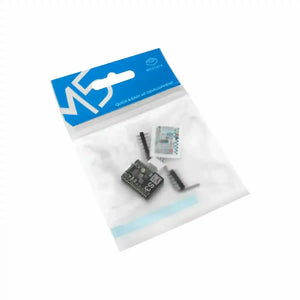

📦 Lieferumfang
-

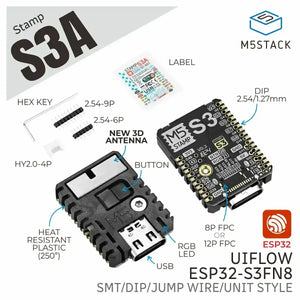

1× Stamp-S3A Modul
-
1× Benutzerhandbuch
-
1× M2.5-Schraube + Kühlkörper
-
Sofort einsatzbereit: Keine zusätzliche Hardware nötig!
Lernen
Download-Modus
Um in den Download-Moduszu gelangen, folgen Sie diesen einfachen Schritten:
- Drücken und halten Sie die G0-Taste am Stamp-S3A.
- Während Sie die Taste gedrückt halten, schalten Sie das Gerät ein.
- Nachdem die Stromversorgung eingeschaltet ist, lassen Sie die G0-Taste los.
Zusätzliche Hinweise
-
ESP32-S3 Pins G0 und G46: Diese Pins sind Strapping-Pins, die den Boot-Modus bestimmen. Standardmäßig ist G0 hochgezogen, während G46 intern nach unten gezogen ist, was dem Chip ermöglicht, normal vom SPI-Flash zu booten. Seien Sie vorsichtig, G46 nicht vor dem Booten des Chips hochzuziehen; andernfalls startet er nicht korrekt. Bitte beachten Sie den Strapping-Pin-Abschnitt des ESP32-S3-Datenblatts für detaillierte Informationen.
-
An SPI-Schnittstelle für ein TFT-Display ist auf der Rückseite des Moduls reserviert. Die kompatiblen FPC-Anschlussspezifikationen sind 8 PIN und 12 PIN.
Schaltpläne
Pinbelegung
Modellgröße
Datenblätter
Software
Arduino
UiFlow2
