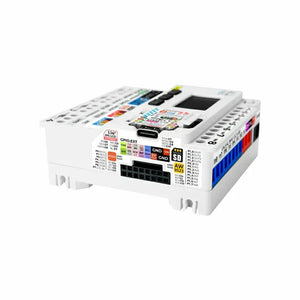

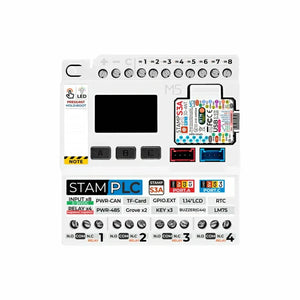

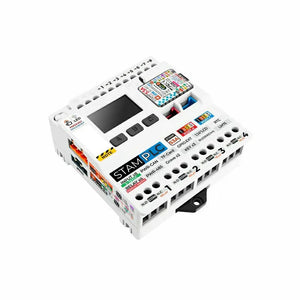

M5Stack M5Stamp PLC-Controller mit M5StampS3
M5Stack M5Stamp PLC-Controller mit M5StampS3 ist eine IoT programmierbare Steuerung, die für industrielle Automatisierung und Fernüberwachung entwickelt wurde. Das Produkt basiert auf dem StampS3A Steuermodul, das leistungsstarke Verarbeitungskapazitäten und effiziente kabellose Konnektivität bietet.
Der StamPLC bietet 8 opto-isolierte digitale Eingänge und 4 Relaisausgänge (unterstützt sowohl AC- als auch DC-Lasten), sowie einen GPIO.EXT-Anschluss und 2 Grove-Schnittstellen für die einfache Integration verschiedener Sensoren und Aktoren. Das Gerät kann über die integrierten PWR-CAN und PWR-485 Schnittstellen nahtlos in industrielle Feldbusnetzwerke eingebunden werden, was eine Fernübertragung von Daten und zentrale Steuerung ermöglicht.
Für die Mensch-Maschine-Interaktion verfügt das Produkt über ein 1,14-Zoll-Farbdisplay, eine RESET/BOOT-Taste, 3 Benutzertasten und einen Summer zur Echtzeit-Parameterkonfiguration und Statusüberwachung. Das Gerät kann Anomalien melden.
Der M5Stack M5Stamp PLC-Controller unterstützt einen weiten Eingangsspannungsbereich (DC 6–36V) und ist für die DIN-Schienenmontage konzipiert, um eine sichere Installation zu gewährleisten. Ein integrierter Micro SD Kartensteckplatz erleichtert Datenspeicherung und Firmware-Updates.
Das Umweltüberwachungssystem integriert einen LM75BDP-Temperatursensor und einen INA226AIDGSR-Spannungs-/Stromsensor für Echtzeit-Feedback, während das RTC (RX8130CE)-Modul eine genaue Zeitsynchronisation und Protokollierung gewährleistet.
Die werkseitige Firmware lädt Daten automatisch auf die EZDATA Cloud-Plattform von M5 hoch, generiert Überwachungsseiten und bietet Benutzern bequemen Fernzugriff und Steuerung über die Cloud. Dieses Produkt eignet sich ideal für industrielle Automatisierung, Fernüberwachung, intelligente Fertigung und weitere Anwendungen.
Eigenschaften
- StampS3A Steuerungsmodul (ESP32-S3FN8)
- EZData Cloud-Überwachung
- 8 opto-isolierte digitale Eingänge
- 4 Relaisausgänge (AC/DC)
- 1,14-Zoll-Farbdisplay (ST7789v2)
- PWR-CAN & PWR-485 Schnittstellen
- Weitbereichs-Spannungseingang (DC 6–36V)
- Spannungs-/Stromsensor
- Interner Temperatursensor
- Benutzertasten
- Micro SD-Kartensteckplatz
- DIN-Schienenmontage
- Summer
- Grove-Schnittstelle
- RTC-Modul
- Entwicklungsplattform
UIFlow 2.0
Arduino IDE
ESP-IDF
Lieferumfang
- 1 x StamPLC
- 4 x Montagezubehör
- 4 x Schraubklammerbefestigungen
Anwendungen
- Industrielle Automatisierung und Fernsteuerung
- Verteilte Steuerungssysteme
- Intelligentes Energiemanagement
- Intelligente Fertigung
Technische Daten
| Spezifikation | Parameter |
|---|---|
| Steuermodul | StampS3A Steuerungsmodul, basierend auf ESP32-S3FN8, mit 8MB Flash, 2,4GHz Wi-Fi |
| FLASH | 8MB |
| Digitale Eingänge | 8 opto-isolierte digitale Eingänge, Eingangsspannungsbereich: DC 5~36V |
| Digitale Ausgänge | 4 Relaisausgänge |
| Relais | AC – 5A @ 250V DC – 5A @ 28V |
| DC-Stromversorgung | Unterstützt Weitbereichs-Spannungseingang von DC 6–36V @ 1A DC-Stromanschluss: DC5521 (Buchse, 5,5 x 2,1mm, Mitte positiv, außen negativ) |

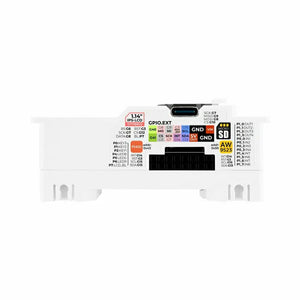

| Erweiterungsschnittstellen | GPIO.EXT Schnittstelle, 2 Grove-Schnittstellen |
| Kommunikationsschnittstellen | Integrierte PWR-CAN und PWR-485 Schnittstellen |
| PWR-CAN Schnittstelle | XT30(2+2)PW-M |
| PWR-485 Schnittstelle | HT3.96-4P |
| Display | 1,14-Zoll-Farbdisplay (135×240 Auflösung), gesteuert durch ST7789v2 Chip |
| Interaktive Steuerungen | 1 RESET/BOOT-Taste, 3 Benutzertasten, Summer |
| Datenspeicherung | Integrierter Micro SD-Kartensteckplatz |
| Sensoren | LM75 Temperatursensor, INA226 Spannungs-/Stromsensor, RTC (RX8130CE) |
| IO-Port Lastkapazität | 2×8 Anschluss maximale Last: DC-4,76V @ 700mA Grove-Port Lasttest: DC-4,81V @ 700mA |
| Stromverbrauch | Standby-Strom: (5V Versorgung) DC-5V @ 21,60mA, (12V Versorgung) DC-12V @ 15,22mA Betriebsstrom: (5V Versorgung) DC-5V @ 93,89mA, (12V Versorgung) DC-12V @ 47,84mA |

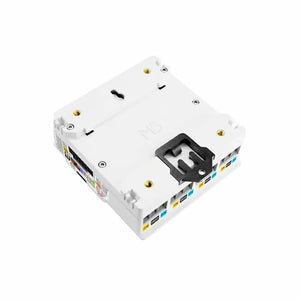

| Montagemethode | DIN-Schienenmontage |
| Betriebstemperatur | 0–40°C |
| Produktgröße | 72,0 × 80,0 × 33,4mm |
| Produktgewicht | 139,4g |
| Verpackungsgröße | 102,0 x 94,0 x 37,0mm |
| Bruttogewicht | 163,7g |
Schaltpläne
Pinbelegung

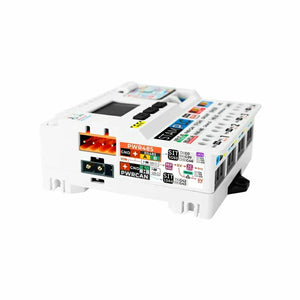

PWR-485 & PWR-CAN
| StampS3A | G42 | G43 | G0 | G39 | G46 |
|---|---|---|---|---|---|
| PWR-CAN | CAN_TX | CAN_RX | |||
| PWR-485 | RS485_TX/BOOT | RS485_RX | RS485_DIR |
RGB & Benutzertasten A/B/C
- Gesteuert über PI4IOE5V6408 (0x43)
| StampS3A | G15 | G13 | G14 | G3 |
|---|---|---|---|---|
| PI4IOE5V6408 | SCL | SDA | INT | RST |
| PI4IOE5V6408 | P6 | P5 | P4 | P2 | P1 | P0 |
|---|---|---|---|---|---|---|
| RGB | R | G | B | |||
| Taste | KEYA | KEYB | KEYC |
Micro SD-Kartensteckplatz
| StampS3A | G9 | G10 | G7 | G8 |
|---|---|---|---|---|
| Micro SD | MISO | CS | SCK | MOSI |
Sensor
| StampS3A | G15 | G13 | G14 |
|---|---|---|---|
| INA226AIDGSR | SCL | SDA | INT |
| LM75BDP | SCL | SDA | INT |
| RX8130CE | SCL | SDA | INT |
LCD
| StampS3A | G8 | G7 | G6 | G12 | G3 | PI4IOE5V6408_P7 |
|---|---|---|---|---|---|---|
| LCD | MOSI | SCK | RS | CS | RST | LCD_BL |
Summer
| StampS3A | G44 |
|---|---|
| Summer | BUZZER_PWM |
Relais und Optokoppler
- Gesteuert über AW9523B (0x59)
| StampS3A | G15 | G13 | G14 | G3 |
|---|---|---|---|---|
| AW9523B | SCL | SDA | INT | RST |

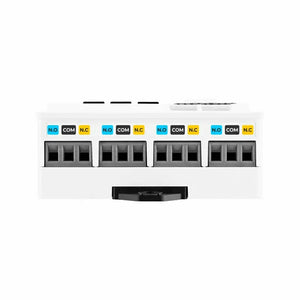

- Relaissteuerung
| AW9523B | P0_0 | P0_1 | P0_2 | P0_3 |
|---|---|---|---|---|
| Relais | RLY_DRV1 | RLY_DRV2 | RLY_DRV3 | RLY_DRV4 |
- Optokoppler-Ausgang
| AW9523B | P0_4 | P0_5 | P0_6 | P0_7 | P1_4 | P1_5 | P1_6 | P1_7 |
|---|---|---|---|---|---|---|---|---|
| EL3H4 | SYS_IN1 | SYS_IN2 | SYS_IN3 | SYS_IN4 | SYS_IN5 | SYS_IN6 | SYS_IN7 | SYS_IN8 |
- Optokoppler-Eingang
| EL3H4 | Beschreibung |
|---|---|
| EXCOM_IN1 | Externer Eingangssignal 1 |
| EXCOM_IN2 | Externer Eingangssignal 2 |
| EXCOM_IN3 | Externer Eingangssignal 3 |
| EXCOM_IN4 | Externer Eingangssignal 4 |
| EXCOM_IN5 | Externer Eingangssignal 5 |
| EXCOM_IN6 | Externer Eingangssignal 6 |
| EXCOM_IN7 | Externer Eingangssignal 7 |
| EXCOM_IN8 | Externer Eingangssignal 8 |
| EXCOM_COM | Gemeinsamer Anschluss |
PORT.A & PORT.C
- PORT.A
| HY2.0-4P | Schwarz | Rot | Gelb | Weiß |
|---|---|---|---|---|
| PORT.A | GND | 5V | SDA | SCL |
| StampS3A | GND | 5V | G2 | G1 |
- PORT.C
| HY2.0-4P | Schwarz | Rot | Gelb | Weiß |
|---|---|---|---|---|
| PORT.C | GND | 5V | UART_TX | UART_RX |
| StampS3A | GND | 5V | G5 | G4 |
Modellgröße
