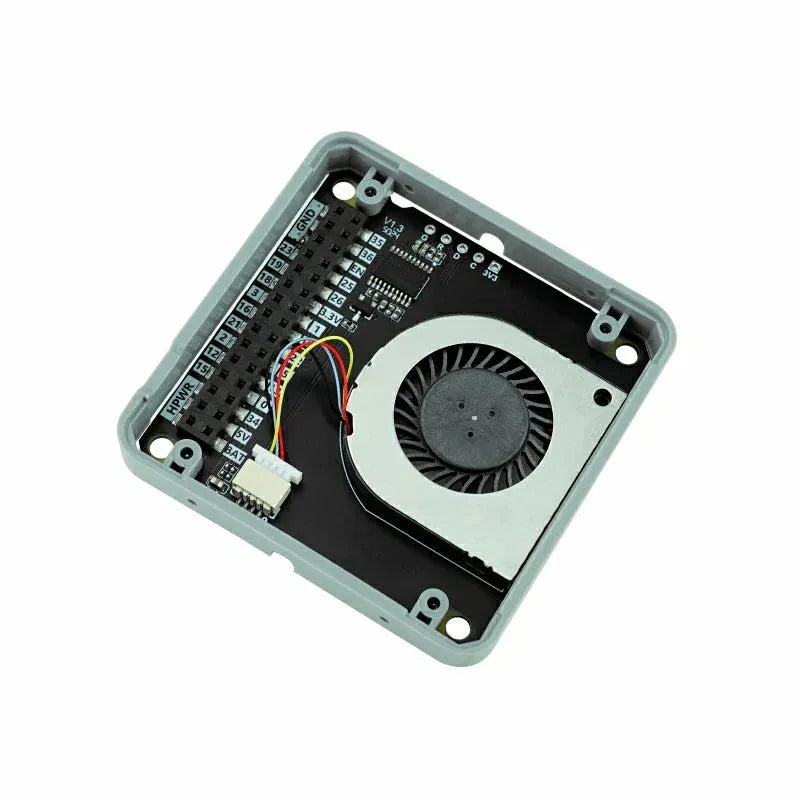

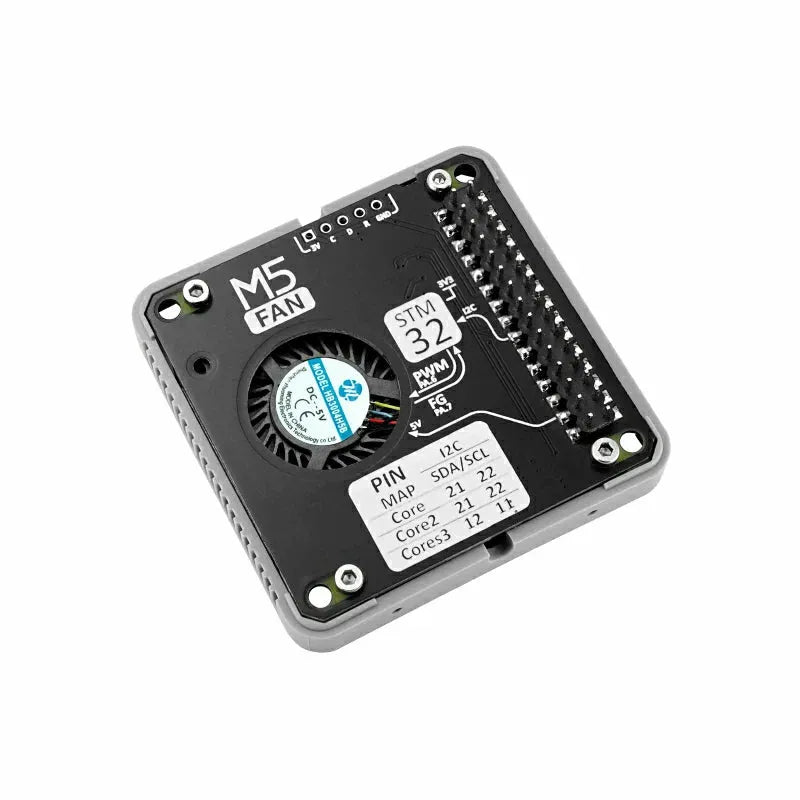

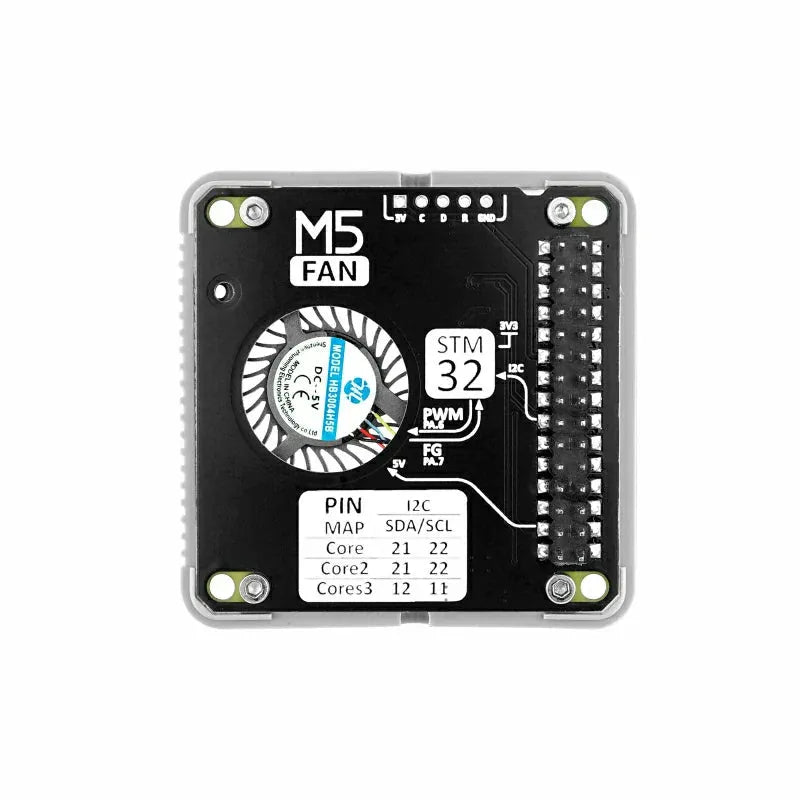

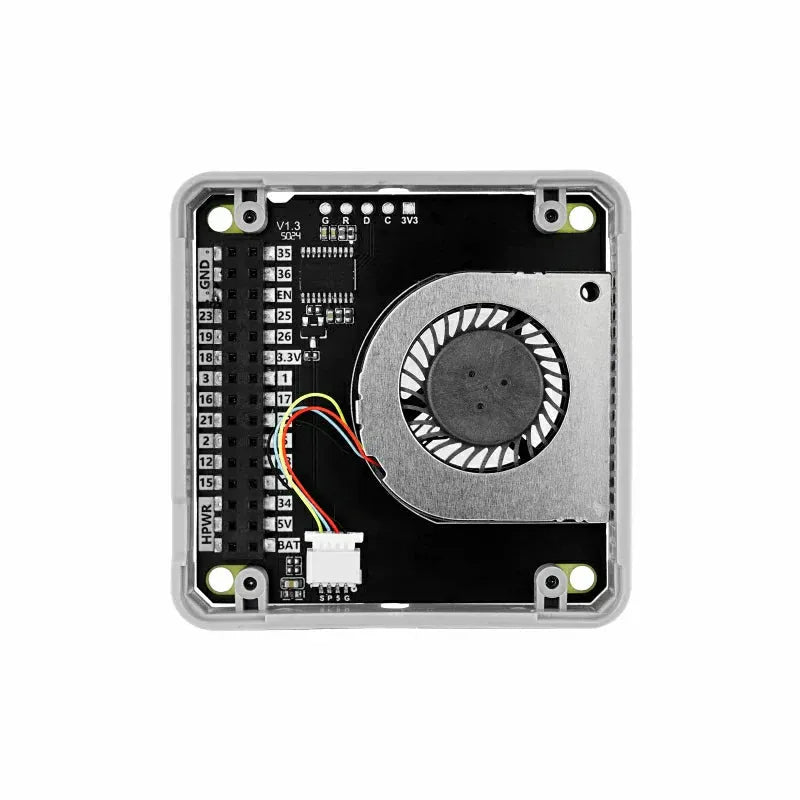

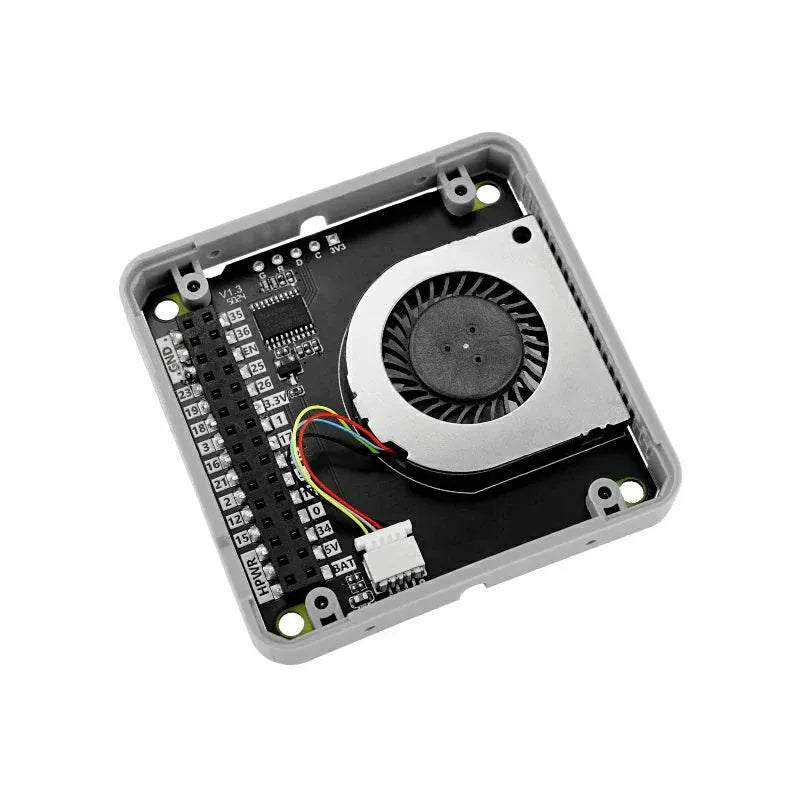

M5Stack Lüftermodul v1.1 (STM32F030)

M5Stack Lüftermodul v1.1 (STM32F030)

€17,90

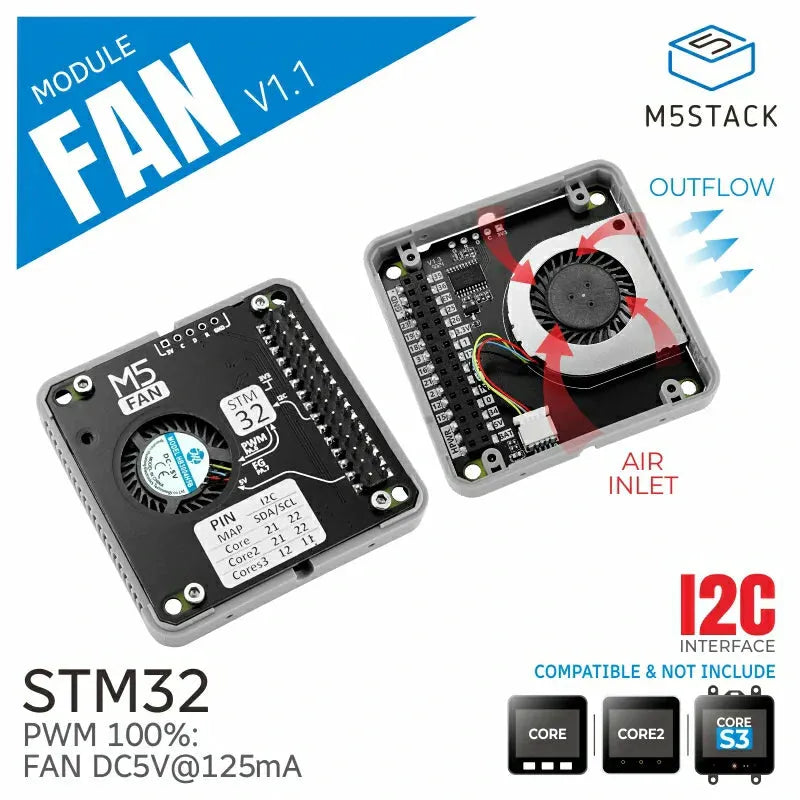

Das Modul Lüfter v1.1 ist ein hochentwickeltes Kühlmodul, das speziell für M5Stack gestapelte Systeme konzipiert wurde und einen integrierten STM32-Mikrocontroller verwendet; es unterstützt das I2C-Protokoll zur Lüftersteuerung, ermöglicht Lüftergeschwindigkeitsmessung und -steuerung sowie Blockierschutz, wodurch es hauptsächlich zur Kühlung in gestapelten Systemen eingesetzt wird und die thermische Leistung des Systems erheblich verbessert. Dieses Modul ist ideal für eingebettete Geräte, intelligente Hardware und andere Anwendungen, die eine effektive thermische Verwaltung erfordern, und bietet eine zuverlässige Lösung für Entwickler, die leistungsstarke und langlebige Systeme benötigen.

Eigenschaften

  • M5Stack gestapeltes System
  • STM32 Mikrocontroller
  • I2C Protokollsteuerung
  • Lüftergeschwindigkeitsmessung und -steuerung
  • Blockierschutzfunktion
  • Entwicklungsplattformen

UIFlow 1.0

UIFlow 2.0

Arduino IDE



Lieferumfang

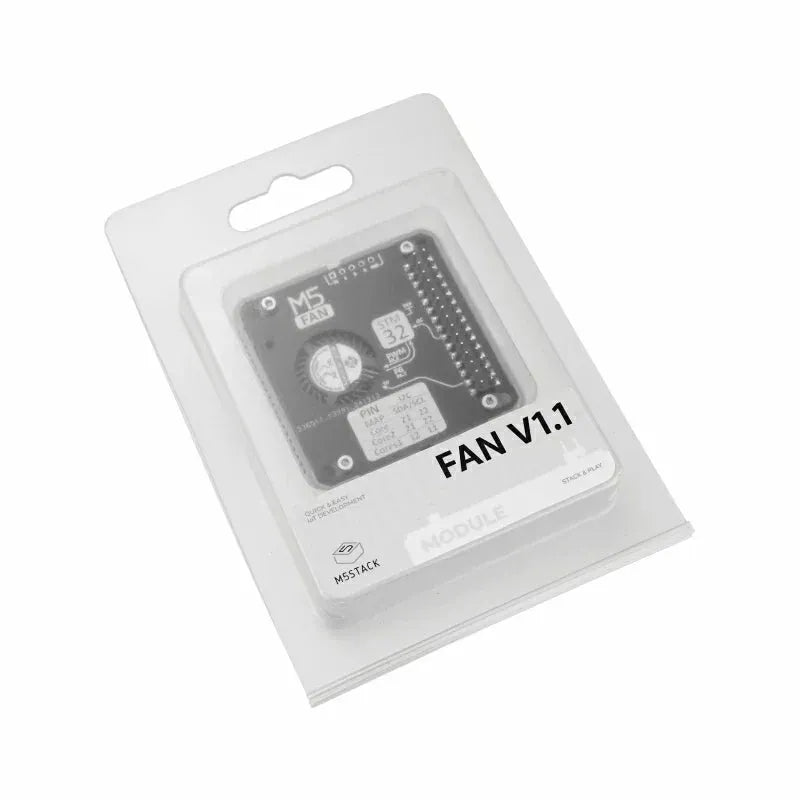

  • 1 x Modul Lüfter v1.1

Anwendungen

  • Kühlung für M5Stack Entwicklungsplattformen

Technische Daten

Spezifikation Parameter
MCU STM32F030F4P6
Kommunikationsmethode I2C (0x18)
Betriebsspannung 5V
Geräuschtest (Umgebungsgeräusch 40,8dB) PWM 20%:48,6dB
PWM 60%:64,5dB
PWM 100%:70,6dB
Betriebsstromverbrauch PWM 20%:DC-5V@13,52mA
PWM 60%:DC-5V@56,19mA
PWM 100%:DC-5V@125,14mA
Standby-Stromverbrauch DC-5V@503,49uA
Lüftergeschwindigkeit 11500RPM ±10%
Maximaler Luftstrom 1,23 CFM
Lüftergeschwindigkeitssteuerung Unterstützt Lüftergeschwindigkeitsmessung und PWM-Steuerung
Blockierschutz Unterstützt Blockierschutzfunktion
Betriebstemperatur 0-40°C
Produktgröße 54,0 x 54,0 x 13,1mm
Produktgewicht 14,9g
Verpackungsgröße 95 x 184 x 15,7mm
Verpackungsgewicht 27,9g



Erfahren Sie mehr

Blockieranweisungen

Wenn der Lüfter aufgrund von Fremdkörpern blockiert, nimmt der Lüfter den Betrieb automatisch wieder auf, sobald die Blockade entfernt ist. Eine längere Blockierung kann jedoch den Lüfter beschädigen und sogar zum Durchbrennen führen. Bitte beseitigen Sie Blockaden umgehend und stellen Sie sicher, dass der Lüfter normal funktioniert.

Installation des Kühlmoduls

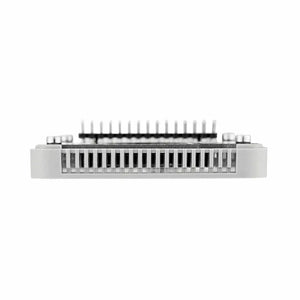

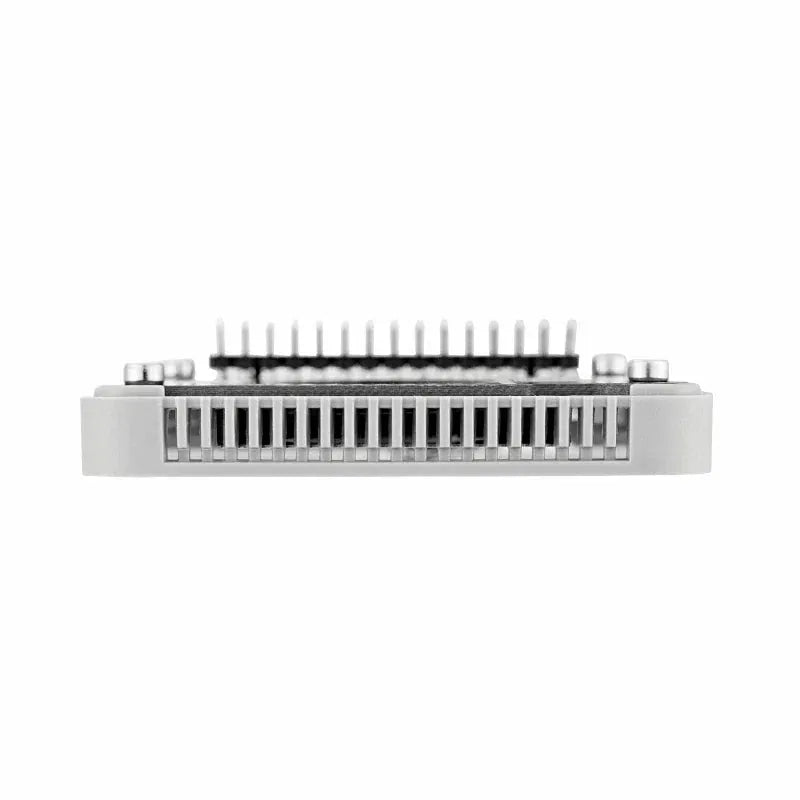

Die Ansaugöffnung des Modul Lüfter v1.1 befindet sich an der Unterseite des Moduls. Um eine effektive Kühlung zu erreichen, wird empfohlen, ihn auf das Modul zu stapeln, das gekühlt werden soll, wie im Bild unten gezeigt.
