M5Stack LCD-Einheit 1,14'' 135 × 240 Pixel Display

M5Stack LCD-Einheit 1,14'' 135 × 240 Pixel Display

€22,53

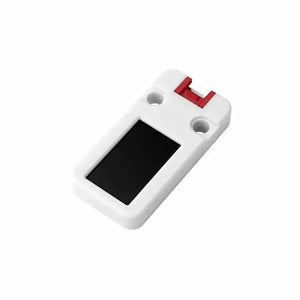

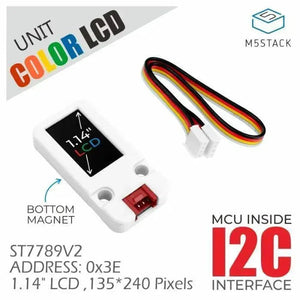

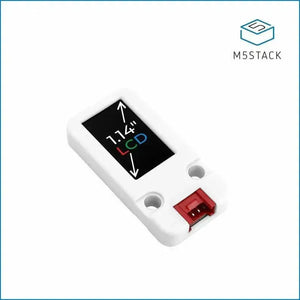

Die LCD-Einheit ist ein 1,14-Zoll-Farb-LCD-Erweiterungsbildschirm, der speziell für die Anzeige einfacher Inhalte entwickelt wurde. Mit einer Auflösung von 135 x 240 Pixeln und dem ST7789V2-Treiber unterstützt sie die RGB666-Anzeige, wodurch bis zu 262.144 Farben dargestellt werden können.

Im Inneren befindet sich ein ESP32-PICO-Steuerungskern mit integrierter Firmware, der den Entwicklungsprozess für anzeigebezogene Anwendungen erheblich vereinfacht. Der ESP32-PICO übernimmt die Steuerung der LCD-Einheit und ermöglicht Firmware-Upgrades. Die Kommunikation erfolgt über eine I2C-Schnittstelle mit der Standardadresse 0x3E.

Die Rückseite des LCD-Bildschirms ist mit einem magnetischen Design ausgestattet, das eine einfache und sichere Befestigung auf Metalloberflächen erlaubt. Diese Funktion erleichtert die Integration in Instrumente, Steuergeräte und andere Systeme.

Die LCD-Einheit eignet sich für eine Vielzahl von Anwendungen, bei denen ein kompaktes und funktionales Anzeigefeld benötigt wird, und bietet eine ideale Lösung für die Darstellung von grundlegenden Informationen oder visuellem Feedback.

Merkmale

  • 1,14-Zoll-Farb-LCD-Anzeigefeld
  • ST7789V2-Antriebsschema
  • I2C-Kommunikationsschnittstelle
  • Auflösung 135*240
  • Betrachtungswinkel: voller Betrachtungswinkel
  • Magnetisches Rückseitendesign
  • Unterstützt I2C-Firmware-Upgrade

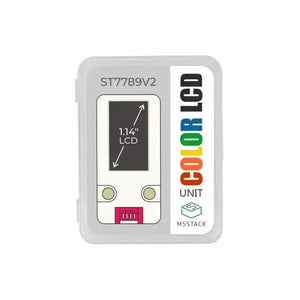

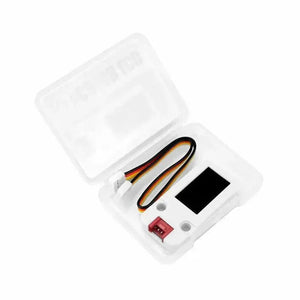

Enthalten

  • 1x Einheit LCD
  • 1x HY2.0-4P Kabel

Anwendungen

  • Informationsanzeige

Spezifikation
Bildschirmtreiber-IC ST7789V2
Arbeitsstrom 45,7 mA
Kommunikationsprotokoll I2C-Adresse: 0x3E

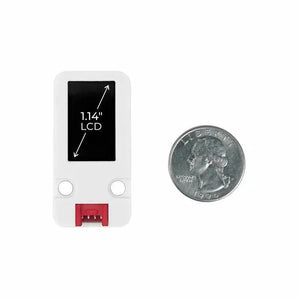

Bildschirmgröße 1,14 Zoll
Pixelabstand 0,1101 (H) x 0,1038 (V) mm
Auflösung 135*240
Sichtbar Vollansicht
Betriebstemperatur 0 °C bis 60 °C
Nettogewicht 8.5g
Bruttogewicht 20g
Produktgröße 48 * 24 * 8 mm
Packungsgröße 67 * 52 * 12.5mm
Gehäusematerial Kunststoff (PC)
