M5Stack IoT Base with CAT-M Module - OpenELAB

M5Stack IoT Basis mit CAT-M Modul

€55,44

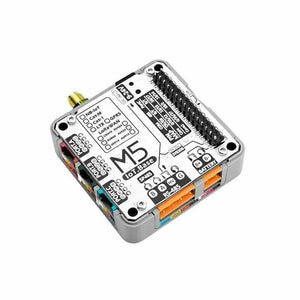

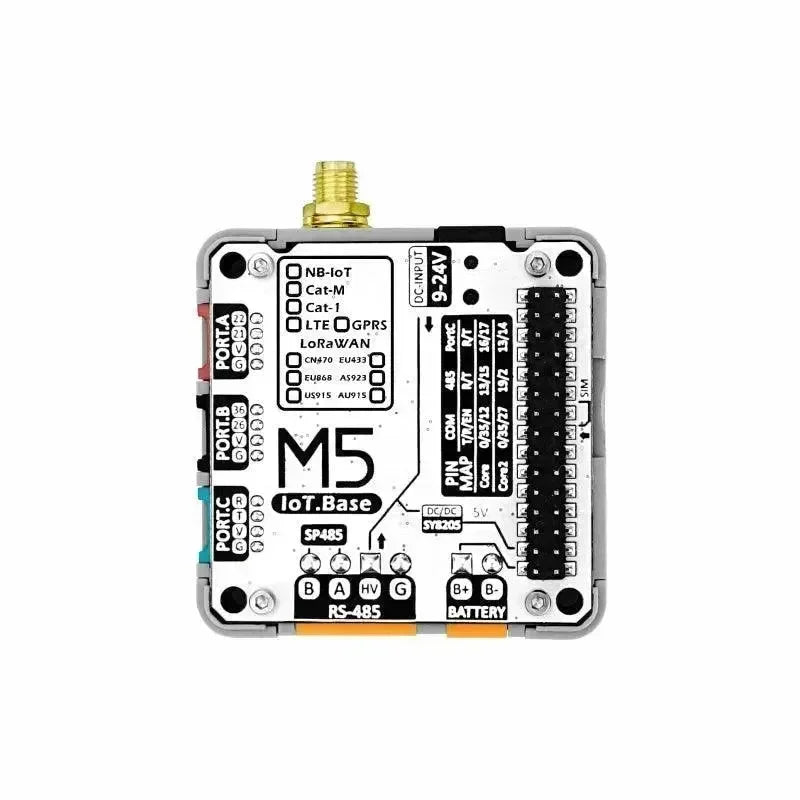

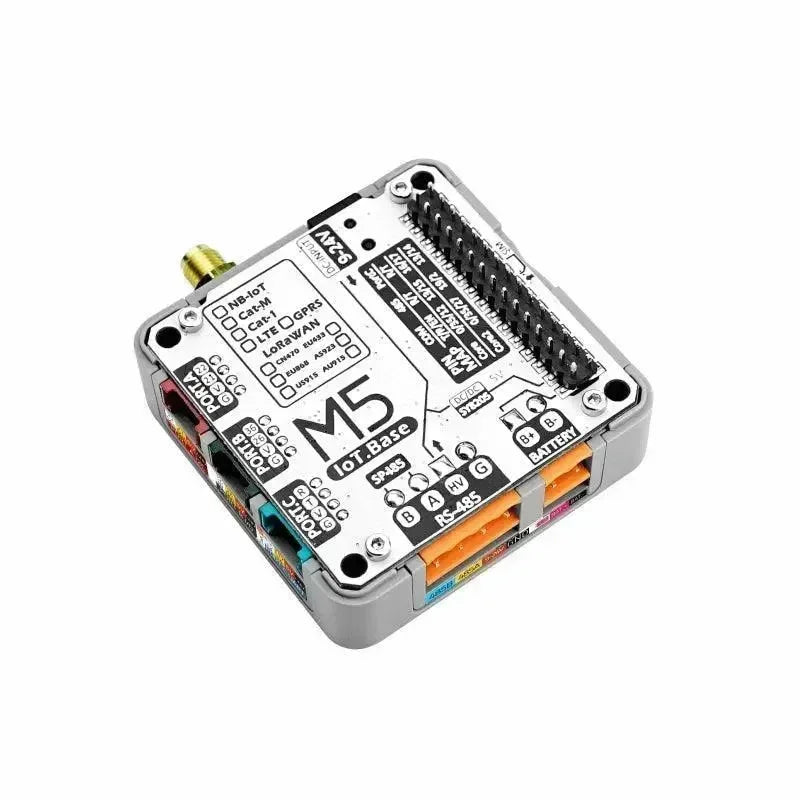

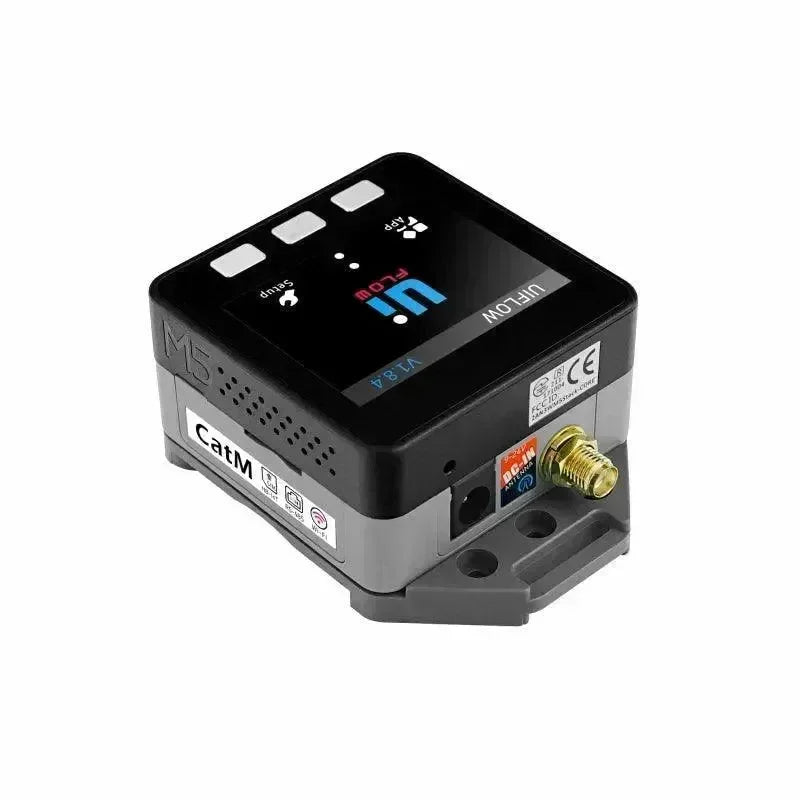

🌐 IoT Base CatM – Dualmodus CatM & NB‑IoT Kommunikationsbasis

Das IoT Base CatM ist eine funktionale IoT-Kommunikationsbasis, die für Datenübertragungsszenarien mit niedriger Latenz, geringem Durchsatz und langfristigem Betrieb entwickelt wurde. Angetrieben vom SIM7080G Kommunikationsmodul unterstützt es CatM & NB‑IoT Dualmodi und deckt die meisten globalen Frequenzbänder ab, um vielfältige regionale Anforderungen zu erfüllen.

Mit UART AT-Befehlssteuerung, SMA Schnittstelle für externe Antenne und MicroSIM-Kartensteckplatz gewährleistet das IoT Base CatM zuverlässige Konnektivität. Es integriert umfangreiche Erweiterungsschnittstellen (I2C, UART, GPIO, RS485, Batterieschnittstelle) und unterstützt ModBus Industrieprotokolle, was es ideal für Fernsteuerung, Überwachung, Telemedizin und Cloud-Datenanwendungen macht.



🔧 Eigenschaften

  • ✅ SIM7080G Kommunikationsmodul

  • ✅ CatM & NB‑IoT Dualmodus-Unterstützung (globaler Multiband)

  • ✅ UART-Schnittstelle mit AT-Befehlssteuerung

  • ✅ MicroSIM-Kartensteckplatz

  • ✅ SMA Schnittstelle für externe Antenne

  • ✅ Erweiterungsschnittstellen: RS485, I2C, GPIO, UART, Batterieversorgung

  • ✅ Unterstützt Industrieprotokolle (ModBus)

  • ✅ Weltweit zertifiziert: Softbank, Telec, Docomo, KDDI, RCM, CE‑RED, GCF, FCC, PTCRB, AT&T, Verizon, T‑Mobile, US Cellular, Deutsche Telekom, RoHS, REACH

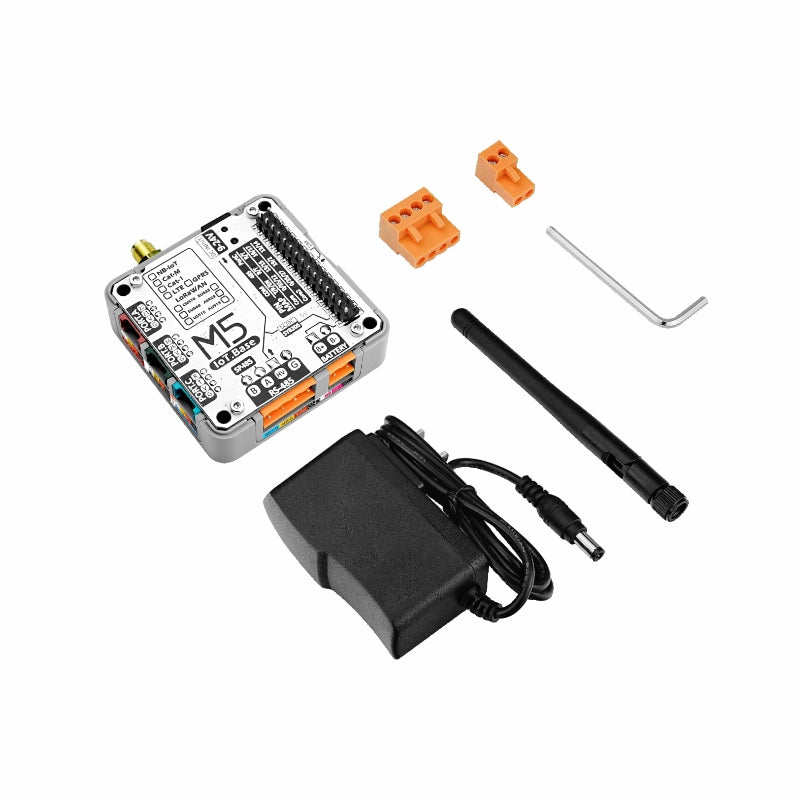

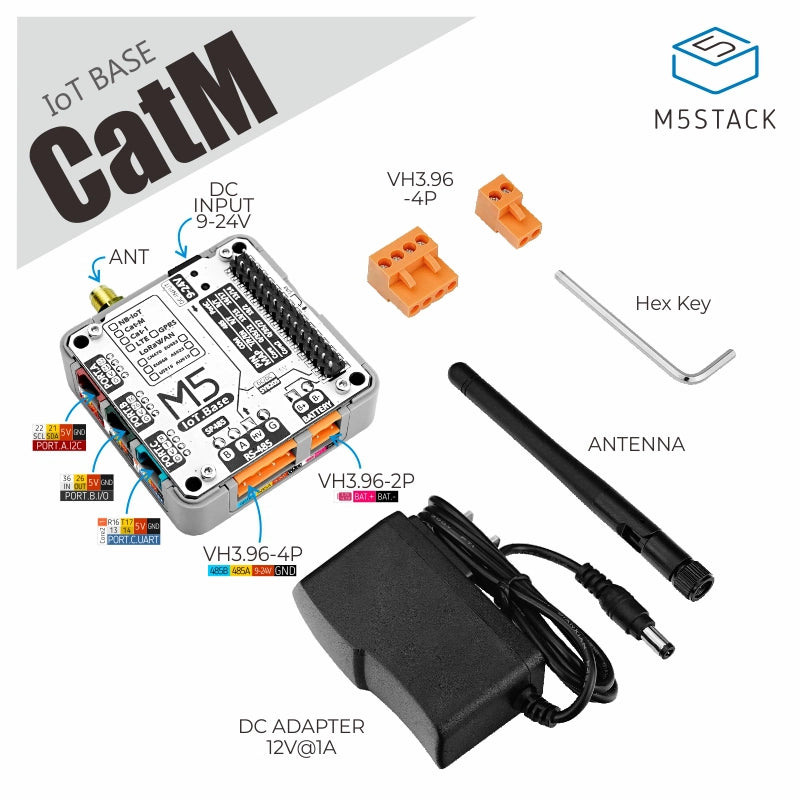

📦 Verpackungsinhalt

  • 1 × IoT Basis CatM

  • 1 × SMA Antenne

  • 1 × 12 V DC Netzteil (US-Standard)

  • 1 × VH‑3.96‑2P Anschluss

  • 1 × VH‑3.96‑4P Anschluss

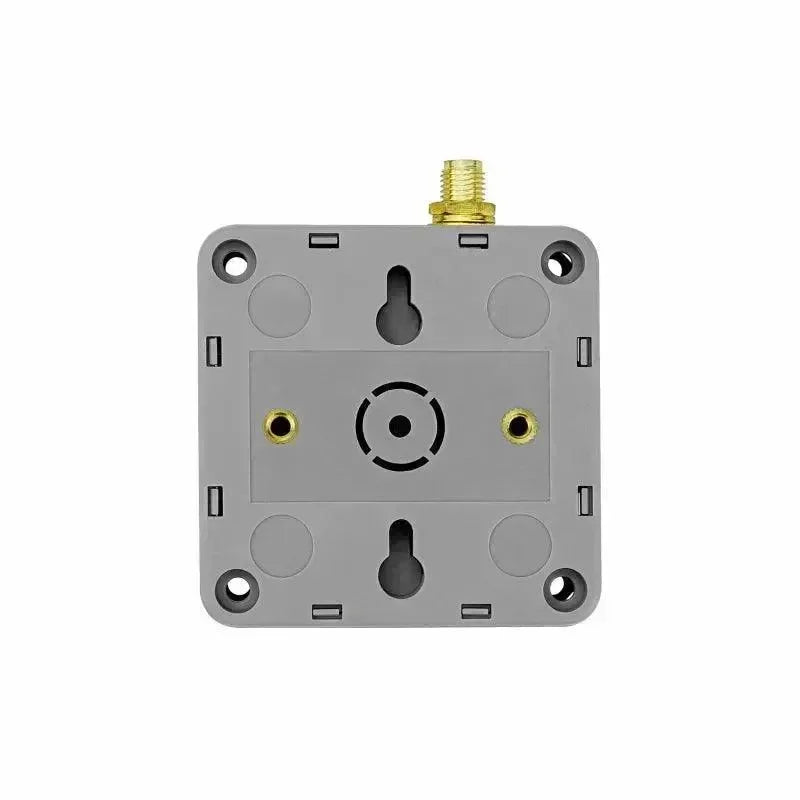

  • 1 × DIN-Schienen-Basissplatte

  • 2 × M3×28 Schrauben

  • 1 × M3 Innensechskantschlüssel


🔧 Anwendungen

  • 📡 Fernsteuerung & Überwachung

  • ☁️ Cloud-Datenanwendungen

  • 🩺 Telemedizin & Gesundheits-IoT

  • 🚲 Fahrradverleihsysteme

  • 📊 Datenakquise & industrielles IoT


📊 Technische Spezifikationen

Spezifikation Parameter
Kommunikationsmodul SIM7080G (UART 115200 8N1)
Unterstützte Cat‑M Bänder B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
Unterstützte Cat‑NB Bänder B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat‑M Geschwindigkeit UL: 1119 kbps / DL: 589 kbps
NB‑IoT Geschwindigkeit UL: 150 kbps / DL: 136 kbps
RF-Leistungsklasse Klasse 5 (Typ. 21 dBm)
Unterstützte Protokolle TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT, SSL
Betriebsstrom 42 mA (DC 12 V Eingang, verbunden)
Schnittstellen I2C, GPIO, UART (HY2.0‑4P), RS485 (VH‑3.96‑4P), DC-Stromversorgung, Lithiumbatterie
Produktgröße 80 × 54 × 33 mm
Produktgewicht 29,4 g
Paketgröße 104 × 99 × 60 mm
Bruttogewicht 153,6 g



Zertifizierungen



Schaltpläne



Pinbelegung

  • SIM7080G
M5Core G0 G35 G12 5V GND
SIM7080G RX TX PWR VCC GND
  • RS485
CORE G15 G13 5V GND
RS485 TX RX VIN GND
  • HY2.0-4P
M5Core G21 G22 5V GND
I2C-PORT SDA SCL VCC GND
M5Core G36 G26 5V GND
GPIO-PORT ADC DAC VCC GND
M5Core G17 G16 5V GND
UART-PORT TX RX VCC GND



M5-Bus

PIN LINKS RECHTS PIN
GND 1 2 SIM7080G_TX
GND 3 4 PORT.B
GND 5 6 NC
NC 7 8 NC
NC 9 10 PORT.B
NC 11 12 NC
NC 13 14 NC
UART_RX 15 16 UART_TX
I2C_SDA 17 18 I2C_SCL
NC 19 20 NC
MOD PWR 21 22 RS485_TX
RS485_RX 23 24 SIM7080_RX
NC 25 26 NC
NC 27 28 5V
NC 29 30 BAT



Modellgröße



Datenblätter



Software

Arduino



UiFlow1



Protokoll
