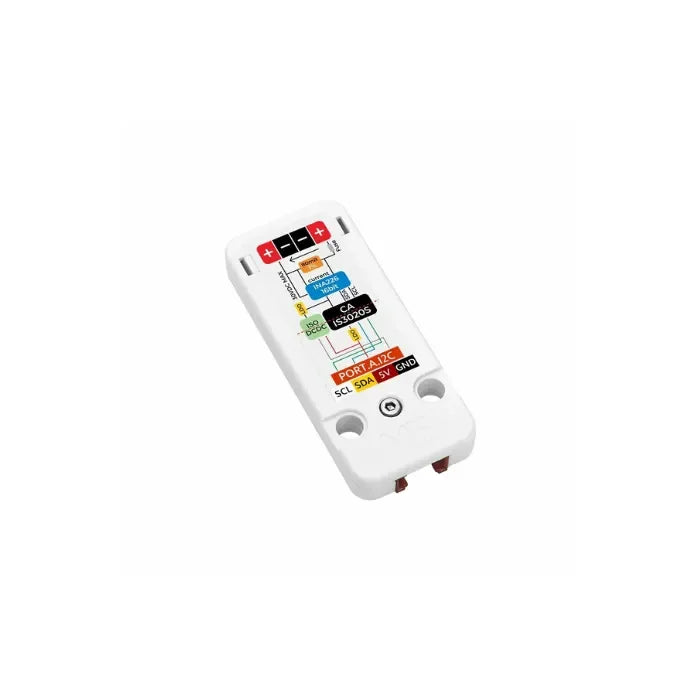

M5Stack INA226-1A Current Voltage Power Monitor Unit

M5Stack INA226-1A Current Voltage Power Monitor Unit

€13,22

Unit INA226-1A ist eine vollständig isolierte, hochpräzise Mess- und Leistungs-Einheit für Strom, Spannung und Leistung, geeignet für DC 0–30 V und Ströme bis 1 A, ermöglicht gleichzeitige Spannungs- und Strommessungen und über I2C den Zugriff auf zentrale Parameter wie Strom, Spannung und Leistung auf verschiedenen Hauptsteuerungen; integriert ein isoliertes Netzteil sowie einen I2C-Signalisolator für vollständige galvanische Trennung zwischen Mess- und Steuerseite, verfügt über eine selbst zurücksetzende Sicherung, die bei Überschreitung des Messbereichs auslöst, verbessert die Sicherheit von Geräten und Personal, erhöht die Störfestigkeit und eignet sich für breite Anwendungen wie Energiemanagement, Batteriemonitoring, Industrieautomation und sicherheitsrelevante Messaufgaben – SEO-optimierter Text mit relevanten Keywords wie INA226-1A, isolierte Messung, DC 0–30 V, 1 A, I2C, Spannung, Strom, Leistung, Netzteil, Signalisolation, Sicherheit, Störfestigkeit, Batteriemonitoring, Power-Management, Industrieautomation.


Eigenschaften

  • Integrierter 16-Bit-Hochpräzisions-ADC
  • Integrierte Messung von Strom, Spannung und Leistung
  • ±1 A Bereich, bidirektionaler Strom
  • Breiter Eingangsspannungsbereich (DC 0 ~ 30 V)
  • I2C-Kommunikationsschnittstelle
  • Strom- und Signalisolation
    Entwicklungsplattform:
  • Arduino
  • UiFlow2

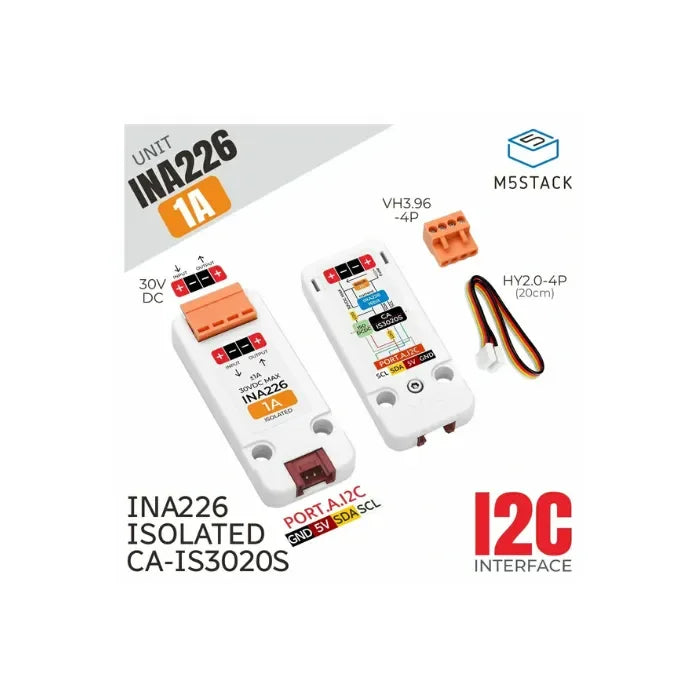

Enthalten

  • 1 x Einheit INA226-1A
    1 x HY2.0-4P Grove-Kabel (20 cm)
    1 x VH3.96-4P Anschluss

Anwendungen

  • Energiemonitoring
  • Batteriemanagement
  • Motorsteuerung/Stromrückführung

Spezifikationen

Specification Parameter
Power Detection IC INA226, high-precision, bidirectional current / power monitoring IC
Voltage Detection Range DC 0 ~ 30V
Current Detection Range ±1A (bidirectional current measurement)
Communication Interface I2C @0x41
Operating Current DC 5.01V@16.55mA
Product Size 58.0 x 24.0 x 10.2mm
Product Weight 8.5g
Package Size 138.0 x 93.0 x 11.2mm
Gross Weight 16.7g

Product Comparison

Product Compare Unit INA226-1A Unit INA226-1A Unit INA226-10A Unit INA226-1A
Range ±1A, bidirectional current ±10A, bidirectional current
Shunt Resistor 80mΩ 5mΩ
Current Resolution 32μA 0.32mA
