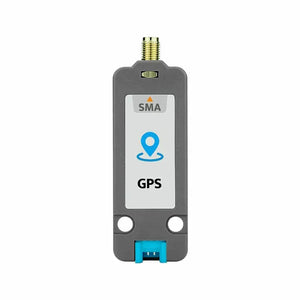

Unit-GPS SMA-5
Unit-GPS SMA-6
Unit-GPS SMA-7
Unit-GPS SMA-8
Unit-GPS SMA-1
Unit-GPS SMA-2
Unit-GPS SMA-3
Unit-GPS SMA-4
Unit-GPS SMA-5
Unit-GPS SMA-6
Unit-GPS SMA-7
Unit-GPS SMA-8

M5Stack GPS/BDS-Einheit mit SMA-Antenne (AT6668)

Verkaufspreis €20,21
inkl. MwSt.
Artikelnummer: M5-U190

📦 Standort des Lagers: München, Deutschland

4 auf Lager

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 50€ in Deutschland!

- EU-Länder Lieferzeit: 4~8 Arbeitstage.

- Andere Länder Lieferfrist: 2~2,5 Wochen.

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €20.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €15.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen
Visa
PayPal
Mastercard
American Express
Shop Pay

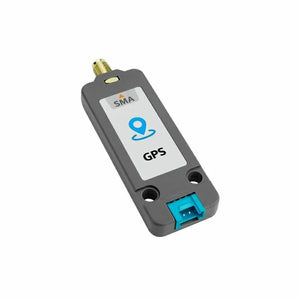

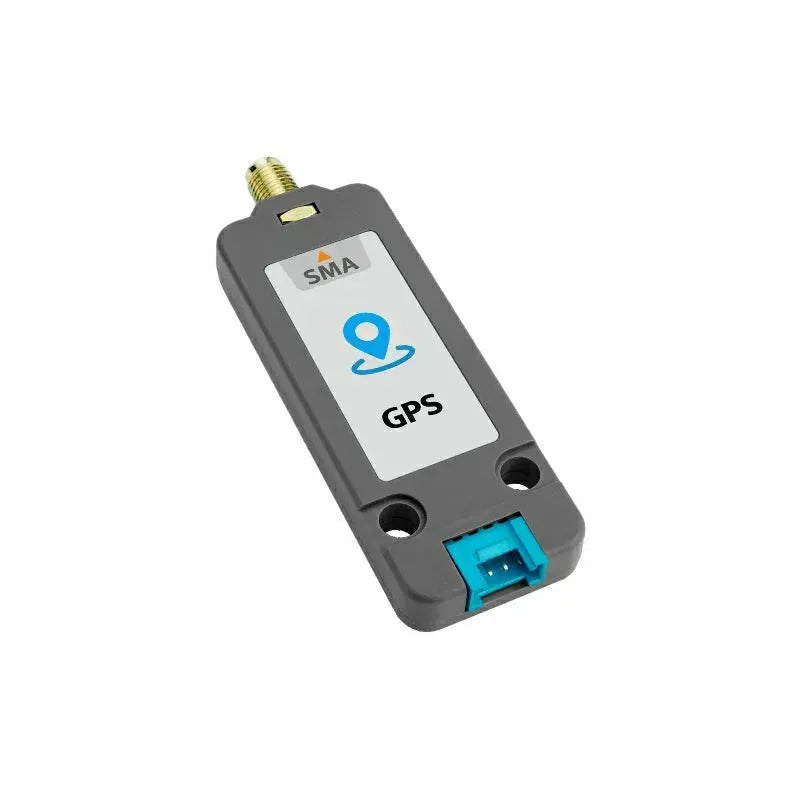

Unit-GPS SMA-1

M5Stack GPS/BDS-Einheit mit SMA-Antenne (AT6668)

€20,21

Die Unit-GPS SMA stellt eine fortschrittliche globale Navigations- und Positionierungslösung dar, die das leistungsstarke ATGM336H Navigationsmodul von Microelectronics integriert, das auf dem AT6668 Chip-Design basiert. Diese Einheit ist mit einer externen aktiven Antenne ausgestattet, die die Präzision und Zuverlässigkeit der Satellitenpositionierungsdienste verbessert.

Im Vergleich zu früheren Modellen ermöglicht der AT6668 die Multi-Frequenz und Multi-Modus GNSS-Signalempfang, wodurch die Kompatibilität mit verschiedenen Satellitennavigationssystemen, einschließlich GPS, BD2, BD3, GLONASS, GALILEO und QZSS, sichergestellt wird. Das System ist in der Lage, sowohl kombinierte Multi-System-Positionierung als auch unabhängige Einzel-System-Positionierung durchzuführen, was zu einer verbesserten Störfestigkeit und einer erhöhten Positionsgenauigkeit beiträgt.

Dieses Modul ist besonders geeignet für hochpräzise Positionierungsanwendungen, wie Fahrzeugnavigation und IoT-Standortgeräte, selbst in Umgebungen, die durch schwache Signalbedingungen gekennzeichnet sind.

Merkmale

  • Unterstützt mehrere Satellitennavigationssysteme (GPS/QZSS/BD2/BD3/GAL/GLO)
  • Mehrfrequenz- und Mehrsystemempfang
  • Multi-Channel-Unterstützung
  • Externe aktive Antenne
  • 2x LEGO-kompatible Löcher
  • Programmierbare Plattformen: Arduino, UIFlow, ESP-IDF usw.



Empfohlene Artikel

Vergleich von GPS/BDS Unit v1.1 und Unit-GPS SMA

So verwenden Sie das GPS-SMA der M5Stack-Einheit

Mit dem M5Stack Unit-GPS SMA (AT6668) durch die Welt navigieren: Ein umfassender Überblick

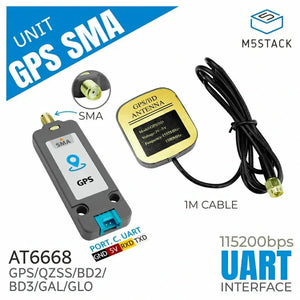

Inklusive

  • 1x Einheit-GPS SMA
  • 1x HY2.0-4P-Kabel (20 cm)
  • 1x Externe aktive Antenne



Anwendungen

  • Drohnen
  • Tragbare Geräte
  • Ankündigungssysteme für öffentliche Verkehrsmittel
  • Fahrzeugortung und Navigation
  • Tragbare Geräte
  • IoT-Ortungsgeräte



Spezifikationen

Spezifikation Einzelheiten
SoC AT6668
Unterstützte Systeme GPS/QZSS/BD2/BD3/GAL/GLO
Frequenzen:
BDS: B1I+B1C
GPS/QZSS/SBAS: L1
Galilei: E1
GLONASS: R1
Kanäle 50
Kommunikation UART (Standard: 115200bps@8N1)
Positionierungsgenauigkeit <1,5 m (CEP50)
Positionierungs-Update Maximal 10 Hz
Protokoll NMEA0183 4.1
Empfindlichkeit Tracking: -162 dBm, Erfassung: -160 dBm, Kaltstart: -148 dBm
Startzeit Kaltstart: 23 Sekunden, Heißstart: 1 Sekunde
Antenne Aktive externe SMA-Antenne (Innengewinde, Innenstift), Verstärkung: 30 dBi, Frequenz: 1555 MHz ~ 1580 MHz, Länge: 1 m, Größe: 38 x 36 x 13 mm
Energieverbrauch Standby: DC 5 V/31,64 mA
Betrieb: DC 5 V/40,90 mA
Produktabmessungen 71,4*24*8 mm
Verpackungsabmessungen 136*92*13 mm
Produktgewicht 11.2g
Verpackungsgewicht 59.6g
