M5Stack Unit Glass M5-U158 1.51 Zoll Transparent OLED Display

Artikelnummer: M5-U158
Verkaufspreis 30,95 €
inkl. MwSt.
zzgl. MwSt.

Größere Stückzahl benötigt?

Mengenangebot anfordern

Erhalten Sie ein verbindliches Angebot mit Lieferzeit und Mengenpreisen.

Angebot anfordern

Für Hochschulen, Unternehmen, Distributoren und Projektbestellungen.

3 auf Lager
M5Stack Unit Glass M5-U158 1.51 Zoll transparentes OLED Display Hauptbild

M5Stack Unit Glass M5-U158 1.51 Zoll Transparent OLED Display

30,95 €

Description

Das M5Stack Unit Glass M5-U158 ist eine 1.51 Zoll transparente OLED Display Erweiterung fuer kompakte Embedded User Interfaces. Die M5Stack Glass Unit nutzt einen STM32F030F4P6 MCU mit SSD1309 OLED Treiber, bietet 128 x 64 Gesamtaufloesung, 128 x 56 transparente Pixel, blaue monochrome Displayausgabe und I2C Kommunikation mit Adresse 0x3D.

Fuer Smart-Home-Produkte, Steuergeraete, Display Panels und kompakte HMI Projekte kombiniert das M5Stack Unit Glass ein transparentes OLED Display, zwei Eingabetasten und einen Buzzer im kleinen Grove Unit Format. Das M5-U158 unterstuetzt Arduino und UiFlow Programmierung, I2C Control und Firmware Upgrade ueber die I2C Schnittstelle. Dadurch eignet es sich fuer M5Stack Display Projekte, die einen transparenten Bildschirm statt eines normalen opaken OLED Moduls benoetigen.

Features

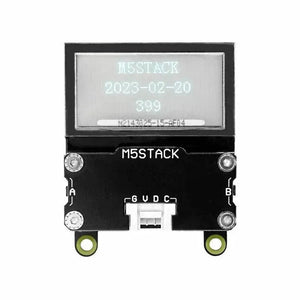

  • M5Stack Unit Glass M5-U158 mit 1.51 Zoll transparentem OLED Display.
  • 128 x 64 OLED Gesamtaufloesung mit 128 x 56 transparenten Pixeln.

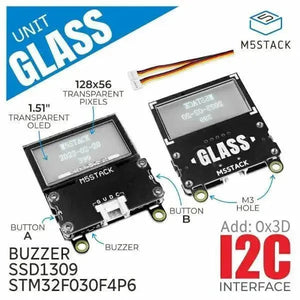

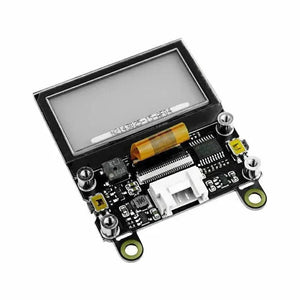

  • STM32F030F4P6 MCU plus SSD1309 Treiberloesung fuer transparente OLED Steuerung.
  • Blaue monochrome 1-bit Anzeige fuer kompakte Status- und Datenpanels.
  • I2C Kommunikationsschnittstelle mit Standardadresse 0x3D.
  • Unterstuetzt I2C Control und Firmware Upgrade ueber die Grove Schnittstelle.
  • Integrierte zwei Eingabetasten und ein Buzzer fuer lokale Benutzerinteraktion.
  • 35.05 x 18 mm Display Area und 42.04 x 27.22 x 1.25 mm transparentes OLED Panel.
  • Full Viewing Angle Transparent OLED fuer Smart Home, Geraete-Interfaces und Control Panels.
  • Unterstuetzte Plattformen: Arduino, UiFlow1 und UiFlow2.

Specifications

Produkt M5Stack Unit Glass / M5Stack Glass Unit
SKU M5-U158 / U158
MCU STM32F030F4P6
Display 1.51 Zoll transparentes OLED
OLED Treiber SSD1309
Aufloesung 128 x 64 Gesamtpixel, 128 x 56 transparente Pixel
Displayfarbe Blau monochrom
Farbtiefe 1-bit
Display Area 35.05 x 18 mm
Panel Size 42.04 x 27.22 x 1.25 mm
Viewing Angle Full viewing angle
Betriebstemperatur 0 bis 40 Grad C
Logic Voltage 3.3V
I2C Adresse 0x3D

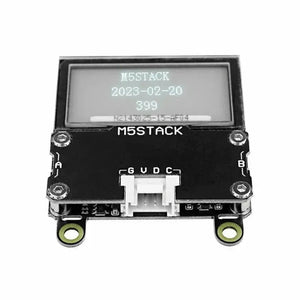

Kommunikationsschnittstelle I2C Communication at 0x3D ueber Grove Port A
Grove Pinmap Schwarz: GND, Rot: 5V, Gelb: SDA, Weiss: SCL
Produktgroesse 53.0 x 42.0 x 6.0 mm
Produktgewicht 10.1 g
Verpackungsgroesse 138.0 x 93.0 x 7.0 mm
Bruttogewicht 16.4 g

Applications

  • Smart-Home-Produkte mit transparentem OLED Statusfenster.
  • Steuergeraete und Geraete-Interfaces mit kompakter blauer OLED Informationsanzeige.
  • Embedded Display Panels fuer Sensordaten, Modusstatus, Hinweise und kleine UI Elemente.
  • M5Stack HMI Prototypen mit I2C Display Control, Tasten und Buzzer Feedback.
  • Transparente Bildschirmprojekte, bei denen ein normales opakes OLED Display den Hintergrund verdecken wuerde.

Product List

  • 1 x M5Stack Unit Glass M5-U158
  • 1 x HY2.0-4P Grove Verbindungskabel, 20 cm

Other Content

Die M5Stack Glass Unit ist ein I2C Transparent OLED Display Modul und kein Touchscreen. Die Interaktion erfolgt ueber zwei Onboard-Tasten und den integrierten Buzzer, waehrend der Host Controller mit dem STM32F030F4P6 ueber die I2C Adresse 0x3D kommuniziert. Das SSD1309-getriebene transparente OLED zeigt blaue monochrome Grafiken und Texte.

Fuer beste Ergebnisse sollte das M5-U158 im spezifizierten Temperaturbereich von 0 bis 40 Grad C verwendet werden. Die Software sollte die korrekte I2C Adresse, Displayaufloesung und transparente Pixelflaeche verwenden. Der Grove Port A Anschluss stellt GND, 5V, SDA und SCL fuer das I2C Transparent OLED Interface bereit.

Resources

FAQ

Wofuer wird das M5Stack Unit Glass M5-U158 verwendet?

Das M5Stack Unit Glass M5-U158 ergaenzt Smart-Home-Produkte, Control Panels, Geraete-Interfaces und kompakte M5Stack HMI Projekte um ein 1.51 Zoll transparentes OLED Display ueber I2C Kommunikation.

Welche I2C Adresse nutzt die Glass Unit?

Die Standard-I2C-Adresse ist 0x3D. Die M5Stack Glass Unit wird ueber Grove Port A mit GND, 5V, SDA und SCL verbunden.

Ist das M5-U158 ein Touchscreen?

Nein. Das M5-U158 ist eine transparente OLED Display Unit. Sie besitzt zwei Eingabetasten und einen Buzzer fuer Interaktion, aber das transparente OLED Panel selbst ist kein Touchscreen.

Welche Aufloesung bietet das transparente OLED Display?

Das Display bietet 128 x 64 OLED Gesamtaufloesung, 128 x 56 transparente Pixel und eine Display Area von 35.05 x 18 mm.
