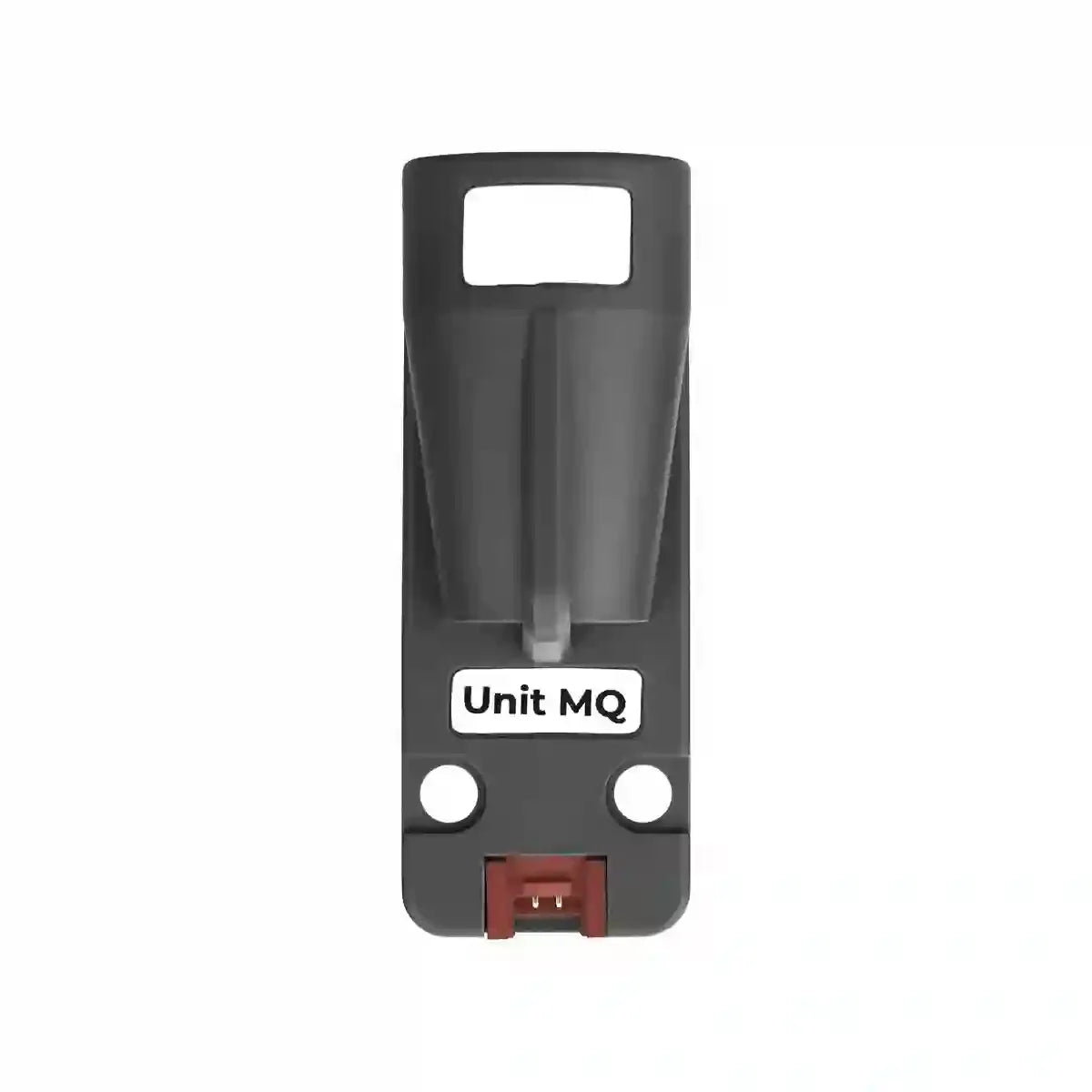

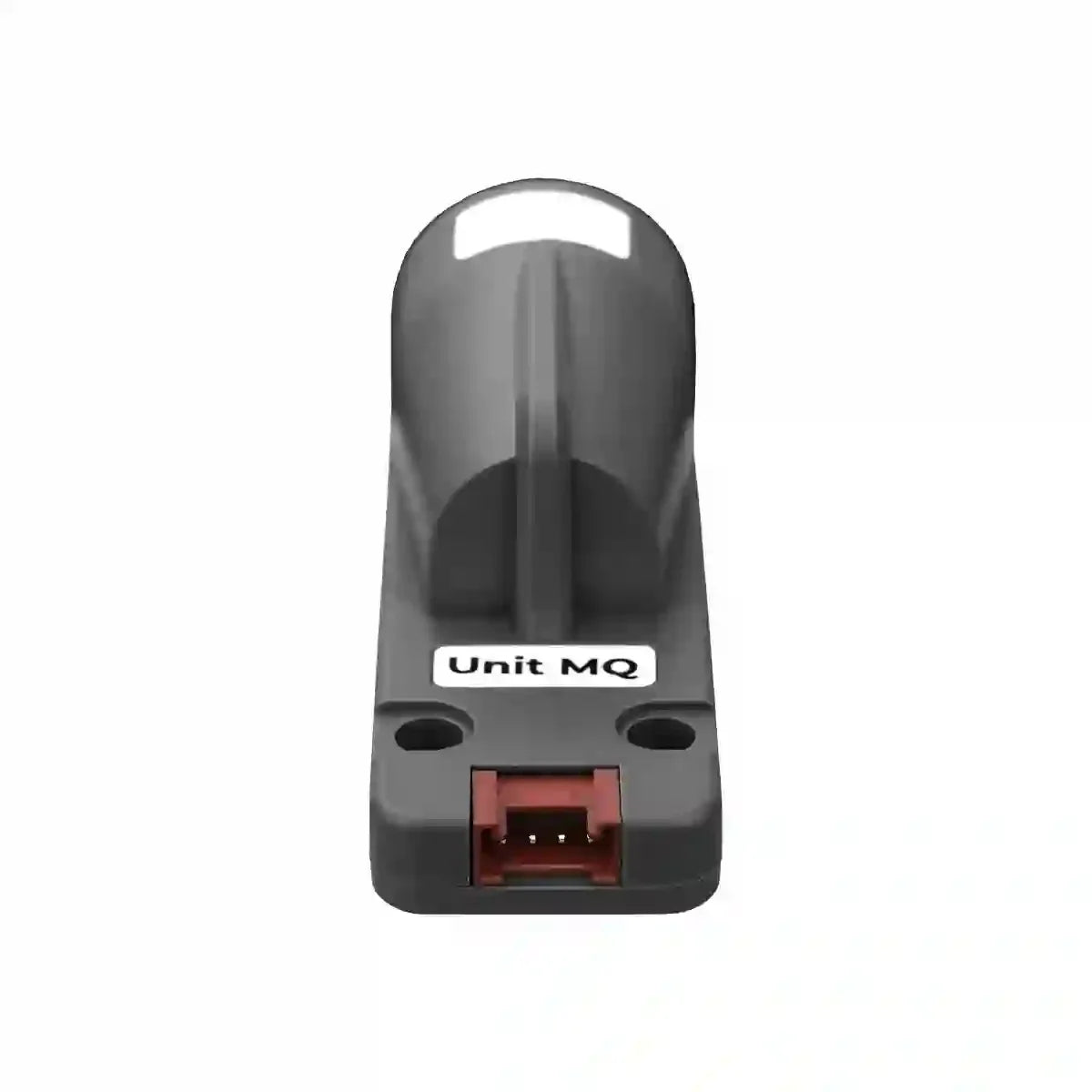

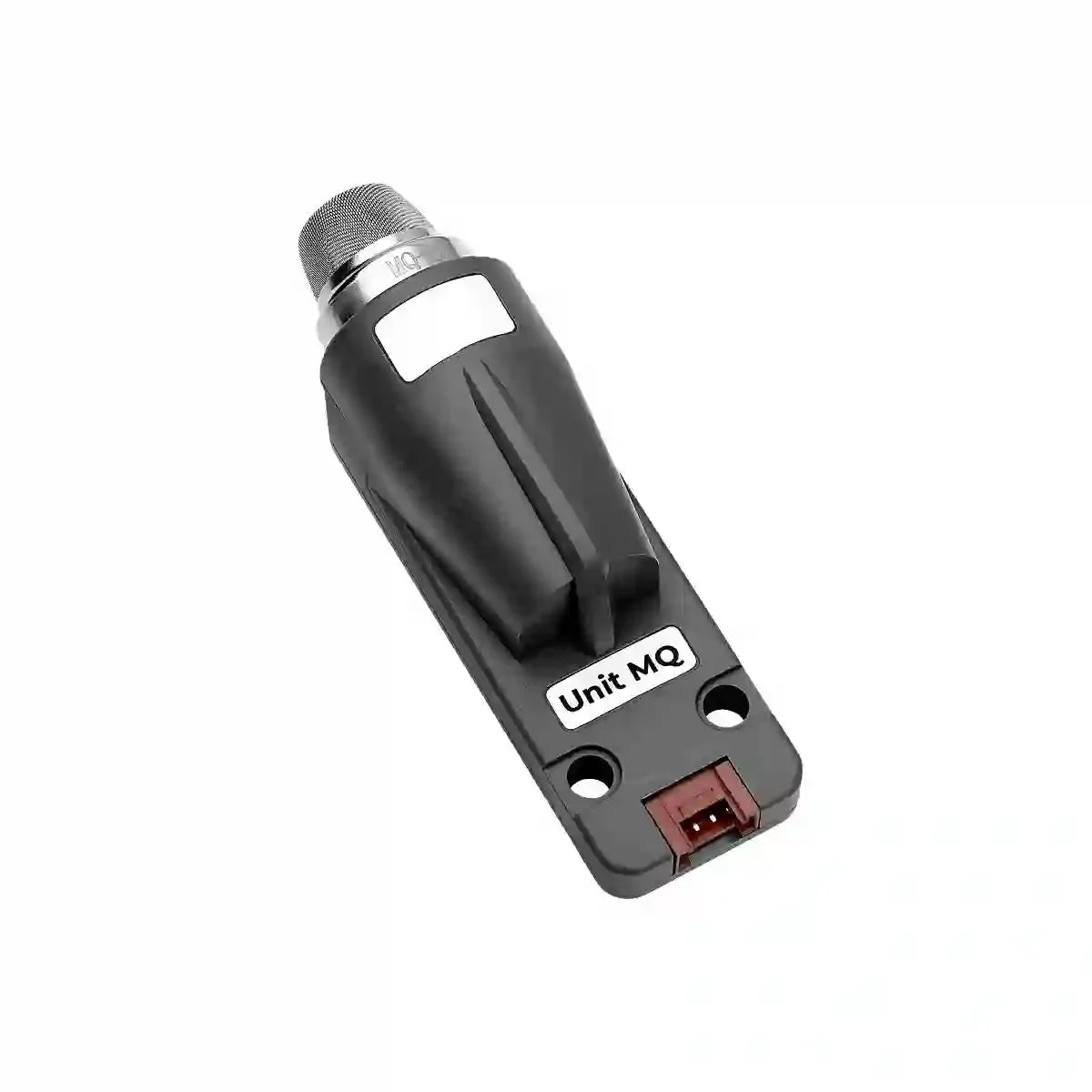

M5Stack MQ-5 Gas Unit (STM32G030)

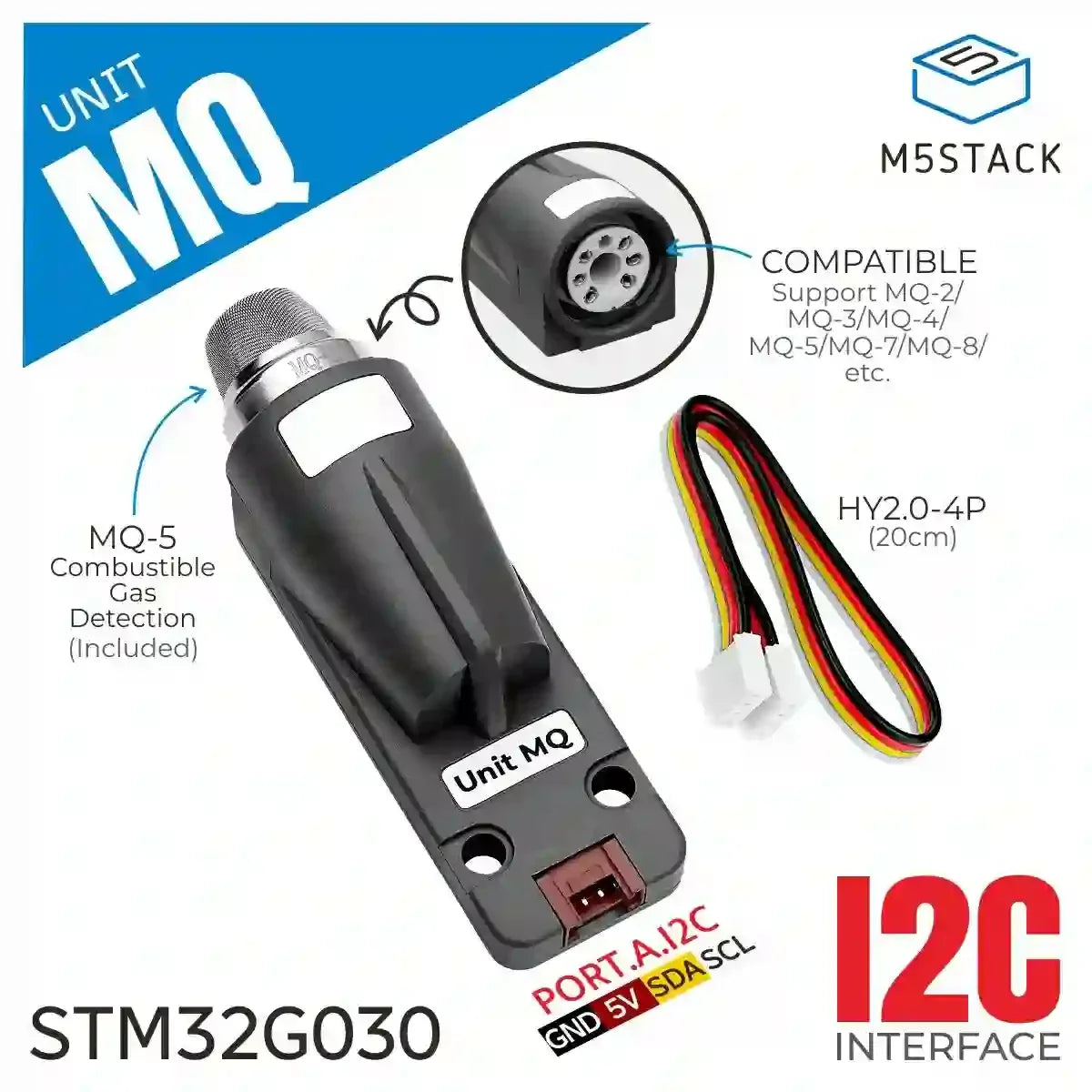

Unit MQ ist eine brennbare Gassendetektions-Einheit basierend auf dem Halbleiter-Gassensor MQ-5, integriert mit einem STM32G030F6P6-MCU. Sie dient hauptsächlich der Erkennung brennbarer Gase (z. B. Propan, Methan) in der Umgebung und kommuniziert über I2C mit verschiedenen Host-Geräten, wobei sie interne Referenzspannung, Sensorspannung, 12-Bit- und 8-Bit-ADC-Rohwerte, Firmware-Version, Thermistor-Temperatur und weitere Informationen bereitstellt. Sie unterstützt zwei Heizmodi, um den Sensor auf die optimale Betriebstemperatur zu bringen: Dauerkühlung (kontinuierliche Heizung) und intermittierende Heizung. Im Modus mit kontinuierlicher Heizung heizt der Sensor schneller auf und liefert raschere Daten; im intermittierenden Modus lässt sich der Heizzustand flexibel konfigurieren, um den Energieverbrauch des Geräts zu optimieren. Dieses Produkt eignet sich für vielfältige Sicherheits- und Überwachungsanwendungen wie Smart Homes, Luftqualitäts-Überwachung und industrielle Sicherheit. SEO-Keywords: MQ, brennbares Gas, Gasdetektion, MQ-5, I2C, STM32G030F6P6, interne Referenzspannung, Sensorspannung, ADC, Firmware, Thermistor, Heizmodi, Dauerkühlung, intermittierende Heizung, Luftqualität, Sicherheit, Industrie.
Eigenschaften
- Integrierter STM32-Core-Controller
- I2C-Kommunikationsschnittstelle
- Unterstützt Erkennung verschiedener brennbarer Gase (z. B. LPG, Methan usw.)
- Unterstützt zwei Modi: kontinuierliche Heizung und intermittierende Heizung mit anpassbaren Perioden
- Integrierter Thermistor zur Überwachung der Gerättemperatur
- Lesbare interne Referenzspannung und Sensorspannung

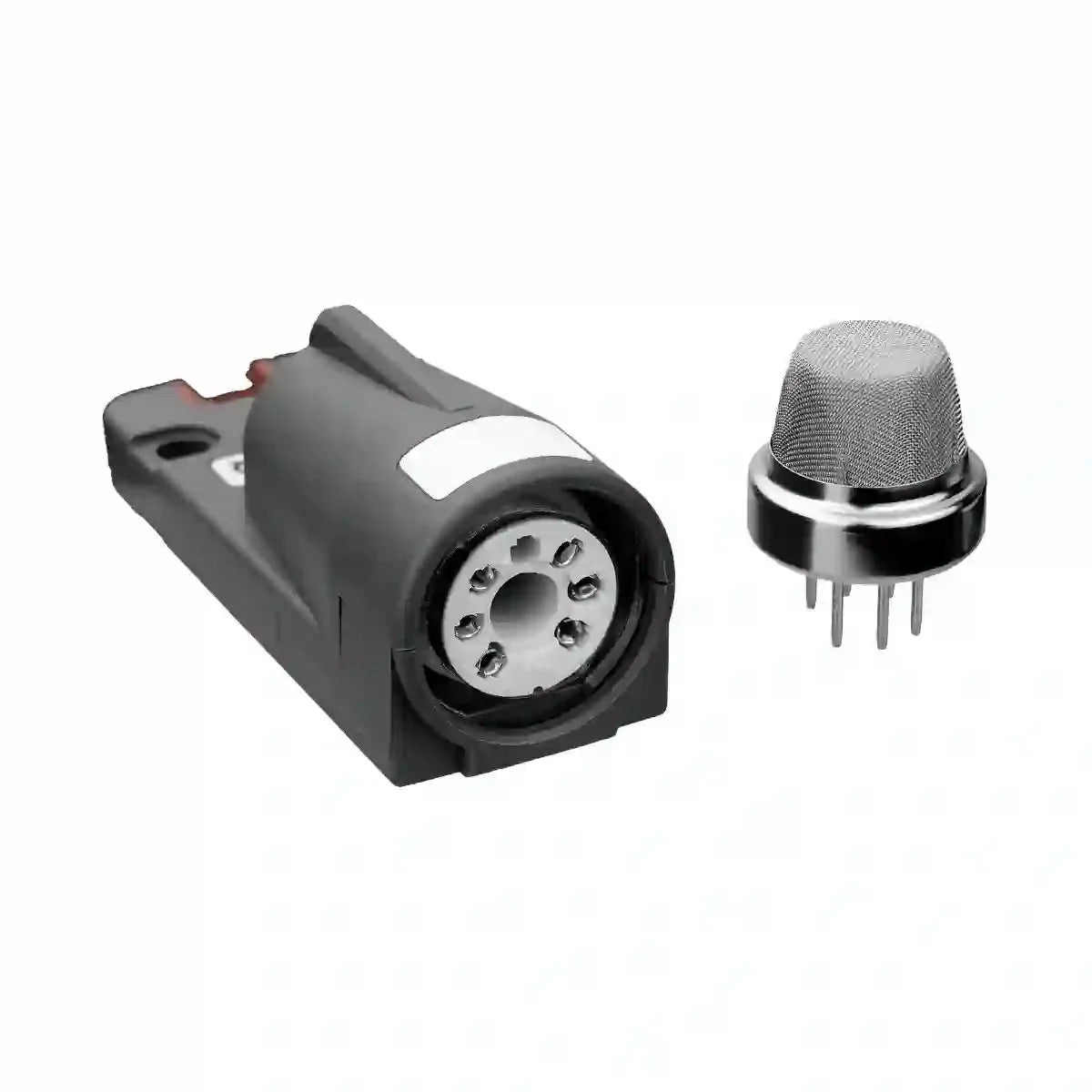

- Standard MQ-Sensor-Schnittstelle, kompatibel mit mehreren Sensoren (z. B. MQ-2, MQ-3, MQ-7, MQ-135 usw.)
Entwicklungsplattform: - Arduino
- UiFlow2

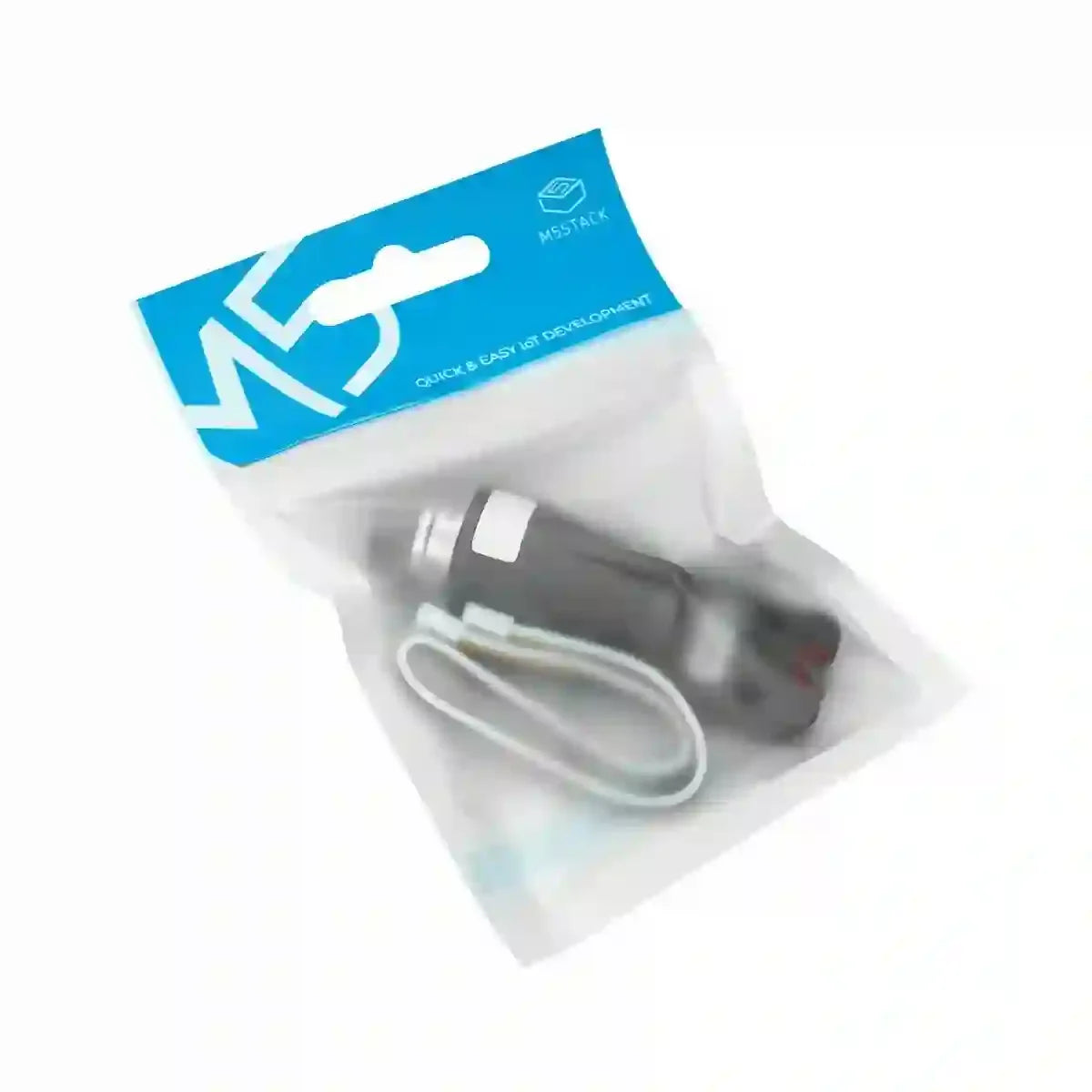

Includes
-
1 x Einheit MQ
1 x HY2.0-4P Grove-Kabel (20 cm)
Anwendungen
- Smart Home
- Luftqualitätsüberwachung
- Industrielle Sicherheit
Spezifikationen
| Specification | Parameter |
|---|---|
| MCU | STM32G030F6P6@32-bit ARM Cortex-M0+ processor |
| Sensor | MQ-5 combustible gas sensor |
| Communication Interface | I2C @0x11, address configurable |
| Operating Current | Off mode: DC 5.02V@6.88mA Continuous heating mode: DC 5.05V@188.89mA |
| Detected Gases | LPG, methane |
| Detection Range | 300 ~ 10000ppm (methane, propane) |
| Recommended Preheat Time in Continuous Heating Mode | 20s |
| Product Size | 64.0 x 24.0 x 25.0mm |

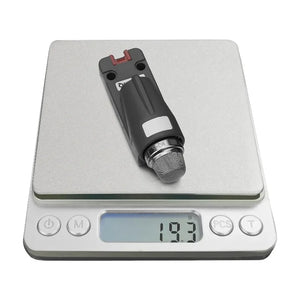

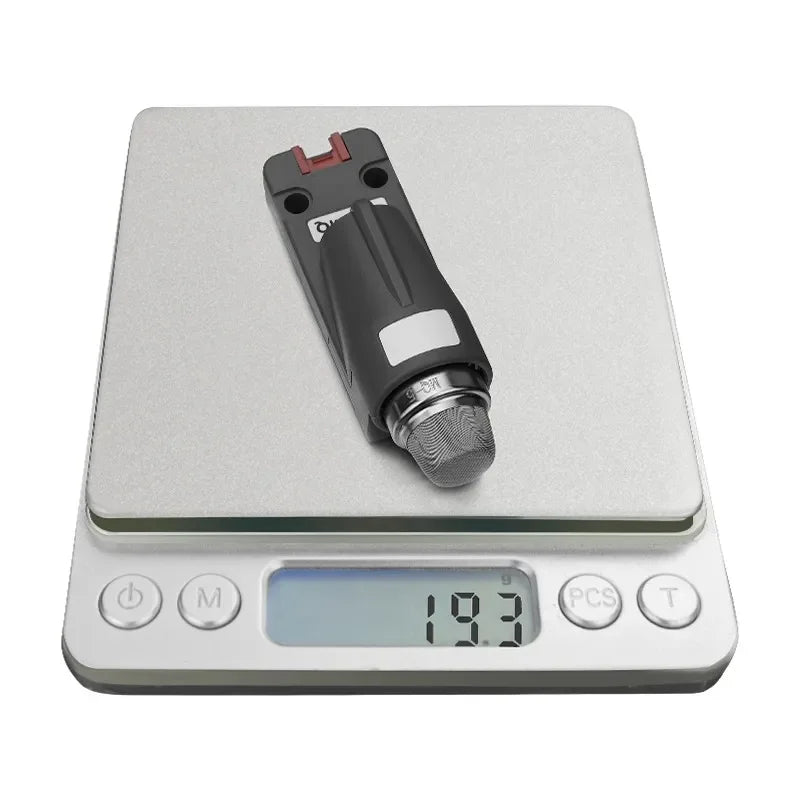

| Product Weight | 19.3g |
| Package Size | 138.0 x 93.0 x 25.0mm |
| Gross Weight | 24.7g |

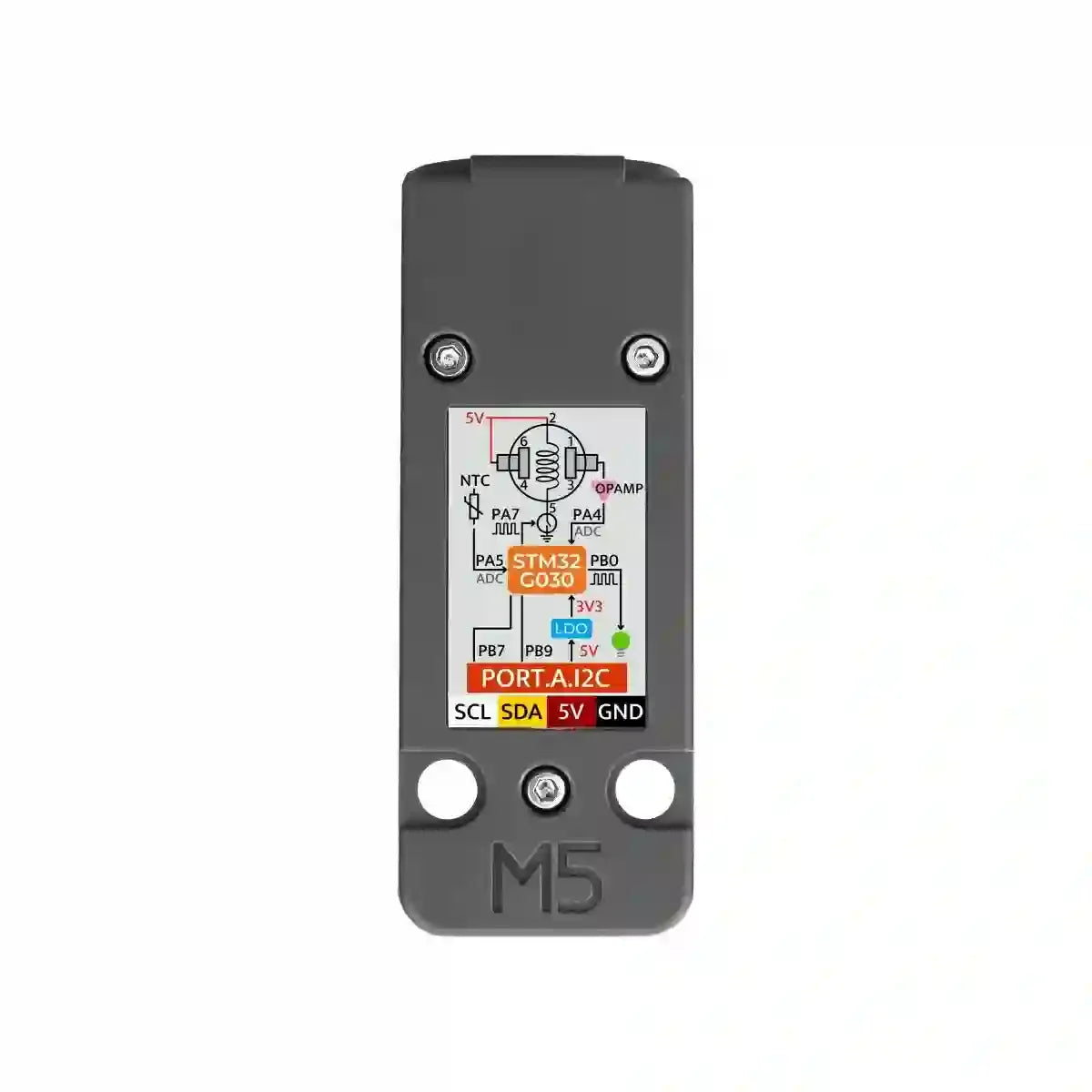

Schematics

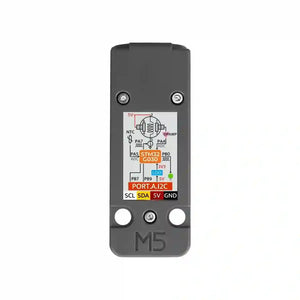

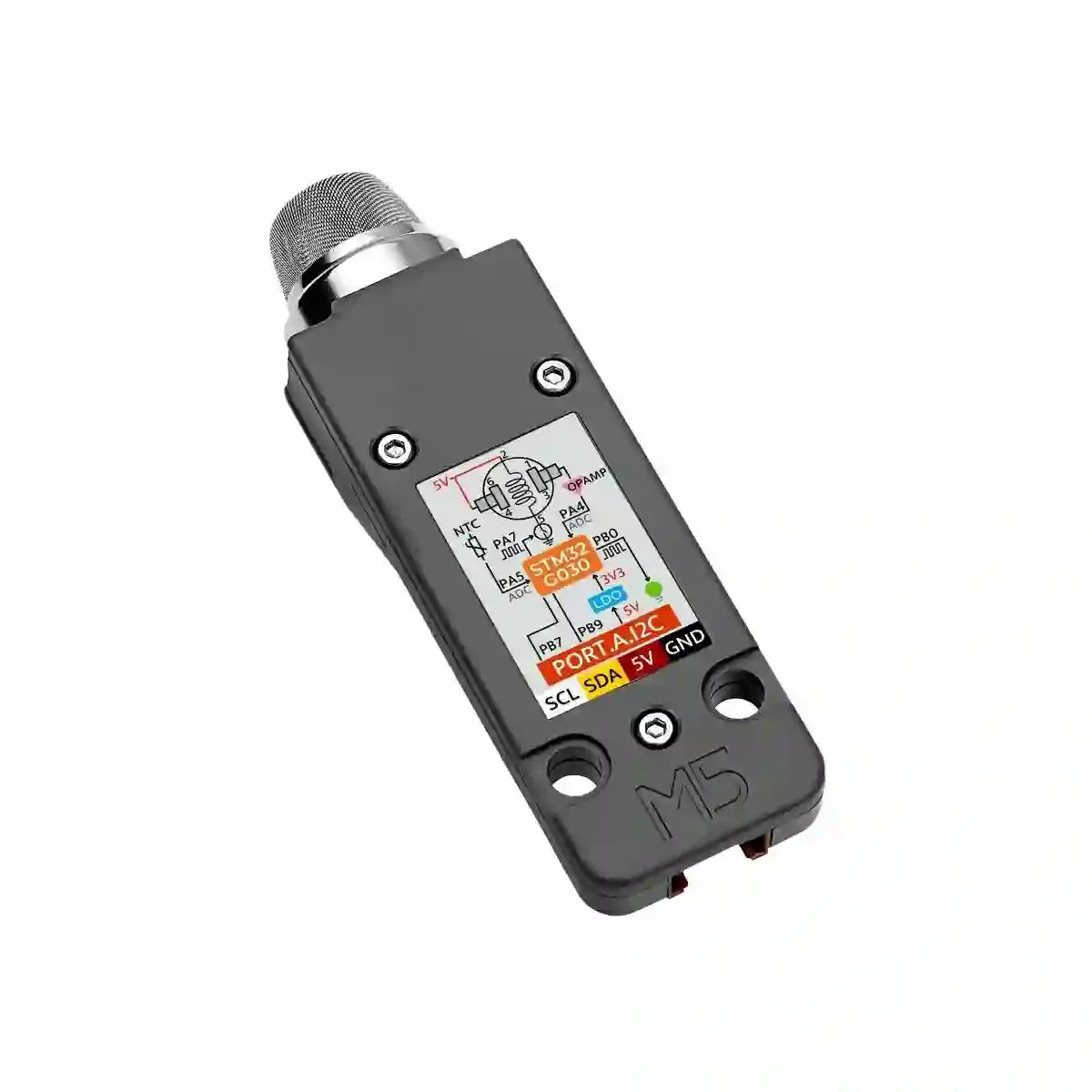

PinMap

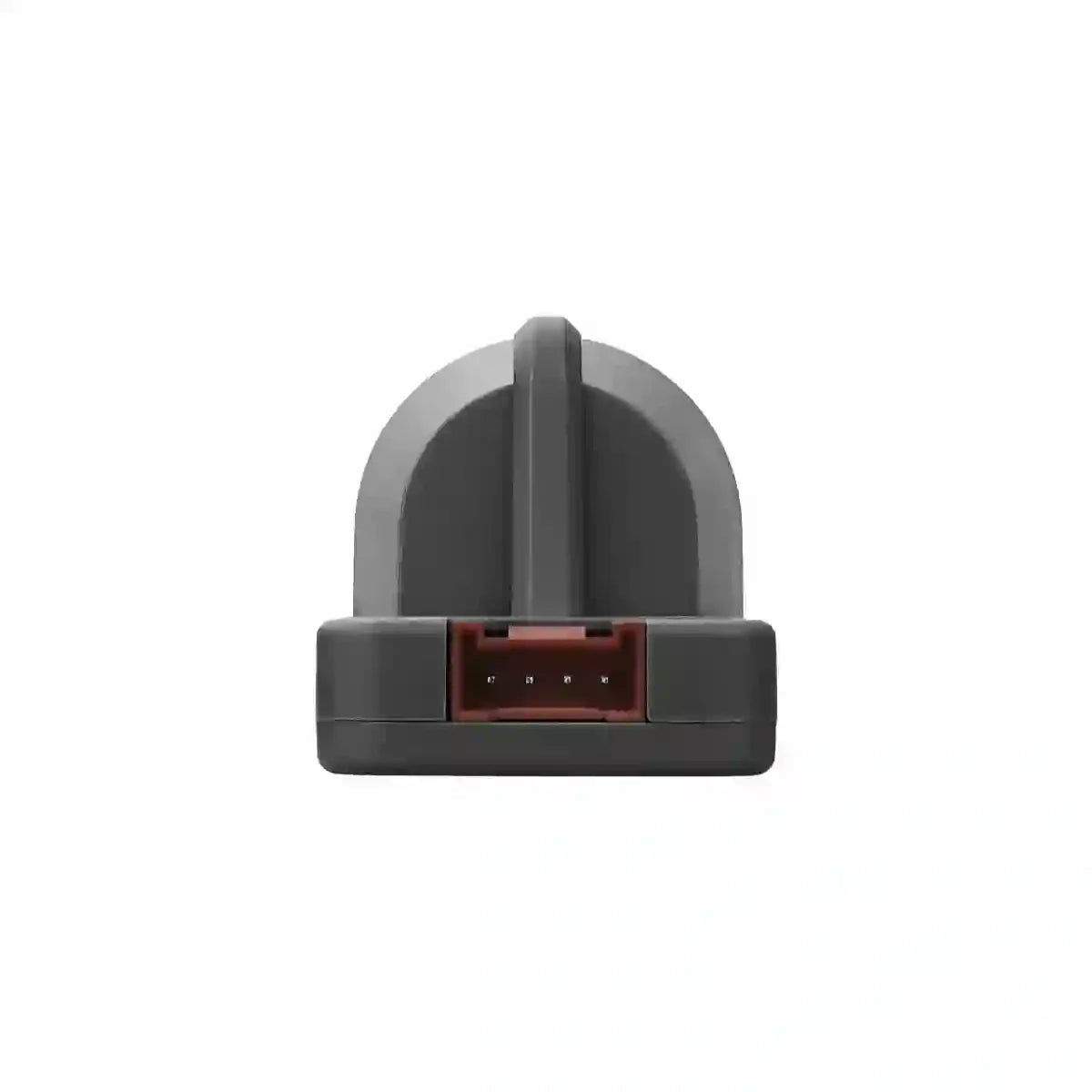

| HY2.0-4P | Black | Red | Yellow | White |
| PORT.A | GND | 5V | SDA | SCL |
Model Size
Datasheets
Softwares
Arduino
Internal Firmware
Protocol
Data Valid Flag and Control Pin Level States in Different Modes
- Off Mode:
- Intermittent Heating Mode (In the following Figure 1 and Figure 2, the high/low level time of the control pin is different, but the data valid flag becomes effective after 20s of continuous high level, and becomes invalid immediately after switching to low level):
