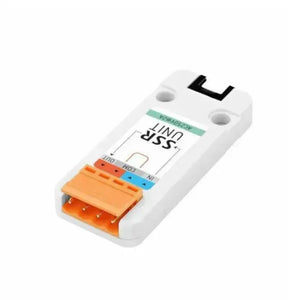

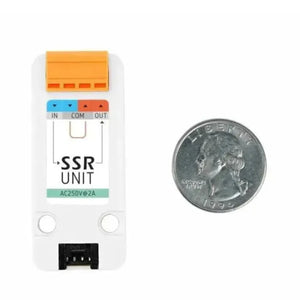

M5Stack Festkörper-Relais-Einheit (BT136S)
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 30€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.
M5Stack Festkörper-Relais-Einheit (BT136S)
Das M5Stack Festkörperrelais (SSR) mit dem BT136S ist eine fortschrittliche Relais-Einheit, die herkömmliche elektromagnetische Relais in vielerlei Hinsicht übertrifft. Durch den Einsatz von Halbleiter-Bauelementen anstelle mechanischer Kontakte bietet dieses SSR eine deutlich längere Schaltlebensdauer und höhere Zuverlässigkeit.
Das integrierte MOC3043M sorgt für eine effektive optische Isolation und Nulldurchgangserkennung, wodurch elektrische Störungen minimiert und die Lebensdauer der angeschlossenen Geräte verlängert wird.
Hauptmerkmale
- Lange Lebensdauer: Deutlich längere Schaltlebensdauer im Vergleich zu herkömmlichen Relais.
- Optische Isolation: Der MOC3043M gewährleistet eine sichere Trennung zwischen Steuer- und Lastkreis.
- Nulldurchgangserkennung: Reduziert elektrische Störungen und schont die angeschlossenen Geräte.
- Breiter Steuersignalbereich: Kompatibel mit 3,3-5V DC Steuersignalen von Mikrocontrollern.
- Schnelle Schaltgeschwindigkeit: Ermöglicht präzise und schnelle Schaltvorgänge im Mikrosekundenbereich.
- Integrierter Überstromschutz: Schützt vor übermäßigem Stromfluss und Schäden.
Anwendungsbereiche
Das M5Stack SSR eignet sich ideal für Anwendungen, die häufiges Schalten und schnelle Reaktionszeiten erfordern, wie z.B.:
- Beleuchtungssteuerungssysteme
- CNC-Werkzeugmaschinen
- Automatisierungstechnik
- und viele weitere Anwendungen, die präzise Steuerung benötigen.
Hinweis
- Seien Sie vorsichtig beim Umgang mit Hochspannungs-Wechselstromlasten und arbeiten Sie nicht unter Spannung.
- Dieses Relais ist nur für Wechselstromlasten geeignet.
Produkteigenschaften
- Über-Null-SSR
- Eingebauter Überstromschutz
- Eingebauter Optokoppler mit Isolierung und Über-Null-Erkennung
- Hohe Geschwindigkeit, niedriger Geräuschpegel, langlebig, hohe Zuverlässigkeit, hohe Empfindlichkeit
- Bequemerer Zugriff mit GROVE-Schnittstelle
- Unterstützt UIFlow-Grafikprogrammierung und ermöglicht die Fernsteuerung des Relais mit dem M5-Controller in nur 3 Minuten!
Vorteile gegenüber mechanischen Relais:
- Schnellere Ein-/Ausschaltgeschwindigkeit und kein Verschleiß durch physischen Kontakt.
- Völlig geräuschloser Betrieb.
- Keine elektrischen Funken für den Einsatz in komplexen Umgebungen.
- Lang anhaltende
- Kompakte Größe

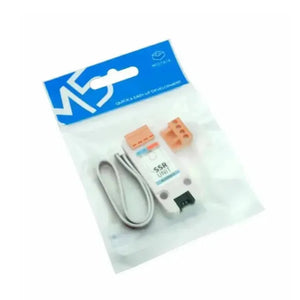

Paket beinhaltet:
- 1x Einheit SSR
- 1x HY2.0-4P-Kabel
Anwendungen:
- Motorsteuerung
- Industrielle und häusliche Beleuchtung
- Heizung und statisches Schalten
- Bühnenbeleuchtung
- Medizinische Geräte, Verkehrsampeln
Technische Daten
| Ressourcen | Parameter |
|---|---|

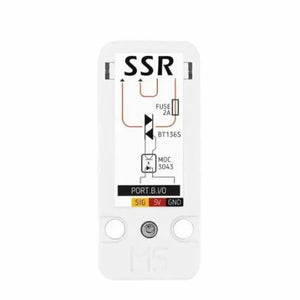

| SCR-Modell | BT136S |
| Optokoppler-Isolationsmodell | MOC3043 |
| Steuersignal | 3,3–5 V Gleichstrom |
| Ein-/Aus-Spannung | Einphasen-Wechselstrom: 220-250V |
| Max. Laststrom | 2A |
| Anzahl der Steuerkanäle | 1 |
| Überstromschutz | Sicherung: 2A |
| Betriebstemperatur | -10 bis +80°C |
| Nettogewicht | 52 g |
| Bruttogewicht | 70 g |
| Technische Daten | 54 x 54 x 16 mm |
| Paketgröße | 75 x 60 x 20 mm |
