M5Stack Einphasen-Wechselstrom-SSR-Einheit (CDG1-1DA-10A)

M5Stack Einphasen-Wechselstrom-SSR-Einheit (CDG1-1DA-10A)

€25,41

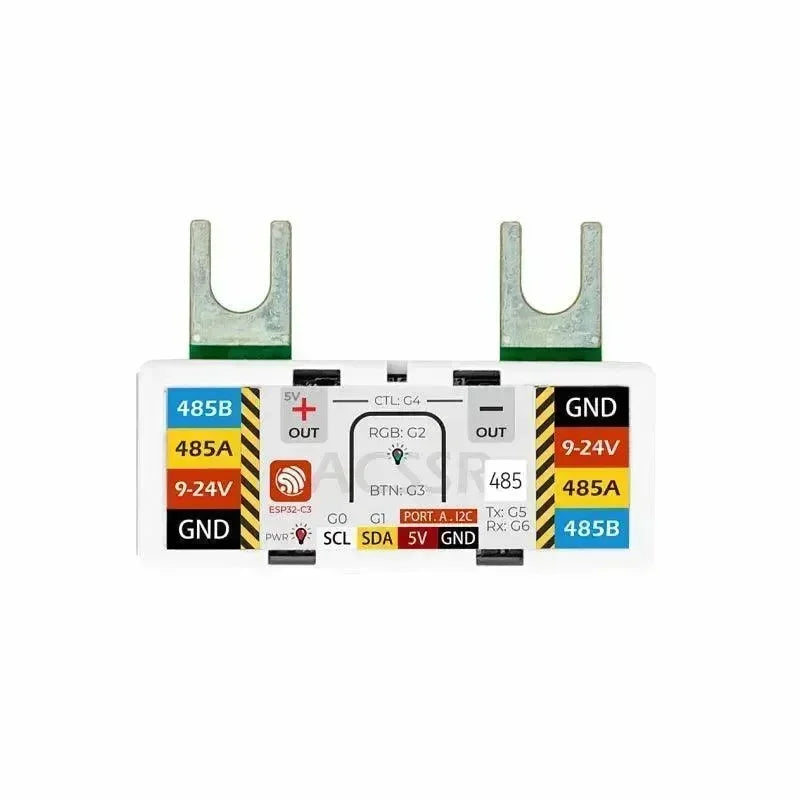

ACSSR-Einheit: Ein leistungsfähiges DC/AC einphasiges Halbleiterrelais Controller-Kit, das ein einphasiges Halbleiterrelais und eine ESP32C3-Controllerplatine umfasst. Es unterstützt Betriebsarten wie Schlüsselsteuerung, I2C-Slave und Modbus-Netzwerk, wodurch es sich flexibel an verschiedene Steuerungssysteme und Protokolle anpasst und ideale Voraussetzungen für effiziente Automatisierung bietet.

Durch den Einsatz von Halbleiterschaltelementen bietet die ACSSR-Einheit eine kontaktlose Schaltlösung mit Vorteilen gegenüber mechanischen Relais: schnelle Schaltzeiten, lange Lebensdauer, geringe Geräuschentwicklung, keine Schaltfunken und hohe Zuverlässigkeit. Diese Eigenschaften machen sie zur bevorzugten Wahl für anspruchsvolle Industrie- und Automatisierungsanwendungen, in denen Zuverlässigkeit und Beständigkeit entscheidend sind.

Eine integrierte programmierbare Vollfarb-RGB-LED dient als Statusanzeige. Die RGB-LED lässt sich so programmieren, dass sie Farben, Muster oder Helligkeitsstufen darstellt, um eine klare visuelle Rückmeldung über den Betriebszustand des Relais zu liefern und so Bedienkomfort sowie Fehlersuche zu erleichtern.

Anwendungsfelder umfassen digitale Programmsteuergeräte, Motorsteuerungen, Temperaturregelungssysteme, Datenverarbeitungseinheiten und Computer-Peripherieschnittstellen. Dank robustem Design eignet sich die Einheit für raue Umgebungen mit Anforderungen an Korrosions-, Feuchtigkeits- oder Explosionsschutz und ist darauf ausgelegt, häufige Ein-/Ausschaltzyklen effizient zu bewältigen, wobei Energieeffizienz und Betriebssicherheit im Fokus stehen.


Produktmerkmale

  • Einphasiges Halbleiterrelais
  • Drei Betriebsarten.
    • Druckknopfsteuerung
    • I2C-Slave (unterstützt die I2C-Adresskonfiguration des Geräts)
    • Modbus-Netzwerk (unterstützt die Geräte-ID-Konfiguration)
  • Programmierbare Vollfarb-RGB-LED
  • RS485PWR-Schnittstelle (unterstützt den Eingang 9–24 V zur Stromversorgung des Geräts)

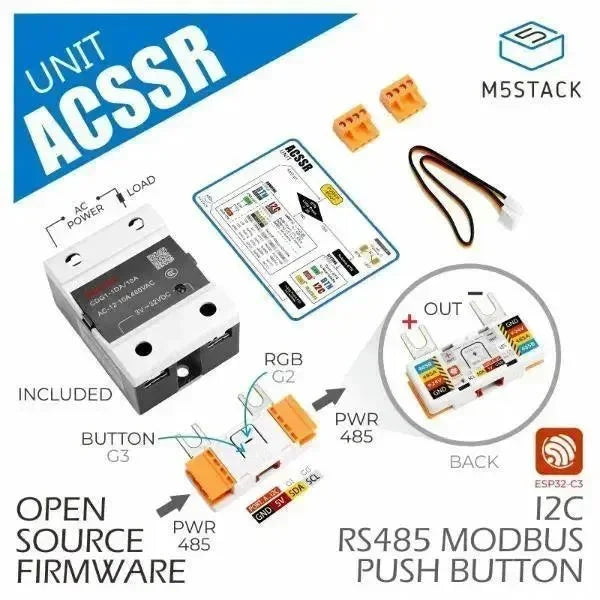

Inbegriffen

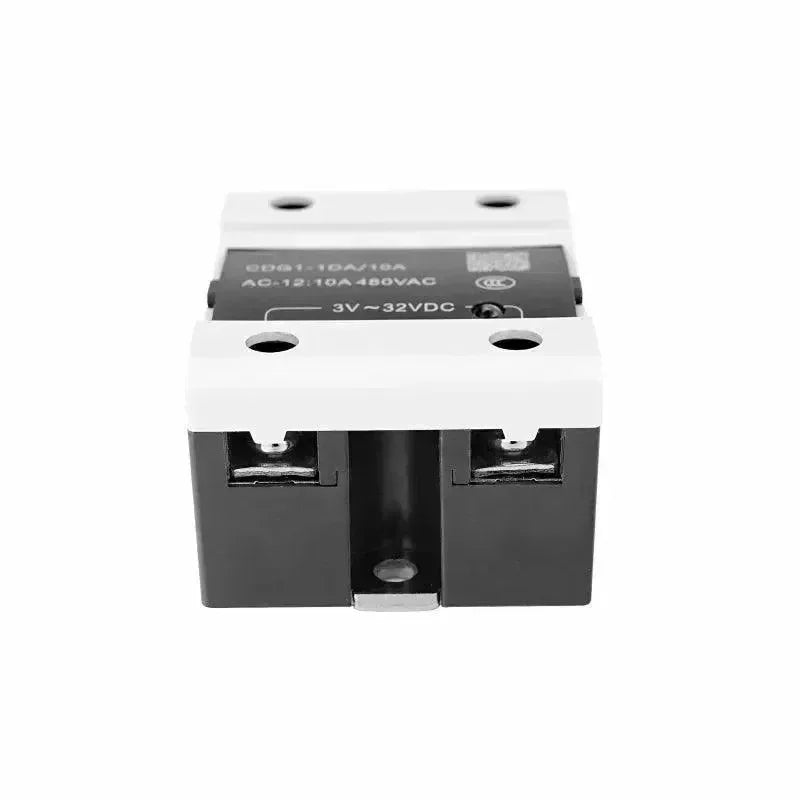

  • 1x einphasiges Halbleiterrelais
  • 1x EINHEIT ACSSR
  • 2x 3.96-4P Klemmenblock
  • 1x HY2.0-4P-Kabel (20 cm)
  • 1x Handbuch zum Kommunikationsprotokoll

Anwendungen

  • Unterbrechung der Wechselstromleitung
  • Steuerung der Motorausrüstung
  • Temperaturregelgeräte

Technische Daten
Hauptcontroller ESP32C3
Programmierbare RGB-LED SK6812
Laststrom 10A
Eingangssteuerspannung 3-32VDC
Lastspannung 24 bis 480 V Wechselstrom
Eingangssteuerstrom 5 mA bis 20 mA
Durchschlagsleckstrom ≤5 mA
On-State-Buck ≤1,6 V
Betriebsstrom-Sicherheitsserie ohmsche Last: 50 % Induktive Last: 50 %
Elektrische Lebensdauer ≥1 Million Mal
Kontrollleuchte Rot (Beleuchtet: Geschlossen / Aus: Getrennt)
Nettogewicht 112.6g
Bruttogewicht 137.8g
Produktgröße 80 * 45 * 31 mm
Packungsgrösse 147 * 90 * 40 mm
