M5Stack DMX Einheit Isolierter RS-485 Transceiver
Größere Stückzahl benötigt?
Mengenangebot anfordern
Erhalten Sie ein verbindliches Angebot mit Lieferzeit und Mengenpreisen.
Für Hochschulen, Unternehmen, Distributoren und Projektbestellungen.

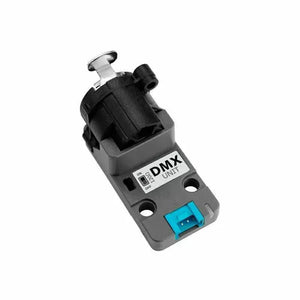

M5Stack DMX Einheit Isolierter RS-485 Transceiver
Beschreibung
Die M5Stack DMX Einheit ist eine kompakte DMX512 Steuereinheit fuer DMX-512 Datenuebertragung in Licht- und Buehnensystemen. Sie integriert den CA-IS3092W isolierter RS-485 Transceiver und bietet bis zu 5kVrms elektrische Isolation fuer zuverlaessigere serielle Kommunikation zwischen einem M5 Host und DMX Geraeten.
Mit XLR-3 Buchse und Grove-Seriellanschluss kann die M5Stack DMX Einheit DMX Ausgabe ergaenzen, ohne eine eigene Schnittstellenplatine zu entwickeln. Der zuschaltbare 120 Ohm Abschlusswiderstand hilft der DMX512 Steuereinheit, die Busimpedanz anzupassen und Signalreflexionen auf langen Lichtleitungen zu reduzieren.
Fuer Buehnenlicht, Architekturbeleuchtung, Dimmersteuerung und Farblicht-Installationen bleibt diese Loesung mit isolierter RS-485 Transceiver klein und schuetzt die Kommunikationsseite vor elektrischem Rauschen. Die DMX512 Steuereinheit ist besonders nuetzlich, wenn ein Grove-Prototyp einen robusten XLR-3 DMX Anschluss benoetigt. Als kompakte DMX512 Steuereinheit passt sie gut in Testgeraete und kleine Lichtsteuerungen.
Das offizielle MP4-Produktvideo ist direkt nach dieser Beschreibung eingebettet, damit Kunden die M5Stack DMX Einheit vor Funktionen und Spezifikationen sehen koennen.
Funktionen
- CA-IS3092W Isolation: der isolierter RS-485 Transceiver bietet bis zu 5kVrms Isolationsschutz.
- DMX512-Unterstuetzung: diese DMX512 Steuereinheit ist fuer DMX-512 Datenuebertragung ausgelegt.
- XLR-3 Buchse: der Frontanschluss verbindet uebliche DMX Lichtgeraete einfach mit dem Modul.
- Grove Seriellanschluss: die M5Stack DMX Einheit kommuniziert mit einem M5 Host ueber UART RX und TX Pins.
- 120 Ohm Abschluss: der schaltbare Abschluss kann am Ende einer RS-485 Leitung Reflexionen reduzieren.
- Kompaktes Unit-Format: das Modul passt in kleine Bedienfelder, portable Lichtwerkzeuge und schnelle Prototypen.
Signalschutz
Der isolierter RS-485 Transceiver trennt die Controller-Seite von der DMX Leitung. Dadurch ist die M5Stack DMX Einheit eine praktische Wahl fuer Prototypen, die externe Lichtgeraete ansteuern.
Spezifikationen
| Kommunikationsprotokoll | DMX512 |
| Isolierter Transceiver | CA-IS3092W |
| Isolationsspannung | 5kVrms |
| Datenrate | Bis zu 500Kbps; DMX-Protokoll feste Rate: 250Kbps |
| Buskommunikation | RS-485 Halbduplex |

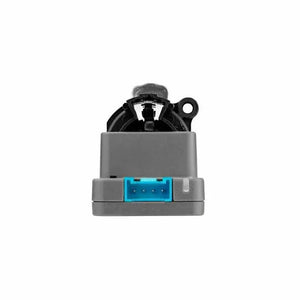

| Host-Schnittstelle | HY2.0-4P Grove, serielle Kommunikation |

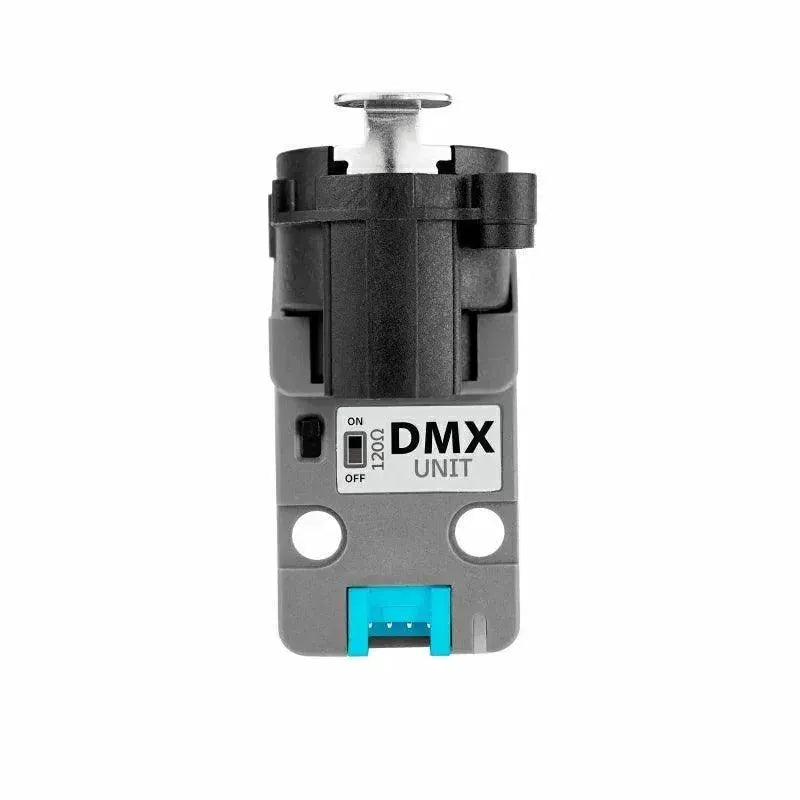

| Abschlusswiderstand | 120 Ohm schaltbarer Abschluss |

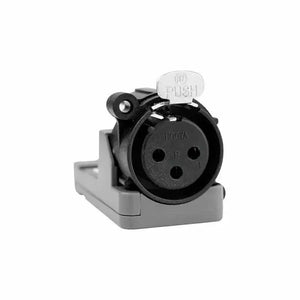

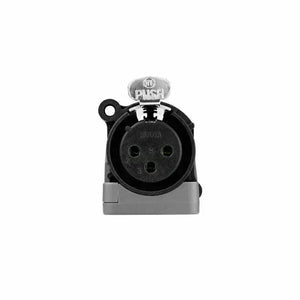

| DMX-Schnittstelle | XLR-3 Buchse |
| Betriebstemperatur | 0 bis 40 C |

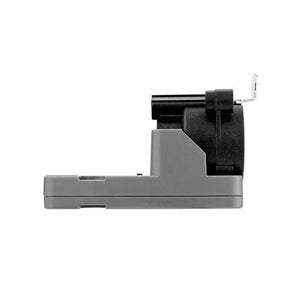

| Produktgroesse | 51.6 x 24.0 x 32.0mm |
| Produktgewicht | 14.5g |
| Verpackungsgroesse | 138.0 x 93.0 x 33.0mm |
| Bruttogewicht | 20.0g |
Anwendungen
- Buehnenlichtsteuerung: eine Grove-basierte DMX512 Steuereinheit fuer Scheinwerfer und Konsolen aufbauen.
- Landschaftsbeleuchtung: die M5Stack DMX Einheit mit Outdoor- oder Architekturlicht-Controllern verbinden.
- Dimmersteuerung: den isolierter RS-485 Transceiver fuer serielle DMX Dimmerleitungen nutzen.
- Farblichtsteuerung: RGB- und Effektlichtsteuerung mit stabiler XLR-3 Schnittstelle prototypisieren.
- Lichttestgeraete: portable Sender fuer DMX512 Leuchten und Verdrahtungspruefungen erstellen.

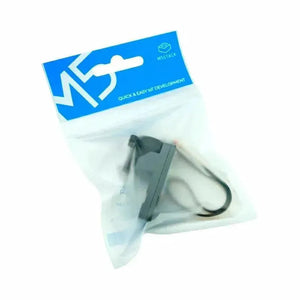

Lieferumfang
| 1 | Unit DMX |
| 1 | HY2.0-4P Grove-Kabel (20cm) |
Weitere Inhalte
Integrationshinweise

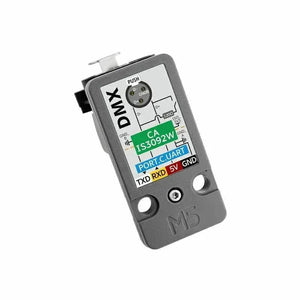

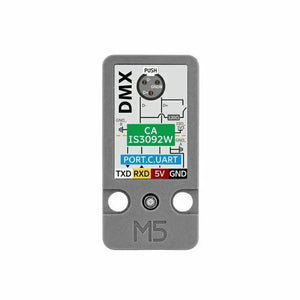

Verbinden Sie das Grove-Kabel mit einem UART-faehigen Port und fuehren Sie die DMX Leitung ueber die XLR-3 Buchse. Die Pinbelegung nutzt GND, 5V, UART_RX und UART_TX, sodass die M5Stack DMX Einheit als serielle DMX512 Steuereinheit in M5Stack Projekten arbeiten kann. Die DMX512 Steuereinheit bleibt dabei einfach verdrahtet.
Hinweise zum Abschluss
Aktivieren Sie den 120 Ohm Widerstand, wenn das Modul am Ende des RS-485 Busses sitzt. Ein korrekter Abschluss hilft dem isolierter RS-485 Transceiver, sauberere Signale zu halten und die Zuverlaessigkeit in Lichtsteuerungsleitungen zu verbessern.
Schaltplan-Referenz
Die Schaltplan-Referenz hilft Entwicklern, CA-IS3092W, XLR-3 Anschluss, Grove-Schnittstelle, Abschlusskreis und serielle Verdrahtung zu pruefen, bevor das Modul in einen eigenen Controller integriert wird.
Ressourcen
- Offizielle M5Stack Produktdokumentation
- Offizielles MP4-Produktvideo
- CA-IS3092W isolierter RS-485 Transceiver Datenblatt
- Unit DMX Arduino Bibliothek
- Unit DMX UiFlow2 Dokumentation
FAQ
Wofuer wird die M5Stack DMX Einheit verwendet?
Die M5Stack DMX Einheit wird als DMX512 Steuereinheit fuer Buehnenlicht, Landschaftsbeleuchtung, Dimmersteuerung, Farblichtsteuerung und DMX512 Testgeraete verwendet.
Nutzt diese DMX512 Steuereinheit eine isolierte Schnittstelle?
Ja. Die DMX512 Steuereinheit integriert einen CA-IS3092W isolierter RS-485 Transceiver mit bis zu 5kVrms Isolation.
Welchen Anschluss nutzt sie fuer DMX Geraete?
Sie nutzt eine XLR-3 Buchse fuer die Verbindung mit DMX Geraeten.
Was ist im Paket enthalten?
Das Paket enthaelt 1 x Unit DMX und 1 x HY2.0-4P Grove-Kabel (20cm).
Gibt es ein offizielles Video?
Ja. Das offizielle MP4-Video ist direkt nach dem Beschreibungsabschnitt eingebettet, und die Mediengalerie bleibt bildbasiert.
