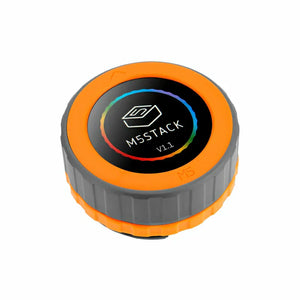

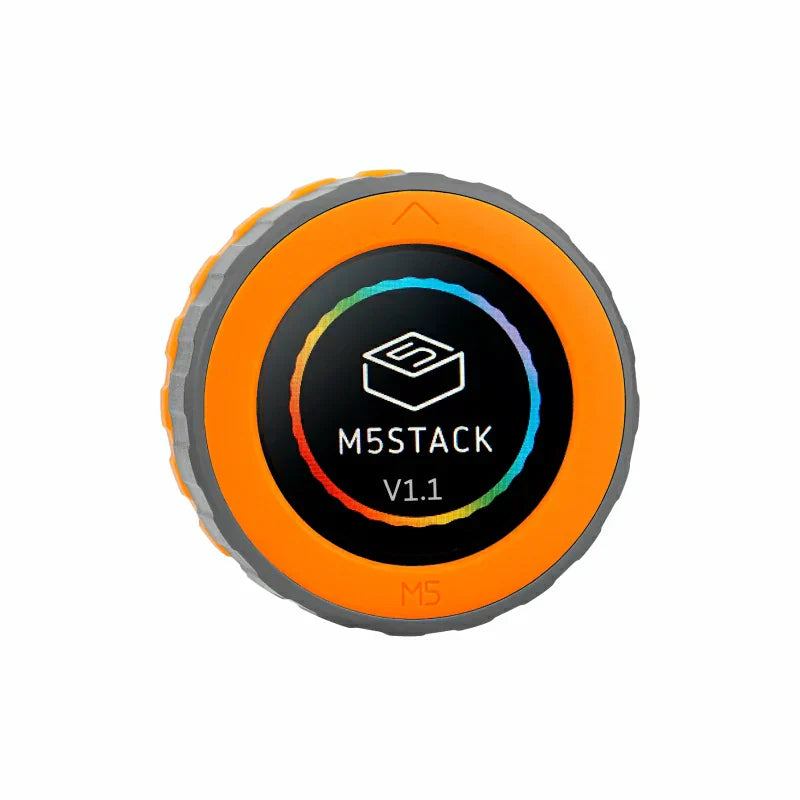

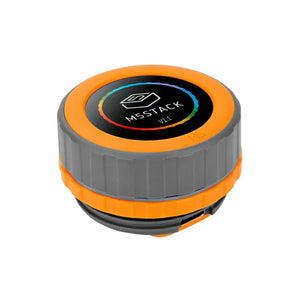

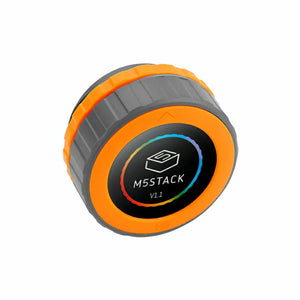

M5Stack Dial v1.1 - ESP32-S3 Smart Rotary Knopf

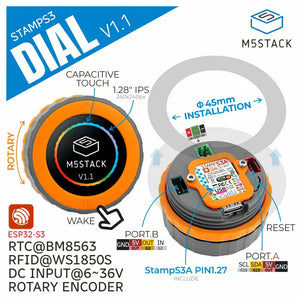

Dial v1.1 ist eine leistungsstarke, multifunktionale Embedded-Entwicklungsplatine, die ein umfassendes Upgrade des ursprünglichen Dial-Produkts darstellt. Die neue Version verwendet den brandneuen StampS3A Hauptcontroller, der die Systemverarbeitungsleistung und Stabilität weiter verbessert; gleichzeitig wurden die Antenne und Tasten des Kernmoduls optimiert, was die Leistung der drahtlosen Kommunikation und die Benutzererfahrung effektiv verbessert. Das Produkt verfügt über ein 1,28-Zoll rundes TFT-Touchscreen und einen hochpräzisen Drehgeber und wird mit einem integrierten RFID Erkennungsmodul, RTC-Schaltung, Onboard Summer und Unterbildtasten geliefert, die die Interaktion mit dem Gerät und die Alarmweckfunktionen ermöglichen. Die Stromversorgung unterstützt eine breite DC-Eingangsspannung von DC 6~36V und umfasst eine reservierte Lithiumbatterieschnittstelle sowie eine Ladeschaltung , um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Darüber hinaus erleichtern die reservierten Schnittstellen PORT.A und PORT.B die Erweiterung von I2C- und GPIO-Geräten. Dieses Produkt ist weit verbreitet in der Steuerung von Smart Homes, IoT-Anwendungen, intelligenten tragbaren Geräten, Zugangskontrollsystemen, industrieller Steuerung und Bildungs-Maker-Projekten.
Merkmale
- Runder TFT-Touchscreen
- StampS3A als Hauptsteuerung
- Drehgeber
- RFID-Detektionsmodul
- Breiter Spannungseingang

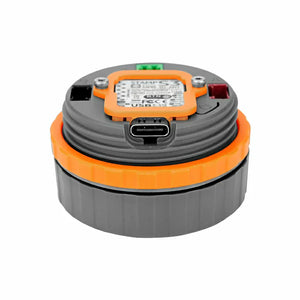

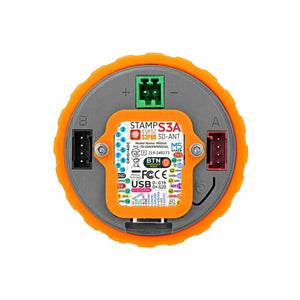

- Schnittstellenerweiterung: Reservierte PORT.A- und PORT.B-Schnittstellen
-
Programmierplattformen
Enthält
- 1 x Zifferblatt V1.1
- 1 x L-förmiger 1,5 mm Inbusschlüssel (für M2-Schrauben)
- 1 x 2,54-2P Anschluss
Anwendungen
- Smart-Home-Steuerung
- IoT-Projekte
- Zugangskontrollsysteme
- Industrielle Steuerung
Technische Daten
| Spezifikation | Parameter |
|---|---|
| SoC | ESP32-S3 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC |
| Blitz | 8MB |
| Breiter Spannungsbereich | Gleichstrom 6–36 V |
| Bildschirmtreiber | GC9A01 1,28 Zoll 240 x 240px |
| Touch-Treiber | FT3267 |
| RFID | WS1850S @ Tag-Betriebsfrequenz: 13,56 MHz, ISO/IEC 14443 Typ A/Typ B Protokoll |
| Encoder | Auflösung: 16 Positionen, 64 Impulse/Umdrehung |
| Summer | 80 dB |
| Batterieanschluss-Spezifikation | 1,25 mm-2P |
| Schlafstrom | USB-Strom: DC-5V@6.84mA (LDO-Verbrauch) Batterie nur: DC-4V@6uA |
| Arbeitsstrom | USB-Strom: DC-5V@88,19mA Batterie nur: DC-4V@100mA |
| Arbeitstemperatur | 0-40°C |
| Produktgröße | 51,0 x 51,0 x 32,3 mm |
| Verpackungsgröße | 163,0 x 120,0 x 59,0 mm |
| Produktgewicht | 46.2g |
| Bruttogewicht | 61.0g |
Unterschied zwischen M5Dial und M5Dial V1.1
| Vergleichsartikel | Dial v1.1
|
Wählen
|
|---|---|---|
| Kernmodul | StempelS3A | StampS3 |
| Antennendesign | Optimiertes Design, stärkeres Signal | Konventionelles Design |
| Wichtige Spezifikationen | Optimierter Tastenanschlag, Tasten in der Größe 4,0 x 3,0 x 2,0 mm | Tastengröße von 2,6 x 1,6 x 0,55 mm |
| Energieaufnahme | Optimiert für einen geringeren Stromverbrauch | Konventionelles Design |
Dial v1.1 Lithium-Batterie-Erweiterungsschnittstelle
Software
Arduino
Easyloader
| Easyloader | Download-Link | Bemerkungen |
|---|---|---|
| Dial v1.1 Benutzer-Demo Easyloader | Herunterladen | / |
| Dial v1.1 Knopf-Panel-Demo Easyloader | Herunterladen | / |
ESP-IDF
Schaltpläne
Modellgröße
