M5Stack CoreMP135 mit STM32MP135D

Verkaufspreis €103,84
inkl. MwSt.
Artikelnummer: M5-K135

📦 Standort des Lagers: München, Deutschland

2 auf Lager

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 30€ in Deutschland!

- EU-Länder Lieferzeit: 4~8 Arbeitstage.

- Andere Länder Lieferfrist: 2~2,5 Wochen.

Visa
PayPal
Mastercard
American Express
Shop Pay
CoreMP135-1

M5Stack CoreMP135 mit STM32MP135D

€103,84

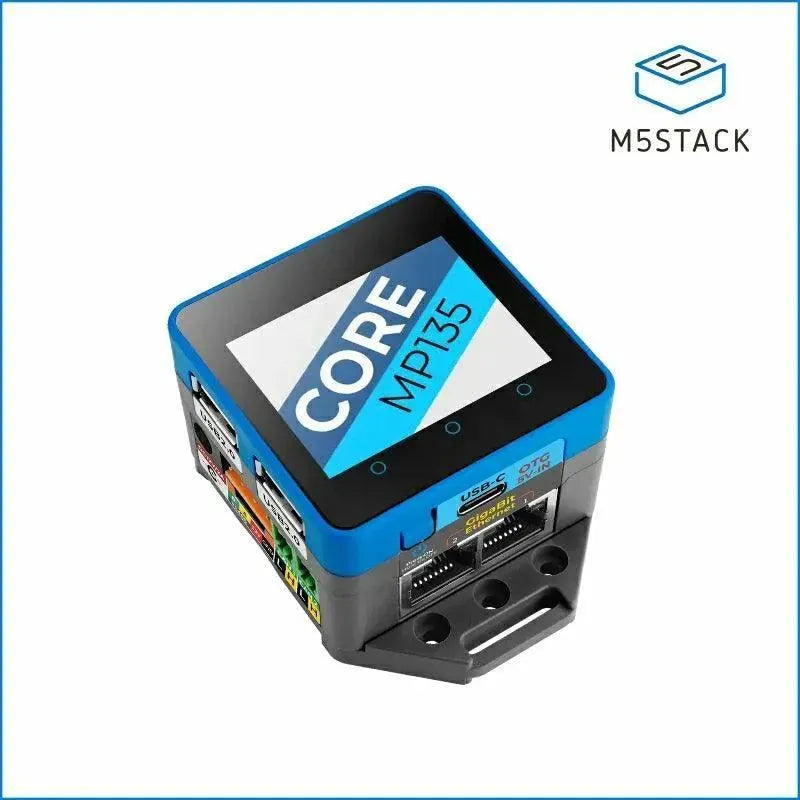

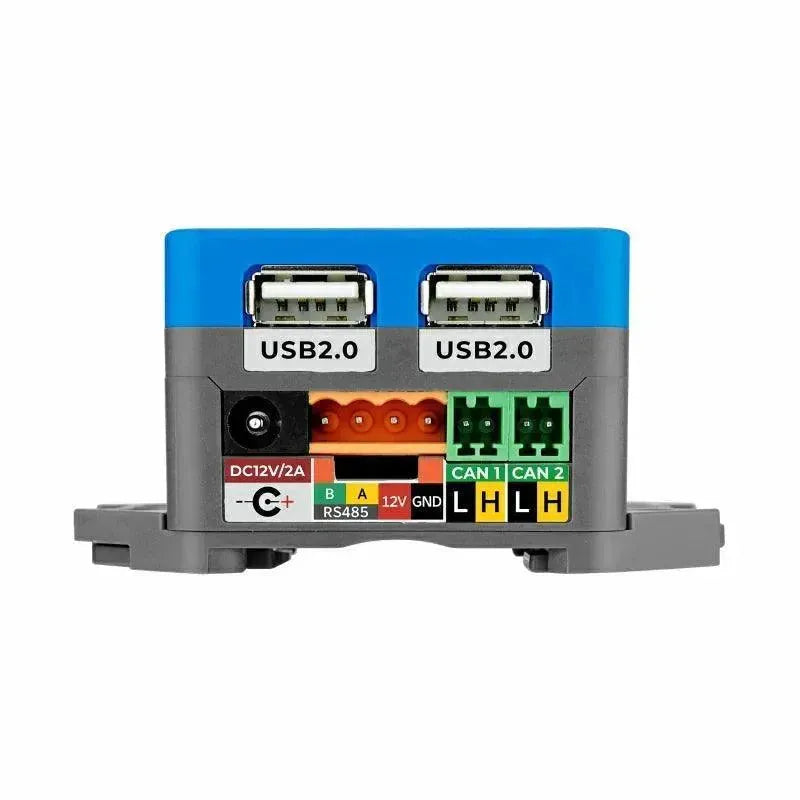

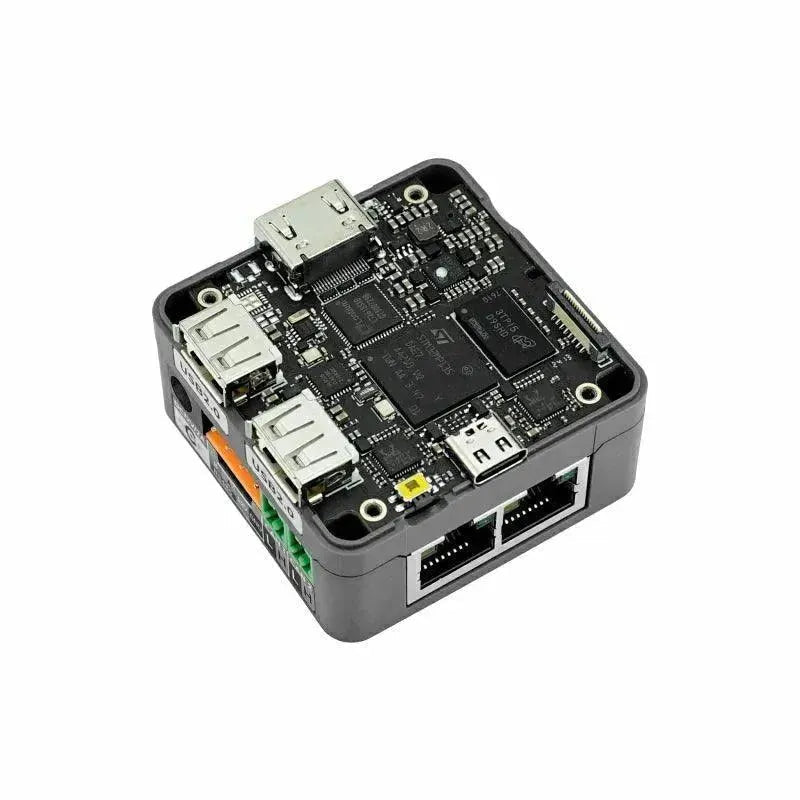

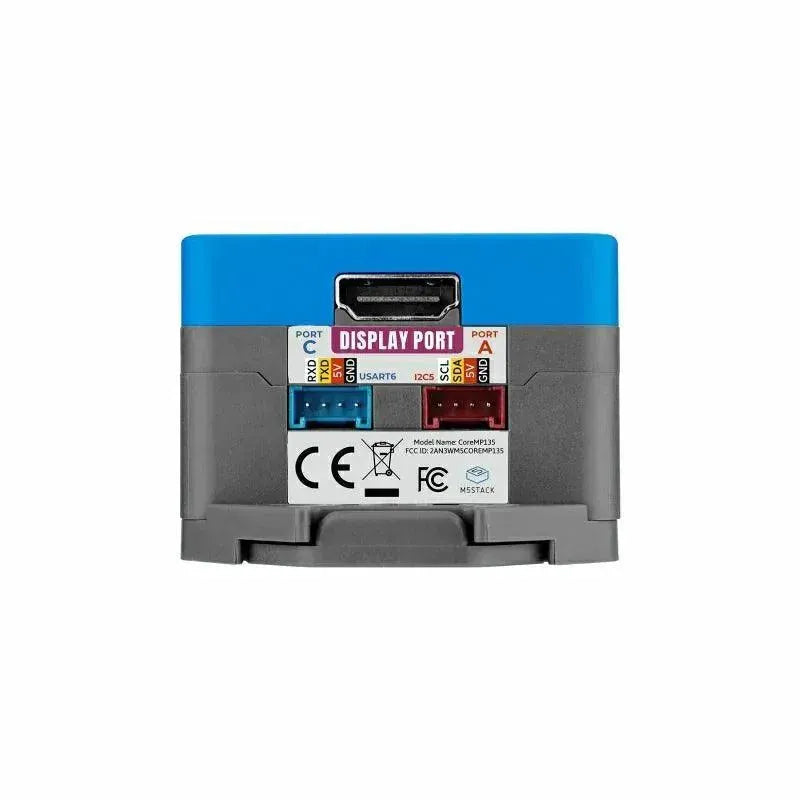

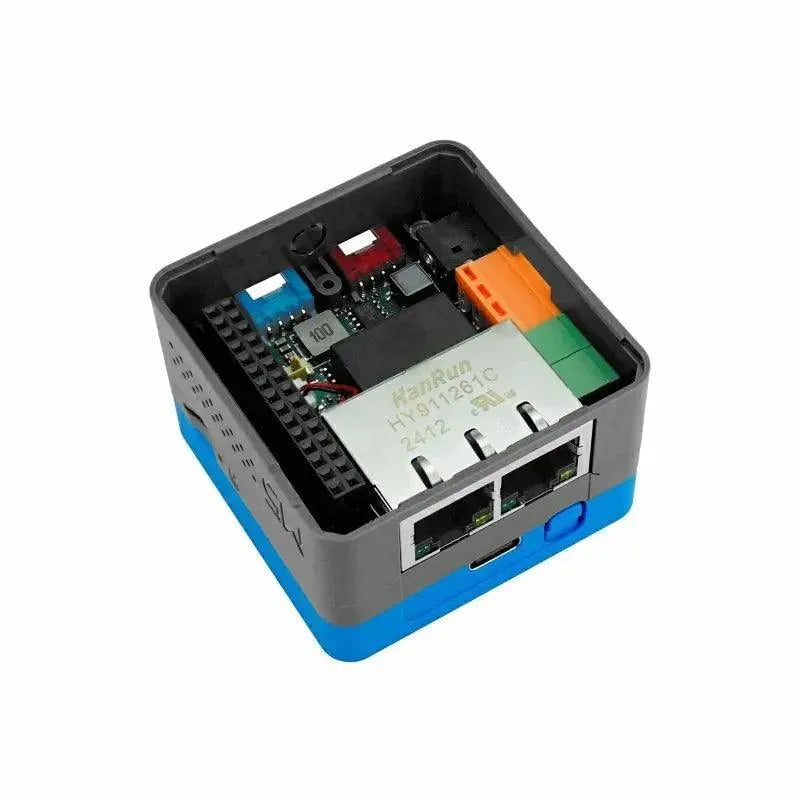

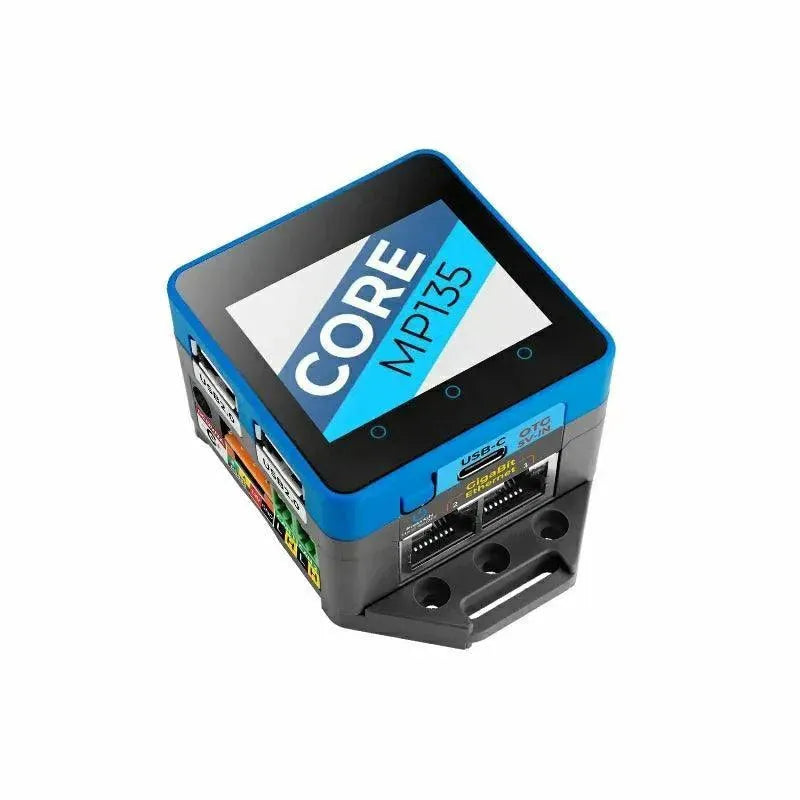

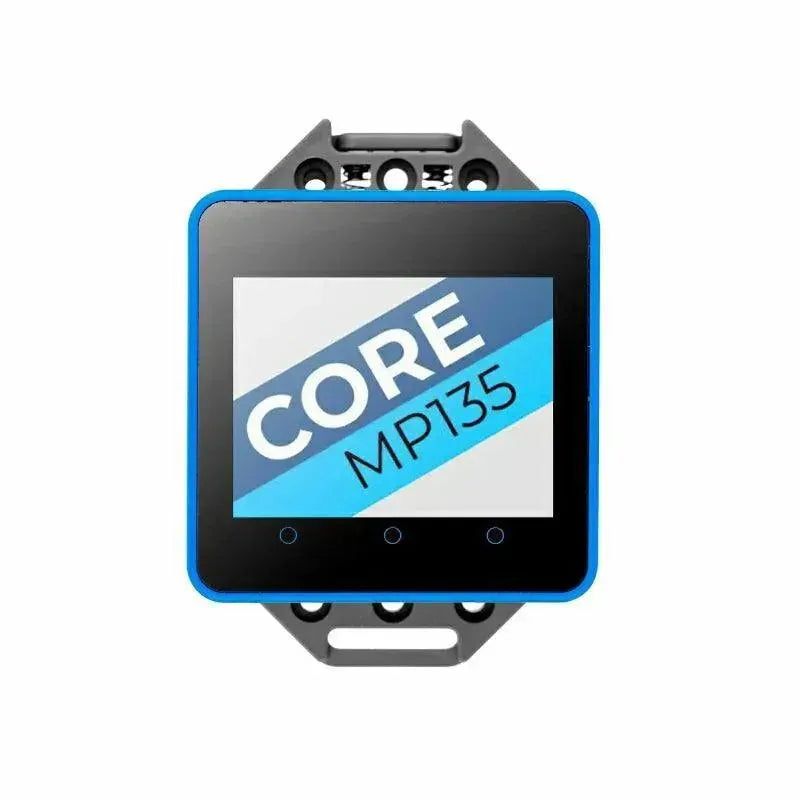

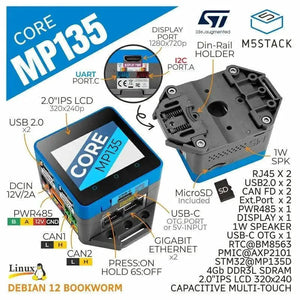

CoreMP135 ist ein integrierter Linux industrieller Steuerhost, der auf dem STM32MP135DAE7 Chip basiert. Er verfügt über einen einkernigen Arm Cortex-A7-Prozessor mit einer Frequenz von bis zu 1GHz und ist mit 4Gb DDR3L SDRAM für den Arbeitsspeicher ausgestattet. Das Gerät bietet eine Vielzahl von funktionalen Schnittstellen: Es hat 2 GbE-Ports, 1 HD-Videoausgang, 2 USB 2.0-A-Ports, 1 USB-C-Port (unterstützt OTG und Stromversorgung), einen MicroSD-Kartensteckplatz, 2 CAN FD-Schnittstellen und 1 PWR485-Schnittstelle (9~24V Stromversorgung + RS485), sowie 2 Grove (I2C & UART) Schnittstellen. In Bezug auf die Mensch-Maschine-Interaktion verfügt es über einen 2,0-Zoll-IPS-kapazitiven Touchscreen und einen 1W-Lautsprecher (16 Bit I2S betrieben). Das Gerät ist für einen niedrigen Stromverbrauch ausgelegt und nutzt einen AXP2101-Strommanagement-Chip sowie eine integrierte RTC (BM8563) für geplante Weck- und Schlaffunktionen und unterstützt einen wiederaufladbaren Akku. Es enthält eine DC-Strombuchse, die eine externe DC12V@2A-Stromversorgung unterstützt. Der Host wird mit einer MicroSD-Karte geliefert, die mit dem Debian-System vorinstalliert ist und beim Booten einsatzbereit ist. Geeignet für verschiedene Installationsszenarien, ist die Unterseite des Geräts mit einer DIN-Schienen-Basisplatte ausgestattet, die eine einfache Wandmontage und Schraubfixierung ermöglicht. Es ist anwendbar in der fortschrittlichen industriellen Automatisierung, im Smart Home und in Multimedia-Entertainment-Geräten, in industriellen IoT-Edge-Gateways und als zentrale Steuerungseinheit für die Robotermotion.

Merkmale

  • STM32MP135DAE7@Arm Cortex-A7@1GHz
  • Linux-Standardplattform
  • Umfangreiche Peripherieschnittstellen (CAN\RS485\Gigabit-Netzwerkport usw.)
  • 2,0-Zoll-Touchscreen
  • PMU
  • Audioausgang
  • MicroSD- und 4 GB DDR3L SDRAM-Laufspeicher
  • M5BUS&PORT Klimaanlage

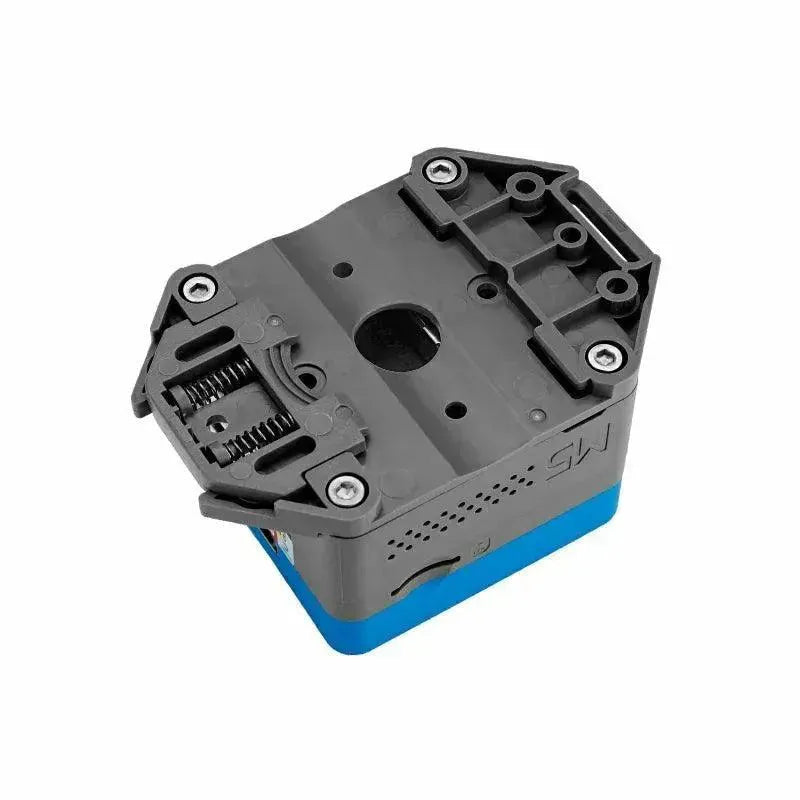

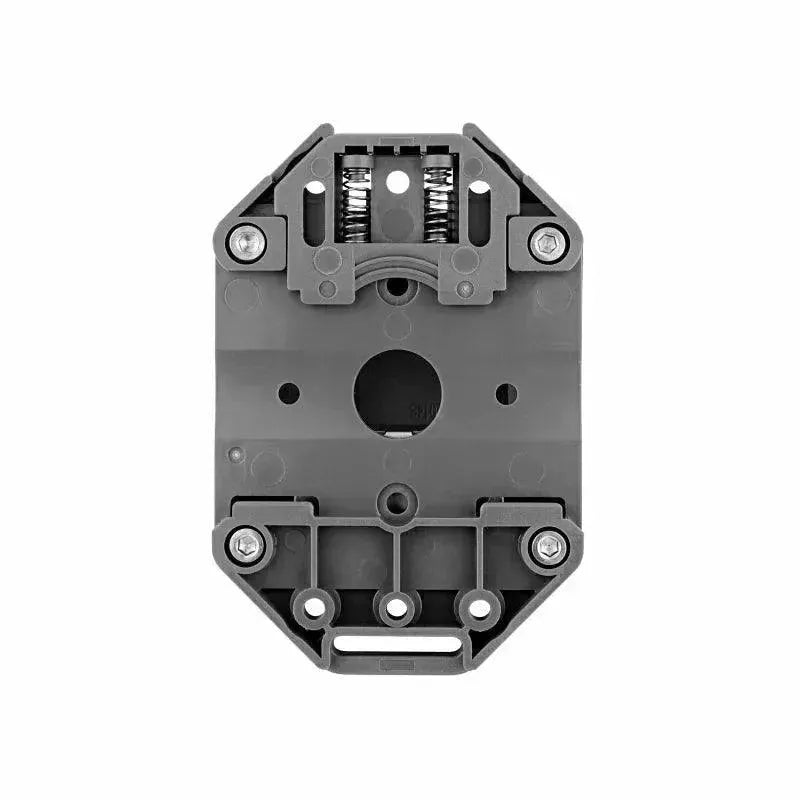

  • DIN-Schienen sind einfach zu installieren

Inklusive

  • 1 x CoreMP135
  • 1x M3 Inbusschlüssel
  • 1x VH3.96-4P
  • 2x Klemme 2,54mm-2P (grün)
  • 1x MicroSD-Karte (bereits im Gerät installiert)
  • 1x Spezifikation

Anwendungen

  • Automatisierung in der Industrie
  • Intelligentes Zuhause
  • Industrielles IoT Edge Gateway
  • Bildung und Entwicklung
  • Roboter-Bewegungszentrumssteuerung

Spezifikation

Ressourcen Parameter
MCU STM32MP135DAE7@Single-Core-Arm-Cortex-A7-Prozessor, Hauptfrequenz 1 GHz
Energieverwaltungschip AXP2101
485 Kommunikation MAX3485
CAN-Kommunikation Zweikanaliger SIT1051T/3 (Hochgeschwindigkeits-FDCAN)
USB-Hub-Schnittstelle GL852G (2x USB2.0)
1x USBC (Unterstützung für OTG und Stromversorgung)
HD-Video-Schnittstellenchip LT8618SXB, unterstützt bis zu 24 Bit Farbtiefe
DDR3L SDRAM 4 GB

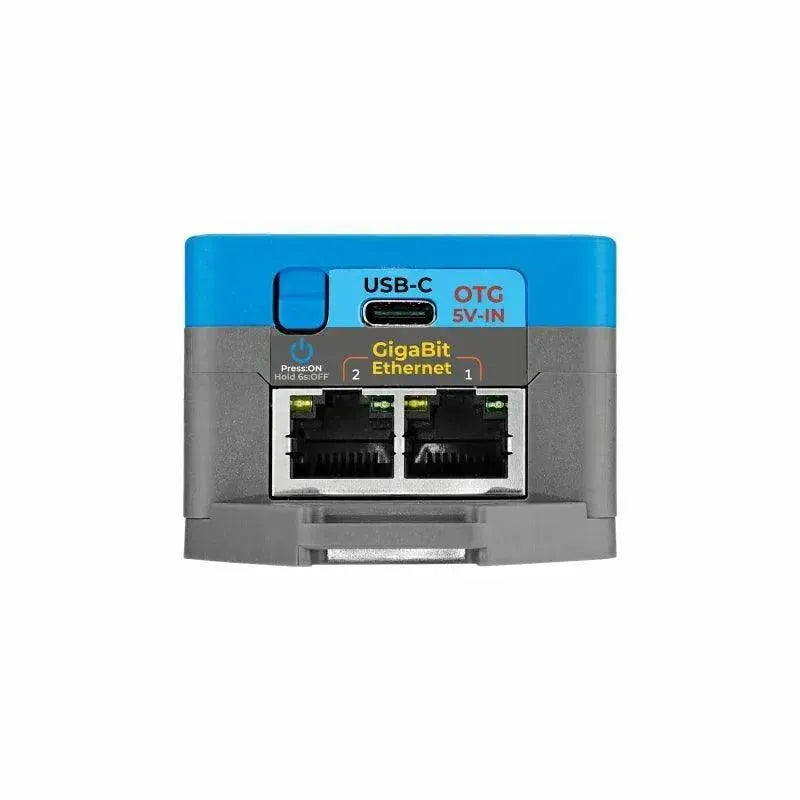

Ethernet RTL8211F (unterstützt eine Datenrate von bis zu 1 Gbit/s)
2x RJ45
Echtzeituhr BM8563
Bildschirm ILI9342C (2,0-IPS-LCD)
Auflösung: 240*320px
Berühren FT6336U
Leistungsverstärker NS4168 (Mono-Leistungsverstärker der Klasse D)
I2S serieller digitaler Audioeingang
Unterstützt eine Vielzahl von Abtastraten: 8 kHz ~ 96 kHz
Lautsprecher 1W@4Ω
Gleichstromeingang DC12V/2A
Betriebstemperatur 0-40°C
Stromversorgung DC12V@2A ODER USB-C 5V@3A
Produktgröße 54 x 54 x 34,5 mm
Packungsgrösse 81*54*39,5 mm
Produktgewicht 99.5g
Paketgewicht 155.9g
