M5Stack Core2 ESP32 IoT-Entwicklungskit V1.1

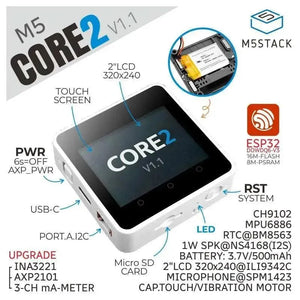

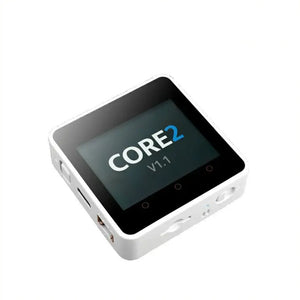

Der M5Stack Core2 V1.1 ist mit einem 2,0-Zoll integrierten kapazitiven Touchscreen ausgestattet. Die drei Punkte auf der Vorderseite des Bildschirms sind integraler Bestandteil der Touch-Oberfläche. M5Stack Core2-Nutzer haben die Möglichkeit, die Hot-Zone-Kartierung zu konfigurieren, um drei virtuelle Tasten durch Programmierung zu erstellen, wodurch vielfältige Mensch-Maschine-Interaktionserlebnisse ermöglicht werden. Darüber hinaus ist der M5Stack Core2 V1.1 mit einem integrierten Vibrationsmotor ausgestattet, der haptisches Feedback und Vibrationsalarmfunktionen bietet.
Der M5Stack Core2 V1.1 ist mit einem integrierten Echtzeituhr (RTC) Modul und einer speziellen Batterie zur Stromversorgung der RTC ausgestattet, die eine präzise Zeitfunktionalität gewährleistet. Darüber hinaus reguliert der AXP2101 Strommanagement-Chip den Stromverbrauch des Geräts optimal. Der M5Stack Core2 V1.1 verfügt über eine integrierte blaue Stromanzeige, die verwendet werden kann, um spezifische Funktionen auszuführen oder Statusanzeigen basierend auf den Anforderungen der Anwendung des Benutzers anzuzeigen. Darüber hinaus umfasst dieses Gerät einen MicroSD-Kartensteckplatz, einen Lautsprecher und einen hochwertigen I2S-Digitalaudio-Schnittstellen-Verstärkerchip. Die auf der Rückseite des Geräts montierte Erweiterungsplatine enthält einen 6-Achsen-Inertialmesseinheit (IMU) Sensor und ein Mikrofon, wodurch die Funktionalität verbessert und die potenziellen Anwendungen erweitert werden.
M5Stack Core2 V1.1 Funktionen
-
ESP32-basiertes, integriertes WLAN
-
16 M Flash, 8 M PSRAM
-
Eingebauter Lautsprecher, Betriebsanzeige, Vibrationsmotor, RTC, I2S-Verstärker, kapazitiver Touchscreen, Netzschalter, Reset-Taste
-
TF-Kartensteckplatz (maximal 16 GB)
-

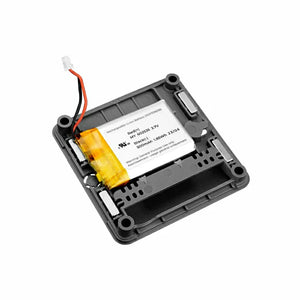

Eingebauter Lithium-Akku, ausgestattet mit Power-Management-Chip
-

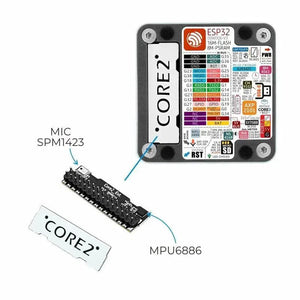

Unabhängige kleine Platine mit integrierter 6-Achsen-IMU und PDM-Mikrofon
-
M-Bus-Buchse und -Pins
-
M5Stack Core2 V1.1 Kompatibel mit plattformübergreifender Entwicklung:
Inklusive
-
1x M5Stack Core2 V1.1
-
1x Typ-C USB (20 cm)
-
1x INBUSSCHLÜSSEL
M5Stack Core2 V1.1 Anwendungen
-
Terminal-Controller für das Internet der Dinge
-
MINT-Bildungsprodukt
-
DIY-Kreation
-
Smart-Home-Ausstattung
M5Stack Core2 V1.1 Spezifikation
| Ressourcen | Parameter |
|---|---|
| ESP32-D0WDQ6-V3 | 240-MHz-Dual-Core, 600 DMIPS, 520 KB SRAM, WLAN |
| Blitz | 16MB |
| PSRAM | 8MB |
| Eingangsspannung | 5 V bei 500 mA |
| Schnittstelle | TypeC x 1, GROVE(I2C+I/0+UART) x 1 |
| IPS-LCD-Bildschirm | 2.0"@320*240 ILI9342C |
| Touch-Screen | FT6336U |
| Lautsprecher | 1W@NS4168 |
| LEDs | Grüne Betriebsanzeige |
| Taste | Ein-/Aus-Taste, RST-Taste, Taste für den virtuellen Bildschirm*3 |
| Vibrationserinnerung | 1027DC Vibrationsmotor |
| MIKROFON | SPM1423 |
| I2S-Leistungsverstärker | NS4168 |
| 6-Achsen-IMU | MPU6886 |
| Echtzeituhr | BM8563 |
| PMU | AXP192 |
| USB-Chip | CH9102F |
| DC/DC-Boost | SY7088 |
| TF-Kartensteckplatz | 16G Max |
| Lithiumbatterie | 500 mAh bei 3,7 V |
| Antenne | 2,4G 3D-Antenne |
| Betriebstemperatur | 0 °C bis 60 °C |
| Spezifikationen der Basisschraube | Senkkopf mit Innensechskant M3 |
| Reservierte Schnittstelle für die interne Leiterplatte | Batterieschnittstelle (Spezifikation: 1,25 mm-2P) USB-Leitungsschnittstelle (Spezifikation: 1,25 mm-4P) |
| Gehäusematerial | Kunststoff (PC) |
| Produktgröße | 54 x 54 x 16,5 mm |
| Packungsgrösse | 75 x 60 x 20 mm |
| Produktgewicht | 54.8g |
| Paketgewicht | 83.9g |
M5Stack Core2 V1.1 USB-Laufwerk
Hinweis: M5Stack Core2 verfügt derzeit über zwei Versionen des CH9102F A USB-Chips. Benutzer können die Treiber (
CH9102) installieren, die mit beiden ICs gleichzeitig kompatibel sind, um sicherzustellen, dass die Gerätetreiber normal funktionieren.Lernen
Energieverwaltung
Ausschalten: Drücken und halten Sie die linke Einschalttaste des M5Stack Core2 für 4 Sekunden.
Zurücksetzen: Drücken Sie einmal die RST-Taste auf der Unterseite.
Erweiterungsmodule/Kompatibilität
M5Stack Core2 V1.1 Schaltpläne
PinKarte
LCD & TF-Karte (LCD: 320x240 TF-Karte maximale Größe 16GB)
| ESP32-Chip | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 | |||
|---|---|---|---|---|---|---|---|---|
| AXP2101-Chip | AXP_ALDO2 | AXP_BLDO1 | AXP_ALDO4 | |||||
| ILI9342C | MISO | RAUCH | SCK | ES | Gleichstrom | RST | BL | PWR |
| ESP32-Chip | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| TF-Karte | MISO | RAUCH | SCK | ES |
CAP.TOUCH (I2C Addr: 0x38)
| ESP32-Chip | GPIO21 | GPIO22 | GPIO39 | |
|---|---|---|---|---|
| AXP2101 | AXP_ALDO2 | |||
| FT6336U | SDA | SCL | INT | RST |
Mikrofon & NS4168 (Lautsprecher)
| ESP32-Chip | GPIO12 | GPIO0 | GPIO2 | AXP_ALDO3 | GPIO34 |
|---|---|---|---|---|---|
| NS4168 | BCLK | LRCK | DATEN | SPK_DE | |
| Mikrofon | CLK | DATEN |
AXP Power Indicator Light
| AXP2101 | VRTC | DLDO1 |
|---|---|---|
| LED Blau | Vcc | |
| Vibrationsmotor | Vcc |
Echtzeituhr
| ESP32-Chip | GPIO21 | GPIO22 | |
|---|---|---|---|
| AXP2101 | AXP_IRQ | ||
| BM8563 | SDA | SCL | INT |
IMU (3-Achsen-Gyroskop & 3-Achsen-Beschleunigungsmesser)
| ESP32-Chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
USB-zu-Seriell-Chip
| ESP32-Chip | GPIO1 | GPIO3 |
|---|---|---|
| CH9102F | RXD | TXD |
Interner I2C-Anschluss
| ESP32-Chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| AXP2101 | SDA | SCL |
| BM8563 | SDA | SCL |
| FT6336U | SDA | SCL |
| INA3221 | SDA | SCL |
M5PORT DEFINIEREN
| HAFEN | STIFT | NOTIZ: |
|---|---|---|
| PORT-A (Rot) | G32/33 | I2C |
| PORT-B (Schwarz) | G26/36 | DAC/ADC |
| PORT-C (Blase) | G13/14 | UART |
ESP32 ADC/DAC (Für weitere Informationen zu Pin-Zuweisung und Pin-Neuzuordnung, siehe ESP32-Datenblatt )
| ADC1 | ADC2 | DAC1 | DAC2 |
|---|---|---|---|
| 8 Kanäle | 10 Kanäle | 2 Kanäle | 2 Kanäle |
| G32-39 | G0/2/4/12-15/25-27 | G25 | G26 |
M5Stack Core2 v1.1 M-BUS Schaltplan
M5Stack Core2 v1.1 BUS
Modellgröße
M5Stack Core2 V1.1 Software
Arduino
Plattform.IO
[env:m5stack-core2]
plattform = espressif32@6.3.2
board = m5stack-core-esp32
Rahmen = Arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
-DBOARD_HAS_PSRAM
-mfix-esp32-psram-cache-problem
-DCORE_DEBUG_LEVEL=5
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
USB-Treiber
CH9102 Version. Nach dem Entpacken des Pakets wählen Sie das Installationspaket aus, das der Bit-Version Ihres Betriebssystems entspricht, um die Installation durchzuführen. (Wenn Sie sich nicht sicher sind, welchen USB-Chip Ihr Gerät verwendet, können Sie beide Treiber installieren. Während der Installation von CH9102_VCP_SER_MacOS v1.7, ein Fehler kann auftreten, aber die Installation ist tatsächlich abgeschlossen und kann ignoriert werden.) Wenn Sie auf Probleme stoßen, wie z.B. das fehlerhafte Herunterladen von Programmen (z.B. Zeitüberschreitung oder "Fehler beim Schreiben in den Ziel-RAM"), versuchen Sie, den Gerätetreiber neu zu installieren.| Treibername | Unterstützte Chips | Download-Link |
|---|---|---|
| CH9102_VCP_SER_Windows | CH9102 | Herunterladen |
| CH9102_VCP_SER_MacOS v1.7 | CH9102 | Herunterladen |
Versionsänderung
| Veröffentlichungsdatum | Produktänderungen | Notizen |
|---|---|---|
| / | Erste VeröffentlichungCore2 | / |
| 2023.11 | M5Stack Core2 v1.1 | Ändern Sie den PMU-Strommanagement-Chip zu AXP2101+INA3221/ RTC-Strombatterie hinzufügen/ Die Stromanzeige ändert sich zu blau. |
Versionsvergleich
1. Die Energieverwaltungslösung wurde von M5Stack Core2 (AXP192) auf M5Stack Core2 v1.1 (AXP2101+INA3221) aktualisiert. Die IDs von AXP192 und AXP2101 sind unterschiedlich, und das Programm verwendet dies als Marker, um zwischen den Versionen zu unterscheiden.
2. Die Stromanzeige wurde von grün auf blau geändert.
3. Eine Backup-Batterie für den RTC-Chip hinzugefügt, um eine genaue Zeitmessung auch bei ausgeschaltetem Gerät zu gewährleisten.
