M5Stack CM4Stack Entwicklungs-Kit

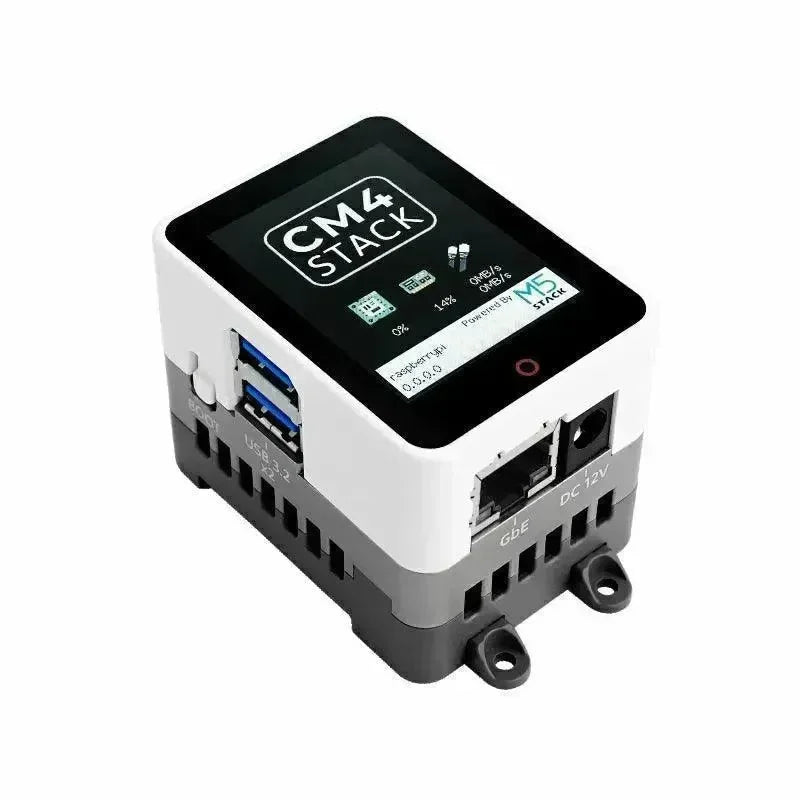

CM4STACK ist ein integrierter Mikrocontroller, der auf dem Raspberry Pi Compute Module 4 basiert und das CM4104032-Modul nutzt, um Wi‑Fi, 4 GB RAM und 32 GB eMMC-Speicher in einem kompakten, leistungsstarken Paket zu vereinen – ideal zur Rationalisierung von Projekten und zur Erzielung herausragender Leistung.
Der 2,0-Zoll IPS-LCD-Touchscreen mit einer Auflösung von 320 x 240 sorgt für gestochen klare Bilder, während zwei USB 3.2 Typ-A Ports (PCIe+ASM3042) sowie eine vielseitige USB-C-Schnittstelle (2.0) OTG-Unterstützung und Stromversorgung bieten; HDMI, Gigabit-Ethernet RJ45 und DC-JACK 12V @ 3A gewährleisten nahtlose Konnektivität und einfache Systemintegration.

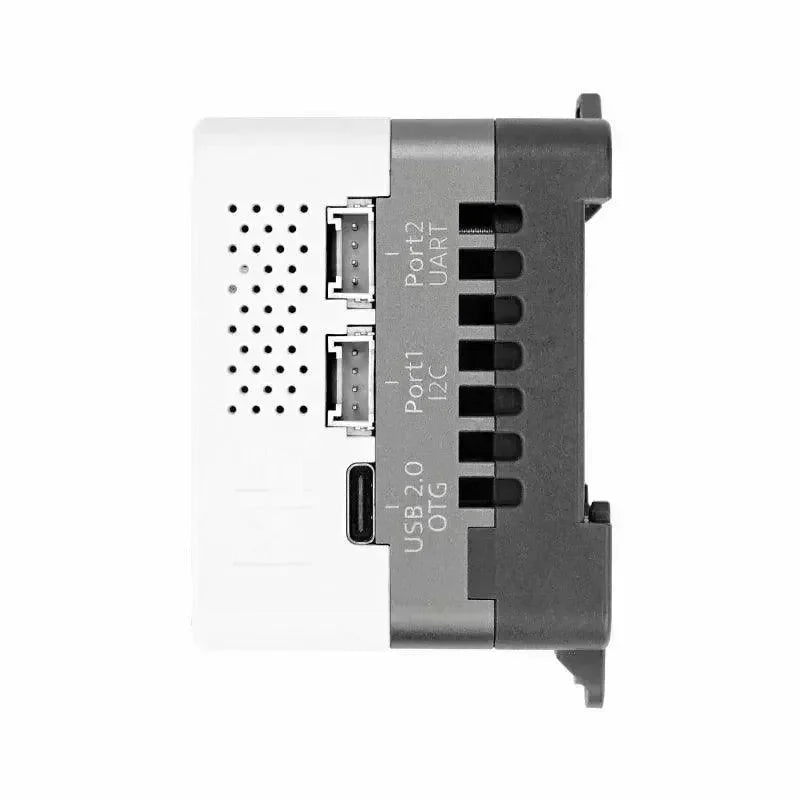

CM4STACK geht bei Erweiterbarkeit und Sicherheit weiter als das Grundsystem: Zwei HY2.0-4P-Erweiterungsports liefern I2C- und UART-Schnittstellen zur einfachen Integration zusätzlicher Module; ein integrierter 2-W-Lautsprecher sowie ein 16-Bit-I2S-Verstärker AW88298 garantieren hochwertige Audioausgabe; zudem sorgen der dedizierte ATECC608B-Sicherheitsverschlüsselungschip und der RTC-Chip BM8563 für verbesserten Datenschutz und präzise Zeitfunktionen.

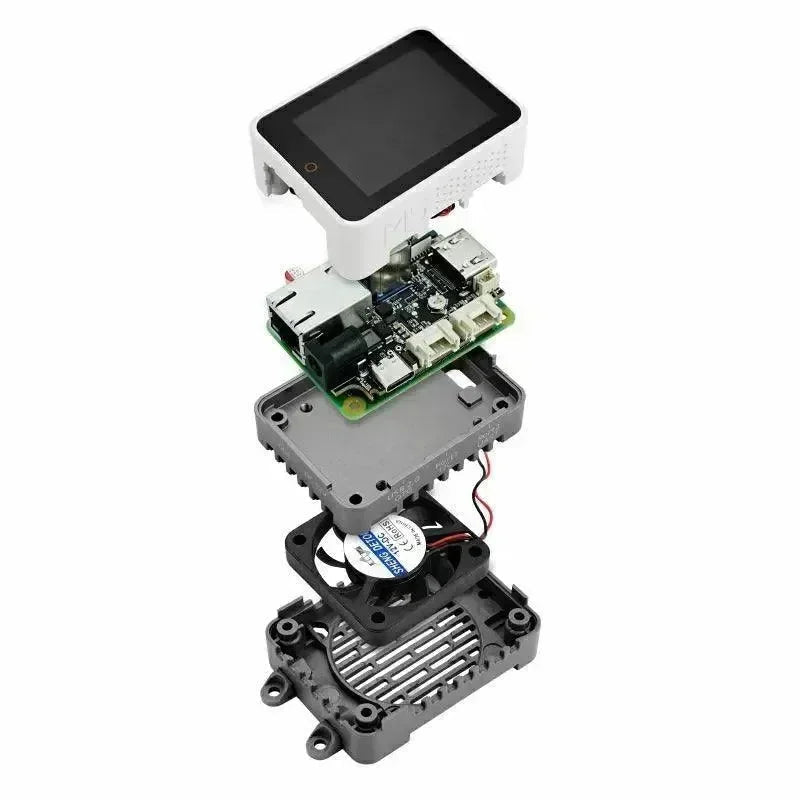

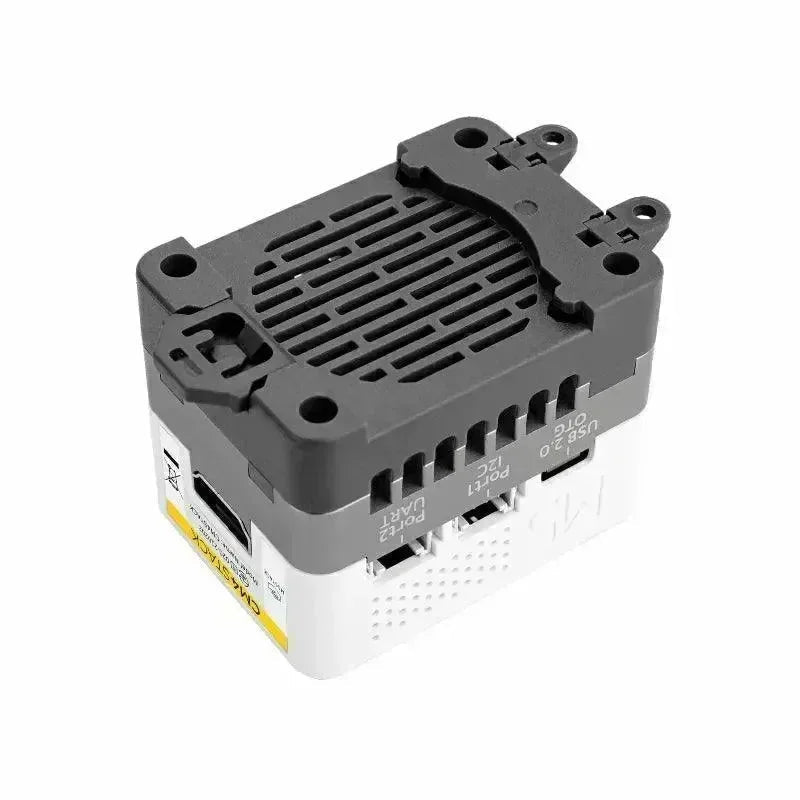

Für optimale Kühlung sorgt ein aktiver Lüfter in Verbindung mit einem Aluminium-Kühlkörperrahmen; vielseitige Montageoptionen wie DIN-Schiene, Wandaufhängung und Schraubbefestigung machen CM4STACK zur idealen Lösung für industrielle Automatisierung, Smart Home und IoT-Anwendungen – erfahren Sie die Leistungsfähigkeit und Flexibilität von CM4STACK und erschließen Sie neue Möglichkeiten für Ihre Projekte.
Erfahren Sie mehr über die CM4Stack-Bootkonfiguration , besuchen Sie CM4Stack Kurzanleitung.
| Artikelnummer | Unterschied |
|---|---|
| K127 | Gepaart mit japanischem Netzteil |
| K127-US | Gepaart mit einem amerikanischen Netzteil |
| K127-EU | Gepaart mit einem europäischen Netzteil |
Merkmale
- Hochleistungsfähiges eingebettetes System: Integrierte mehrere leistungsstarke Chips und Schnittstellen, ausgestattet mit einem 2,0-Zoll-LCD-Bildschirm und Touch-Funktion, in der Lage, hochwertige Videos und Bilder anzuzeigen.

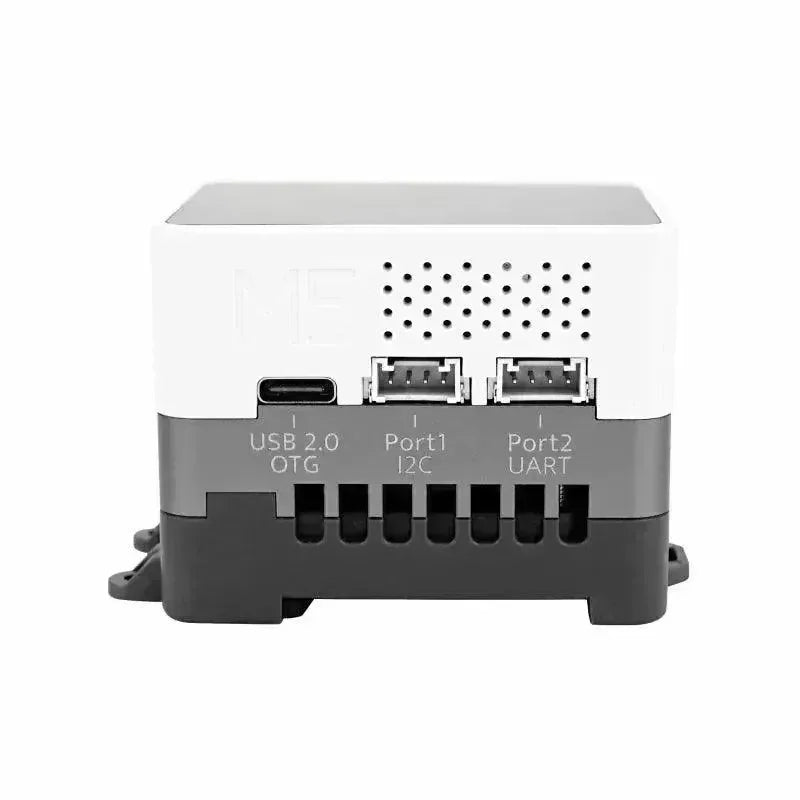

- Mehrere Schnittstellen und Funktionen: einschließlich Antennenschnittstelle, 2-W-Lautsprecher, HDMI-Schnittstelle, USB-C (2.0)-Schnittstelle, USB3.2-Schnittstelle, Gigabit-Ethernet-Schnittstelle (RJ45), I2C-Schnittstelle, serieller Anschluss und Gleichstrom-Eingangsanschluss, unterstützt verschiedene Peripheriegeräte Geräte und Datenübertragungsmethoden.
- Sicherheitsleistung: Ausgestattet mit einem Sicherheitsauthentifizierungschip AW32901ID-KEY (ATECC608B), der eine sichere Datenübertragung und -speicherung ermöglicht.
- Uhrfunktion: ausgestattet mit RTC-Chip BM8563, fähig zur Uhrfunktion.
- Wärmeableitungsdesign: Ausgestattet mit einer Wärmeableitungsbasis und einem Wärmeableitungsventilator, um einen stabilen Systembetrieb über einen langen Zeitraum zu gewährleisten.

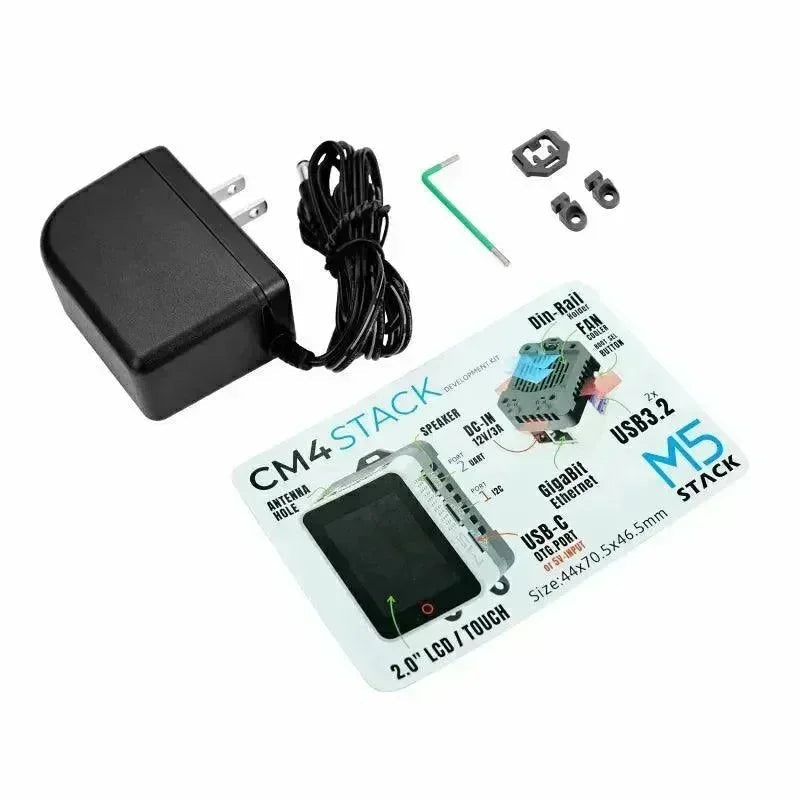

Inklusive
- 1 x CM4Stack

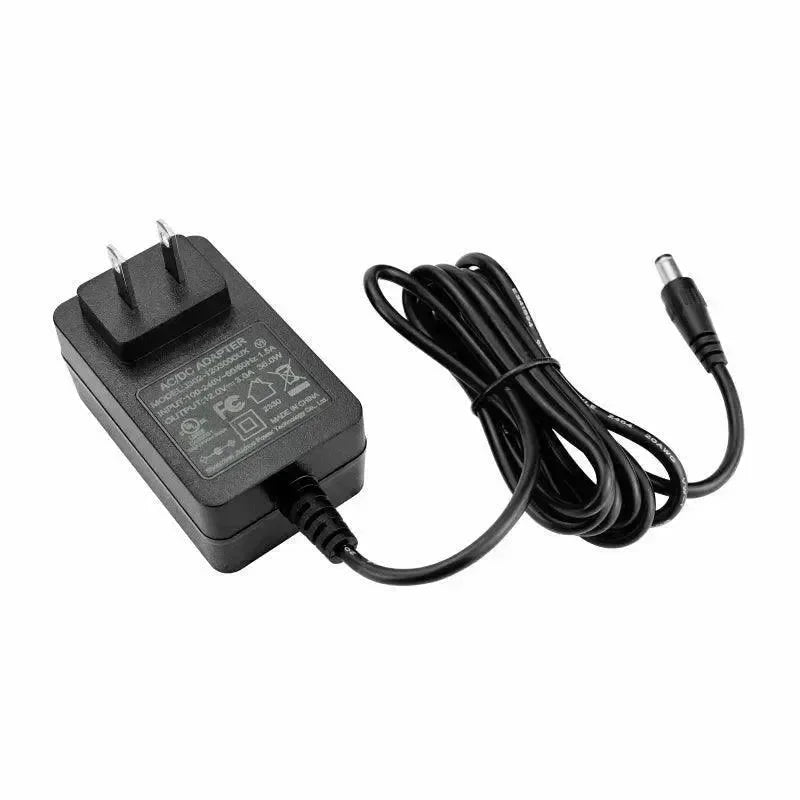

- 1 x CM4Stack-Netzteil (Eingang: 100–240 VAC, Ausgang: DC_12 V, 3 A)
- 1 x Inbusschlüssel 2mm
- 1 x CM4Stack Bedienungsanleitung
- 1 x CM4Stack Basis-Snap
- 1 x CM4Stack Schraubenhalter
Anwendungen
- Industrielle Automatisierung
- Intelligentes Zuhause
- Internet der Dinge (IoT)
- Bildung und Entwicklung
Spezifikation
| Ressourcen | Parameter |
|---|---|
| CM4 Mainboard | CM4104032, Prozessor: Broadcom BCM2711, Quad-Core Cortex-A72 64-Bit-SoC, Taktfrequenz 1,5 GHz, laufender Speicher (RAM): 4G, Speicher (eMMC): 32G |
| 2,0-Zoll-LCD | Bildschirm mit Touch-Funktion und ST7789V2-Controller |
| Antennenschnittstelle | Anschluss für eine externe Antenne |
| Lautsprecher | 2-W-Audioausgang mit AW88298-Treiber |
| USB-C-Anschluss | USB 2.0-Anschluss mit OTG-Funktion, angetrieben durch MP8759- und AW32901-Controller |
| I2C-Schnittstelle | Integrierte Schaltkreisschnittstelle zur Kommunikation mit anderen Geräten |
| Serielle Schnittstelle | Kommunikationsschnittstelle zum Senden und Empfangen serieller Daten |
| AC-Stromversorgungseingang | 100-240VAC-Stromeingangsanschluss |
| DC-Stromversorgungseingang | 12V/3A DC-Stromeingangsanschluss |
| Gigabit-Ethernet-Anschluss | RJ45-Anschluss zum Anschluss an ein Gigabit-Ethernet-Netzwerk |

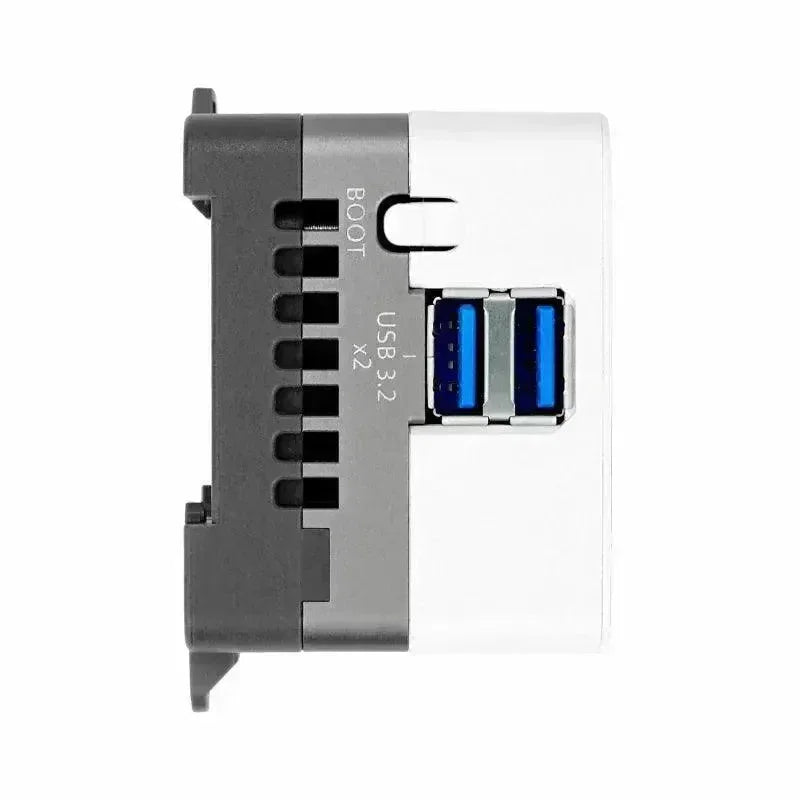

| USB 3.2-Anschlüsse | Zwei USB 3.2-Anschlüsse mit ASM3042-Controllern |

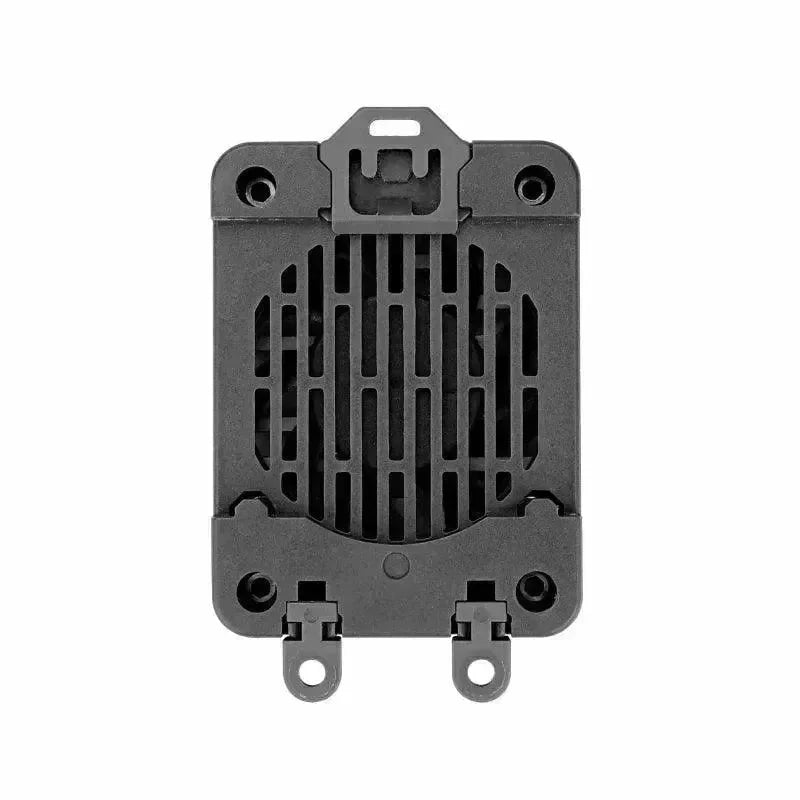

| Aluminium-Kühlkörper | Auf DIN-Schiene montierter Kühlkörper mit integriertem Lüfter (ME1502) |
| Download-Button | Schaltfläche zum Aufrufen des Download-Modus |
| HDMI-Anschluss | Anschluss zur Übertragung von hochauflösendem Video und Audio |
| Echtzeituhr | Echtzeituhrmodul mit BM8563 |
| SY8003 und ME1502 | Energieverwaltungs- und Steuer-ICs |
| AW88298 | Audioverstärker-IC |
| MP8759 und AW32901 | USB-Stromversorgungs- und Typ-C-Port-Steuerungs-ICs |
| ID-SCHLÜSSEL (ATECC608B) | kryptografischer Authentifizierungs-IC für sichere Kommunikation |
| ASM3042 | USB 3.2-Hostcontroller |
| BM8563 | Echtzeituhr-IC |
| W-LAN | 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac |

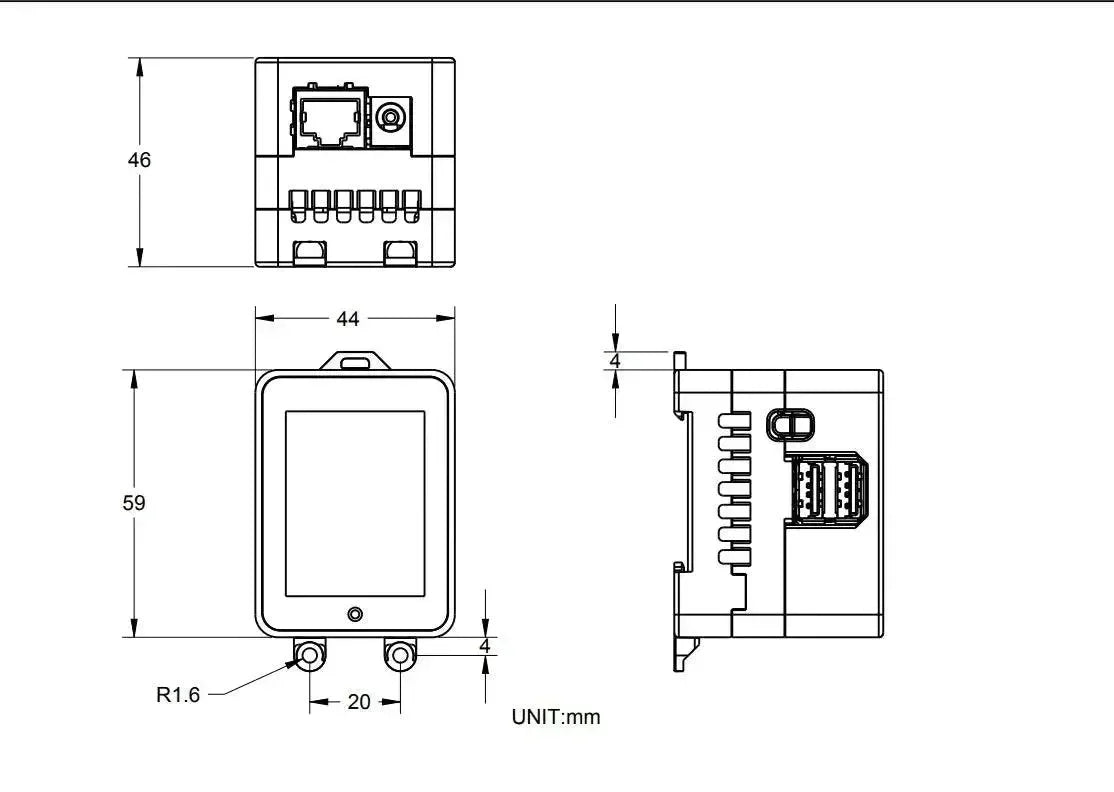

| Produktgröße | 59*46*44 mm |
| Packungsgrösse | 160 mm * 107 mm * 47 mm |
| Produktgewicht | 118.8g |
| Paketgewicht | 353.4g |
