M5Stack Chain Angle (STM32G031)

M5Stack Chain Angle (STM32G031)

€8,95

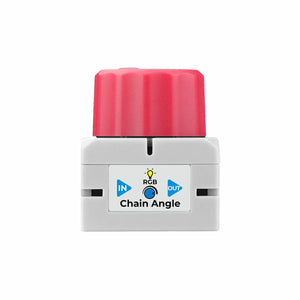

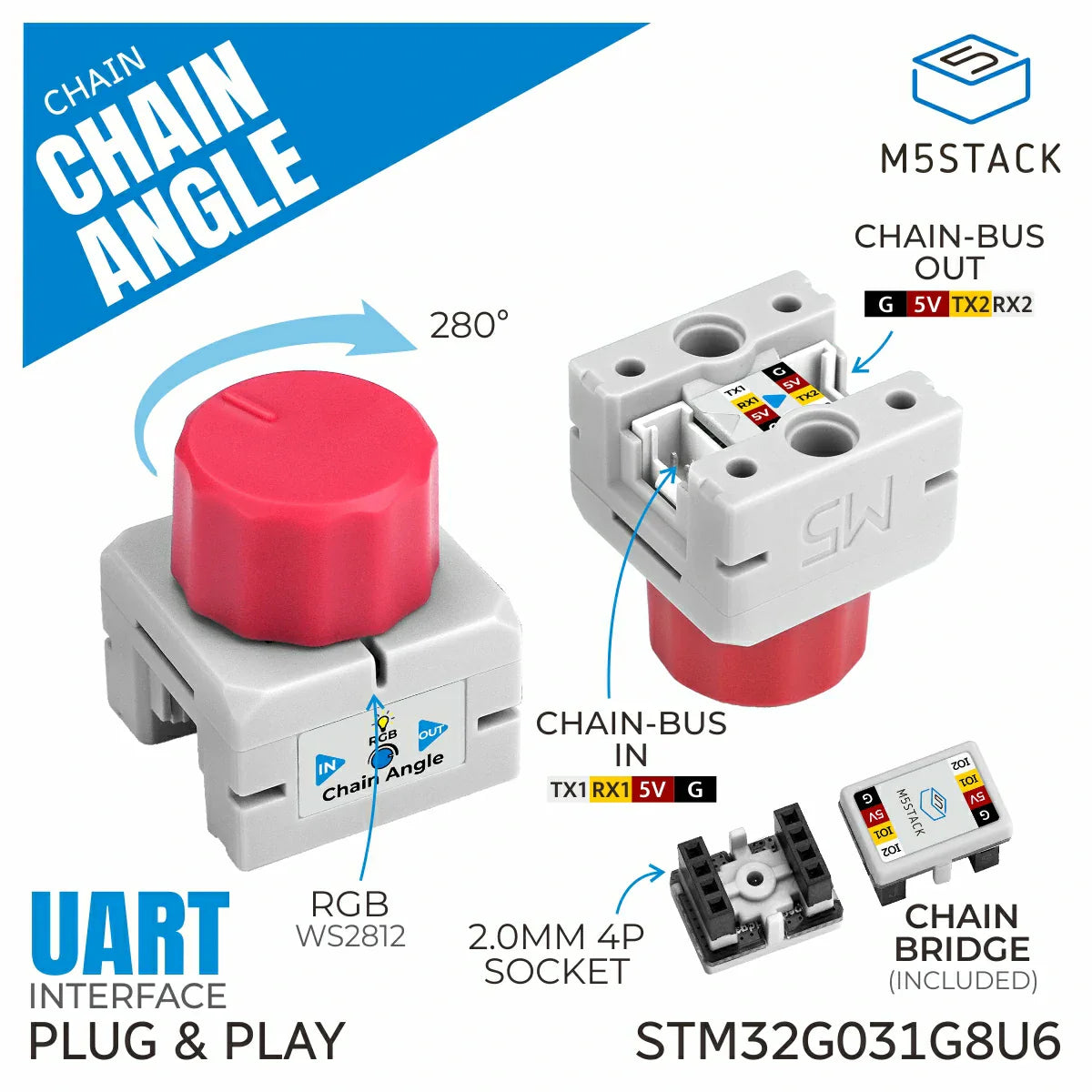

Das Chain Angle ist ein 🎚️ Potentiometer-basierter Eingangs-Knoten aus der M5Stack Chain-Serie. Wenn sich der Knopf dreht, ändert sich die Abtastspannung innerhalb eines definierten Bereichs. Die integrierte MCU führt eine ADC-Wandlung durch und gibt ein Signal mit einer Auflösung von bis zu 12-Bit aus.

Eine 🌈 programmierbare RGB-LED ist für die Statusanzeige und interaktives visuelles Feedback integriert, wodurch sich das Modul ideal für Mensch-Maschine-Schnittstellen (HMI), 🏠 Smart-Home-Systeme und die ⚙️ Motordrehzahlregelung eignet.


🧠 Kern & Konnektivität

Angetrieben von einer STM32G031G8U6 MCU, kommuniziert Chain Angle über ein serielles UART-Kaskadenprotokoll. Mit zwei HY2.0-4P-Erweiterungsanschlüssen können Sie problemlos weitere Geräte der Chain-Serie anschließen, um komplexere und skalierbare interaktive Anwendungen zu erstellen 🔗✨

Funktionen

  • 🔗 Modul der M5Stack Chain-Serie

  • 🎚️ Potentiometer-Knopf-Eingang für eine reibungslose analoge Steuerung

  • 🧠 STM32G031G8U6 Core-MCU für stabile, stromsparende Verarbeitung

  • 🌈 1× RGB-LED für Statusanzeige und interaktives Feedback

  • 🔌 Serielles UART-Kaskaden-Kommunikationsprotokoll für einfaches Hintereinanderschalten mehrerer Geräte

  • 🔄 2× HY2.0-4P-Erweiterungsschnittstellen zum Anschluss zusätzlicher Geräte der Chain-Serie

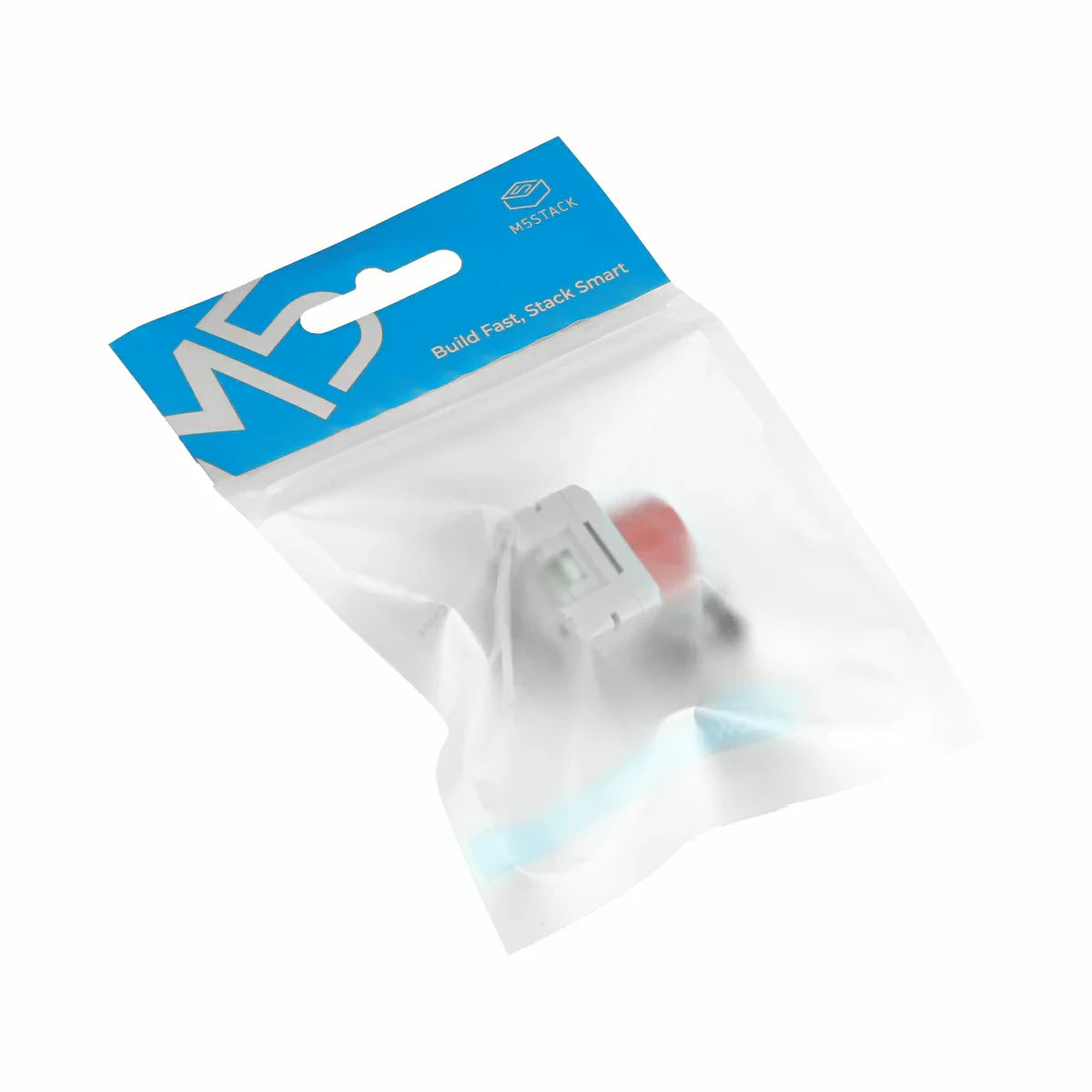

Lieferumfang

  • 1 x Chain Angle
  • 1 x Chain Bridge



Anwendungen

  • 🏠 Smart-Home-Steuerung — Intuitive Knopfeingabe für Beleuchtung, Szenen, HLK und Geräteanpassungen

  • 🤝 Mensch-Maschine-Schnittstelle (HMI) — Sanfte analoge Interaktion für Menüs, Parameterabstimmung und UI-Navigation

  • 🔊 Lautstärkeregelung — Präzise Einstellung für Lautsprecher, Audiopanels und Multimedia-Geräte

  • ⚙️ Motordrehzahlregelung — Stabiler analoger Eingang für Lüfter, Pumpen und kleine Motorsysteme



Spezifikationen

Spezifikation Parameter
MCU STM32G031G8U6
Eingangsspannung DC 5V
Kommunikation UART 115200bps@8N1
Schnittstelle 2x HY2.0-4P
RGB-LED 1x WS2812C
Stromverbrauch (RGB Ein) 21.13mA
Drehwinkel 280° ±10°
Betriebstemperatur 0 ~ 40°C
Produktgröße 23.9 x 23.9 x 28.2mm
Produktgewicht 8.4g
Verpackungsgröße 138.0 x 93.0 x 26.0mm
Bruttogewicht 11.7g



Lernen

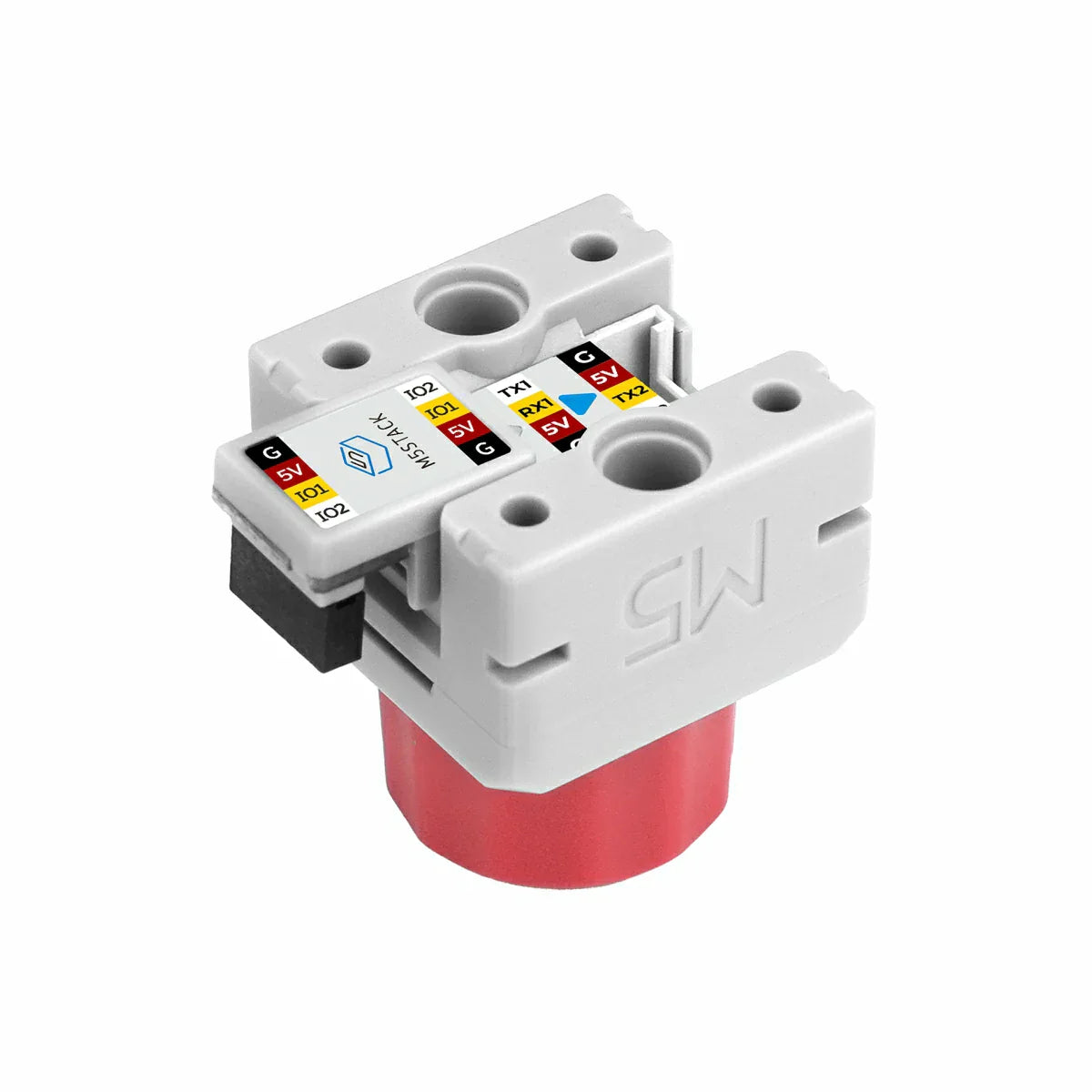

Verwenden Sie den Chain Bridge-Verbinder, um den Hauptcontroller Chain DualKey mit anderen Eingangsmodulen der Chain-Serie zu verbinden. Achten Sie beim Herstellen der Verbindung unbedingt auf die Ausrichtung:

➡️ Der dreieckige Pfeil muss vom Hauptcontroller (Chain DualKey) nach außen zeigen, genau wie in der Abbildung unten dargestellt.



Schaltpläne

Vorschau

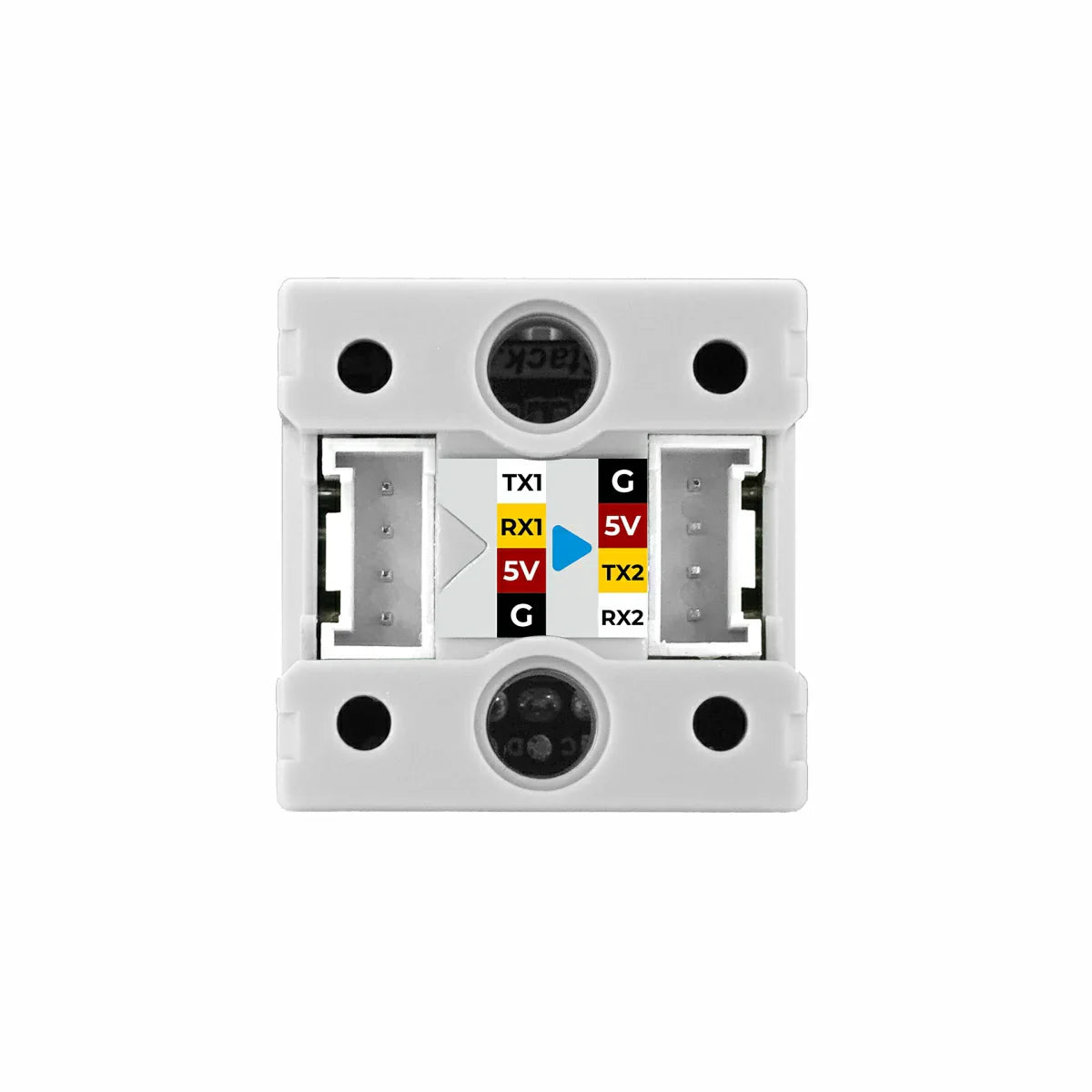

Pinbelegung

RGB-LED

STM32G031 PA8
WS2812C RGB

Winkel (Angle)

STM32G031 PB0
Angle ADC_Input

UART

STM32G031 PB6 PB7 PA2 PA3
UART1 TXD1 RXD1
UART2 TXD2 RXD2



Modellgröße



Software

Arduino

Chain Angle Arduino Erste Schritte Leitfaden
