M5Stack Cap LoRa868 GNSS für Cardputer-Adv: Erweiterungsmodul mit LoRa & GNSS (Vorverkauf, in einer Woche wieder verfügbar)
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

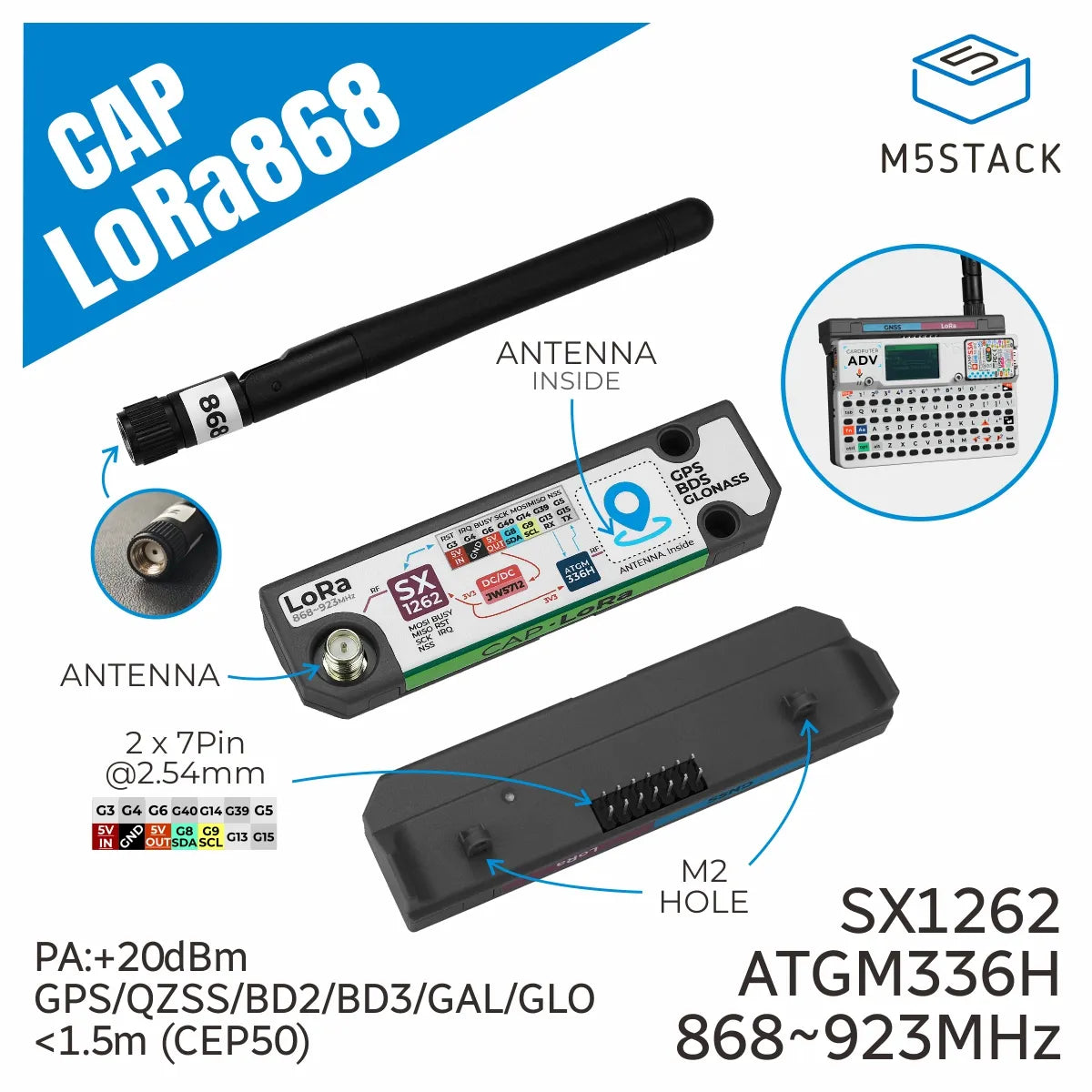

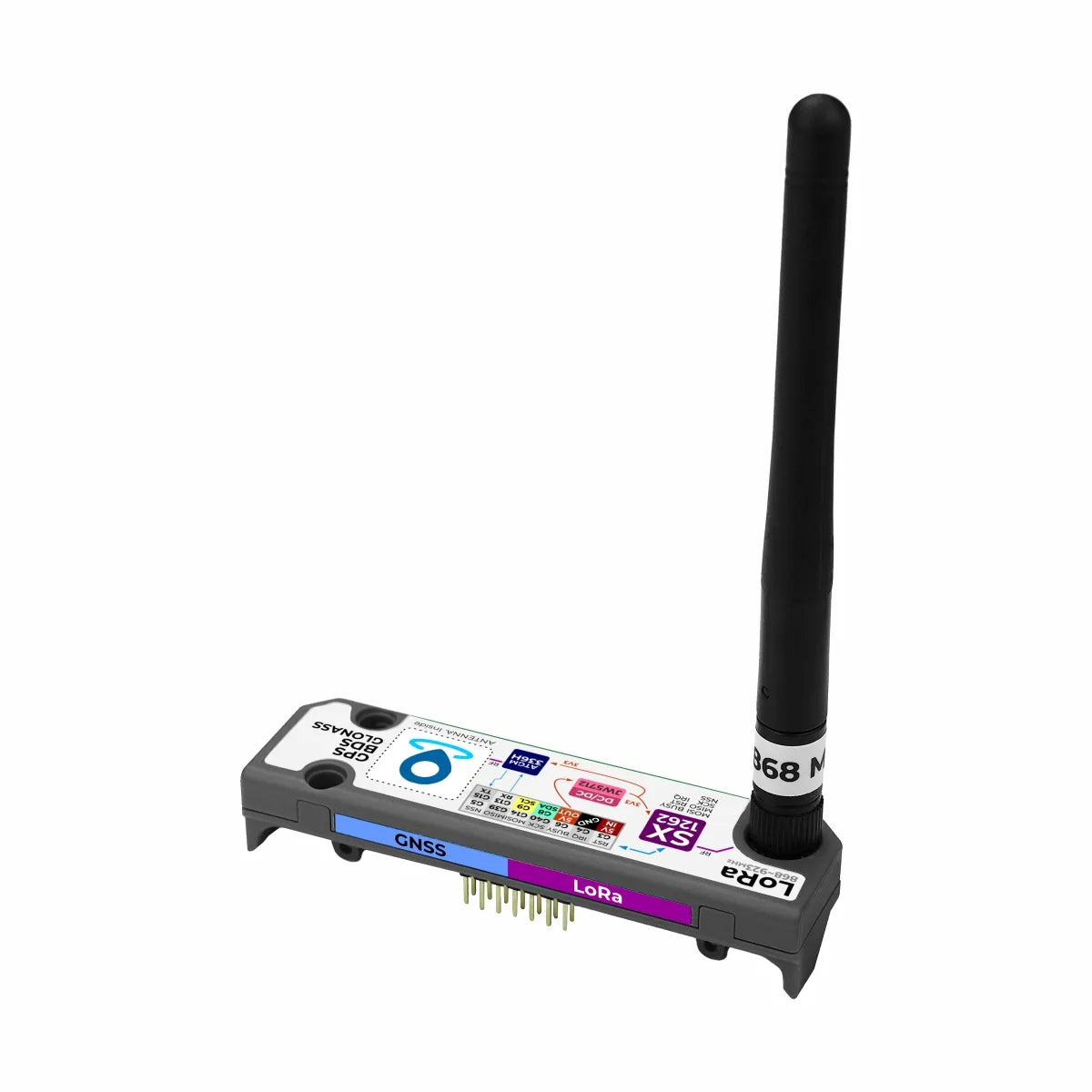

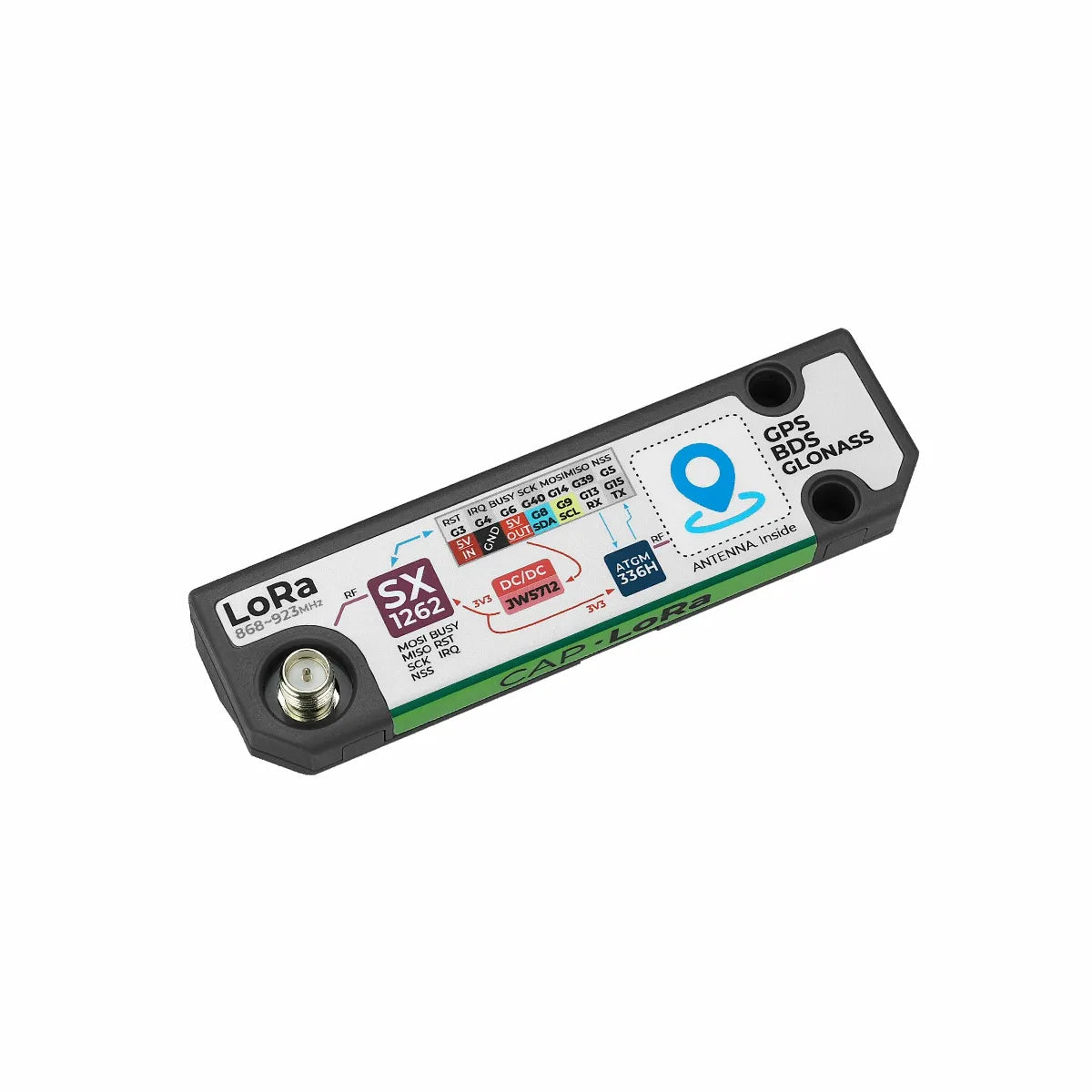

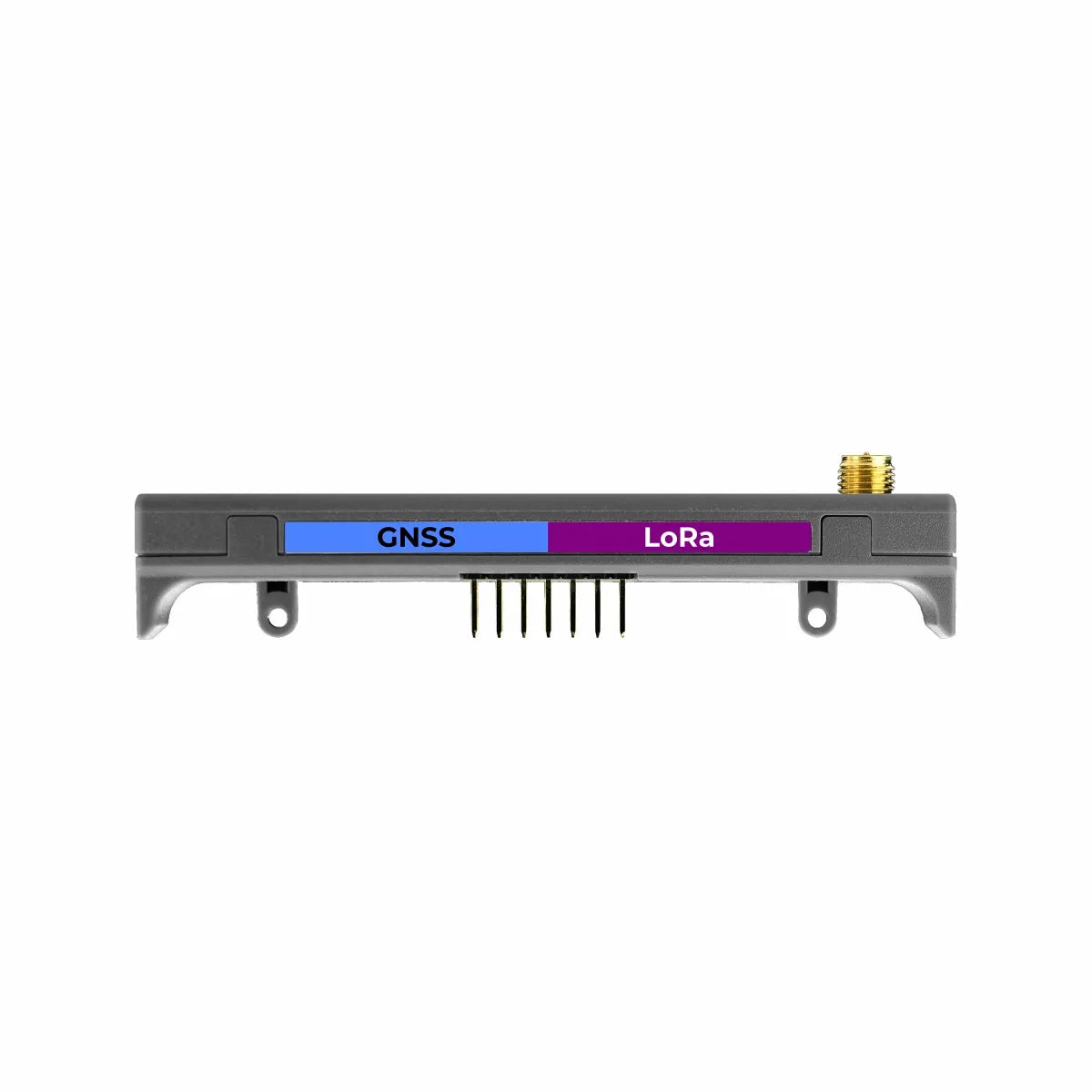

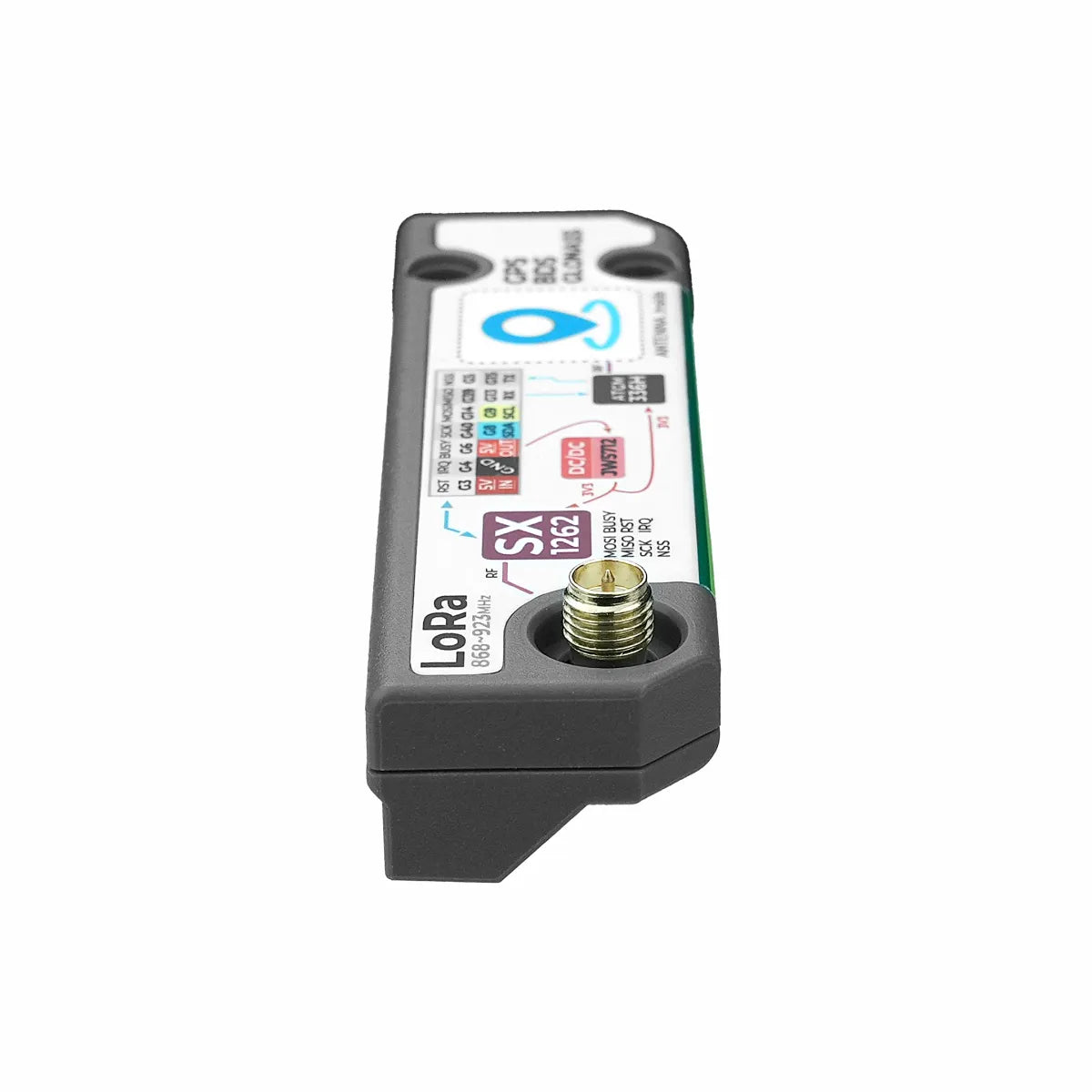

Das LoRa+GPS Cap für Cardputer Adv ist ein leistungsstarkes Erweiterungsmodul, das SX1262 LoRa-Kommunikation und ATGM336H GNSS-Positionierung in einem einzigen, kompakten Cap vereint. Entwickelt für die M5Stack Cardputer Adv Version, bietet es 868–923 MHz Langstrecken-, energiesparende Funkverbindungen und Multi-System-Satellitenpositionierung mit hoher Genauigkeit. Mit einer externen SMA LoRa-Antenne für stärkere Entstörung und einer eingebauten Keramik-GPS-Antenne gewährleistet es zuverlässige Konnektivität und präzise Standortverfolgung – selbst in Umgebungen mit schwachem Signal.
Hauptmerkmale
- Dual-Funktionalität – Integriertes LoRa-Modem und GNSS-Empfänger in einem kompakten Cap
- Langstrecken-Funk – SX1262 LoRa-Transceiver, 868–923 MHz, bis zu +20 dBm Sendeleistung
- Hohe Empfindlichkeit – LoRa-Empfangsempfindlichkeit von nur −147 dBm (Modus mit niedriger Datenrate)
- Multi-GNSS-Unterstützung – GPS, QZSS, BeiDou (BD2/BD3), Galileo, GLONASS
- Genaue Positionierung – <1,5 m CEP50-Genauigkeit, Mehrfrequenzempfang
- Schnelle Erfassung – Kaltstart in 23 s, Heißstart in 1 s
- Optimierte Antennen – Externe SMA LoRa-Antenne, eingebaute Keramik-GPS-Antenne
- Geringer Stromverbrauch – Mehrere Schlafmodi für energieeffiziente IoT-Bereitstellungen
- Einfache Entwicklung – Kompatibel mit Arduino und UiFlow2
Anwendungen
- Ferndatenerfassung in Landwirtschaft, Umwelt und Industrie
- Infrastrukturüberwachung in Smart Cities
- Smart Home-Automatisierung mit Standortbezug
- Fahrzeugortung und -navigation
- Geolokalisierung und Telemetrie von IoT-Geräten
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| LoRa Modul | Stamp LoRa‑1262 @ SX1262 |
| Frequenzbereich | 868 ~ 923 MHz |
| Bitrate | Bis zu 300 kbps |
| Schnittstelle | SPI |
| Antenne | Rubber Duck Antenne @ 3 dBi, 108 × 9.3 mm |
| TX Leistung | +20 dBm |
| Empfindlichkeit | −147 dBm (LoRa Low Data Rate Modus) |
| Modulationsmodi | FSK, GFSK, MSK, GMSK, LoRa, OOK |
| GPS Modul | ATGM336H‑6N @ AT6668 |
| Schnittstelle | UART, Standard 115200 bps @ 8N1 |
| Unterstützte GNSS | GPS/QZSS/BD2/BD3/GAL/GLO |
| Frequenzpunkte | BDS: B1I+B1C; GPS/QZSS/SBAS: L1; Galileo: E1; GLONASS: R1 |
| Kanäle | 50 Kanäle |
| Genauigkeit | <1,5 m (CEP50) |
| Aktualisierungsrate | Max. 10 Hz |
| Protokoll | NMEA 0183 4.1 |
| Empfindlichkeit | Tracking: −162 dBm; Akquisition: −160 dBm; Kaltstart: −148 dBm |
| TTFF | Kaltstart: 23 s; Heißstart: 1 s |
| Stromverbrauch | GPS an, LoRa Standby: 29.24 mA @ 5 V; GPS Schlaf, LoRa TX max: 129.72 mA @ 5 V |
| Produktgröße | 84.0 × 24.0 × 15.2 mm |
| Produktgewicht | 30.0 g |
| Verpackungsgröße | 170.0 × 120.0 × 17.0 mm |
| Bruttogewicht | 32.2 g |

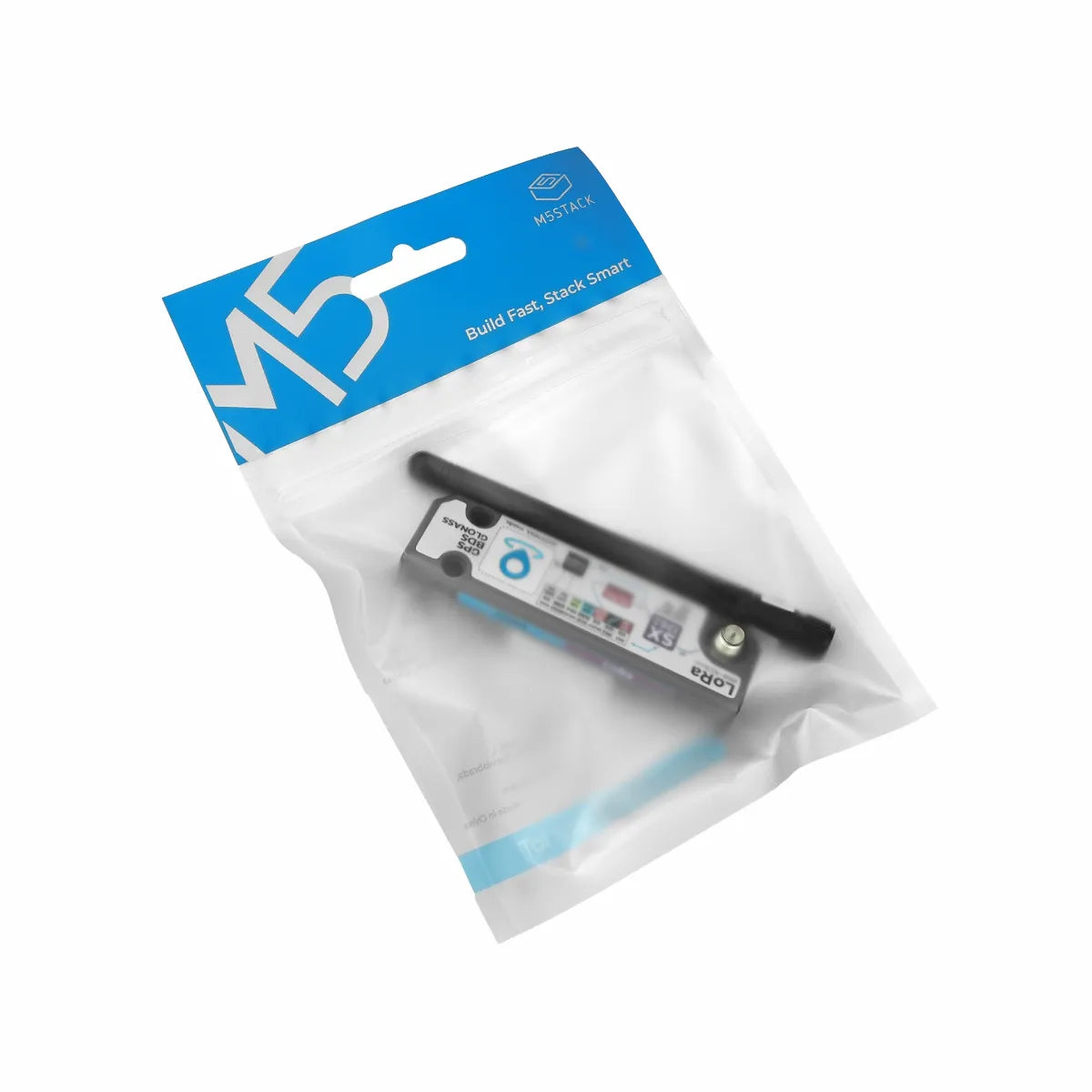

Lieferumfang
- 1 × LoRa+GPS Cap (LoRa868)
- 1 × LoRa Rubber Duck Antenne

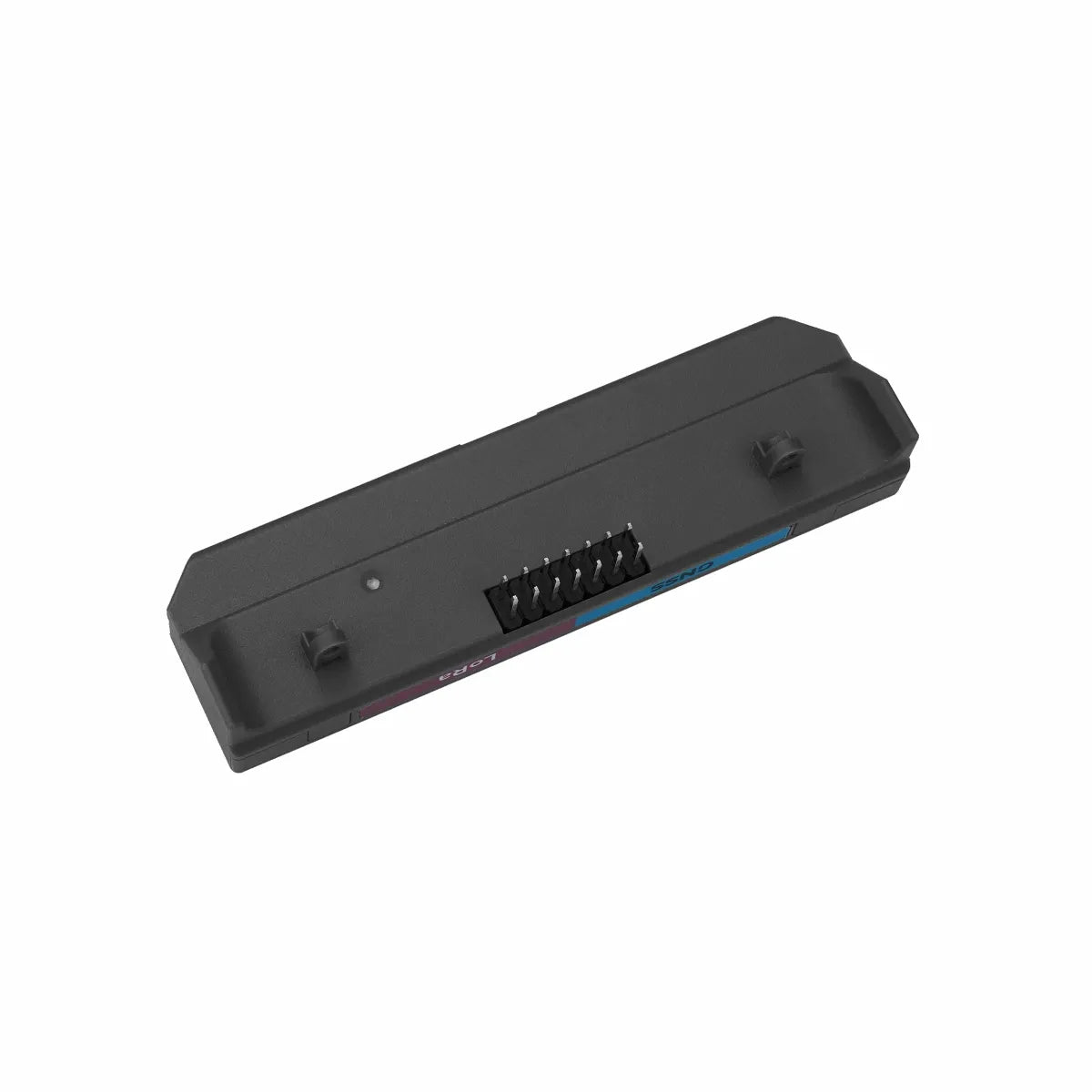

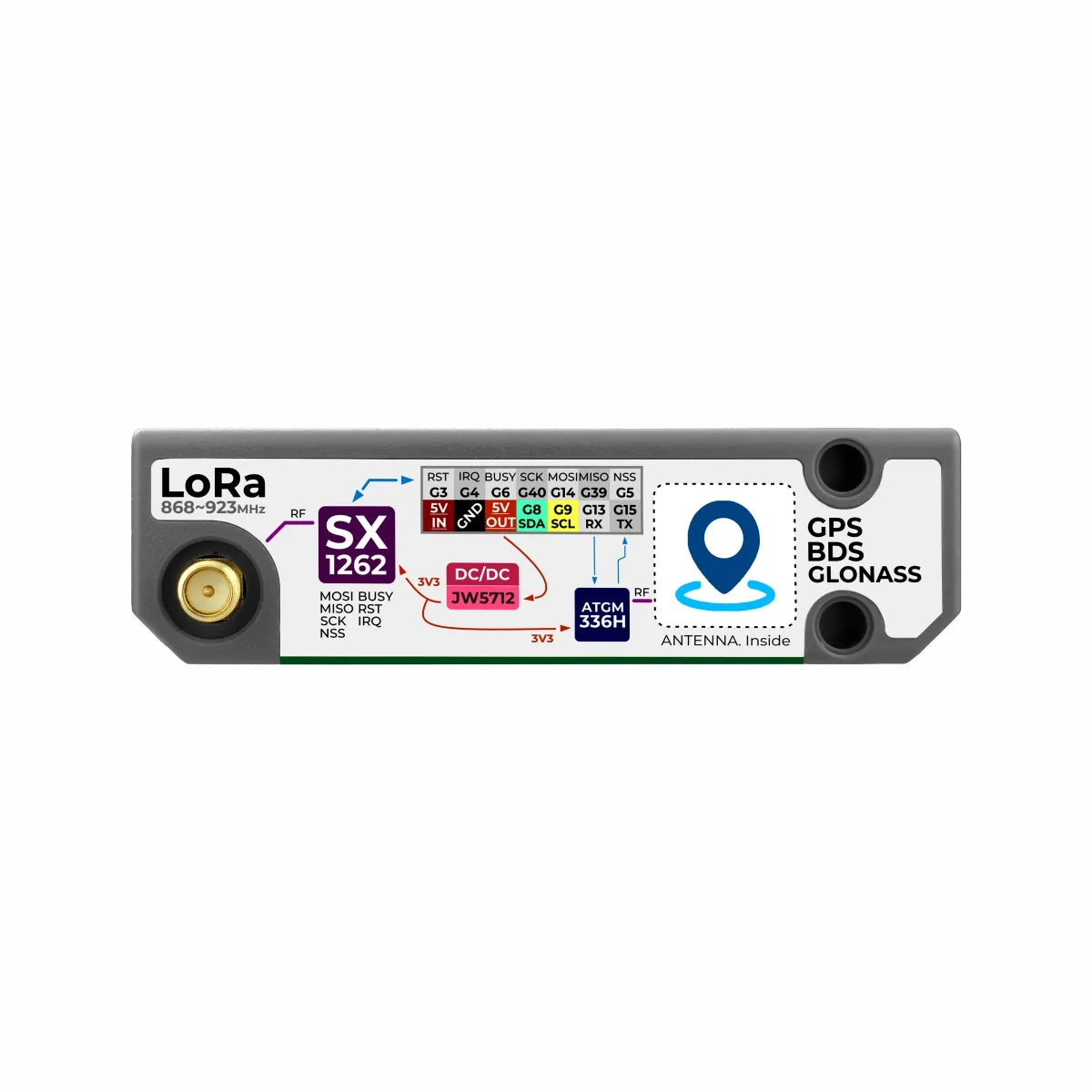

Pinbelegung
| Cap‑Bus Pin | Links | Rechts | Funktion |
|---|---|---|---|
| 1 | GPS_TX | 8 | LoRa_RST |
| 2 | GPS_RX | 9 | LoRa_IRQ |
| 3 | SCL | 10 | LoRa_BUSY |
| 4 | SDA | 11 | LoRa_SCK |
| 5 | 5V_OUT | 12 | LoRa_MOSI |
| 6 | GND | 13 | LoRa_MISO |
| 7 | 5V_IN | 14 | LoRa_NSS |
Schaltpläne
Modellgröße
Datenblätter
Software
Arduino
