M5Stack Audio Modul für Core (STM32G030)

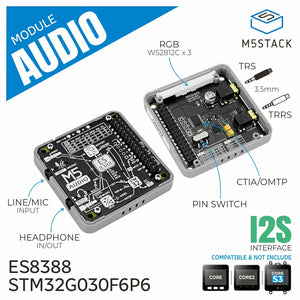

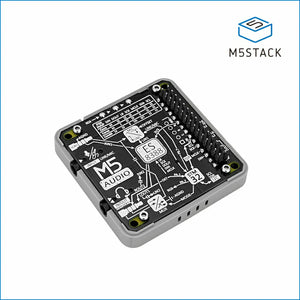

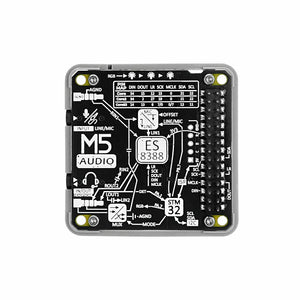

M5Stack Audio Modul ist eine fortschrittliche Audio-Interaktions-Erweiterung für M5Stack, betrieben durch die ES8388 Audio-Codec-Lösung. Es verfügt über zwei 3,5 mm Klinkenbuchsen—eine TRS-Buchse für Mikrofoneingang und eine TRRS-Buchse, die sowohl Mikrofoneingang als auch Kopfhörerausgang unterstützt—und bietet flexible Optionen für Aufnahme und Stereo-Wiedergabe.

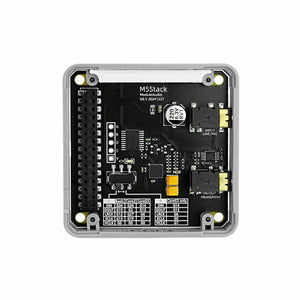

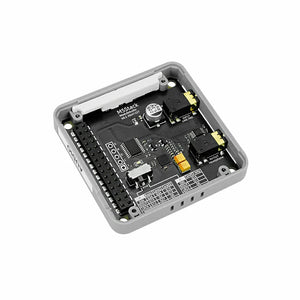

Ein integrierter STM32G030F6P6 Mikrocontroller verbessert die Funktionalität, indem er das Einsetzen der TRRS-Buchse erkennt und WS2812C RGB-LEDs für interaktives Feedback steuert. Darüber hinaus unterstützt das Modul automatische Umschaltung zwischen CTIA (amerikanischen) und OMTP (internationalen) Verdrahtungsstandards über die Registerkonfiguration, um die Kompatibilität mit einer Vielzahl von Headsets mit integrierten Mikrofonen sicherzustellen.
Mit seinen robusten Fähigkeiten ist dieses Modul perfekt für Anwendungen wie intelligente Sprachinteraktion, interaktive Kunst, Bildungsunterhaltung, tragbare Aufnahme und andere innovative Audio-Projekte.
Eigenschaften
- STM32G030F6P6 MCU-Steuerung
- High-Fidelity-Audio-Codec
- Duale Mikrofoneingänge

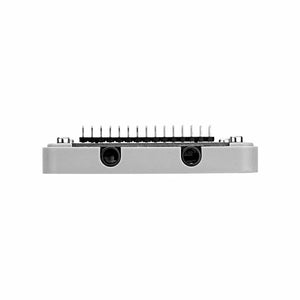

- TRS + TRRS duale 3,5-mm-Buchsen
- CTIA/OMTP-Verkabelungsstandardumschaltung
- WS2812C RGB-Status-LEDs
- Unterstützte Entwicklungsplattformen
Arduino
Lieferumfang
- 1 × Audio Modul
Anwendungen
- Smart-Speaker
- Spracherkennung
- Bildungsunterhaltung
- Interaktive Kunstinstallationen
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| MCU | STM32G030F6P6 @ I2C-Adresse: 0x33 |
| Audio-Codec | ES8388 @ I2C-Adresse: 0x10 |
| Audio I/O | 2-Kanal Mikrofoneingang, 1-Kanal Stereo-Kopfhörerausgang |
| Jack-Typen | 1 × TRS (nur Mikrofon), 1 × TRRS (Mikrofon + Kopfhörer) |
| Status-LEDs | 3 × WS2812C_2020 |
| Headset-Standard | CTIA / OMTP |
| Betriebsstrom | DC 3.3 V @ 23.53 mA |
| Standby-Strom | DC 3.3 V @ 8.58 mA |
| Betriebstemperatur | 0 °C ~ 40 °C |
| Produktgröße | 54.0 × 54.0 × 13.1 mm |
| Produktgewicht | 12.8 g |
| Packungsgröße | 132.0 × 95.0 × 16.0 mm |
| Bruttogewicht | 26.3 g |
Schaltpläne
Protokoll
I2C-Adresse
| Chip | I2C-Adresse |
|---|---|
| STM32G030F6P6 | 0x33 |
| ES8388 | 0x10 |
