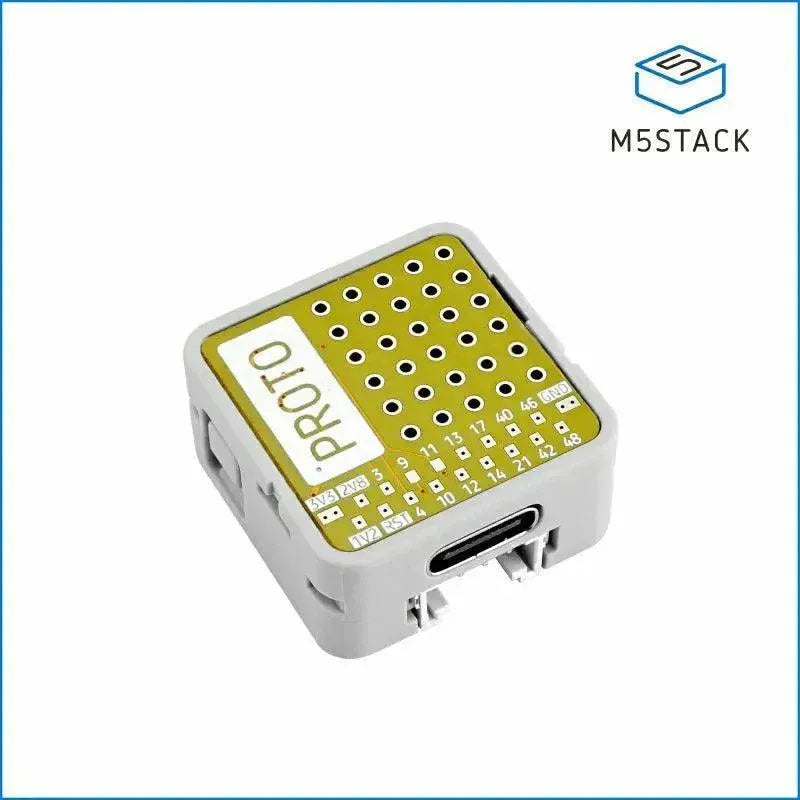

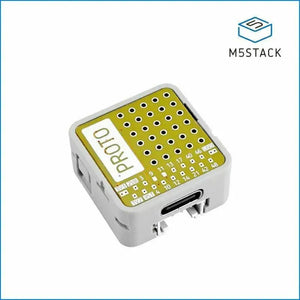

M5Stack ATOMS3R Proto Kit ohne Bildschirm (8 MB PSRAM)

M5Stack ATOMS3R Proto Kit ohne Bildschirm (8 MB PSRAM)

€28,35

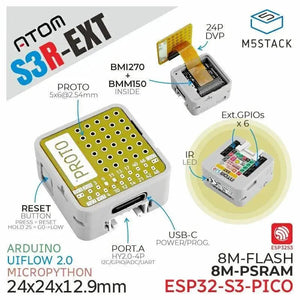

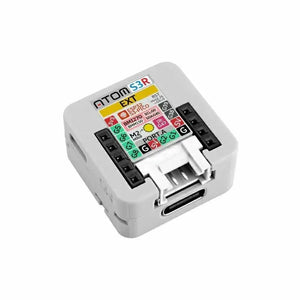

Der AtomS3R Ext ist ein Prototyp-Entwicklungs-Erweiterungsprogrammiercontroller, der auf dem ESP32-S3 Hauptcontroller basiert. Er wurde speziell für die Prototypvalidierung und die Entwicklung von Erweiterungen konzipiert. Das Gerät verfügt über ein Prototyp-Breadboard auf der Oberseite, das es Benutzern ermöglicht, mehrere Ein-/Ausgangsports zu verbinden und zu debuggen, wodurch es für verschiedene Erweiterungen von Peripheriemodulen und Funktionsvalidierungen geeignet ist. Das Gerät integriert den ESP32-S3-PICO-1-N8R8 Hauptcontroller, ermöglicht WiFi-Funktionalität und umfasst 8MB onboard Flash Speicher und 8MB PSRAM, zusätzlich zu einem Stromkreis, der 5V in 3.3V/2.8V/1.2V umwandelt. Darüber hinaus ist das Gerät mit einem dreiachsigen BMM150 geomagnetischen Sensor und einem sechsachsigen BMI270 Bewegungssensor ausgestattet. Der Controller ist mit einer Type-C-Schnittstelle für die Stromversorgung und Firmware-Downloads sowie einem HY2.0-4P Erweiterungsport, sechs GPIO und Stromanschlüssen ausgestattet, die die Erweiterung der Funktionalität erleichtern. Im Vergleich zu den vorhergehenden ATOM-Serie-Hostprodukten bietet der AtomS3R Ext eine fortschrittliche 3D-Antenne, die eine verbesserte Signalleistung und Stabilität bietet. Mit Abmessungen von nur 24x24x12mm ist das Gerät besonders gut für Prototypentwicklungs- und Validierungsanwendungen in eingebetteten Smart-Geräten geeignet.

Merkmale

  • Integrierter ESP32-S3-PICO-1-N8R8 Hauptcontroller
  • Neun-Achsen-Sensorsystem (BMI270 Sechs-Achsen + BMM150 Drei-Achsen-Geomagnetfeldsensor)
  • 8MB Flash und 8MB PSRAM
  • Unterstützt die Infrarot-Emissionskontrolle
  • Erweiterbare Pins und Schnittstellen
  • Steckplatine
  • Entwicklungsplattformen: Arduino, UIFlow, MicroPython



Inklusive

  • 1x AtomS3R Ext



Anwendungen

  • Bewegungserkennung und Richtungserkennung
  • Tragbare Geräte
  • Intelligente Gerätesteuerung
  • IoT-Anwendungen



Technische Daten

Spezifikation Parameter
SoC ESP32-S3-PICO-1-N8R8 @ Dual-Core-Xtensa-LX7-Prozessor, bis zu 240 MHz @ USB-OTG
PSRAM 8M PSRAM
BLITZ 8M BLITZ
Sechs-Achsen-Bewegungssensor (BMI270) Genauigkeit: 0,05 % (Beschleunigung), 0,05°/s (Winkelgeschwindigkeit)
I2C-Adresse: 0x68
Dreiachsiger geomagnetischer Sensor (BMM150) Genauigkeit: 0,3 μT
Auf BMI270 montiert, erhält Magnetometerdaten über BMI270
Infrarot-IR IR-Emissionsentfernung bei ∠180°: 12,46 m
IR-Emissionsentfernung bei ∠90°: 1,45 m
IR-Emissionsentfernung bei ∠45°: 3,88 m
Schlafstrom GPIO-5V-Stromversorgung: DC5V@11,63 uA
Grove-5V-Stromversorgung: DC5V@10,75 uA
USB-5V-Stromversorgung: DC5V@92,50 uA (einschließlich PD-Widerstandsverlust)
Universelle Erweiterungskartengröße 5*6@2.54mm
Reservierter GPIO G5/G6/G7/G8/G38/G39
Reservierter GPIO für Steckbrett G3/G4/G9/G10/G11/G12/G13/G14/G17/G21/G40/G42/G46/G48
Betriebstemperatur 0°C ~ 40°C
Produktabmessungen 24 x 24 x 12,9 mm
Verpackungsabmessungen 85*65,5*13 mm
Produktgewicht 34.5g
Paketgewicht 68.5g
