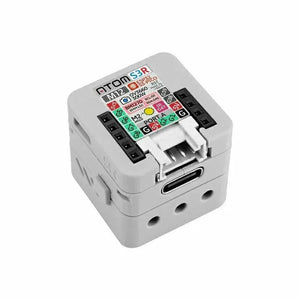

ATOMS3R M12-3
ATOMS3R M12-4
ATOMS3R M12-5

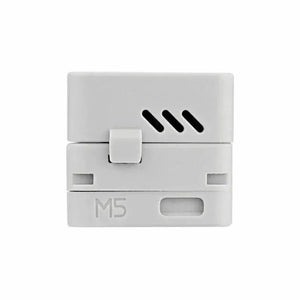

ATOMS3R M12-6
ATOMS3R M12-7
ATOMS3R M12-8
ATOMS3R M12-9
ATOMS3R M12-10
ATOMS3R M12-1
ATOMS3R M12-2
ATOMS3R M12-3
ATOMS3R M12-4
ATOMS3R M12-5
ATOMS3R M12-6
ATOMS3R M12-7
ATOMS3R M12-8
ATOMS3R M12-9
ATOMS3R M12-10

M5Stack ATOMS3R Kamera-Kit M12-Version (OV3660)

Verkaufspreis €34,55
inkl. MwSt.
Artikelnummer: M5-C126-M12

📦 Standort des Lagers: München, Deutschland

11 auf Lager

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 50€ in Deutschland!

- EU-Länder Lieferzeit: 4~8 Arbeitstage.

- Andere Länder Lieferfrist: 2~2,5 Wochen.

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €20.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €15.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen
Visa
PayPal
Mastercard
American Express
Shop Pay
ATOMS3R M12-1

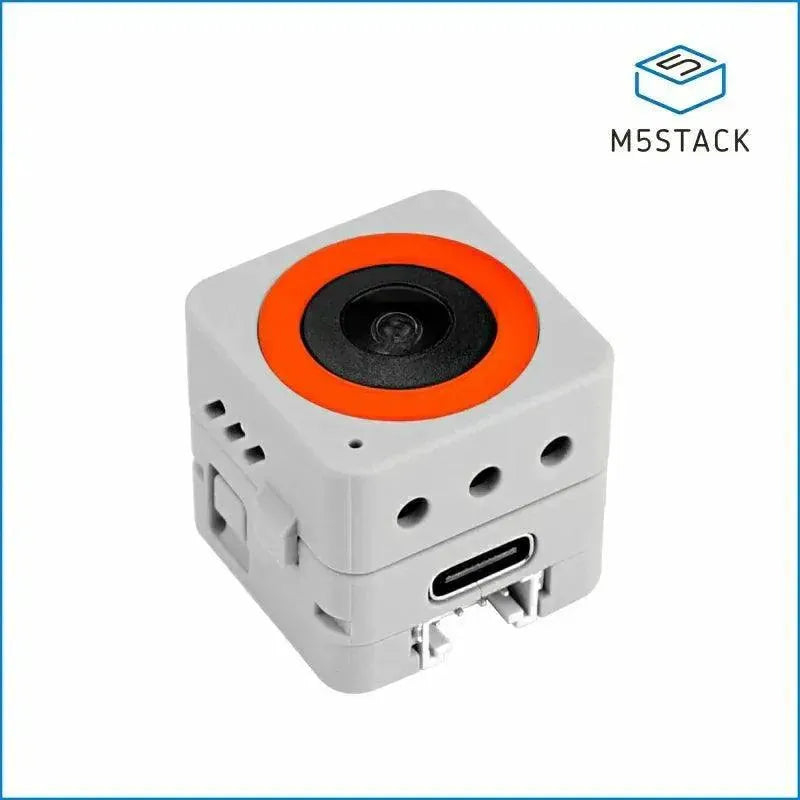

M5Stack ATOMS3R Kamera-Kit M12-Version (OV3660)

€34,55

🧩 AtomS3R M12 ist ein kompakter und leistungsstarker ESP32-S3-basierter IoT-Controller mit einer hochauflösenden 3MP OV3660-Kamera für intelligente Bildverarbeitungsanwendungen. Er integriert den ESP32-S3-PICO-1-N8R8-Chip mit integriertem Wi-Fi, 8MB Flash und 8MB PSRAM.

📷 Mit UVC (USB Video Class)-Firmware funktioniert der AtomS3R M12 als Plug-and-Play USB-Kamera – keine Treiberinstallation erforderlich. Er unterstützt außerdem Infrarot-Übertragung und verfügt über ein 9-Achsen-Sensorsystem (Sechs-Achsen BMI270 + Drei-Achsen BMM150 geomagnetischer Sensor).

⚙️ Im Vergleich zu früheren ATOM-Modellen verfügt der AtomS3R M12 über eine verbesserte 3D-Antenne für höhere Leistung und Stabilität. Er bietet eine Type-C-Schnittstelle für Stromversorgung und Firmware-Updates, einen HY2.0-4P-Erweiterungsport sowie sechs GPIO- und Stromanschlüsse für einfache Integration. Mit seiner kompakten Größe (24×24×22.1mm) eignet er sich ideal für IoT-Überwachung, Wearables und Embedded-Entwicklung.

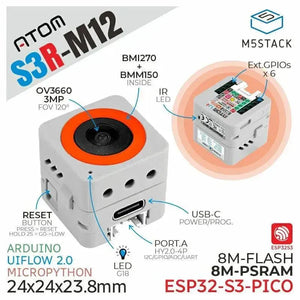

🔧 Hauptmerkmale

  • 🧠 ESP32-S3-PICO-1-N8R8 Hauptcontroller
  • 📷 3MP OV3660 Kameramodul
  • 🎯 9-Achsen-Sensorsystem (BMI270 + BMM150)
  • 💾 8MB Flash + 8MB PSRAM
  • 🌐 Wi-Fi + USB-UVC-Kameraunterstützung
  • 🌈 Infrarot-Übertragungsfunktion
  • 🔌 HY2.0-4P-Erweiterungsport + 6 GPIO
  • 💻 Kompatibel mit Arduino, UIFlow, MicroPython



📐 Schaltpläne



📄 Datenblätter



💻 Softwareunterstützung

Arduino

ESP-IDF



📚 Empfohlene Artikel

M5Stack ATOMS3R Kamera-Kit M12 Version (OV3660): Eine neue Wahl für Smart Vision



📦 Lieferumfang

  • 1 × AtomS3R M12 Kamera-Controller



🚀 Anwendungen

  • Plug-and-Play USB-Kamera
  • Bewegungserkennung und Richtungswahrnehmung
  • Wearable-Geräte
  • Steuerung von Smart-Home-Geräten
  • IoT-Edge-Computing



📊 Technische Daten

Spezifikation Parameter
🧠 SoC ESP32-S3-PICO-1-N8R8, Dual-Core Xtensa LX7 @ 240MHz, USB-OTG-Unterstützung
🧮 PSRAM 8MB
💾 Flash 8MB
🎯 Bewegungssensor (BMI270) Genauigkeit: 0,05 % (Beschleunigung), 0,05°/s (Drehgeschwindigkeit)
I2C-Adresse: 0x68
🧭 Geomagnetischer Sensor (BMM150) Genauigkeit: 0,3 μT
Montiert auf BMI270, Datenzugriff über BMI270

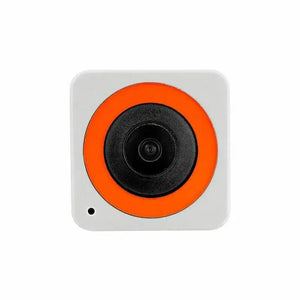

📷 Kamera Sensor: OV3660
Maximale Bildrate: 30 fps
Ausgabeformate: RAW RGB, RGB565/555/444, CCIR656, YCbCr422, komprimiert
Blende: F2.4
Auflösung: 3MP (3 Millionen Pixel)
Brennweite: 1,8 ±5 % mm
Sichtfeld: 120° (FOV)
🌈 Infrarot (IR) Reichweite bei ∠180°: 12,46 m
Reichweite bei ∠90°: 1,45 m
Reichweite bei ∠45°: 3,88 m
🌙 Ruhe-Stromverbrauch GPIO 5V: 11,63 μA
Grove 5V: 10,75 μA
USB 5V: 92,50 μA (inkl. PD-Widerstandsverlust)

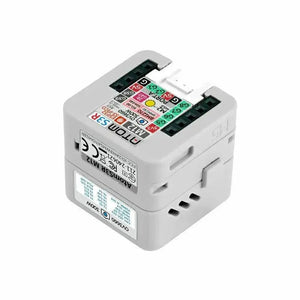

🔌 Reservierte GPIOs G5, G6, G7, G8, G38, G39
🌡️ Betriebstemperatur 0 °C ~ 40 °C
📐 Produktabmessungen 24 × 24 × 23,8 mm
📦 Verpackungsabmessungen 47 × 46 × 27 mm
⚖️ Produktgewicht 54 g
📦 Versandgewicht 85,5 g
