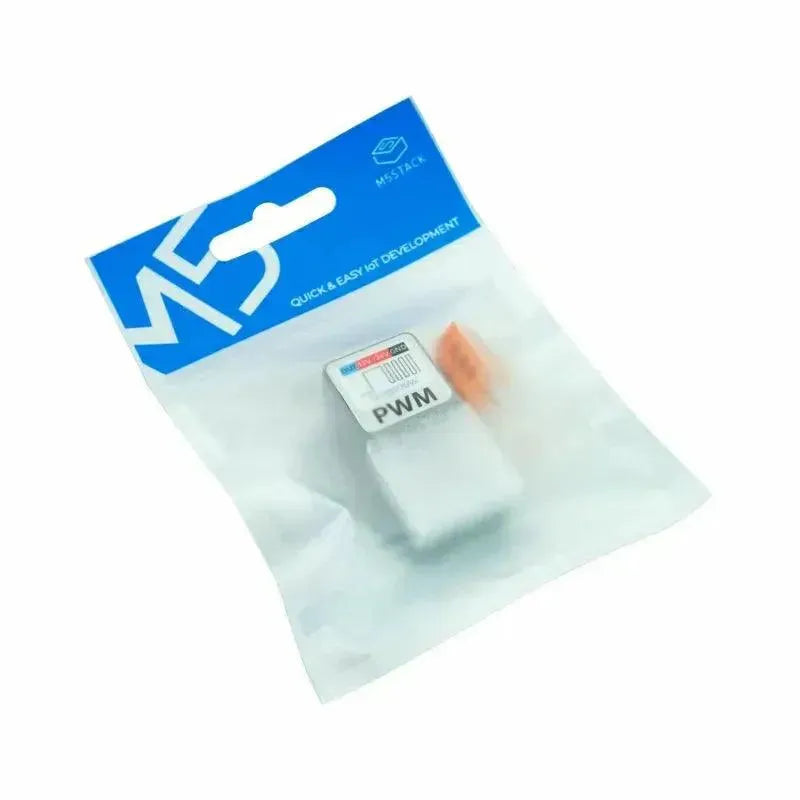

M5Stack ATOMIC PWM Basis Verpackungsansicht
M5Stack ATOMIC PWM Base - OpenELAB
M5Stack ATOMIC PWM Base - OpenELAB
M5Stack ATOMIC PWM Base - OpenELAB
M5Stack ATOMIC PWM Base - OpenELAB
M5Stack ATOMIC PWM Base - OpenELAB
M5Stack ATOMIC PWM Base - OpenELAB
M5Stack ATOMIC PWM Basis Funktionsuebersicht
M5Stack ATOMIC PWM Basis Verpackungsansicht

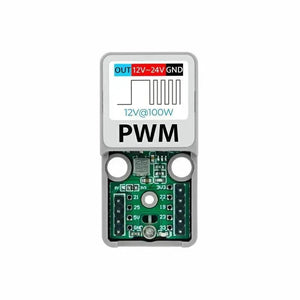

M5Stack ATOMIC PWM Basis

Trustpilot
Artikelnummer: M5-A114
Verkaufspreis 7,98 €
inkl. MwSt.
zzgl. MwSt.

Größere Stückzahl benötigt?

Mengenangebot anfordern

Erhalten Sie ein verbindliches Angebot mit Lieferzeit und Mengenpreisen.

Angebot anfordern

Für Hochschulen, Unternehmen, Distributoren und Projektbestellungen.

8 auf Lager

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €50.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €30.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen
M5Stack ATOMIC PWM Base - OpenELAB

M5Stack ATOMIC PWM Basis

7,98 €

Beschreibung

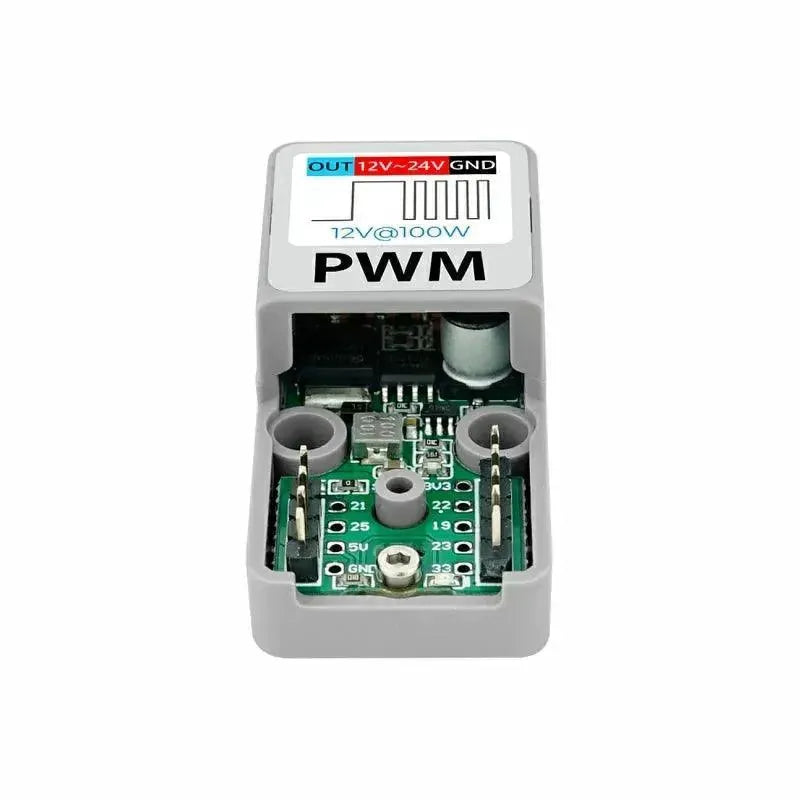

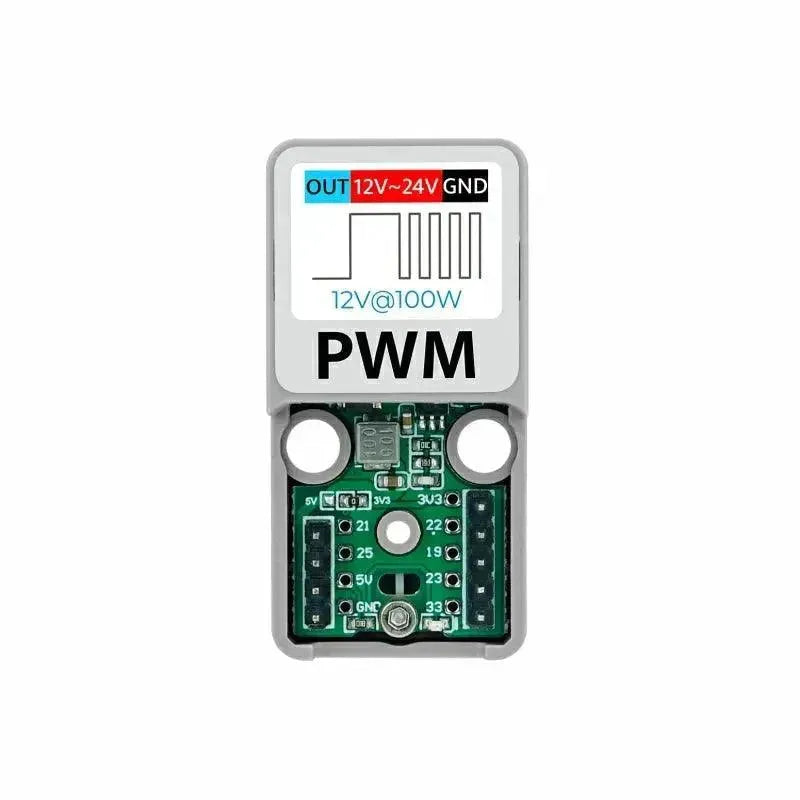

Die M5Stack ATOMIC PWM Basis ist ein einkanaliger, PWM-einstellbarer DC-Treiber fuer Hosts der ATOM-Serie. Sie unterstuetzt DC 12-24V Eingangsspannung und passt den Tastgrad des Ausgangssignals ueber eine integrierte MOSFET-Schaltsteuerung an, mit einer maximalen Lastkapazitaet von 12V@100W.

Die integrierte DC-DC-Abwaertsschaltung kann die Eingangsspannung zur Lastansteuerung nutzen und gleichzeitig das gesamte Geraet versorgen. Zusammen mit der Wi-Fi-Funktion der ATOM-Controller eignet sich die Basis fuer Remote-Control-Anwendungen wie PWM-Drehzahlregelung von DC-Motoren, LED-Helligkeitssteuerung, Leistungssteuerung und industrielle Heizdrahtsteuerung.

Funktionen

  • ATOM-Kompatibilitaet: kompatibel mit Atom-Lite, Atom-Matrix, AtomS3 und AtomS3-Lite.
  • Einkanal-PWM: PWM-Signalausgang mit geringer Latenz fuer DC-Steuerungsanwendungen.
  • Hochleistungs-Ausgang: Hochleistungs-MOSFET mit 12V@100W Ausgangsfaehigkeit.
  • Grove-Erweiterung: reserviert 1 x Grove-Erweiterungsschnittstelle.
  • Integrierte DC-DC-Schaltung: wandelt 12V in 5V fuer eine praktische Geraeteversorgung.
  • Schutzgehaeuse: integriertes Design mit Schutzgehaeuse.
  • Entwicklungsunterstuetzung: unterstuetzt Arduino- und UIFlow-Workflows.

Spezifikationen

Treiberchip EG27324
MOSFET FDD8447L
Maximale Ausgangsleistung 100W
Eingangsspannungsbereich DC 12V-24V
Anzahl der Kanaele 1
Betriebsanzeige Rot
Produktgroesse 24 x 48 x 18mm
Produktgewicht 9.9g
Verpackungsgroesse 136 x 92 x 20mm
Bruttogewicht 16.5g

Anwendungen

  • DC-Motorsteuerung
  • LED-Helligkeitsanpassung
  • Leistungssteuerung
  • Temperatursteuerung
  • Industrielle Heizdrahtsteuerung
  • Remote-PWM-Steuerung mit Hosts der ATOM-Serie

Lieferumfang

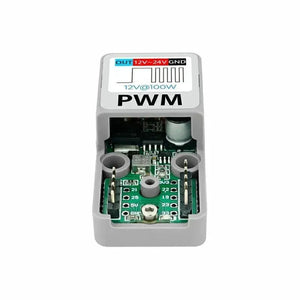

1 Atomic PWM Base

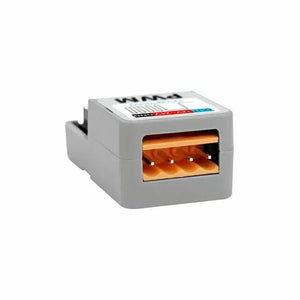

1 HT3.96-4P Terminal

Weitere Inhalte

PinMap

3V3 rechter Pin 1
PWM rechter Pin 3
5V linker Pin 6
GND linker Pin 8

Entwicklungshinweise

Die offizielle Dokumentation bietet Arduino Quick Start, UIFlow1-Dokumentation und UIFlow2-Dokumentation fuer die ATOMIC PWM Basis.

Ressourcen

FAQ

Wofuer wird die ATOMIC PWM Basis verwendet?

Sie ist ein einkanaliger, PWM-einstellbarer DC-Treiber fuer Hosts der ATOM-Serie und eignet sich fuer Motor-Drehzahlregelung, LED-Helligkeitsanpassung, Leistungssteuerung und Temperatursteuerung.

Welche Eingangsspannung wird unterstuetzt?

Die offiziellen Spezifikationen nennen einen Eingangsspannungsbereich von DC 12V-24V.

Wie hoch ist die maximale Ausgangsleistung?

Die offiziellen Spezifikationen nennen 100W maximale Ausgangsleistung; in der Funktionsliste wird 12V@100W Ausgangsfaehigkeit genannt.

Ist ein ATOM Controller im Paket enthalten?

Nein. Die offizielle Produktliste enthaelt 1 x Atomic PWM Base und 1 x HT3.96-4P Terminal.

Welche Entwicklungsplattformen werden unterstuetzt?

Die offizielle Funktionsliste nennt Arduino und UIFlow als unterstuetzte Entwicklungsplattformen.
