M5Stack ATOMIC GPS Basis v2.0 (ATGM336H)
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 30€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.

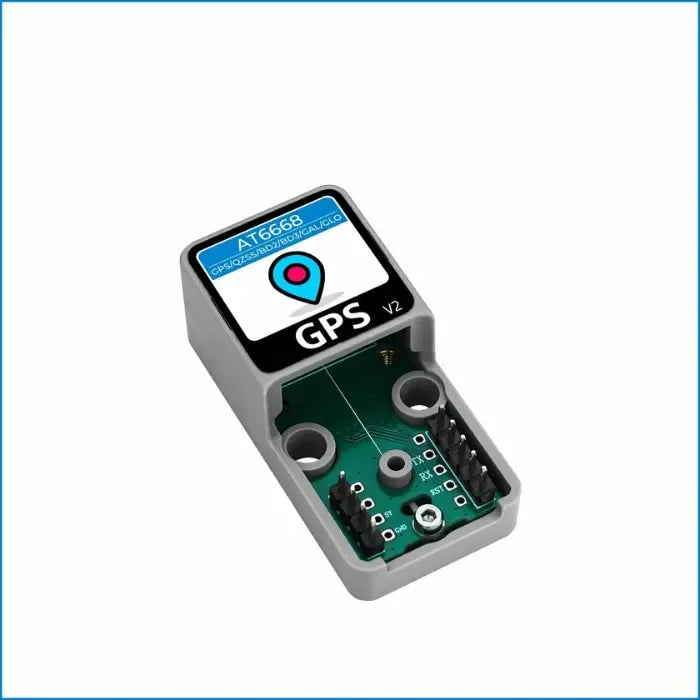

M5Stack ATOMIC GPS Basis v2.0 (ATGM336H)

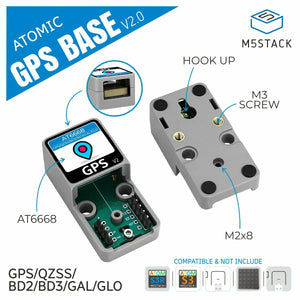

Das Atomic GPS Base V2.0 ist ein Hochleistungs-GNSS-Modul, das speziell für Atom-Serie-Controller wie den M5Stack Atom S3 entwickelt wurde. Mit dem AT6668-Positionierungschip, einem MAX2659-Rauscharmverstärker (LNA) und einer integrierten Keramikantenne bietet es herausragende Leistung für präzise Satellitennavigation, selbst in anspruchsvollen Umgebungen. Dieses Modul ist äußerst vielseitig und eignet sich hervorragend für Anwendungen, die hochpräzise mehrsystemige gemeinsame Positionierung sowie einzelsystemunabhängige Positionierung erfordern.
Dank seiner robusten Störfestigkeit und außergewöhnlichen Positionsgenauigkeit ist das Atomic GPS Base V2.0 ideal für verschiedene Anwendungen wie Fahrzeugnavigation, IoT-Positionierungsgeräte, industrielle Automatisierung, Robotik und Drohnentechnologie. Es erfüllt die wachsenden Anforderungen an zuverlässige und präzise Standortdaten in modernen Technologien und sorgt dafür, dass Sie immer genau wissen, wo Sie sich befinden.
Hauptmerkmale
-
Unterstützt einzel- oder mehrsystemige GNSS-Positionierung (GPS/QZSS/BD2/BD3/GAL/GLO)
-
Mehrfrequenz- und Mehrkanalempfang (50 Kanäle)
-
Integrierter MAX2659 Rauscharmverstärker
-
Positionsgenauigkeit: <1,5m (CEP50)
-
Ausgabefrequenz: 1Hz (bis zu 10Hz)
-
Kompaktes, energiesparendes Design
-
Vollständig kompatibel mit Arduino IDE, UIFlow1/2
Spezifikationen
| Artikel | Details |
|---|---|
| SoC | ATGM336H-6N-74 Modul @ AT6668 |
| Satellitenunterstützung | BDS (B1, B1C), GPS/QZSS (L1), GALILEO (E1), GLONASS (L1) |
| Positioniergenauigkeit | <1,5m (CEP50) |
| Kanäle | 50 |
| Ausgangsfrequenz | 1Hz (max. 10Hz) |
| Startzeit | Kalt: 23s, Heiß: 1s, Neuerfassung: 1s |
| Erfassungszeit | 1s |
| Baudrate | 115200bps @ 8N1 |
| Datenformat | NMEA0183 |
| Empfindlichkeit | Tracking: -167dBm, Wiedererfassung: -160dBm, Kaltstart: -148dBm, Warmstart: -156dBm |
| Stromverbrauch | Bereitschaft: DC 5.01V @ 4.95mA Betrieb: DC 5.02V @ 35.07mA |
| Produktgröße | 48.0 × 24.0 × 17.5 mm |
| Produktgewicht | 13.2g |
| Gehäusegröße | 138.0 × 93.0 × 19.0 mm |
| Bruttogewicht | 15.5g |
Schaltpläne

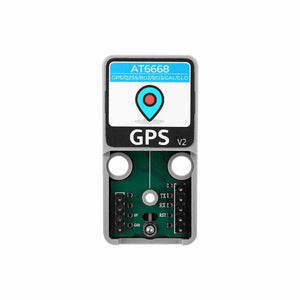

Pinbelegung
| Atomic GPS Basis v2.0 | TX | RX | RST |
|---|---|---|---|
| Atom-Lite / Atom-Matrix | G22 | G19 | G23 |
| AtomS3 / AtomS3-Lite | G5 | G6 | G7 |
| AtomS3R / AtomS3R-CAM / AtomS3R-Ext / AtomS3R-M12 | G5 | G6 | G7 |
Größe

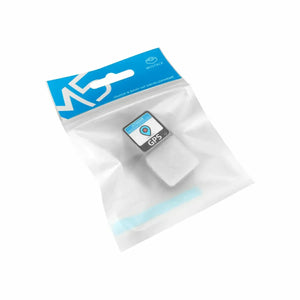

Lieferumfang
-
1 × Atomic GPS Base v2.0 Modul
Datenblätter
Software
Schnellstart
Arduino
Anwendungsszenarien
-
Fahrzeugpositionierung und Navigation
-
IoT- und Outdoor-Tracking-Geräte
-
Industrielle Automatisierung und Robotik
-
UAV (Drohnen) Positionierungssysteme
Vergleich: v2.0 vs Original GPS Basis
| Merkmal | Atomic GPS Basis v2.0 | Atomic GPS Basis |
|---|---|---|
| Positioniergenauigkeit | <1.5m | 2m |
| microSD-Kartensteckplatz | Nein | Ja |
| Modulmodell | AT6668 | M8030-KT |
| GNSS-Unterstützung | GPS / QZSS / BD2 / BD3 / GAL / GLO | BDS / GPS / GLONASS / GALILEO / SBAS / QZSS |
