M5stack ATOM HUB SwitchD 2-Relais-Kit

M5stack ATOM HUB SwitchD 2-Relais-Kit

€41,58

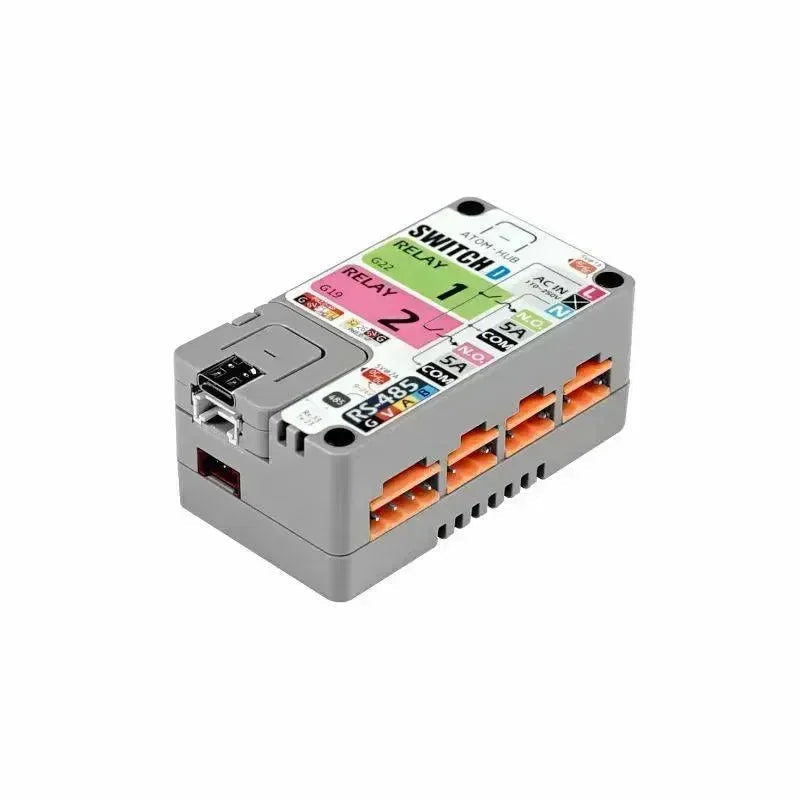

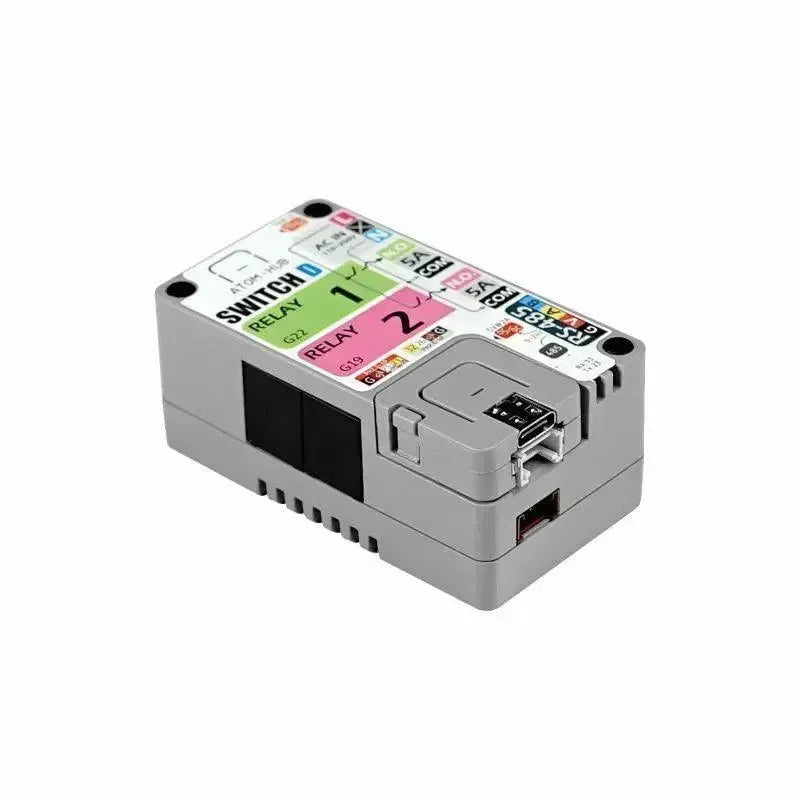

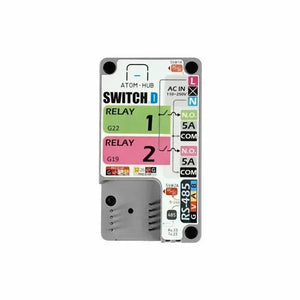

⚡ ATOM HUB SWITCH D: Direkte Leistungsschaltung für smarte Anwendungen

Der ATOM HUB SWITCH D ist ein Zweikanal-Relais-Leistungsschalter, speziell entwickelt für die Kompatibilität mit dem ATOM-Hauptcontroller. Das „D“ steht für Direct, denn die Wechselstromversorgung fließt direkt zu den Schließerkontakten (NO) der beiden Relais – gesteuert vom ATOM zum Ein- und Ausschalten. 🔌🧠


🔧 Einfach & Effizient

  • 🔀 Direkter AC-Stromeingang zu den Relais

  • ✅ Nur Verbraucher anschließen – keine zusätzlichen Stromleitungen nötig

  • ⚡ Effizienter als herkömmliche Relaislösungen


🔋 Intelligente Stromversorgung

  • 🔄 Integriertes Abwärtsmodul liefert 5V/1A DC für den ATOM

  • 🛡️ Überhitzungs- & Kurzschlussschutz für sichere Nutzung

  • 🔌 9–24V auf 5V Konvertierung für industrielle Anforderungen


📡 Kommunikation & Erweiterung

  • 🔁 SP485EE Pegelumwandlungschip für RS485-Kommunikation mit mehreren Geräten

  • 🔗 HY2.0-4P Schnittstelle für I2C-Peripherie oder allgemeine I/O-Geräte

  • 🌐 Mit integriertem WiFi im ATOM ist die schnelle Einrichtung von Remote-Schaltanwendungen möglich


🏭 Ideal für

  • 🏠 Smart Home Automatisierung

  • 🏢 Industrielle Steuerung

  • 📡 Fernverwaltung von Geräten

  • 🔬 IoT-Projekte

Mit dem ATOM HUB SWITCH D erhältst du eine kompakte, sichere und vielseitige Lösung zur Steuerung elektrischer Lasten – perfekt für moderne Embedded-Systeme und Automatisierungsprojekte. 🚀



Produktmerkmale

  • Kompatible ATOM Matrix/ATOM Lite
  • Eingebauter AC-DC-Schaltkreis
  • 2-Wege-Relais
  • Integrierte RS485-Pegelumwandlung, unterstützt Modbus
  • HY2.0-4P Porterweiterung
  • Kurzschlussschutz
  • Fernbedienung über WLAN und RS485

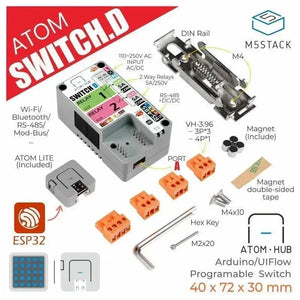

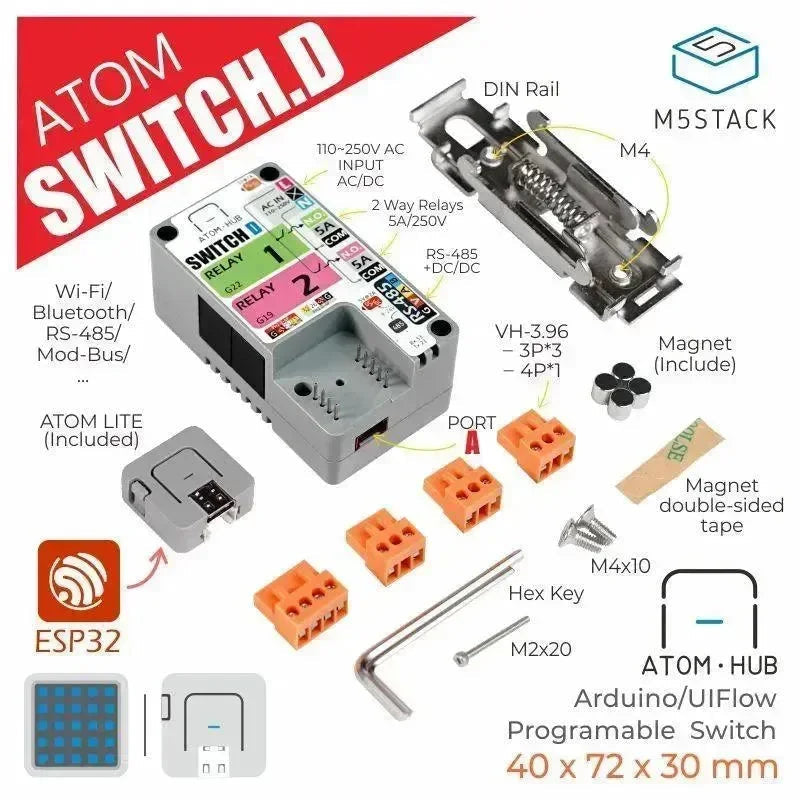

Enthalten

  • 1x ATOM-SCHALTER D
  • 1 x ATOM Lite
  • 4x Magnet
  • 1x doppelseitiges Klebeband

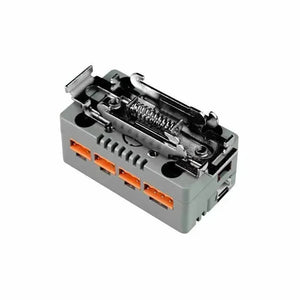

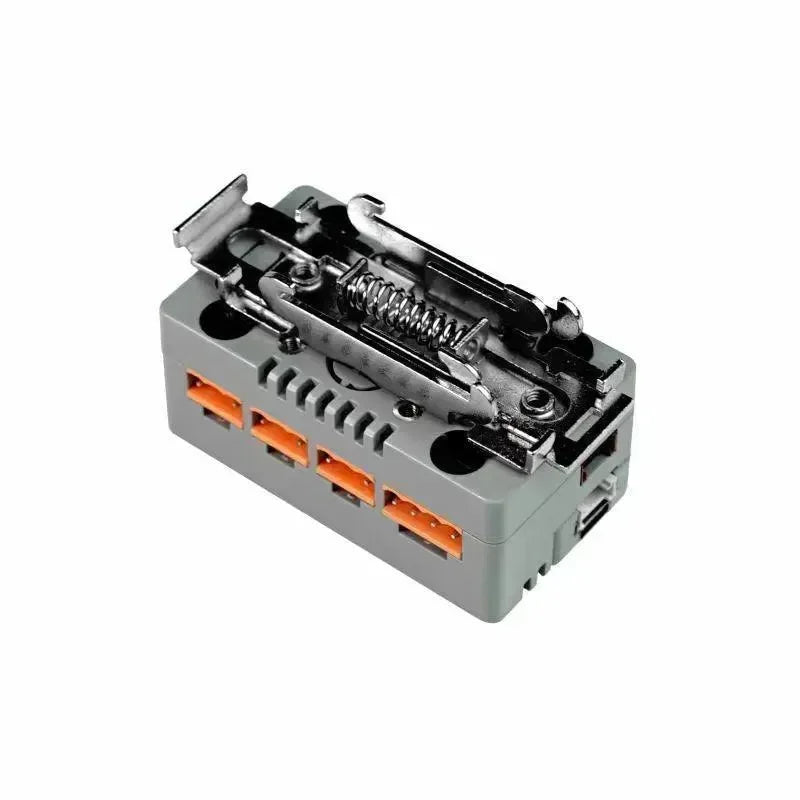

  • 1x DIN-Schiene
  • 1x 3,96 * 4P-Stecker
  • 3x 3,96*3P Stecker
  • 1x M4 Inbusschlüssel
  • 1x M2 Inbusschlüssel
  • 2x M4*10mm Sechskant-Senkschraube

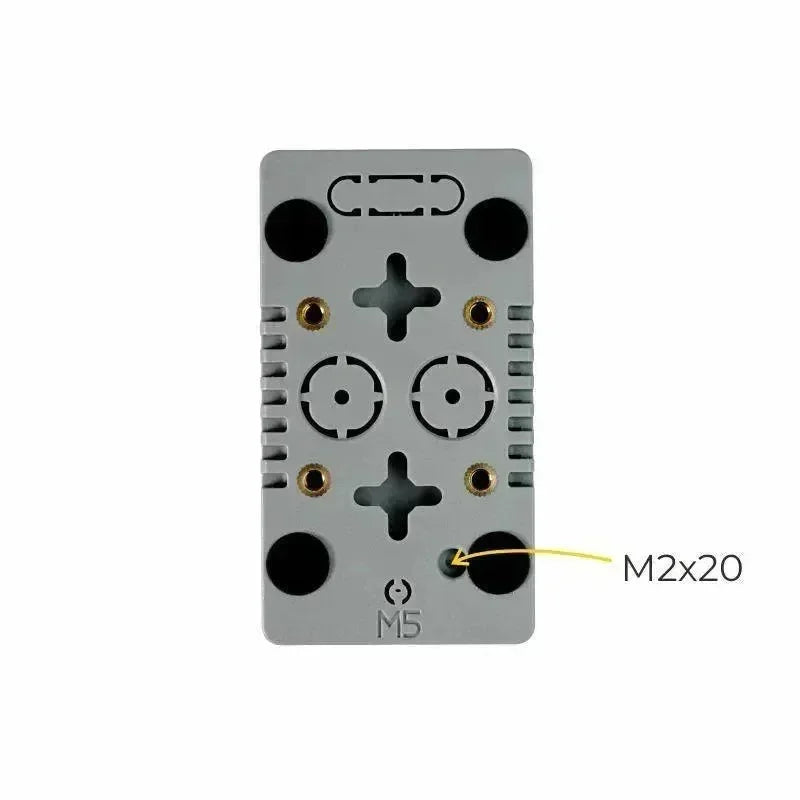

  • 1 x M2 x 20 mm Innensechskant-Maschinenschraube

Anwendungen

  • Intelligenter Schalter

Spezifikation

Relais AC 250 V/10 A (Momentanstrom 16 A), DC 5 V/1 A
Schaltnetzteil (AC-DC) Wechselstrom 250 V – Gleichstrom 5 V
RS485 Versorgungsspannung 9V bis 24V
Schnittstelle 1x HY2.0 (PORT A), 1x HT3.96R 4P (RS485), 2x HT3.96R 3P (Relais), 1x HT3.96R 3P (AC/DC IN)
Nettogewicht 134 g
Bruttogewicht 158g
Produktgröße 72*40*30 mm
Packungsgrösse 104*77*35 mm
Gehäusematerial Kunststoff (PC)
