M5PaperS3 ESP32S3 Entwicklungs-Kit (960x540, 4,7 Zoll eInk Display, 235 ppi)

Vorbestellung
Verkaufspreis €67,95
inkl. MwSt.
Artikelnummer: M5-C139

📦 Standort des Lagers: München, Deutschland

Vorbestellung

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 50€ in Deutschland!

- EU-Länder Lieferzeit: 4~8 Arbeitstage.

- Andere Länder Lieferfrist: 2~2,5 Wochen.

Visa
PayPal
Mastercard
American Express
Shop Pay
M5PaperS3 ESP32S3-1

M5PaperS3 ESP32S3 Entwicklungs-Kit (960x540, 4,7 Zoll eInk Display, 235 ppi)

€67,95

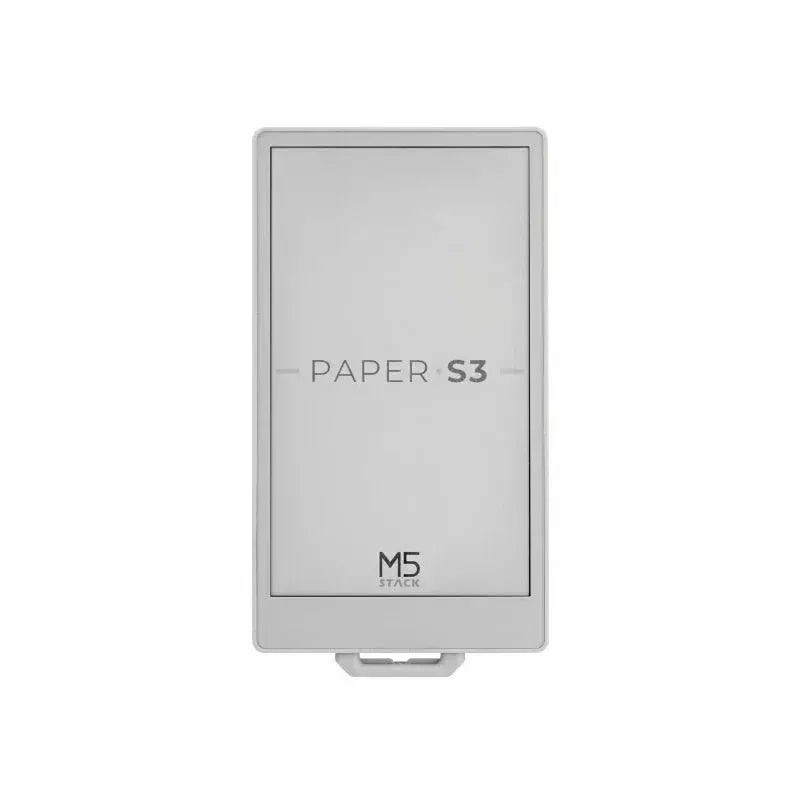

PaperS3 ist ein berührbares, energieeffizientes E-Ink-Display Steuergerät, das von M5Stack eingeführt wurde und den ESP32-S3 Microcontroller enthält. Die Vorderseite ist mit einem 540×960 Auflösung 4,7 Zoll (Touch und Bildschirm integriert) E-Ink-Display ausgestattet, das 16-stufige Graustufen unterstützt. Es ist mit einem GT911 kapazitiven Touchpanel gekoppelt, das Dual-Point-Touch und verschiedene Gestenoperationen unterstützt. Im Vergleich zu früheren Produkten verwendet PaperS3 eine Vollbildstruktur. Im Gegensatz zu Standard-LCD-Bildschirmen bietet das E-Ink-Display den Benutzern ein besseres Leseerlebnis für Texte, während es einen niedrigen Stromverbrauch, Bildspeicherung bei Stromausfall und andere Funktionen bietet.

Es integriert einen Gyroskopsensor, einen eingebauten Summer und physische Tasten, die Interaktionen (wie das Aufwecken durch Anheben) und Ein/Aus-Betrieb ermöglichen. In Bezug auf die Datenspeicherung ist der PaperS3 mit einer MicroSD Schnittstelle und dem ESP32-S3R8 Chip ausgestattet, der 8MB von PSRAMenthält. Darüber hinaus verfügt das Gerät über einen externen 16MB Flashspeicherchip für erweiterten Speicher, der eine höhere Speicherkapazität und schnellere Datenzugriffszeiten gewährleistet. Das Gerät verfügt über einen eingebauten 1800mAh Lithium-Akku mit Ladefunktion. In Kombination mit dem internen RTC (BM8563)ermöglicht es Schlaf- und Aufwachfunktionen und bietet eine starke Akkulaufzeit. Darüber hinaus verfügt das Gerät über einen eingebauten Batterieüberwachungs-Schaltkreis , um den Batteriestatus in Echtzeit zu überwachen und eine gesunde Batterieverwaltung sicherzustellen.

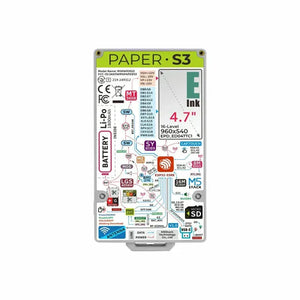

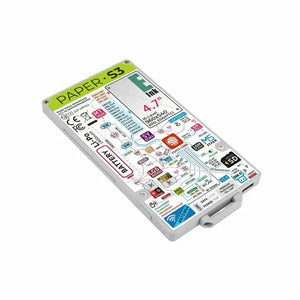

Die Rückseite des Geräts verfügt über eine offene HC1.25-4P Peripherieschnittstelle, die die Erweiterung verschiedener Sensorgeräte ermöglicht und unbegrenzte Möglichkeiten für die zukünftige Anwendungsentwicklung bietet. Das Gerät unterstützt auch OTG-Funktionalität, die mehr externe Geräteverbindungen und Datenübertragungsmöglichkeiten ermöglicht. Im Vergleich zu früheren Produkten hat PaperS3 seine Antenne für eine bessere drahtlose Leistung und Signalstabilität optimiert. Das Gerätdesign umfasst auch einen Haken zum einfachen Tragen und Aufhängen, was den Komfort und die Praktikabilität erhöht. Es ist leichter und dünner als zuvor.

PaperS3 eignet sich für eine Vielzahl von energieeffizienten Anzeige- und Interaktionsanwendungen, einschließlich IoT-Überwachung, Smart Homes, Umweltüberwachung, Gesundheitsüberwachung, elektronische Etiketten und Datenprotokollierung.

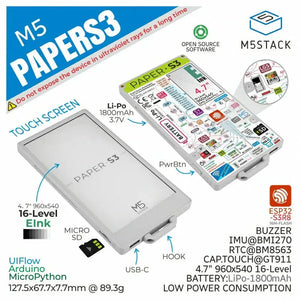

Merkmale

  • ESP32-S3R8 Hauptsteuerung
  • Integrierter Gyroskop, Summer und physische Taste
  • 8MB PSRAM, 16MB Externer Flash
  • 4,7 Zoll Touch-fähiger E-Ink Bildschirm mit 540×960 Auflösung
  • 1800mAh Lithium-Batterie
  • RTC-Chip für Schlaf/Wach
  • Energieeffizient
  • Entwicklungsplattform:
  1. UIFlow 2.0
  2. Arduino IDE
  3. ESP-IDF
  4. Plattform.IO



Inklusive

  • 1x PapierS3



Anwendungen

  • IoT-Überwachung
  • Smart Home Steuerungspanel
  • Elektronische Beschriftung
  • Bildungs- und Lernwerkzeuge



Arduino

M5Einheitlich



Technische Daten

Spezifikation Details
SoC ESP32S3R8, Xtensa® 32-Bit LX7 Dual-Core-Prozessor, 240MHz, 2,4GHz Wi-Fi
PSRAM 8 MB PSRAM
Blitz Externer 16-MB-Flash-Speicher
Lagerung Unterstützt MicroSD-Karten-Erweiterung
Anzeigebildschirm 4,7 Zoll Touch E-Ink Bildschirm (EPD_ED047TC1)
Auflösung: 960x540 Pixel
16-stufiges Graustufen-Display
Touch-Funktion Unterstützt Zwei-Punkt-Touch und verschiedene Gesten (GT911 kapazitiver Touchscreen)
Sensoren Integrierter Gyroskopsensor BMI270 @ Kommunikationsadresse: 0x68
USB-Funktion OTG/CDC/MSC/Firmware-Flashen
Leistungsaufnahme 5V@500mA
Peripherieschnittstelle HY1.25-4P (3v3+GND+2xGPIO) zum Erweitern von Sensoren und Geräten
Batterie 3,7V@1800mAh @ Ladechip: LGS4056H
Batterieanschluss SMT-HDR 1,25-2P
Ladestrom 5V@176mA
Energieverwaltung PMS150G (Ein/Aus und Programm-Download-Steuerung)
Integrierter BM8563 RTC-Chip @ Kommunikationsadresse: 0x51
Tasten 1x Physischer Knopf (für Gerätesteuerung, Ein/Aus, Zurücksetzen, Download-Modus)
Summer Onboard-Passivsummer
W-lan Kommunikationsreichweite von 111 Metern (im Freien, mit der Antenne vertikal in einem Winkel von 90° zum Boden positioniert)
Energieverbrauch Niedrigstrommodus: DC 4,2V / 9,28µA (Hauptstrom aus, Gyroskop im Niedrigstrommodus)
Standby-Modus: DC 4,2V / 949,58µA (Hauptstrom aus, Gyroskop eingeschaltet)
Betriebsmodus: DC 4,2V / 154,02mA (Hauptstrom eingeschaltet)
Betriebstemperatur 0-40°C
Produktabmessungen 121,5 x 67,7 x 7,7 mm
Verpackungsabmessungen 133*76*19 mm
Produktgewicht 89.3g
Paketgewicht 112.9g
