M5Stack Paper v1.1 ESP32 E-Ink Touchscreen Development Kit
Größere Stückzahl benötigt?
Mengenangebot anfordern
Erhalten Sie ein verbindliches Angebot mit Lieferzeit und Mengenpreisen.
Für Hochschulen, Unternehmen, Distributoren und Projektbestellungen.
Description

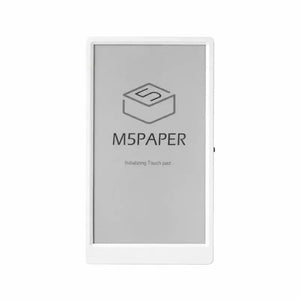

M5Stack Paper v1.1, auch M5Paper v1.1 genannt, ist ein ESP32 E-Ink Touchscreen Development Kit mit 4,7-Zoll E-Ink Display, 540 x 960 Aufloesung, 16 Graustufen und GT911 kapazitivem Touch. Das M5-K049-B Geraet ist fuer Low-Refresh-Oberflaechen gedacht, bei denen Lesbarkeit, Touch-Bedienung und dauerhaft sichtbarer Bildschirminhalt wichtiger sind als Animation.
M5Stack Paper v1.1 integriert ESP32-D0WDQ6-V3, 16MB Flash, 8MB PSRAM, SHT30 Temperatur- und Feuchtigkeitssensor, FM24C02 EEPROM, BM8563 RTC, TF-Kartensteckplatz, 1150mAh Akku, magnetische Rueckseite und drei HY2.0-4P Erweiterungsports. Dieser Low Power E-Ink Controller ist eine praktische Basis fuer Smart Home Panel, IoT Terminal, elektronisches Etikett, E-Book-Reader und industrielle Bedienfelder.
Im Vergleich zu kleinen E-Ink Modulen bietet M5Paper v1.1 einem IoT Terminal mehr Platz fuer Statuskarten, Sensorwerte, Menues und Touch-Bedienelemente. Im Vergleich zu LCD-Panels bleibt der ESP32 E-Ink Touchscreen zwischen Updates mit sehr geringem Energieverbrauch lesbar, wodurch M5-K049-B fuer batteriebetriebene und dauerhaft lesbare Displayprojekte geeignet ist.
Features
- Grosser ESP32 E-Ink Touchscreen: 4,7-Zoll E-Ink Display, 540 x 960, 16 Graustufen, GT911 kapazitiver Touch, Zwei-Punkt-Touch und Gestenbedienung.
- ESP32 Leistung: ESP32-D0WDQ6-V3 Dual-Core-Prozessor, 240MHz Hauptfrequenz, 16MB Flash, 8MB PSRAM und 2,4GHz WLAN.
- Low Power E-Ink Controller: 1150mAh Akku und BM8563 RTC unterstuetzen Sleep/Wake-Workflows fuer Low-Refresh-Dashboards und dauerhaft sichtbare Informationsanzeigen.
- Sensorik und Speicher: SHT30 Temperatur- und Feuchtigkeitssensor, FM24C02 EEPROM und TF-Kartensteckplatz unterstuetzen Datenlogging und lokale Konfiguration.
- Erweiterbar: drei HY2.0-4P Ports verbinden M5Stack Paper v1.1 mit M5Stack Sensoren und Modulen fuer Smart Home Panel oder IoT Terminal Projekte.
- Flexible Display-Version: M5Paper v1.1 verwendet ein flexibles E-Ink Panel und behaelt die gleichen Funktionsspezifikationen wie das urspruengliche Hard-Panel-Modell.
- Einfache Montage: magnetische Rueckseite und schlankes Gehaeuse passen fuer Tisch, Wand, Raumlabel, Regallabel und Schaltschrankanzeige.
Specifications
| SKU | M5-K049-B |
| Produkt | M5Stack Paper v1.1 / M5Paper v1.1 |
| SoC | ESP32-D0WDQ6-V3 Dual-Core-Prozessor, 240MHz |
| DMIPS | 600 |
| SRAM | 520KB |
| Flash | 16MB |
| PSRAM | 8MB |
| Wireless | 2,4GHz WLAN |
| Eingangsspannung | 5V@500mA |
| Schnittstellen | USB Type-C x 1, HY2.0-4P x 3, TF-Kartensteckplatz microSD |
| Sleep Mode Verbrauch | 3,7V@10uA, nur RTC aktiv |
| E-Ink Display | ED047TC1, 4,7 Zoll, 540 x 960, 16 Graustufen, Anzeigeflaeche 58,32 x 103,68mm, IT8951E Treiber |
| Touch Panel | GT911 kapazitiver Touch, Zwei-Punkt-Touch und Gestenunterstuetzung |
| Physische Bedienung | Drehschalter x 1, Reset-Taste x 1 |
| Sensor | SHT30 Temperatur- und Feuchtigkeitssensor |
| EEPROM | FM24C02, 2Kbit |
| RTC | BM8563 |
| Antenne | 2,4G 3D-Antenne |
| GPIO Breakout | G25, G32, G26, G33, G18, G19 |
| Akku | 1150mAh@3,7V |
| Betriebstemperatur | 0~60°C |
| Gehaeusematerial | Kunststoff PC |
| Produktgroesse | 118,6 x 67,0 x 10,0mm |
| Produktgewicht | 81,6g |
| Packungsgroesse | 120,0 x 70,0 x 14,0mm |
| Bruttogewicht | 99,1g |
Applications
- Smart Home Panel fuer Raumstatus, Sensoranzeige, Lichtsteuerung, Umgebungsdaten und Szenenauswahl.
- IoT Terminal Dashboards mit Touch-Bedienung, WLAN, langer Akkulaufzeit, RTC Wake-up und dauerhaft sichtbarem Bildinhalt.
- Elektronisches Etikett, Regaletikett, Asset-Tag, Besprechungsraum-Label, Geraetehinweis und dauerhaft lesbares Informationsboard.
- E-Book-Reader, Low-Refresh-Message-Board, Feldcheckliste und lesefreundliche ESP32 Display-Prototypen.
- Industrielle Bedienfelder und Instrumentendisplays, die einen grossen ESP32 E-Ink Touchscreen mit Erweiterungsports benoetigen.
Product List
| 1 | M5Stack Paper v1.1 |
Other Content
Nutzungshinweis: Das E-Ink Display sollte nicht ueber laengere Zeit ultraviolettem Licht ausgesetzt werden. Das Power-Management von M5Stack Paper v1.1 unterscheidet sich von CORE- und StickC-Geraeten: Zum Einschalten den Drehschalter/PWR-Button 2 Sekunden lang druecken; zum Ausschalten die Software-API oder die Reset-Taste auf der Rueckseite verwenden. Bei USB-Stromversorgung kann das Geraet nicht ausgeschaltet werden.
Die Auswahl des Refresh-Modus hilft, den Low Power E-Ink Controller auf Bildqualitaet, Textlesbarkeit oder schnellere Reaktion abzustimmen. Quality Mode eignet sich fuer Bildpraezision, Text Mode fuer leseintensive Oberflaechen und schnellere Modi fuer Touch-Feedback auf dem ESP32 E-Ink Touchscreen.
Fuer die Planung kann M5-K049-B als touchfaehiges IoT Terminal im Betrieb und als elektronisches Etikett im Leerlauf betrachtet werden. Dieselbe M5Paper v1.1 Hardware kann Raumstatus, Sensorwerte, Steuerungsmenues oder feste Hinweise ohne dauerhafte LCD-Leistungsaufnahme anzeigen.
Resources
- M5Stack Paper v1.1 Dokumentation
- Paper v1.1 Schaltplan PDF
- ESP32 Datenblatt
- SHT30 Datenblatt
- BM8563 Datenblatt
- GT911 Touch Controller Datenblatt
- ED047TC1 E-Ink Display Datenblatt
- M5EPD Arduino Driver Library
- M5Paper FactoryTest
- M5EPD Todo Beispiel
- M5EPD Calculator Beispiel
- M5EPD TTF Beispiel
- image2gray Tool
- TTF Font Datei
- FactoryTest EasyLoader fuer Windows
FAQ
Wofuer ist M5Stack Paper v1.1 am besten geeignet?
M5Stack Paper v1.1 eignet sich fuer Smart Home Panel, IoT Terminal, elektronisches Etikett, E-Book-Reader, industrielles Bedienfeld und andere Low-Refresh-Projekte mit grossem E-Ink Touchscreen.
Was wurde bei M5Paper v1.1 geaendert?
M5Paper v1.1 verwendet ein flexibles E-Ink Panel und behaelt die gleichen Funktionsspezifikationen wie die urspruengliche Hard-Panel-Version.
Unterstuetzt M5-K049-B Touch?
Ja. Der M5-K049-B ESP32 E-Ink Touchscreen nutzt ein GT911 kapazitives Touch Panel mit Zwei-Punkt-Touch und Gestenunterstuetzung.
Warum ist es fuer batteriebetriebene Projekte nuetzlich?
Der Low Power E-Ink Controller kann Inhalte zwischen Updates behalten und RTC Sleep/Wake verwenden, sodass Smart Home Panel, IoT Terminal oder elektronisches Etikett mit geringerem Energieverbrauch lesbar bleiben.
Kann das Geraet externe Sensoren verbinden?
Ja. M5Paper v1.1 bietet drei HY2.0-4P Erweiterungsports, WLAN, SHT30 Sensorik, EEPROM und TF-Kartenspeicher und ist damit flexibel fuer Sensor-Dashboards und Bedienfelder.
