M5Stack Luftqualitaets-Kit M5StampS3 Monitor
Beschreibung

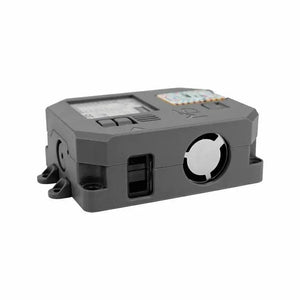

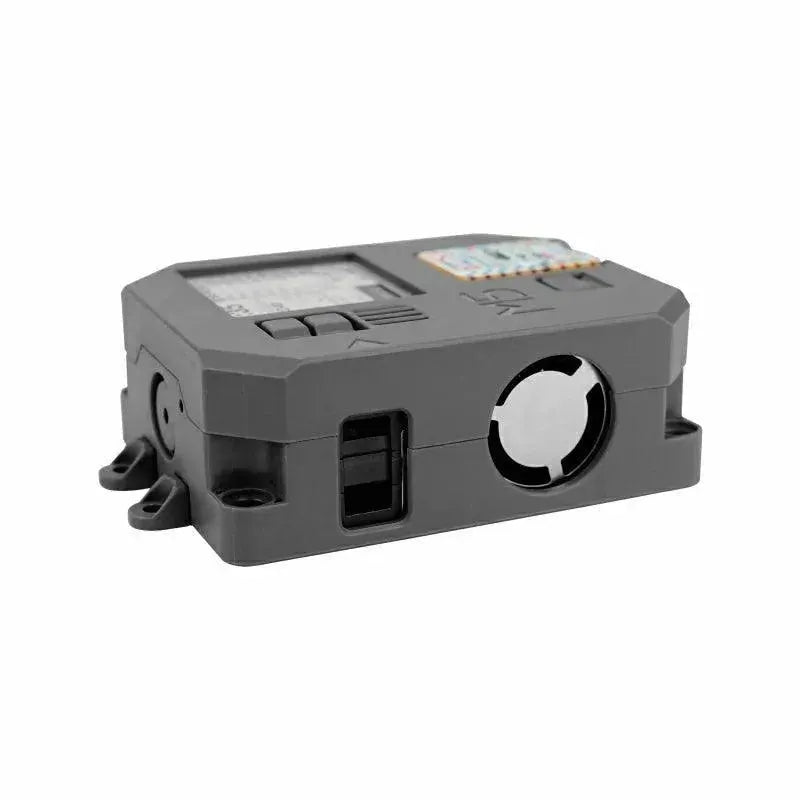

Das Air Quality Kit ist ein stromsparender Umweltmonitor auf Basis von M5StampS3. Es kombiniert ein kompaktes E-Ink Display, Akkubetrieb, drahtlose Verbindung und die SEN55 SCD40 Sensor Kombination fuer Innenraum-Luftmessungen. Als M5StampS3 Luftmonitor misst es PM1.0, PM2.5, PM4, PM10, Temperatur, Luftfeuchte, VOC und CO2 Konzentration in einem Geraet.

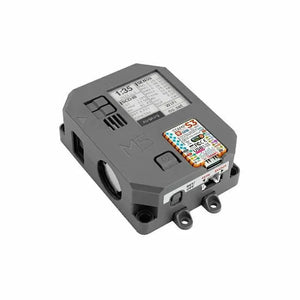

Das Air Quality Kit nutzt ein 1.54-Zoll E-Ink Display mit 200 x 200 Pixeln, sodass Werte bei sehr geringem Energiebedarf sichtbar bleiben. Ein 600mAh Lithium-Akku, RTC Timer Wake-up und EZDATA Cloud-Unterstuetzung machen den M5StampS3 Luftmonitor geeignet fuer langfristiges Online-Monitoring mit schneller Installation und Fernzugriff.

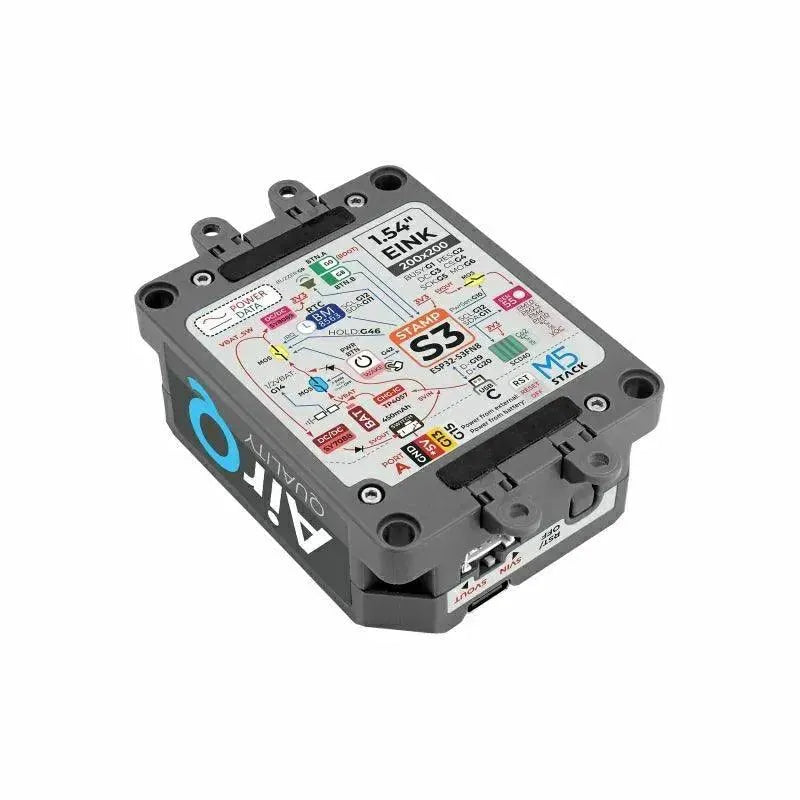

Die Unterseite bietet LEGO-Montageloecher, Magnete und vier abnehmbare Montagelaschen. Dadurch eignet sich das Air Quality Kit fuer Wohnraeume, Klassenraeume, Labore, Industrieumgebungen, medizinische Bereiche, HVAC-Pruefungen und Baustellen. Die SEN55 SCD40 Sensor Einheit liefert Partikel-, Gas-, Temperatur-, Feuchte- und CO2 Daten ohne separate Sensormodule.
Funktionen
- Integrierte Luftmessung: die SEN55 SCD40 Sensor Kombination misst PM1.0, PM2.5, PM4, PM10, Temperatur, Luftfeuchte, VOC und CO2.
- M5StampS3 Steuerung: der M5StampS3 Luftmonitor nutzt einen ESP32-S3FN8 Dual-Core-Prozessor mit 8MB Flash und 2.4 GHz Wi-Fi.

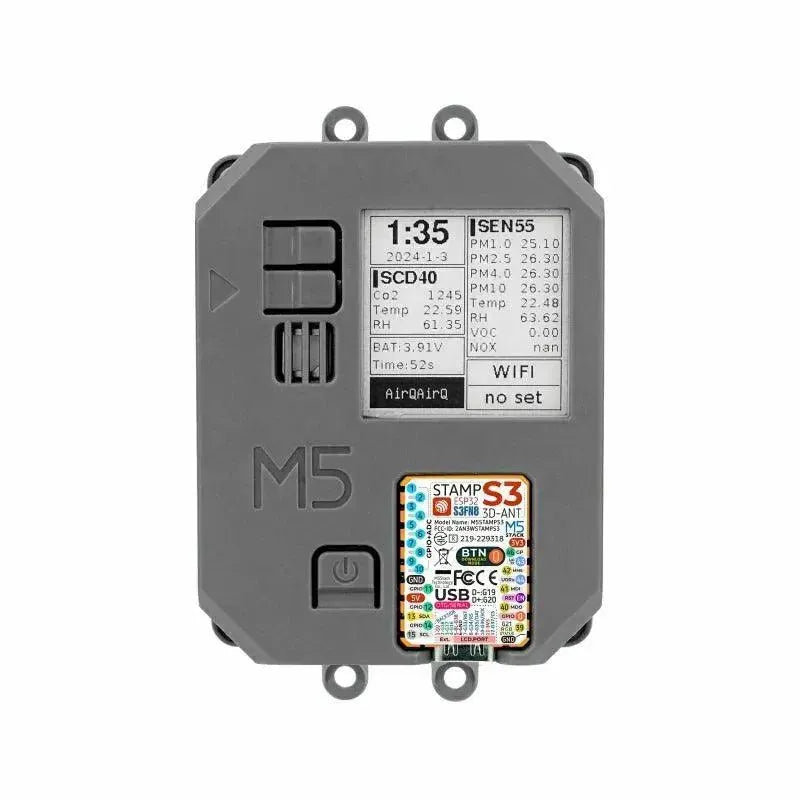

- Stromsparendes Display: das Air Quality Kit besitzt ein 1.54-Zoll E-Ink Display mit 200 x 200 Pixeln, das das letzte Bild halten kann.
- Akku und RTC: 600mAh Akku und RTC Timer Wake-up unterstuetzen stromsparende Messzyklen.
- Cloud-faehiger Ablauf: die Werksfirmware kann Daten fuer bequeme Fernansicht an M5Stack EZDATA senden.
- Flexible Montage: LEGO-Lochbild, Magnetbasis und vier abnehmbare M3 Montagelaschen helfen bei unterschiedlichen Einbauorten.
- Entwicklungsplattformen: UiFlow2, Arduino IDE, ESP-IDF und PlatformIO werden unterstuetzt.
Kompakter Messknoten
Das Format als M5StampS3 Luftmonitor vereint Sensorik, Anzeige, Stromversorgung, Montage und Cloud-Bericht in einem Gehaeuse. Fuer schnelle Umgebungsinstallationen reduziert das Air Quality Kit Verdrahtungsaufwand, waehrend die SEN55 SCD40 Sensor Kombination die wichtigsten Innenraum-Luftindikatoren abdeckt. Der M5StampS3 Luftmonitor passt gut, wenn ein kompakter Referenzknoten benoetigt wird.

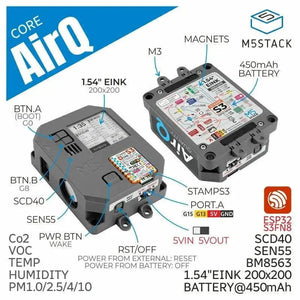

Spezifikationen
| Modulmodell | StampS3 |
| SoC | ESP32-S3FN8 Dual-Core Xtensa LX7 Prozessor, 240MHz |
| USB | USB OTG, USB Serial/JTAG |
| Flash | 8MB |
| Wi-Fi | 2.4 GHz Wi-Fi |
| Display | GDEY0154D67, 1.54-Zoll E-Ink Display |
| Aufloesung | 200 x 200 px |
| SEN55 | I2C Adresse 0x69 |
| SCD40 | I2C Adresse 0x62 |
| Umweltmessungen | PM1.0, PM2.5, PM4, PM10, Temperatur, Luftfeuchte, VOC, CO2 Konzentration |
| RTC | RTC8563 |
| Akku | 600mAh @ 3.7V |
| Tasten | Taste A (G0), Taste B (G8), Power-Taste, Reset/Power-off |
| Grove Schnittstelle | HY2.0-4P |
| Summer | Onboard passiver Summer |
| Montage | LEGO-Lochbild, Magnet, 4 x M3 abnehmbare Montagelaschen |
| Betriebstemperatur | 0 bis 40 deg C |
| Produktgroesse | 72.0 x 56.0 x 24.1mm |
| Produktgewicht | 91.9g |
| Verpackungsgroesse | 100.8 x 74.3 x 30.5mm |
| Bruttogewicht | 120.0g |
Anwendungen
- Wohnraum-Monitoring: platzieren Sie das Air Quality Kit in Wohnraeumen, Schlafraeumen oder Gemeinschaftsbereichen.
- Klassenraeume und Schulen: nutzen Sie den M5StampS3 Luftmonitor, um CO2 und Partikelveraenderungen im Tagesverlauf zu verfolgen.
- Industrieumgebungen: die SEN55 SCD40 Sensor Werte helfen beim Vergleich von Partikel- und Gastrends in Arbeitsbereichen.
- Medizinische Einrichtungen: lokale Umweltindikatoren koennen in geschuetzten Innenraeumen beobachtet werden.
- Forschungslabore: Luftqualitaetswerte lassen sich protokollieren und ueber EZDATA Workflows remote anzeigen.
- HVAC-Optimierung: das Air Quality Kit zeigt, wie Lueftung CO2, Luftfeuchte, VOC und PM-Werte beeinflusst.
- Baustellen: setzen Sie einen tragbaren M5StampS3 Luftmonitor fuer temporaere Umweltpruefungen ein.
Lieferumfang
| 1 | Air Quality |
| 1 | Benutzerhandbuch |
Weitere Inhalte
Sensorabdeckung
Die SEN55 SCD40 Sensor Kombination erfasst Partikel, VOC, Luftfeuchte, Temperatur und CO2 in einem kompakten Knoten. Dadurch liefert das Air Quality Kit ein breiteres Umweltbild als ein reines PM-Messgeraet.
Montage und Verdrahtung
Der M5StampS3 Luftmonitor bietet Magnetbasis, LEGO-kompatible Loecher und abnehmbare Montagelaschen. Die Grove Schnittstelle gibt dem Air Quality Kit einen Erweiterungspfad fuer eigene Installationen, waehrend der M5StampS3 Luftmonitor mobil genug fuer Vergleichsmessungen bleibt.
Handbuch und Schaltungsreferenz

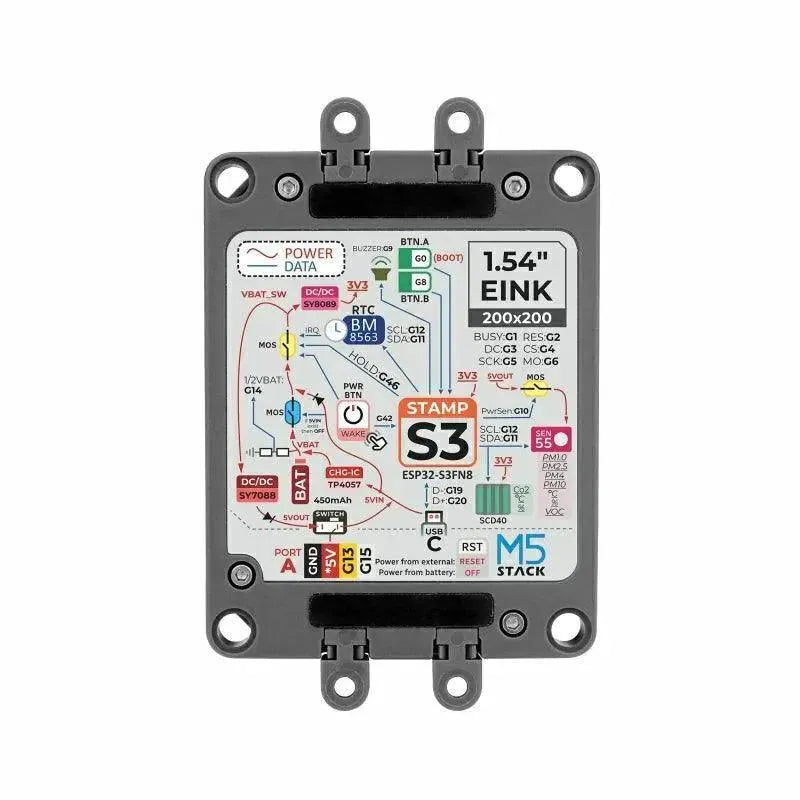

Handbuch und Schaltplan helfen bei Firmware-Anpassungen, Montageplanung, Stromverhalten und I2C-Integration rund um den SEN55 SCD40 Sensor.
Ressourcen
FAQ
Was misst das Air Quality Kit?
Das Air Quality Kit misst PM1.0, PM2.5, PM4, PM10, Temperatur, Luftfeuchte, VOC und CO2 Konzentration ueber die SEN55 SCD40 Sensor Kombination.
Warum wird ein E-Ink Display verwendet?
Das E-Ink Display hilft dem M5StampS3 Luftmonitor, Messwerte mit geringem Stromverbrauch sichtbar zu halten, was bei akkuunterstuetztem Monitoring nuetzlich ist. So bleibt der M5StampS3 Luftmonitor auch fuer laengere Messzyklen geeignet.
Kann das Geraet Daten remote hochladen?
Ja. Die Werksfirmware unterstuetzt M5Stack EZDATA Cloud-Upload, sodass das Air Quality Kit nach der Einrichtung eine bequeme Fernansicht bieten kann.
Wie kann es montiert werden?
Das Geraet unterstuetzt LEGO-Lochbild, Magnetbasis und vier abnehmbare Montagelaschen. Diese Optionen machen den M5StampS3 Luftmonitor fuer temporaere oder feste Positionen geeignet.
Gibt es ein offizielles Video auf der Verkaufsseite?
Nein. Fuer diese Verkaufsseite wurde kein offizielles Video gefunden, daher bleiben Beschreibung und Mediengalerie bildbasiert.
