HLK-LD2413 24G Wasserstandserkennungssensor

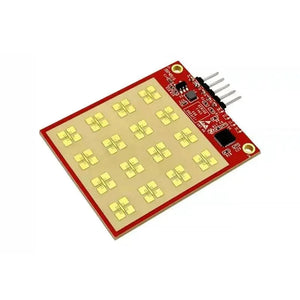

Das HLK-LD2413 ist ein kompakter, hochpräziser 24-GHz-Radarsensor zur Wasserstands- und Füllstandsmessung, der von Hi-Link entwickelt wurde. Er kombiniert ein fortschrittliches Millimeterwellen-Radarmodul mit intelligenter Firmware, um zuverlässige, kontaktlose Messungen in Echtzeit zu ermöglichen.

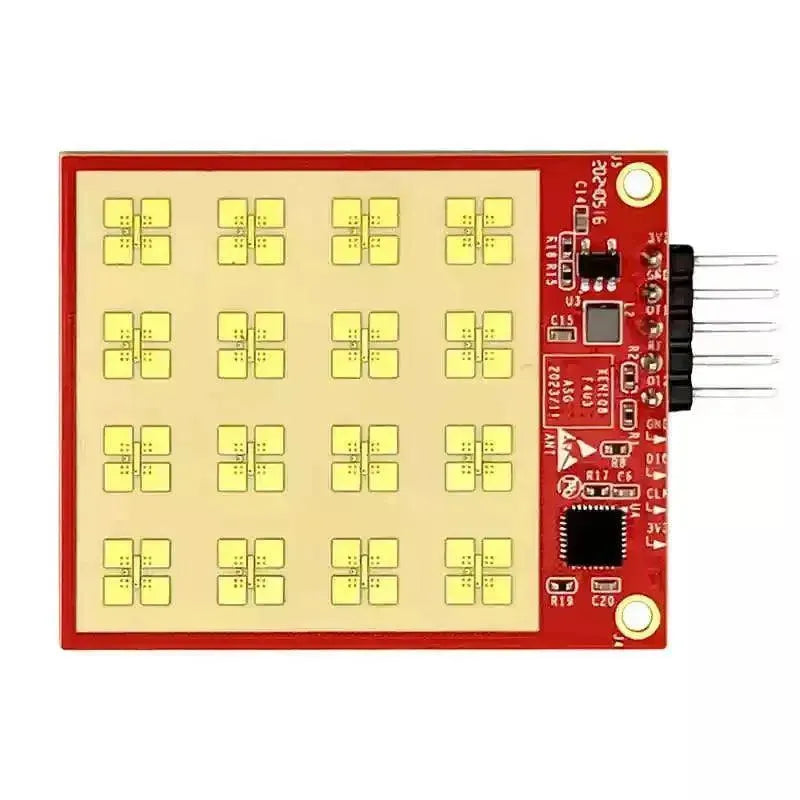

Dieser HLK-LD2413 24G Wasserstandserkennungssensor verfügt über ein leistungsstarkes AIoT-fähiges Radar-SoC, eine Hochleistungs-Mikrostreifenantenne (1T1R) und eine integrierte Signalverarbeitungs-Firmware mit FMCW-Wellenform für eine präzise Füllstandserkennung.
Mit einem Messbereich von 0,15 bis 10 Metern und einer Genauigkeit von ±3 mm arbeitet er konsistent in anspruchsvollen Umgebungen, einschließlich staubiger, unter Druck stehender oder versiegelter Behälter – was ihn zur idealen Wahl für die industrielle Automatisierung, Smart City-Lösungen und Haushaltsgeräte macht.
Produktparameter
- Frequenz: 24 GHz (23~27 GHz)
- Modulationstyp: FMCW
- Abtastbandbreite: 4 GHz
- Erfassungsbereich: 0,15 m ~ 10 m
- EIRP-Parameter: 11 dBm (-6 dB bidirektional)
- Horizontaler/Vertikaler Bereich: ±12°
- Distanzgenauigkeit: ±3 mm (theoretischer Wert)
- Meldezyklus: 160 ms (konfigurierbar 50~1000 ms)
- Betriebstemperatur: -40 °C ~ +85 °C
- Gehäuseabmessungen: 31,6 * 51,6 * 2,2 mm
- Spannungsversorgung: 3,3 V (3,0~3,6 V) @1 A
Wichtigste technische Spezifikationen
| Parameter | Wert |
|---|---|
| Frequenzbereich | 23–27 GHz (24 GHz Zentrum) |
| Sweep-Bandbreite | 4 GHz |
| Strahlbreite | ±12° @ -6 dB (dual) |
| Messbereich | 0,15 – 10 m |
| Genauigkeit | ±3 mm |
| Versorgungsspannung | 3,0 – 3,6 V (typisch: 3,3 V) |
| Durchschnittsstrom | 23 mA |
| Betriebstemperatur | -40 °C bis +85 °C |
| Datenschnittstelle | UART (Plug & Play) |
Anwendungen des HLK-LD2413 24G Radarmoduls
- Industrielle Automatisierung: Kontinuierliche, berührungslose Überwachung von Flüssigkeits- oder Materialständen in Chemikalientanks oder korrosiven Umgebungen.
- Smart Home Geräte: Echtzeit-Überwachung des Wasserstands in intelligenten Spendern, Kaffeemaschinen oder Luftbefeuchtern, um Überlaufen zu verhindern.
- Hydrologische Überwachung: Verfolgung von Wasserständen in Flüssen, Reservoirs und Seen zur Unterstützung des Ressourcenmanagements.
- Smart Cities: Erkennung von Abwasser- oder Grundwasserständen zur Vermeidung von Überschwemmungen und zur Unterstützung der städtischen Infrastruktur.
Warum HLK-LD2413 wählen?
- Fortschrittliche 24-GHz-FMCW-Radartechnologie für überlegene Stabilität.
- Ultrakompaktes Design, ideal für eingebettete IoT-Anwendungen.
- Hohe Erkennungsgenauigkeit kombiniert mit geringem Stromverbrauch.
- Echtzeit-Datenmeldung über UART-Schnittstelle.
- Visuelle Konfigurationssoftware für ein flexibles Setup von Reichweite und Zyklen.

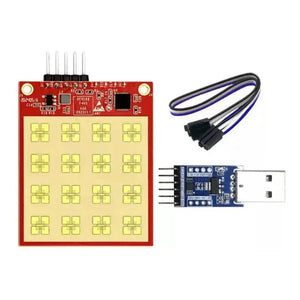

Packliste
HLK-LD2413
- 1 x LD2413 Modul

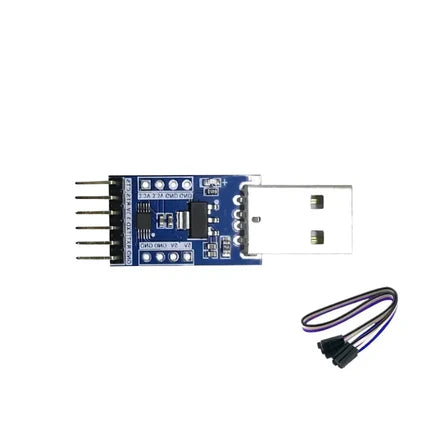

HLK-Test-Kit
- 1 x Test-Kit ohne Modul
FAQ
1. Kann das HLK-LD2413 Feststoffe wie Getreide oder Pulver messen?
Ja, als Materialfüllstandssensor ist er sehr effektiv bei der Messung von Feststoffoberflächen, sofern diese reflektierende Eigenschaften für Radarwellen besitzen.
2. Wird der Sensor durch Dampf oder Schaum beeinträchtigt?
Radarwellen sind wesentlich resistenter gegen Dampf und Staub als Ultraschallsensoren. Sehr dichter Oberflächenschaum kann jedoch das Signal dämpfen; wir empfehlen Tests für spezifische Schaumdichten.
3. Wie konfiguriere ich den Erfassungsbereich?
Der Sensor wird mit einem visuellen Konfigurationstool geliefert. Durch Anschluss des Moduls an einen PC über einen USB-zu-TTL-Adapter können Sie die minimalen und maximalen Erfassungsdistanzen einstellen.
4. Muss der Sensor die Flüssigkeit berühren?
Nein, das HLK-LD2413 ist ein kontaktloser Sensor. Er sollte über dem zu messenden Material montiert werden, um Langlebigkeit zu gewährleisten und Korrosion zu vermeiden.
5. Wie groß ist die Blindzone dieses Sensors?
Der Sensor hat eine sehr kleine Blindzone von nur 0,15 Metern, was Messungen auch in flachen Behältern ermöglicht.
6. Kann ich mehrere Sensoren im selben Bereich verwenden?
Ja, stellen Sie jedoch sicher, dass die 24-GHz-Strahlen nicht direkt gegeneinander gerichtet sind, um Signalinterferenzen zu vermeiden. Metallabschirmungen können ebenfalls zur Isolierung verwendet werden.
Vorsichtsmaßnahmen
- Stellen Sie sicher, dass die Antenne des Sensors direkt auf den Erfassungsbereich gerichtet ist und der umgebende Raum offen und ungehindert ist.
- Die Installationsposition muss sicher und stabil sein; Bewegungen oder Vibrationen des Sensors beeinträchtigen die Messgenauigkeit erheblich.
- Da Radarwellen Objekte durchdringen können, vermeiden Sie bewegliche Teile hinter dem Sensor. Verwenden Sie bei Bedarf eine Metallabschirmung, um die rückwärtige Strahlung zu blockieren.
- Die Eingangsspannung muss zwischen 3,0 V und 3,6 V liegen. Achten Sie auf eine geringe Restwelligkeit der Stromversorgung, um die Präzision von ±3 mm einzuhalten.
