Gravity: Wasserflusssensor (1/2") für Arduino

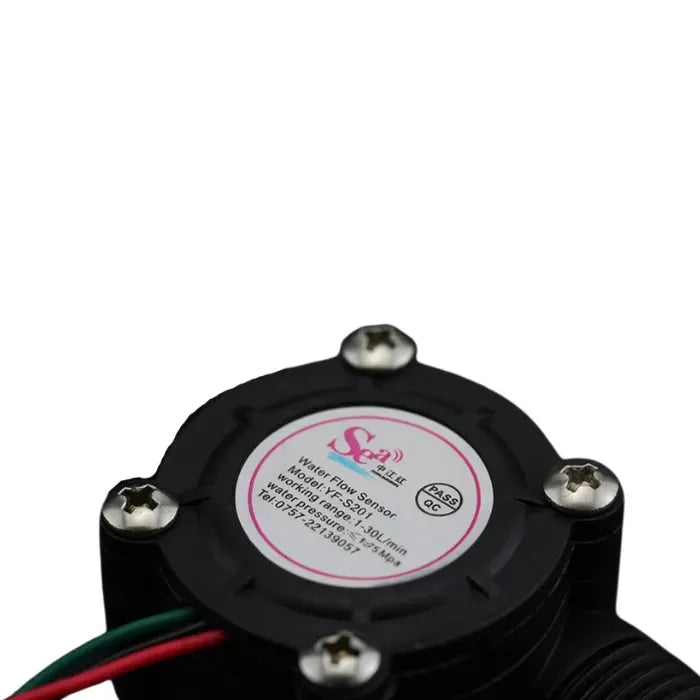

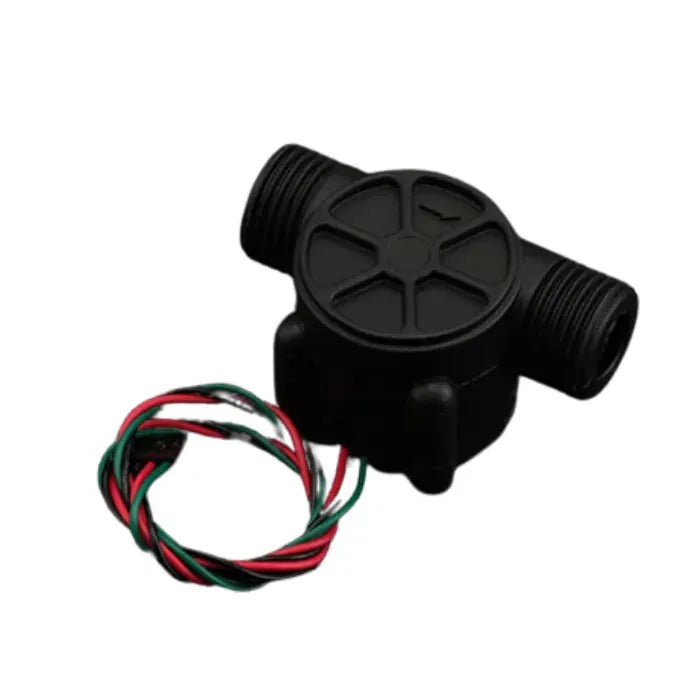

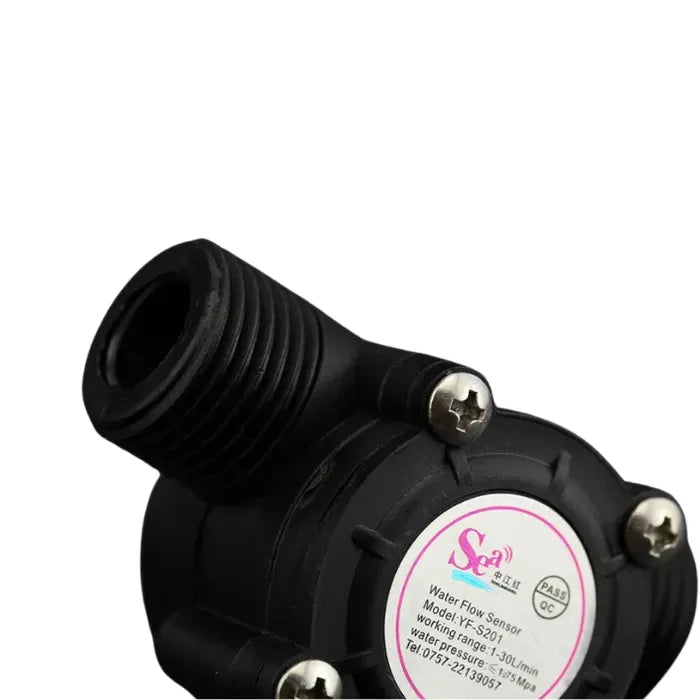

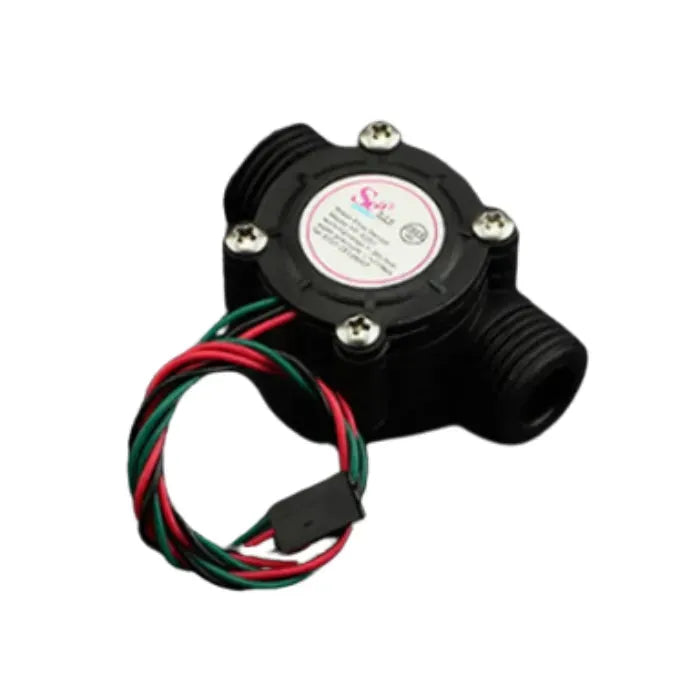

Der Gravity Water Flow Sensor (1/2") (Modell: YF-S201) ist ein kompakter Hall-Effekt-Sensor zur millimetergenauen Messung von Flüssigkeitsströmen. Basierend auf einem magnetischen Rotorprinzip, erfasst er Durchflussraten von 1–30 L/min und gibt digitale Impulssignale aus – ideal für Arduino-Projekte, Bewässerungssysteme oder Kaffeemaschinen. Dank Gravity-Schnittstelle ist er Plug-and-Play-kompatibel mit Arduino-Shields, ohne Löten oder Kalibrierung

🔑 Schlüsselfunktionen & Technische Highlights

• Präzise Flüssigkeitsmessung:

  • Impulsausgabe pro Liter: 450 Pulse/Liter (±2% Genauigkeit) – berechenbar via Formel F = 7.5 × Q (Q = Flow in L/min)

  • Weiter Messbereich: Erfasst langsame Tropfen (0.1 L/min) bis turbulente Ströme (30 L/min)

• Robustes Industriedesign:

  • Vollversiegeltes Gehäuse: IP67-Schutz gegen Wasser, Dampf und Korrosion – hält 1.75 MPa Druck stand (≈17.5 Bar)

  • Temperaturbeständig: Funktioniert bei -25°C bis +80°C (Speicher) / ≤80°C (Betrieb)

• Plug-and-Play mit Arduino:

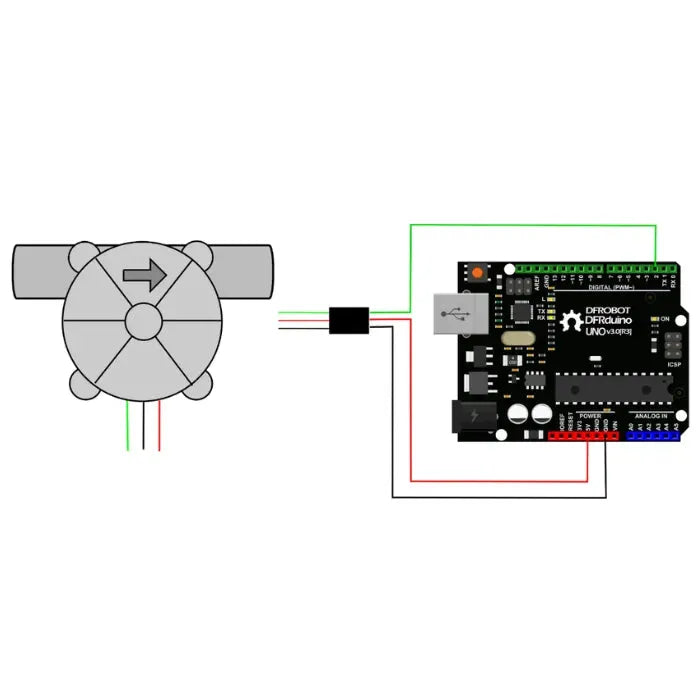

  • 3-Pin-Gravity-Stecker: Direktes Anstecken an Arduino-Expansion-Shields – keine Kabelverdrahtung nötig

  •

    Einfache Programmierung: Pulszählung via pulseIn()-Funktion – Code-Beispiele in Arduino IDE verfügbar



Projekte

Hauptmerkmale

• Misst Durchflussraten von 1–30 L/min

• Kompatibel mit Arduino und anderen Mikrocontrollern

• Gravity-Schnittstelle für einfache Verbindung

• Gibt ein Impulsbreitensignal proportional zur Durchflussrate aus

• Langlebiger Kunststoffventilkörper mit magnetischem Rotor und Halleffekt-Sensor

• Hohe Genauigkeit: ±5% (2–30 L/min)

• Ideal für die Echtzeit-Überwachung von Flüssen und Automatisierung

Technische Daten

• Innendurchmesser: 11 mm

• Außendurchmesser: 20 mm

• Betriebsspannung: 3.5–12V

• Aktueller Verbrauch: 15 mA (bei 5V)

• Durchflussbereich: 1–30 L/min

• Genauigkeit: ±5% (2–30 L/min)

• Ausgangssignal: Impuls (1L = 450 Impulse)

• Puls hoher Pegel: >4.7V

• Impuls Niedrigpegel: <0,5V

• Arbeitszyklus: 50% ± 10%

• Druckwasserdruck: <1,75 MPa

• Betriebstemperatur: Flüssig < 120°C

• Arbeitsfeuchtigkeit: 25%–95% RH (kein Frost)

• Isolationswiderstand: >100 MΩ

• Abmessungen: 62 x 36 x 35 mm

• Gewicht: 52g

Anwendungshinweise

• Verwenden Sie es mit einem 20 mm gezogenen Rohr für optimale Leistung

• Kontakt mit korrosiven Flüssigkeiten vermeiden

• Muss vertikal installiert werden, mit nicht mehr als 5° Neigung

• Stellen Sie sicher, dass die Flüssigkeitstemperatur unter 120°C bleibt

Lieferumfang

• 1 x Gravity - Wasserfluss-Sensor - 1/2"
