Elecrow nRFLRCC68 Drahtloses Transceiver-Modul mit nRF52840 & LLCC68
Elecrow nRFLRCC68 Wireless Transceiver Module integriert den Nordic nRF52840 Mikrocontroller und den Semtech LLCC68 LoRa Transceiver-Chip. Es handelt sich um ein leistungsstarkes, energieeffizientes Mittel- und Langstrecken-Wireless Transceiver Module. Es unterstützt Bluetooth 5.3 und Low-Power Bluetooth, entspricht den Klassen A, B und C der LoRaWAN 1.0.4 Spezifikation und unterstützt den LoRa Punkt-zu-Punkt (P2P) Kommunikationsmodus. Es deckt das 850~930MHz (anwendbar auf 868MHz, 915MHz) globale ISM-Band ab, mit einer maximalen Sendeleistung von +20dBm, einer Übertragungsrate von 1,76~62,5Kbps und einer Übertragungsreichweite von bis zu 10 km.
Das nRFLRCC68 Wireless Transceiver Module verfügt über eine integrierte AT-Befehls-Firmware, unterstützt SDK-kundenspezifische Entwicklung und eine umfangreiche Peripherieschnittstelle, die hohe Flexibilität bietet, um unterschiedliche Entwicklungsanforderungen zu erfüllen. Das nRFLRCC68 Wireless Transceiver Module behält die Vorteile eines niedrigen Stromverbrauchs, hoher Sendeleistung und des vollständigen LoRa-Frequenzbands bei, optimiert dabei die Kostenstruktur, entfernt das weniger genutzte "Ultra-Low-Rate-Szenario" und erzielt erhebliche Preisvorteile, wodurch dieses Elecrow Wireless Transceiver Module besser für Smart-Home-Anwendungen sowie mittel- bis kurzreichweitige Indoor- und Indoor-zu-Outdoor-Funkanwendungen geeignet ist.
Eigenentwicklung von Elecrow mit exklusivem Design. Anpassungen dieses nRFLRCC68 Wireless Transceiver Module können bei Großbestellungen besprochen werden.
Merkmale des Elecrow nRFLRCC68 Wireless Transceiver Module
- Hohe Leistung: Maximale Sendeleistung kann +20dBm erreichen, unterstützt 1,76~62,5Kbps Übertragungsrate, -125,5dBm Empfindlichkeit @SF12/BW=125kHz, 151db Link-Budget für das nRFLRCC68 Wireless Transceiver Module;
- Ultra-niedriger Stromverbrauch, Schlafstrom nur 5uA; ideal für LoRa-Anwendungen.
- Unterstützt 850~930MHz globale LoRa & LoRaWAN ISM-Frequenz, unterstützt LoRa Punkt-zu-Punkt (P2P) Kommunikation; Das integrierte nRF52840 Bluetooth 5.3 SoC unterstützt energiesparendes Bluetooth, Bluetooth Mesh-Netzwerk, NFC, Thread und Zigbee;
- Langstreckenkommunikation, die Kommunikationsreichweite dieses Elecrow Wireless Transceiver Module kann 10 km erreichen;
- Eingebaute AT-Befehls-Firmware und Unterstützung der Verwendung von SDK für kundenspezifische Produktentwicklung, und der AT-Befehlssatz kann einfach über die UART-Schnittstelle dieses nRFLRCC68 Wireless Transceiver Module verwendet werden;
- Reiche Peripherie, das nRFLRCC68 Wireless Transceiver Module bietet eine Vielzahl von GPIO-Schnittstellen wie UART, I2C, ADC usw. und sorgt für große Flexibilität;
- Kompakte Bauform mit nur 20x 20x 3,5 mm für das nRFLRCC68.
- FCC, CE, RoHS Zertifizierung für das Elecrow nRFLRCC68 Wireless Transceiver Module.
Anwendungsszenarien für Elecrow nRFLRCC68 Wireless Transceiver Module
Smart City, intelligente Landwirtschaft, industrielle Automatisierung, Umweltüberwachung, Smart Home, Logistikmanagement, medizinische Gesundheit;

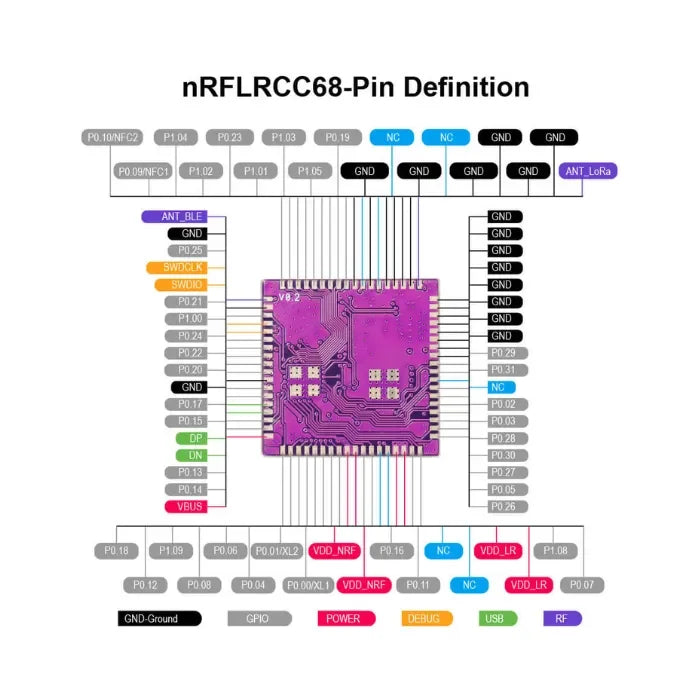

Pin-Belegung
Spezifikation für Elecrow nRFLRCC68 Wireless Transceiver Module
|
Prozessor |
nRF52840 Prozessor, Dual-Core 32-Bit, 64MHz Hauptfrequenz |
|
RF-Chip |
Semtech LLCC68 Chip |
|
LoRa-Spezifikation für Elecrow nRFLRCC68 Wireless Transceiver Module |
|
|
Sendeleistung TX |
+20 dBm@Max |
|
Empfangsempfindlichkeit |
-125,5dBm |
|
Link-Budget |
Unterstützt 151db Link-Budget |
|
Demodulator |
Unterstützt LoRa/(G)FSK Signalmodulation |
|
LoRa-Frequenzbereich |
Unterstützt 150MHz-960MHz Konfiguration für LoRa. |
|
Spreading-Faktor |
SF5~SF11 |
|
Datenübertragungsrate |
Unterstützt Datenübertragungsraten von 1.76 zu 62.5 Kbps |
|
Weitere Merkmale des Elecrow nRFLRCC68 Wireless Transceiver Module |
|
|
Frequenz |
Abdeckung 850~930MHz (anwendbar auf 868MHz, 915MHz) |
|
Kommunikationsschnittstelle |
SPI(0~10Mbps) |
|
Anschluss-Pin |
Zum Beispiel SPI-Signal, VCC, mehrere GND, NRST, ANT, TX-Steuerung, RX-Steuerung, BUSY-Status, NFC, SWD-Debugging-Pin usw. |
|
Antenne |
Nicht onboard, über RF-Pins |
|
Referenz-Stromverbrauch |
5uA (Schlafmodus), 120mA (Senden + MCU), 12mA (Empfang + MCU) |
|
Kommunikationsreichweite |
5~6km, maximal über 10km für das nRFLRCC68 Wireless Transceiver Modul. |
|
Kristalltyp |
Industrielle Qualität 32MHz TCXO |
|
LoRaWAN-Protokoll |
Klasse A/B/C (konform mit der LoRaWAN 1.0.3 Spezifikation) |
|
Betriebsspannung |
1.8~3.7V |
|
Betriebstemperatur |
-40℃~+85℃, Industriestandard-Design |
|
Gehäusegröße |
20*20*3.5mm, 80-Pin, SMT-Patch, LGA-Gehäuse; von Elecrow. |
|
Gewicht |
3g |

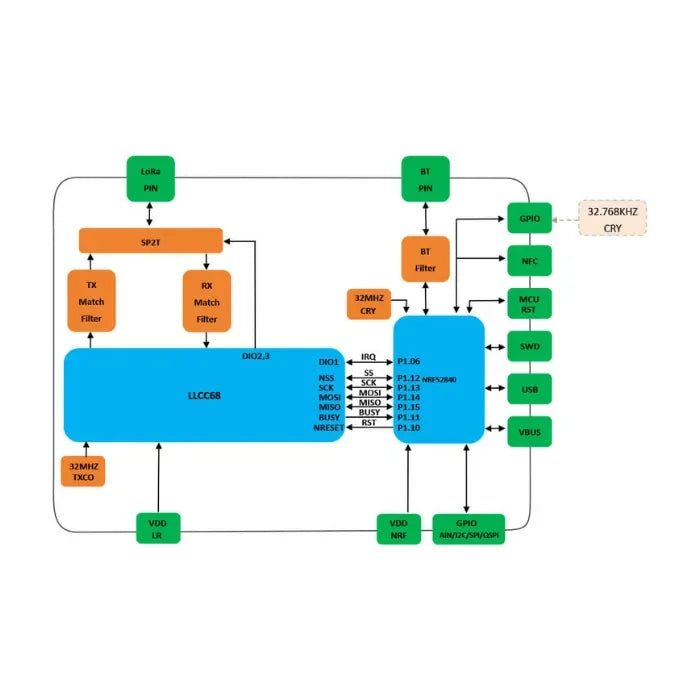

Systemdiagramm des Elecrow nRFLRCC68 Wireless Transceiver Moduls
Vergleich der Transceiver-Module für Elecrow Wireless Transceiver Module

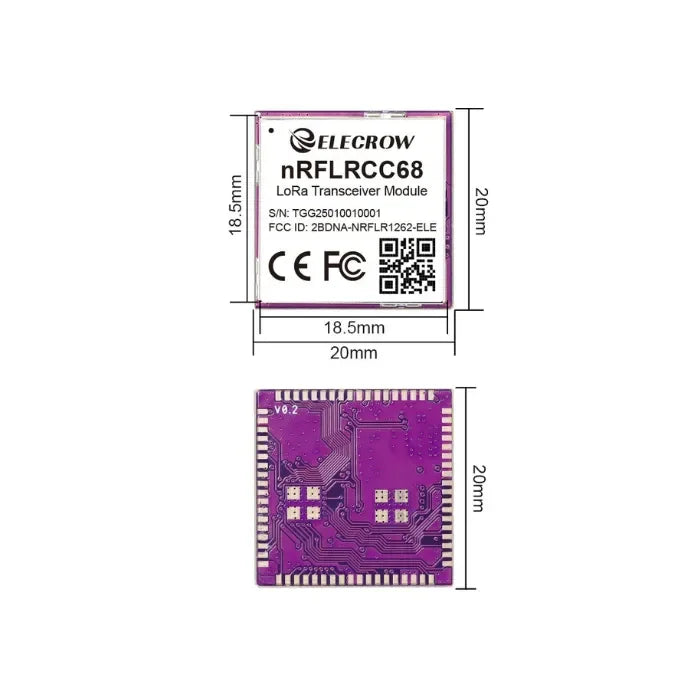

Abmessungen des Elecrow nRFLRCC68 Wireless Transceiver Moduls

Packungsinhalt
- 1x Elecrow nRFLRCC68 Wireless Transceiver Modul
Wiki & Externe Links für das Elecrow nRFLRCC68 Wireless Transceiver Modul
