Waveshare ESP32-S3 1,43 Zoll AMOLED Display 466×466 QSPI Metallgehäuse
ESP32-S3 1,43-Zoll-AMOLED-Display-Entwicklungsboard, 466×466, QSPI-Schnittstelle Runddisplay, Onboard-Beschleunigungssensor und Gyroskopsensor, RTC-Chip, optionales CNC-Metallgehäuse, ESP32 mit Display
466 × 466 Auflösung, AMOLED Runddisplay, Onboard mehrere Schnittstellen
Versionsoptionen
ESP32-S3-Touch-AMOLED-1.43
Standardversion, ohne Gehäuse
ESP32-S3-Touch-AMOLED-1.43-B
Mit CNC-Metallgehäuse, besserer Schutz
Produktmerkmale
Dieses Produkt verwendet den ESP32-S3R8-Chip mit 2,4-GHz-WiFi und Bluetooth BLE 5-Unterstützung, integriert Flash mit hoher Kapazität und PSRAM. Onboard 1,43-Zoll-AMOLED-Display, das GUI-Programme wie LVGL flüssig ausführen kann. Onboard reichhaltige Peripherieressourcen wie RTC-Chip, QMI8658 6-Achsen-IMU, TF-Kartensteckplatz, Lithiumbatterieanschluss usw. sowie reservierte USB-, UART-, I2C- und GPIO-Pin-Header, die starke Kompatibilität und Erweiterbarkeit bieten. Es eignet sich für die schnelle Entwicklung von HMI- und anderen ESP32-S3-Anwendungen.
- Ausgestattet mit leistungsstarkem Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Hauptfrequenz.
- Unterstützt 2,4-GHz-Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE) mit Onboard-Antenne. Unterstützt Umschaltung auf externe Antenne durch Umsoldern eines Onboard-Widerstands.
- Eingebauter 512KB SRAM und 384KB ROM, mit onboard 16MB Flash und 8MB PSRAM.
- Onboard 1,43-Zoll-AMOLED-Display, QSPI-Schnittstelle, 466 × 466 Auflösung, 16,7M Farben.
- Unterstützt kapazitive Touch-Funktion, gesteuert über I2C-Schnittstelle.
- Onboard QMI8658 6-Achsen-IMU (3-Achsen-Beschleunigungssensor und 3-Achsen-Gyroskop) zur Erkennung von Bewegungsgesten, Schrittzählung usw.
- Onboard-PCF85063-RTC-Chip mit reserviertem SH1.0-RTC-Batterieanschluss (unterstützt Laden) für RTC-Funktionsanforderungen.
- Onboard-RST-Taste und programmierbare BOOT-Taste für einfache Entwicklung benutzerdefinierter Funktionen.
- An Bord 3,7 V MX1,25 Lithium-Batterie Lade-/Entladeanschluss.
- Onboard-TF-Kartensteckplatz für externe TF-Kartenspeicherung von Bildern oder Dateien.

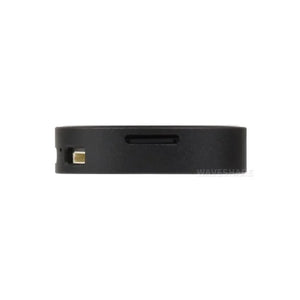

- Onboard-USB-Type-C-Anschluss für Stromversorgung, Programm-Download und Debugging, bequemer für die Entwicklungsnutzung.
- An Bord befindlicher UART- und I2C SH1.0 4PIN-Anschluss, reservierte 2 × 14PIN 1,27mm Rasterleisten, Anpassung mehrerer GPIO-Schnittstellen.

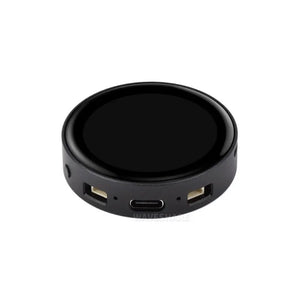

- Optional für CNC-Metallgehäuse, mit klarem und farbenfrohem Etikett auf der Rückseite, schön anzusehen und leicht zu tragen.
AMOLED-Parameter
| Anzeigepanel | AMOLED | Anzeige Größe | 1,43 Zoll |
|---|---|---|---|
| Auflösung | 466×466 | Anzeigefarben | 16,7M |
| Helligkeit | 350 cd/㎡ | Kontrastverhältnis | 60000:1 |
| Kommunikationsschnittstelle | QSPI | Treiber-IC | SH8601/C05300 |
| Berührung | Unterstützt | Touch-IC | FT3168/FT6146 |
Anwendungsszenarien
Verwendet AMOLED-Bildschirm

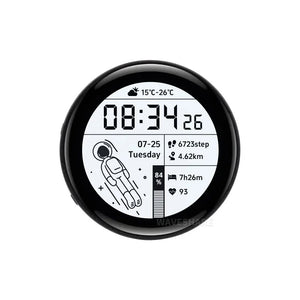

Die Display-Technologie der nächsten Generation, im Vergleich zu herkömmlichen LCD-Displays verfügt der AMOLED-Bildschirm über präzise Lichtsteuerung, was feinere Farben, mehr Bilddetails und lebendigere Videoabbildungen ermöglicht.
178° weiter Betrachtungswinkel
Ausgezeichnete Anzeigeleistung, 16,7M Farben, weiter Betrachtungswinkel.
Unterstützt ESP-IDF, Arduino IDE
Umfassendes SDK, Entwicklerressourcen, Tutorials, die Ihnen den einfachen Einstieg erleichtern.
Wi-Fi- und BLE 5-Unterstützung
ESP32-S3 integriert 2,4 GHz Wi-Fi (802.11 ax/b/g/n) mit 40 MHz Bandbreitenunterstützung. Sein Bluetooth Low Energy Subsystem unterstützt Bluetooth 5 (LE) und Bluetooth Mesh.
Schnittstellendefinition
Anpassung mehrerer GPIO-Schnittstellen, bietet starke Kompatibilität und Erweiterbarkeit.
| ESP32-S3 AMOLED Definition | ||
|---|---|---|
| AMOLED Pin | ESP32-S3 Pin | Beschreibung |
| QSPI_CS | GPIO9 | QSPI-Chip-Auswahl |
| QSPI_CLK | GPIO10 | QSPI Takt-Pin |
| QSPI_D0 | GPIO11 | QSPI D0 Daten |
| QSPI_D1 | GPIO12 | QSPI D1 Daten |
| QSPI_D2 | GPIO13 | QSPI D2 Daten |
| QSPI_D3 | GPIO14 | QSPI D3 Daten |
| AMOLED_RESET | GPIO21 | AMOLED Reset-Pin |
| AMOLED_EN | GPIO42 | AMOLED Aktivierungs-Pin |
| TP_SDA | GPIO47 | TP I2C Daten-Pin |
| TP_SCL | GPIO48 | TP I2C Takt-Pin |
Was ist an Bord
- ESP32-S3R8
- 16MB Flash
-
QMI8658 Lage-Sensor
6-Achsen-IMU umfasst ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungssensor -
PCF85063
RTC-Chip - 3,7V Lithiumbatterie-Anschluss
-
TF-Kartensteckplatz
auf der Rückseite der Leiterplatte - RTC-Batterieanschluss
- I2C 4-Pin Anschluss
- Ladeanzeige
- USB Type-C Anschluss
- Stromanzeige
- UART 4-Pin Anschluss
- BOOT-Taste
- Reset-Taste
-
IPEX1-Anschluss

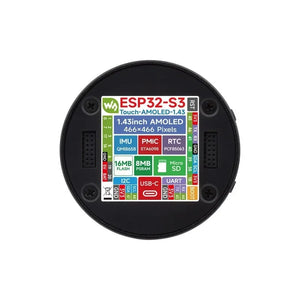

Umschalten auf externe Antenne durch Nachlöten eines Onboard-Widerstands - Onboard-Keramikantenne
Abmessungen
ESP32-S3-Touch-AMOLED-1.43
ESP32-S3-Touch-AMOLED-1.43-B
