M5Stack ATOMIC GPS Base M5-A134 GNSS Modul mit microSD
Description

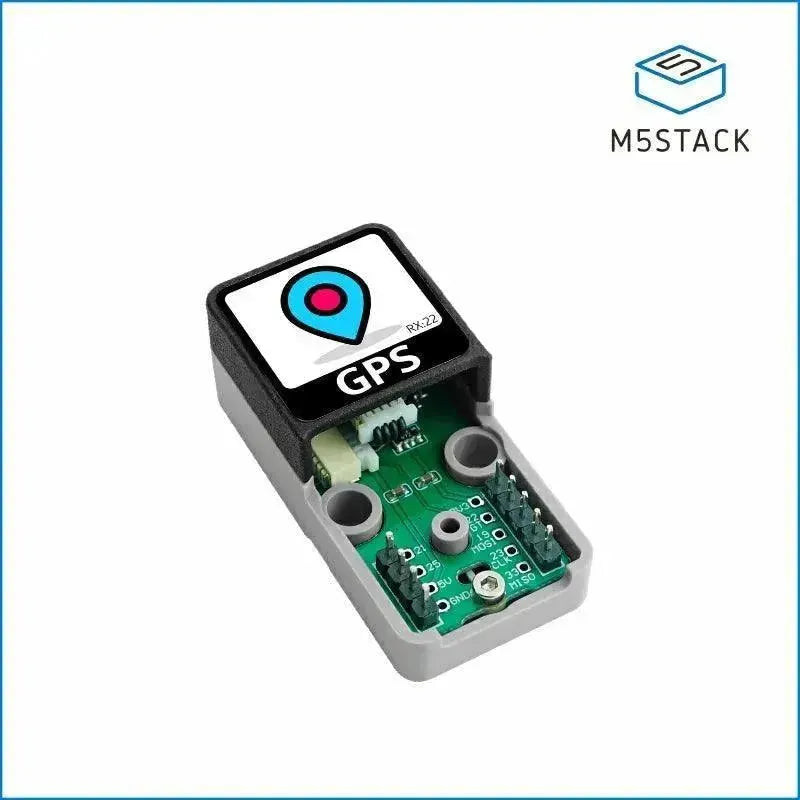

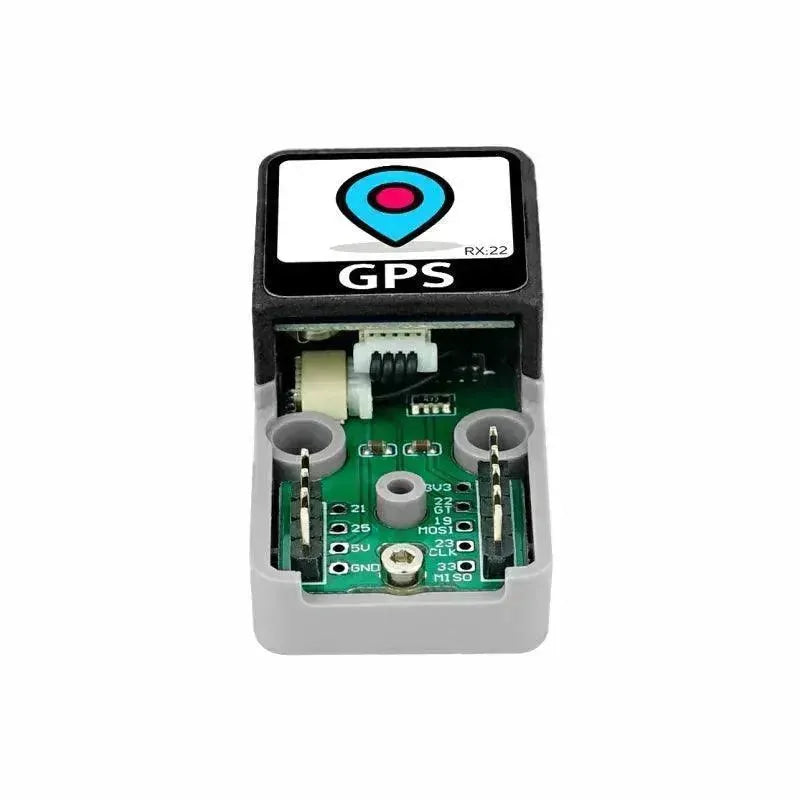

Die M5Stack ATOMIC GPS Base ist eine kompakte GPS-Positionierungsbasis fuer Controller der ATOM-Serie. SKU M5-A134 erweitert Atom-Lite, Atom-Matrix, ATOMS3 und ATOMS3-Lite Projekte um GNSS-Ortung, NMEA-0183 GPS-Datenausgabe, TF-Kartenspeicherung sowie Datei-Lese- und Schreibfunktionen. Die ATOMIC GPS Base nutzt den M8030-KT Positionierungs- und Navigationschip mit integriertem FLASH und Knopfzellenbatterie, damit Benutzerkonfigurationen nach dem Ausschalten erhalten bleiben.
Die M5Stack ATOMIC GPS Base unterstuetzt GPS, GLONASS, GALILEO, BDS, SBAS und QZSS mit 72 Suchkanaelen. Sie eignet sich fuer Fahrzeugortung, Schifffahrtsnavigation, Trajektorienaufzeichnung, Haltestellenansagen, Geolocation-Dashboards, mobile IoT-Tracker und eingebettete Navigationsprojekte mit standardisiertem NMEA-0183 Ausgang ueber UART.
Features
- M5Stack ATOMIC GPS Base, SKU M5-A134, fuer GPS- und GNSS-Positionierungsprojekte mit ATOM Controllern.
- M8030-KT Navigationschip mit integriertem FLASH und Knopfzellenbatterie zur Speicherung von Konfigurationen nach dem Ausschalten.
- Unterstuetzt GPS, GLONASS, GALILEO, BDS, SBAS und QZSS fuer Einzelsystem-Positionierung oder kombinierte Mehrsystem-Positionierung.
- 72 Suchkanaele fuer zuverlaessige Satellitenerfassung und Standortverfolgung.
- Standardisiertes NMEA-0183 Ausgabeprotokoll mit RMC, VTG, GGA, GSA, GSV und GLL Saetzen.

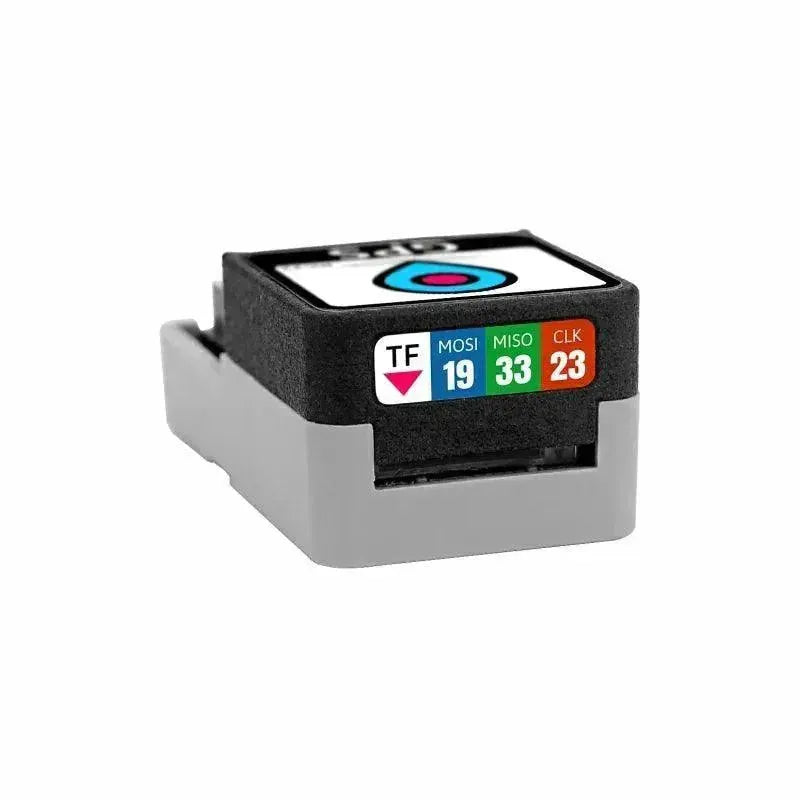

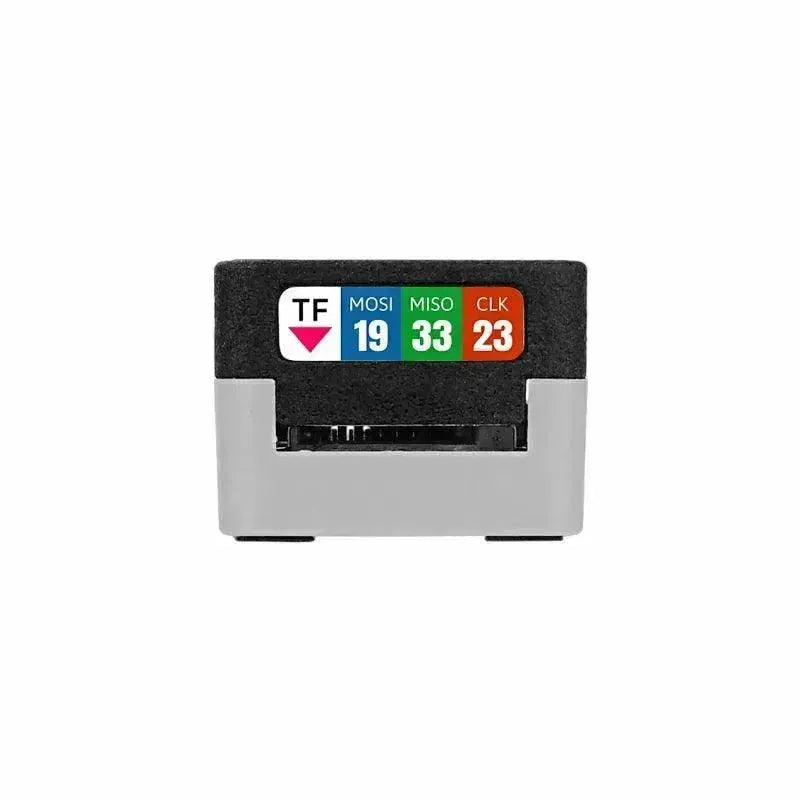

- Integrierter federnder TF / microSD Kartenslot fuer GPS-Datenlogging, Trajektorienexport und Dateivorgange.
- UART-Kommunikation mit 9600bps, 1 Startbit, 1 Stoppbit und keiner Paritaet.
- Kompatibel mit Atom-Lite, Atom-Matrix, ATOMS3 und ATOMS3-Lite Controllern.
- Stromsparendes ATOMIC GPS Base Design fuer kompakte Navigation und IoT-Positionierung.
Specifications
| Element | Spezifikation |
|---|---|
| Produkt | M5Stack ATOMIC GPS Base |
| SKU | M5-A134 |
| Navigationschip | M8030-KT |
| Unterstuetzte Systeme | GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1 |
| Genauigkeit | Horizontal: 2m, Geschwindigkeit: 0.1m/s, Zeit: 1us |
| Kanaele | 72 Suchkanaele |
| Aktualisierungsrate | 1-10Hz |
| Maximale Geschwindigkeit | 515m/s |
| Maximale Beschleunigung | < 4g |
| Empfindlichkeit | Tracking: -167dBm, Erfassung: -160dBm, Kaltstart: -148dBm, Heissstart: -156dBm |
| Startzeit | Kaltstart: 26s, Warmstart: 25s, Heissstart: 1s |
| Baudrate | 9600bps |
| Ausgabeprotokoll | NMEA-0183 |
| NMEA-Saetze | RMC, VTG, GGA, GSA, GSV, GLL |
| Indikatoren | TX blau blinkt bei Datenausgabe; PPS blinkt nach erfolgreicher 3D-Positionierung |
| Betriebstemperatur | 0°C - 40°C |
| Produktgroesse | 48.0 x 24.0 x 17.5mm |
| Packungsgroesse | 136 x 92 x 20mm |
| Produktgewicht | 14.4g |
| Bruttogewicht | 18.1g |

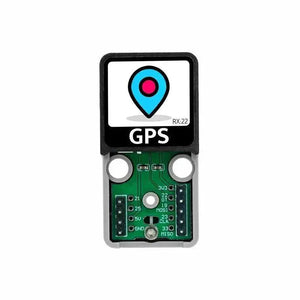

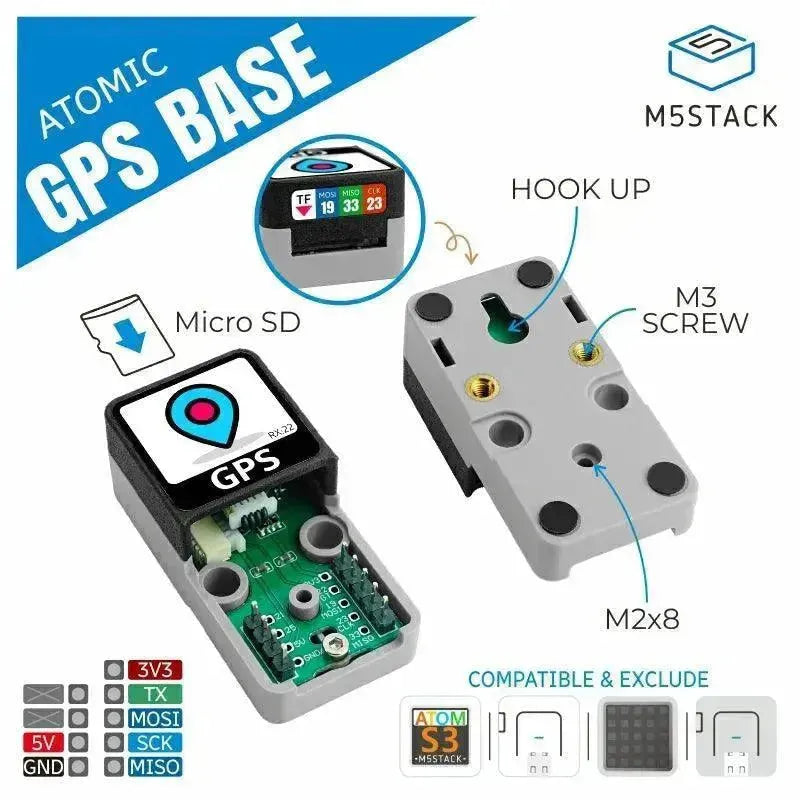

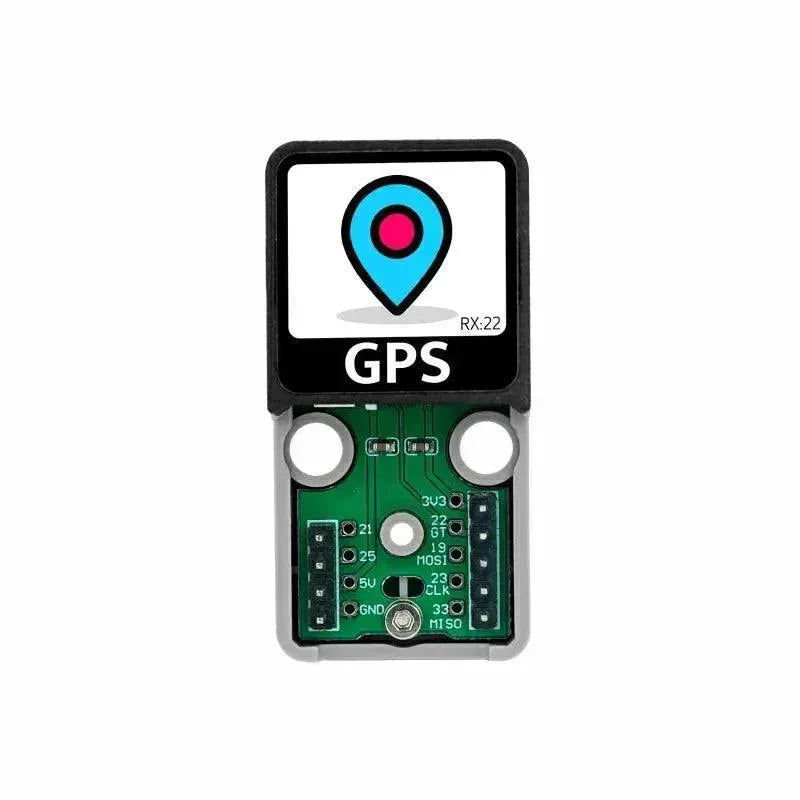

| PinMap | 3V3, UART_TX, SPI_MOSI, 5V, SPI_CLK, GND, SPI_MISO |
Applications
- Fahrzeug-GPS-Ortung, Routenverfolgung und mobile IoT-Standortuebertragung.
- Schifffahrtsnavigation, Tracking von Feldequipment und portable ATOM Navigationsterminals.
- Trajektorienaufzeichnung mit TF / microSD Speicher und Export fuer Kartensoftware.
- Haltestellenansagen, Koordinatenanzeige, Geofencing und standortbasierte Automatisierung.
- GNSS-Experimente mit GPS, GLONASS, GALILEO, BDS, SBAS und QZSS Satellitensignalen.
- Datei-Lese- und Schreibprojekte, bei denen die ATOMIC GPS Base auch als TF-Kartenleser genutzt wird.
Product List

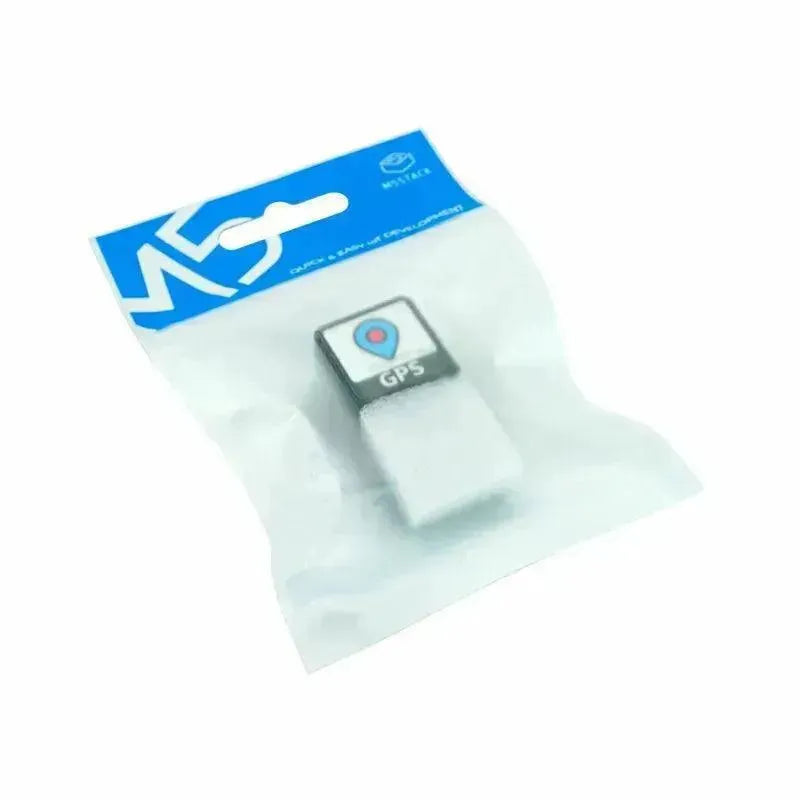

- 1 x M5Stack ATOMIC GPS Base, SKU M5-A134
Other Content
Die ATOMIC GPS Base gibt standardisierte NMEA-0183 GPS-Saetze aus, sodass Standort, Zeit, Geschwindigkeit und Satelliteninformationen in Arduino, UiFlow oder eigenen seriellen Tools einfach geparst werden koennen. Fuer UART verwenden Sie 9600bps, 1 Startbit, 1 Stoppbit und keine Paritaet. Die TX-Anzeige blinkt bei Datenausgabe, die PPS-Anzeige blinkt nach erfolgreicher 3D-Positionierung.
Der integrierte TF / microSD Kartenslot erlaubt es der M5Stack ATOMIC GPS Base, GPS-Daten aufzuzeichnen oder normale Dateien zu lesen und zu schreiben. Dadurch ist M5-A134 nicht nur ein GNSS-Positionierungsmodul, sondern auch eine kompakte ATOM Datenlogging-Basis fuer Trajektorienverfolgung und mobile Feldrekorder.
Resources
- Offizielle M5Stack ATOMIC GPS Base Dokumentation
- Atomic GPS Base Arduino Quick Start
- Atomic GPS Base microSD Beispiel mit Atom
- Atomic GPS Base Standortbeispiel mit AtomS3
- Atomic GPS Base UiFlow2 Dokumentation
- Atomic GPS Base Modellgroessen-PDF
- Protokollspezifikation fuer Multimode-Satellitennavigationsempfaenger
FAQ
Welche Controller sind mit M5-A134 kompatibel?
Die M5Stack ATOMIC GPS Base ist kompatibel mit Atom-Lite, Atom-Matrix, ATOMS3 und ATOMS3-Lite Controllern.
Welche Satellitensysteme unterstuetzt die ATOMIC GPS Base?
M5-A134 unterstuetzt GPS, GLONASS, GALILEO, BDS, SBAS und QZSS. Das Modul kann fuer Einzelsystem-Positionierung oder kombinierte Mehrsystem-Positionierung genutzt werden.
Welches Datenprotokoll gibt diese GPS Base aus?
Die ATOMIC GPS Base gibt NMEA-0183 Daten aus, darunter RMC, VTG, GGA, GSA, GSV und GLL Saetze mit der voreingestellten UART-Baudrate 9600bps.
Kann der TF-Kartenslot fuer Datenlogging verwendet werden?
Ja. Der integrierte TF / microSD Kartenslot kann fuer GPS-Trajektorienlogging, GPS-Datenexport sowie allgemeines Lesen und Schreiben von Dateien genutzt werden.
