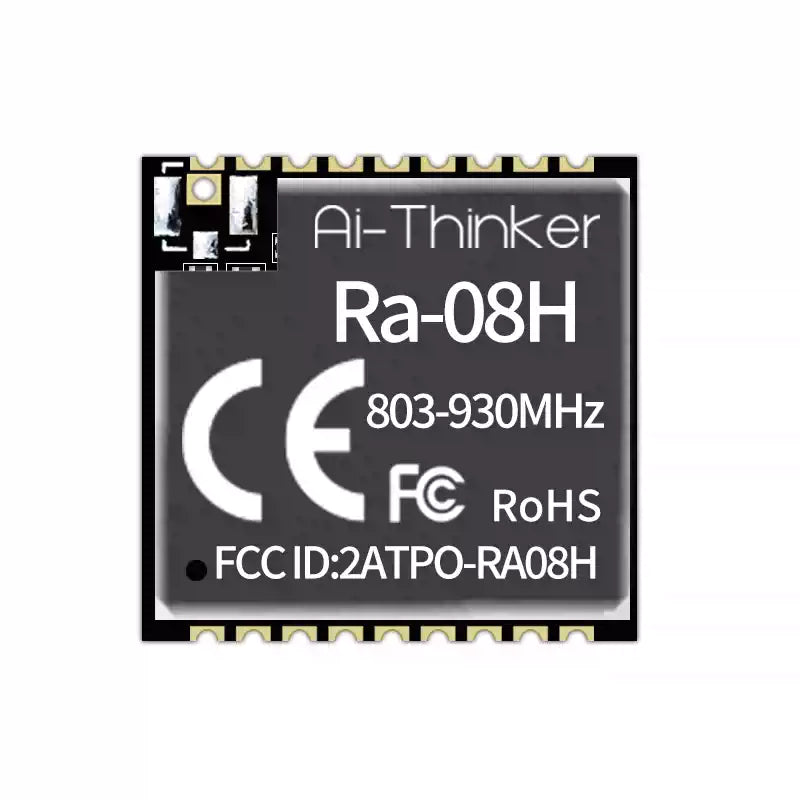

Ai-Thinker Ra-08H LoRaWAN RF-Modul-1

Ai-Thinker Ra-08H LoRaWAN RF-Modul

€6,16

Das Ai-Thinker Ra-08H RF-Modul ist ein leistungsstarkes, energieeffizientes LoRa-Modul, das speziell für Anwendungen im Bereich LPWAN (Low-Power Wide-Area Network) entwickelt wurde. Basierend auf dem ASR6601 SoC, integriert das Modul einen RF-Transceiver, ein Modem und eine 32-Bit-RISC-MCU mit ARM-Kern bei 48 MHz – ideal für moderne IoT-Lösungen.

Das Ra-08H Modul unterstützt sowohl das LoRaWAN- als auch das LinkWAN-Protokoll und bietet eine zuverlässige drahtlose Kommunikation für Smart Metering, Logistik, Sicherheitsanwendungen und Fernüberwachung. Mit einem Frequenzbereich von 803–930 MHz, einer hohen Empfangsempfindlichkeit von –138 dBm @ SF12 125kHz sowie einer maximalen Ausgangsleistung von +22 dBm, eignet sich das Modul hervorragend für Langstreckenkommunikation bei geringem Stromverbrauch.

Dank seiner kompakten Bauweise und der robusten Protokollunterstützung ist das Ai-Thinker RF-Modul Ra-08H eine ideale Lösung für alle, die zuverlässige, skalierbare und energieeffiziente LoRaWAN-Kommunikation in ihre Projekte integrieren möchten.



Hauptmerkmale des Ra-08H

Breite Frequenzbandunterstützung
Das Ra-08H-Modul nutzt das 803–930 MHz Frequenzspektrum und bietet eine zuverlässige, globale Kompatibilität für IoT- und industrielle LoRaWAN-Anwendungen.

Hohe Empfindlichkeit & Langstreckenkommunikation
Mit einer Empfindlichkeit von –138 dBm @ SF12 125 kHz ermöglicht das Modul eine ultra-lange Verbindungsreichweite. Es liefert eine Übertragungsleistung von +22 dBm, die eine stabile und zuverlässige drahtlose Kommunikation gewährleistet.

Niedriger Stromverbrauch
Entwickelt für Energieeffizienz, unterstützt das Modul mehrere Schlafmodi mit einem Tiefschlafstrom von nur 0,9 µA, was die Batterielebensdauer in IoT-Anwendungen maximiert. Es arbeitet im niedrigen Spannungsbereich von 2,7 V bis 3,6 V und ist damit besonders stromsparend.

Mehrfache Modulation & Protokolle
Der Ra-08H unterstützt LoRa™, (G)FSK, BPSK und (G)MSK Modulationsmethoden und bietet dadurch hohe Flexibilität für verschiedene Kommunikationsanforderungen. Er ist kompatibel mit LoRaWAN- und LinkWAN-Netzwerken, was eine nahtlose Integration in unterschiedlichste IoT-Anwendungen ermöglicht.

Reiche Peripherie-Schnittstellen
Ausgestattet mit UART, GPIO, ADC, DAC, PWM, I2C, I2S und SPI-Schnittstellen ermöglicht das Modul eine nahtlose Integration mit externen Geräten. Es bietet eine Hochgeschwindigkeits-UART-Rate von bis zu 4,6 Mbps, mit einer Standardeinstellung von 115200 bps, was eine schnelle und zuverlässige Datenübertragung gewährleistet.

Robuste & kompakte Bauweise
Hergestellt mit einem kompakten SMD-18-Gehäuse und Abmessungen von nur 16,0 × 16,0 × 3,2 mm ist der Ra-08H optimal für eingebettete Systeme mit begrenztem Platzangebot. Seine industrielle Temperaturtoleranz von –40 °C bis +85 °C garantiert eine zuverlässige Leistung auch unter extremen Umgebungsbedingungen.



Technische Spezifikationen

Parameter Details
Modell Ra-08H
Paket SMD-18
Größe 16,0 × 16,0 × 3,2 mm
Antenne Halbohrpad / Durchgangslochpad / IPEX
Frequenz 803 MHz – 930 MHz
Betriebstemperatur -40 °C bis 85 °C
Lagertemperatur -40°C bis 125°C, <90% RH
Stromversorgung 2,7 V – 3,6 V, >500 mA
Schnittstellen UART, GPIO, ADC, DAC, I2C, I2S, SPI, PWM
E/A-Pins IO2, IO4, IO5, IO8, IO9, IO11, IO14, IO15
UART-Rate 110 – 4.608.000 bps, standard 115.200 bps
Kristallfrequenz 32 MHz
SPI-Flash 128KB
Protokollunterstützung LoRaWAN, LinkWAN



Pin-Definition & Funktion

Pin-Nr. Name Funktionsbeschreibung
1, 17 Masse Boden
2 IO8 GPIO8 / ADC_IN1
3 IO11 GPIO11 / ADC_IN0
4 IO9 GPIO9 / DAC_OUT
5 IO4 GPIO4 / SSP1_CLK
6 IO5 GPIO5 / SSP1_NSS
7 SWCLK GPIO7 / SWD_CLK
8 SCHWEDEN GPIO6 / SWD_DATA
9 VCC 3,3V Stromversorgung, benötigt >500mA
10 LPRXD GPIO60 / LPUART-RX, Kommunikationsserielleingang
11 TXD GPIO17 / UART TX
12 RXD0 GPIO16 / UART RX, Debug-Serielleingang
13 IO15 GPIO15 / I2C_SDA
14 IO14 GPIO14 / I2C_SCL
15 IO2 GPIO2 / BOOT
16 RST Externer Reset, Niedrig aktiv
18 AN Antennenschnittstelle



Warum Ra-08H wählen?

  • Ultra-Long-Range-Kommunikation mit LoRaWAN und LinkWAN Unterstützung.
  • Hohe Empfindlichkeit & Niedriger Stromverbrauch mit -138dBm Empfindlichkeit und 0,9µA Tiefschlafstrom.
  • Kompaktes Design mit SMD-18 Gehäuse, ideal für eingebettete IoT-Anwendungen.
  • Reiche Peripherie-Schnittstellen, die UART, GPIO, ADC, DAC, PWM, I2C, I2S, SPI unterstützen.
  • Industrietaugliche Leistung, mit breiter Temperaturtoleranz (-40°C bis 85°C).



Anwendungen von Ra-08H

Das Ra-08H LoRa-Modul ist optimiert für energieeffiziente, langreichweitige drahtlose IoT-Anwendungen, einschließlich:

  • Smart Metering (Versorgungsabrechnung, Wasser-, Gas- und Stromverfolgung).
  • Lieferkette & Logistik (Vermögensverfolgung, Flottenüberwachung).
  • Hausautomation (intelligente Sicherheitssysteme, Gebäudeautomation).
  • Fernmessung & Umweltüberwachung (Wetterstationen, intelligente Landwirtschaft).
  • Industrielles IoT (vorausschauende Wartung, industrielle Automatisierung).
