Ai-Thinker PB-03F BLE Modul-1

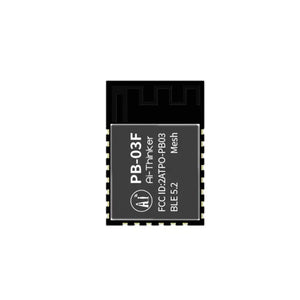

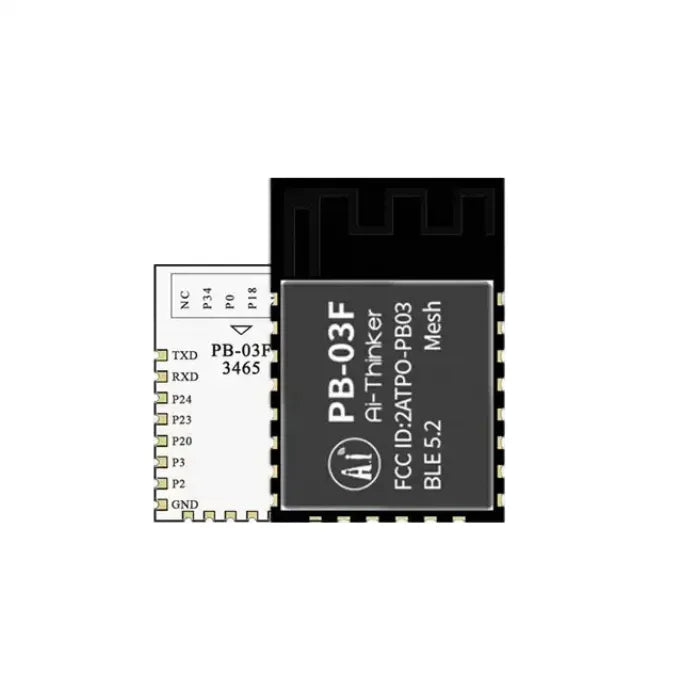

Ai-Thinker PB-03F BLE Modul

€1,12

Das Ai-Thinker PB-03F BLE Modul ist ein energieeffizientes, leistungsstarkes drahtloses Modul, das speziell für die Integration in eine Vielzahl von IoT-Anwendungen entwickelt wurde. Mit Bluetooth 5.2 und Mesh-Netzwerkunterstützung bietet das PB-03F BLE Modul fortschrittliche Funktionen, die für moderne IoT-Projekte unerlässlich sind.

Das Ai-Thinker PB-03F unterstützt die sekundäre Entwicklung und kommt mit einer integrierten Windows-Entwicklungsumgebung, die Entwicklern hilft, maßgeschneiderte Lösungen schnell zu erstellen. Mit seinem kompakten Design ist das PB-03F BLE Modul ideal für die Verwendung in eingebetteten Systemen, tragbaren Geräten und Smart-Home-Lösungen.

Dieses modulare System ermöglicht eine einfache Implementierung von BLE (Bluetooth Low Energy) und bietet eine zuverlässige drahtlose Verbindung für Ihre IoT-Anwendungen, ohne Kompromisse bei der Energieeffizienz einzugehen.



Merkmale

  • Unterstützung bei der sekundären Entwicklung: Bietet Flexibilität für die individuelle Entwicklung spezifischer Anwendungsfälle.
  • Windows-Entwicklungsumgebung: Vereinfacht die Integration mit Windows-basierten Werkzeugen für schnelles Prototyping.
  • PHY6252 Kernchip: Hochleistungs-Kernchip mit niedrigem Stromverbrauch und robuster Konnektivität.
  • Bluetooth 5.2: Unterstützt Bluetooth Mesh, was eine effektive Kommunikation in IoT-Anwendungen ermöglicht.
  • Mehrere Schlafmodi: Entwickelt für einen energieeffizienten Betrieb, ideal für batteriebetriebene Anwendungen.
  • Onboard-Antenne: Integrierte Antenne vereinfacht die Installation und reduziert die Anforderungen an externe Komponenten.
  • Kompatible Verpackung: Kompatibel mit der Verpackung der 12F-Serie, die flexible Integrationsmöglichkeiten bietet.



Spezifikationen

Parameter Einzelheiten
Modulmodell PB-03F
Verpackung SMD-22
Abmessungen 24,0 mm x 16,0 mm x 3,1 mm (±0,2 mm)
Frequenzbereich 2400 bis 2483,5 MHz
Betriebstemperatur -40°C bis 85°C
Speicherumgebung -40°C ~ 125°C, <90% RH
Stromversorgungsbereich 2,7V ~ 3,6V, Strom > 200mA
Schnittstellen UART/SPI/I2C/GPIO/ADC/PWM/I2S/PDM/DMA
Bluetooth-Version SEIN 5.2
Sicherheit AES-128
SPI-Flash 256KB
Max. E/A-Pins 19 Stifte
Standard-Schnittstellengeschwindigkeit 115200 Bit/s

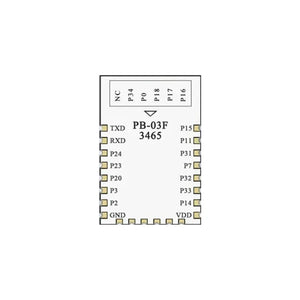

Pinbelegung Beschreibung

Das PB-03F-Modul verfügt über 22 Pins, von denen jeder spezifische Funktionen hat. Unten finden Sie eine Tabelle der Pinbelegung:

PIN-Nummer Pin-Name Funktionsbeschreibung
1 P15 GPIO15/ADC-Eingang 4/Micbias-Ausgang
2 P11 GPIO11/ADC-Eingang 0
3 P31 GPIO31
4 Platz 7 GPIO7
5 P32 GPIO32
6 P33 GPIO33
7 P14 GPIO14/ADC-Eingang 3
8 VDD Stromeingang (3,3 V)
9 P16 GPIO16/32,768KHz Kristalleingang
10 P17 GPIO17/32.768KHz Kristallausgang
11 P18 GPIO18/ADC-Eingang 7/PGA-Negativeingang
12 P0 GPIO0
13 P34 GPIO34
14 NC Nicht verbunden
15 GND Masse (Negativ)
16 Platz 2 GPIO2/SWD-Debugdaten-Eingang
17 P3 GPIO3/SWD-Debug-Takt
18 P20 GPIO20/ADC-Eingang 9/PGA-Positiv-Eingang
19 P23 GPIO23/ADC-Eingang 1/Micbias-Referenz
20 P24 GPIO24/ADC-Eingang 2
21 P10 RXD/GPIO10
22 P9 TXD/GPIO9



Anwendungen

  • IoT-Netzwerke: Ideal zum Verbinden von IoT-Geräten in einem Mesh-Netzwerk für verbesserte Kommunikation.
  • Mobile Geräte: Geeignet für die Integration in tragbare Technologien wie Fitness-Tracker und Smartwatches.
  • Smart Homes: Können zur Steuerung und Verwaltung von Smart-Home-Geräten wie Lichtern, Sicherheitssystemen und Haushaltsgeräten verwendet werden.
  • Tragbare Elektronik: Perfekt für die Integration in tragbare elektronische Geräte, die einen niedrigen Stromverbrauch erfordern.



Produktdetails

PB-03F
