8x8 Dot-LED-Matrixmodul
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 30€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.

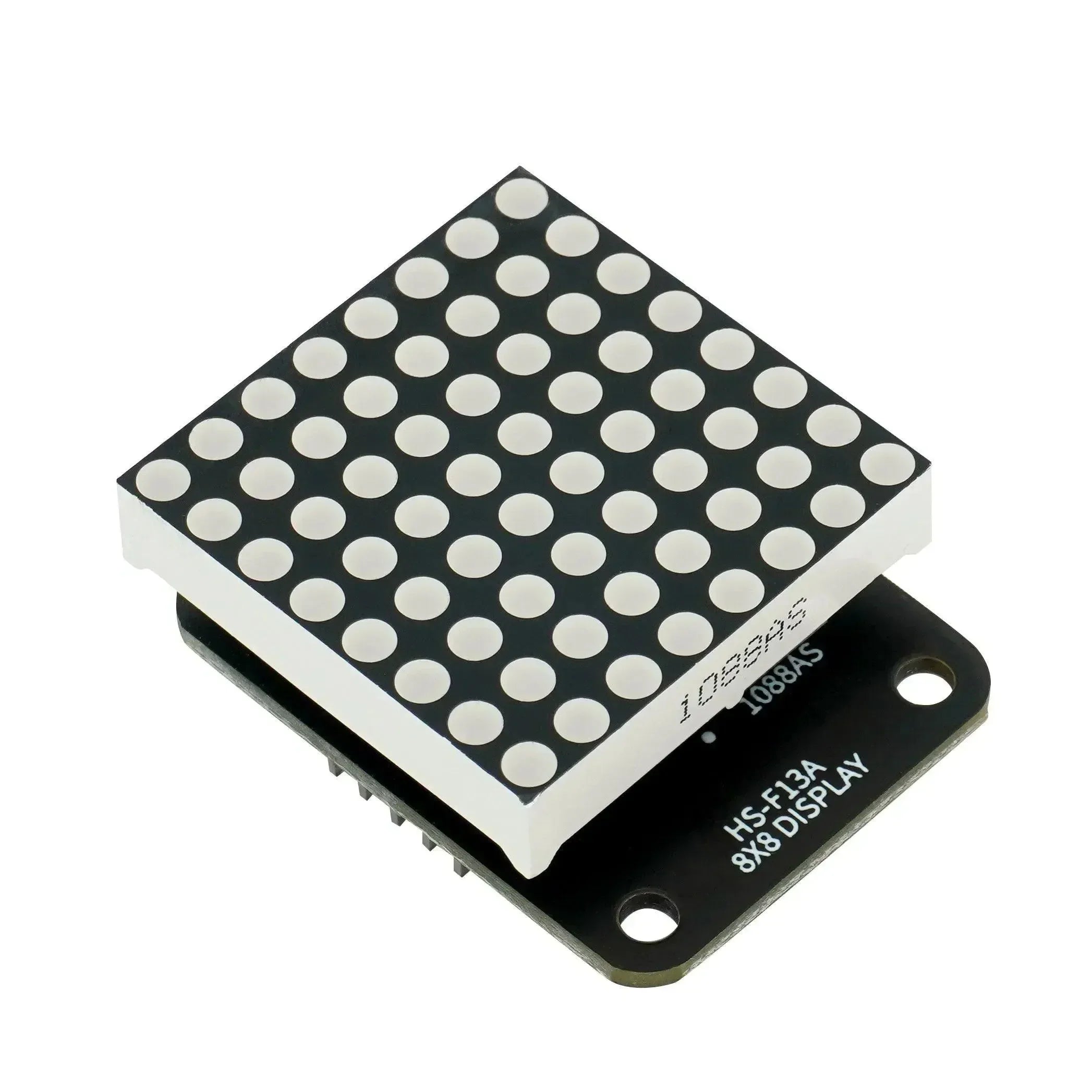

8x8 Dot-LED-Matrixmodul
Das MAX7219 8x8 LED Punktmatrixmodul ist ein hochintegriertes Anzeigesystem, angetrieben vom MAX7219-Chip, der eine serielle SPI-Kommunikation (3-Draht-Schnittstelle) nutzt. Dieses Modul ermöglicht eine flimmerfreie Darstellung bei minimalem Hardware-Aufwand – nur 3 I/O-Ports eines Mikrocontrollers (z. B. Arduino, Raspberry Pi) sind nötig, um eine 64-Pixel-Matrix präzise zu steuern. Dank integriertem 8x8-Bit-RAM speichert der Chip Daten statisch und reduziert so fortlaufenden Programmieraufwand. Ideal für Prototyping, Industrie-Displays und interaktive Projekte!
⚙️ Kernvorteile
- 🛠️ Plug-and-Play-Integration:
-
-
Serielle SPI-Schnittstelle (DIN, CLK, CS) → Einfache Anbindung an Arduino & Co. ohne zusätzliche Treiber.
-
Statischer Speicher: Daten bleiben ohne Refresh erhalten → Reduziert CPU-Last und Energieverbrauch.
-
-
✨ Flimmerfreie Darstellung:
-
Dynamische Scantechnologie des MAX7219 → Gleichmäßige Helligkeit ohne störendes Flackern, auch bei langen Laufzeiten.
-
-
🔗 Flexible Kaskadierung:
-
Bis zu 8 Module seriell verbindbar → Skalierbare Anzeigeflächen (z. B. 8x64 Pixel) ohne zusätzliche Ports.
-
-
🏭 Industrietaugliches Design:
-
Robuste LED-Matrix mit 5V Betriebsspannung → Kompatibel mit gängigen Logikpegeln (3.3V/5V).
-

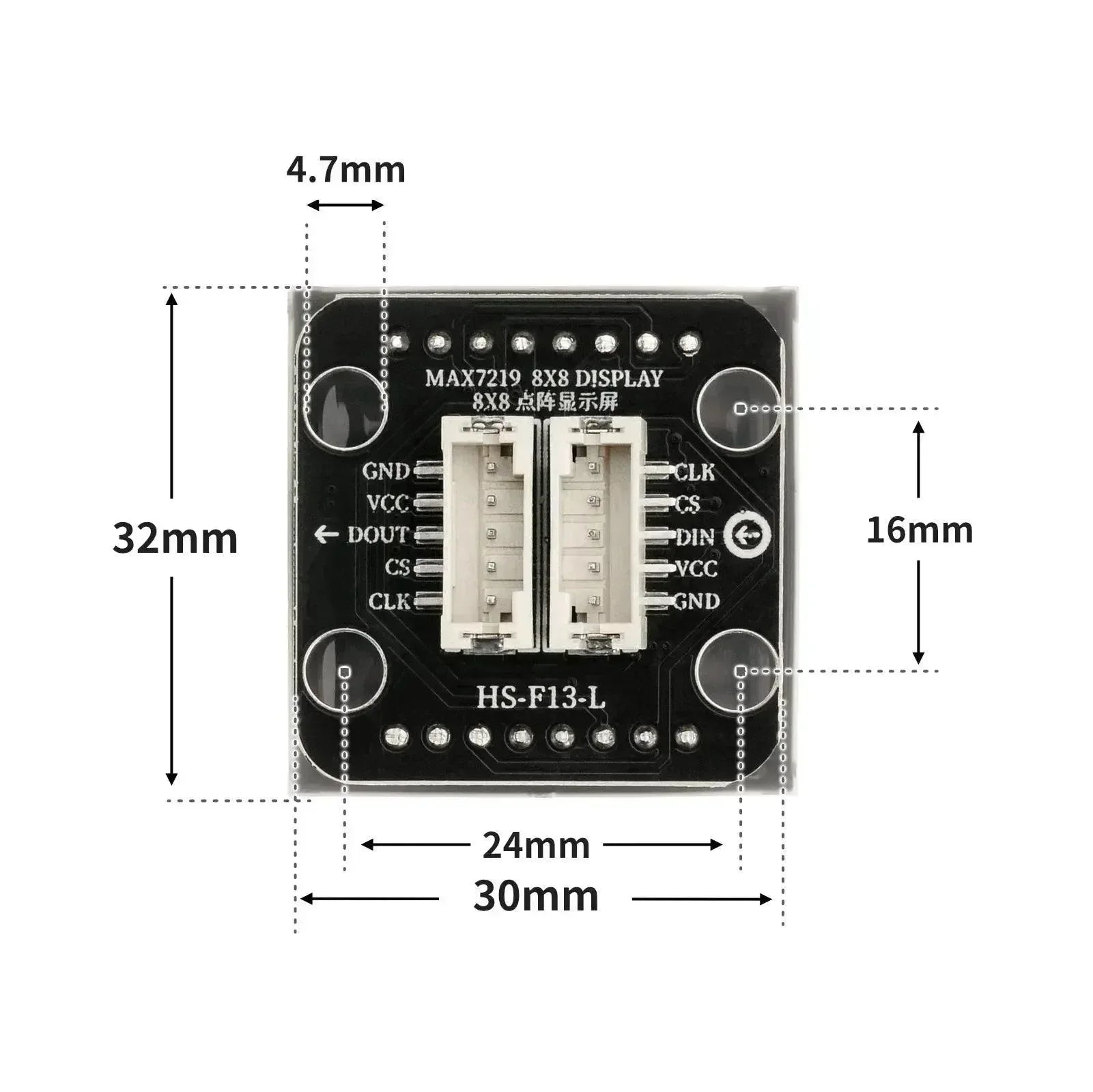

Kompakte Abmessungen (50×32×15 mm) mit Standard-Befestigungslöchern (M3) für Gehäuseintegration.
-
📊 Technische Spezifikationen
|
Parameter |
Wert |
|---|---|
|
Treiber-IC |
MAX7219 |
|
Schnittstelle |
SPI (DIN, CLK, CS) |
|
Betriebsspannung |
5V DC |
|
Pixelkonfiguration |
8×8 Rote LEDs (64 Punkte) |
|
Helligkeitsregelung |
16-stufig per Software |
|
Abmessungen |
50×32×15 mm |
|
Kaskadierbarkeit |
Bis zu 8 Module |
🎯 Anwendungsbereiche
-
Industrie-Steuerpanels: Echtzeit-Anzeige von Maschinendaten (Temperatur, Status).
-
Maker-Projekte: Scrollende Texte, einfache Animationen oder Spiel-Interfaces mit Arduino.
-
Retail & Werbung: Kompakte Informationsdisplays für Preise oder Promotionen.
-
Bildung: Lehrmodul für Elektronik und Programmierung in Schulen/Uni-Labs.
Lieferumfang:
-
1× 8x8 LED-Matrixmodul (MAX7219-basiert)
-
Deutscher Datenblatt-Zugang (Pinout, Codebeispiele)
Schematische Darstellung
