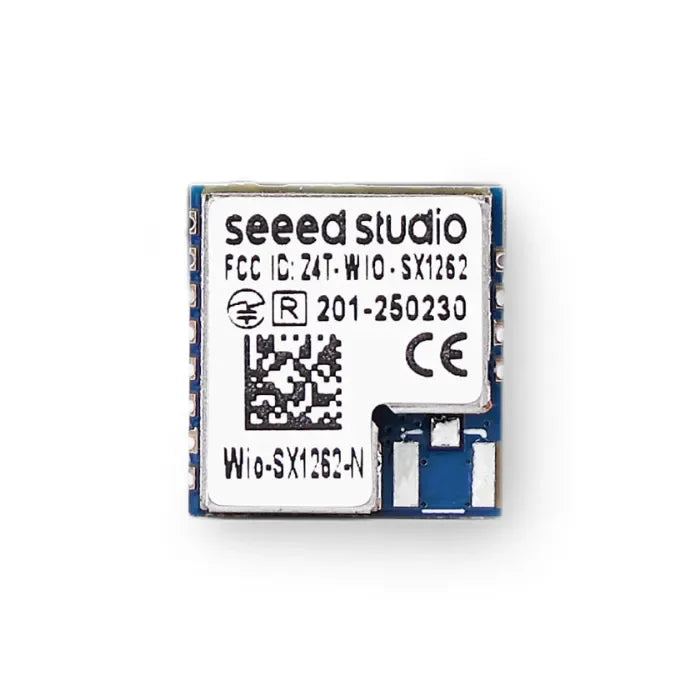

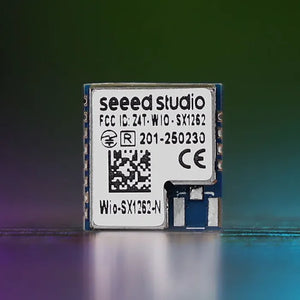

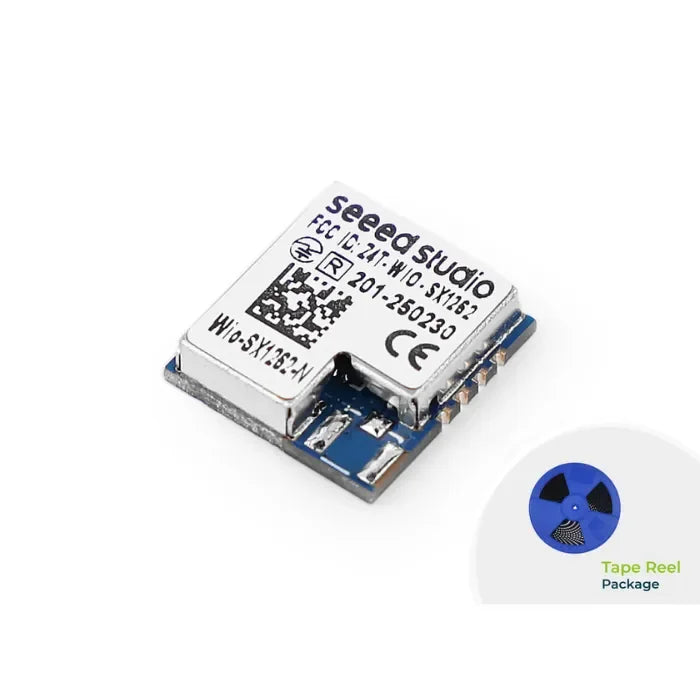

Seeed Studio Wio-SX1262 Drahtloses Modul ohne IPEX EU868 & US915
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 30€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.
Seeed Studio Wio-SX1262 Drahtloses Modul ohne IPEX EU868 & US915
Feature
Beachte: Das Wio-1262-N-Modul enthält keinen IPEX-Antennensteckverbinder. Falls Ihre Anwendung eine IPEX-Schnittstelle für externe Antennen benötigt, verweisen Sie bitte auf das Wio-SX1262 Wireless Module SKU: 114993390. 📡
- Hochleistung: Sendeleistung bis zu 22 dBm bei 868/930 MHz; -136,73 dBm Empfindlichkeit für SF12 bei 125 kHz BW. 📶
- Drahtlose Konnektivität: SPI-Schnittstelle, unterstützt globale LoRa/LoRaWAN-Frequenzpläne 862–930 MHz. 🌍

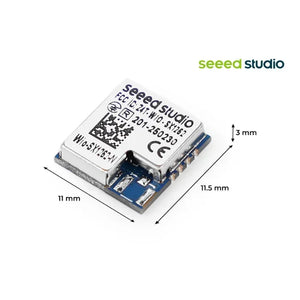

- Kleine Größe: 6 mm x 11 mm x 2,95 mm bei 12 SMT-Pins. 📏
- Niedriger Stromverbrauch: Schlafstrom 62 μA. 🔋
- RF-Schnittstelle: SMT-Pin. 🧷
- FCC-ID, CE, RoHS, TELEC-zertifiziert. ✅
Das Wio-SX1262 und Wio-E5 sind beide perfekte Optionen für die Entwicklung von LoRa-Geräten. Ihre Hauptunterschiede liegen darin, ob Sie einen Host-MCU haben:
- Wenn Sie bereits einen MCU haben, wie z. B. einen nRF52840 oder ESP32, und nur LoRa-Funktionalität hinzufügen möchten, können Sie das Wio-SX1262.
- die Wio-SX1262-Serie umfasst jetzt das Wio-SX1262-N , das keinen IPEX-Anschluss hat, sondern stattdessen SMT-Gehäuse verwendet, um die Antenne von den PIN-Pins zu einer Onboard-Antenne zu leiten.
ODM & OEM
Mit über 10 Jahren ODM- & OEM-Erfahrung sind unsere Ingenieure und Produktexperten versiert in der Bereitstellung von Anpassungs- und Fertigungsdienstleistungen für Hardwareprodukte. Wir sind bestrebt, Sie jederzeit zu unterstützen und Ihren Weg von der Idee zum Produkt für aufkommende AIoT-Szenarien zu verkürzen.
Wenn Sie in unserem Wio-E5/Wio-SX1262 Modul entwerfen möchten, bieten wir einen One-Stop-ODM- und OEM-Service für schnelle Anpassung und Skalierung an. Bitte kontaktieren Sie iot@seeed.cc wenn Sie eine Großmengenanpassung benötigen.
Wenn Sie ein interessantes Konzept für eines der Wio-E5/Wio-SX1262/Wio-LR1121/Wio-WM1110 haben und bereit sind, es zu teilen, können wir Ihnen helfen, es mit den One-Stop-Shop-Fähigkeiten von Seeed Fusion Wirklichkeit werden zu lassen. Durch unser Fusion PCBA Sponsorship-Programm können Sie nicht nur die niedrigsten Stückpreise für Wio-E5/Wio-SX1262/Wio-LR1121/Wio-WM1110-Module aus unserer Fusion Open Parts Library genießen, sondern auch Ihre PCBA-Designs kostengünstig (30 % Rabatt) fertigen und skalieren lassen – mit KOSTENLOSEN Design-for-Manufacturing-Beratungsleistungen, die Ihren Weg vom Prototyp zur Produktion vereinfachen. Für weitere Informationen klicken Sie bitte hier.
Spezifikation
| Parameter | Spezifikation |
|---|---|
| Allgemeine Spezifikationen | |
| Hauptchip | SX1262 |
| Größe | 11,6(B) × 11(L) × 2,95(H) mm |
| Verpackung | 12 Pins, SMT |
| Frequenz | Unterstützt 862–930MHz |
| Arbeitstemperatur | -40°C ~ 85°C |
| Leistungsspezifikationen | |
| Stromversorgung | 3,3V @typisch |
| Schlafstrom | 1,62 μA |
| Stromverteilung | DC-DC-Modus |
| TCXO-Versorgungsmodus | Durch SX1262 DIO3 |
| TCXO-Versorgungsspannung | 1,7–3,3 V |
| Betriebsstrom | |
| Maximaler Tx-Strom | 125mA @22dBm (862–930MHz typisch) |
| Maximaler Rx-Strom | 7,6mA @BW125kHz (862–930MHz typisch) |
| HF-Leistung | |
| Ausgangsleistung | 22dBm max @862–930MHz |
| Empfindlichkeit des Empfängers | -136,73dBm @SF12, BW125kHz typisch |
| Oberwellen | ≤ -45dBm über 1GHz |
| Antenne | SMT-Pin |

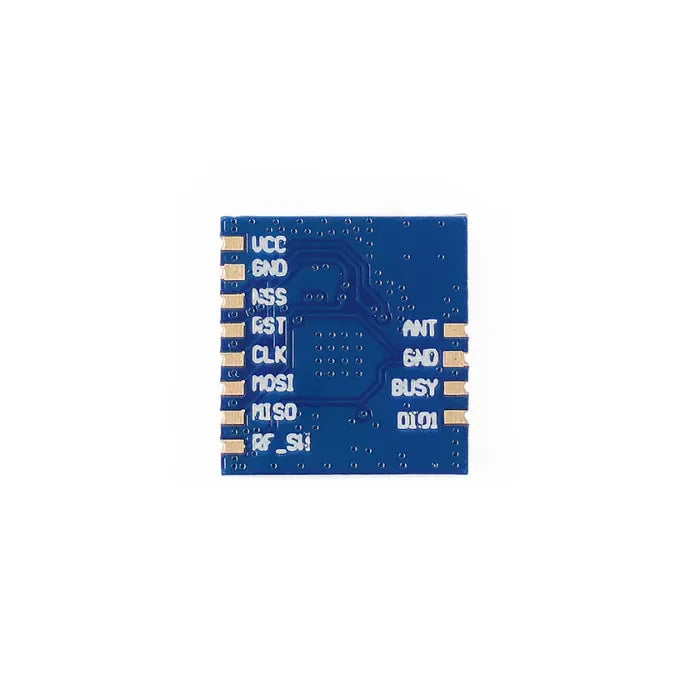

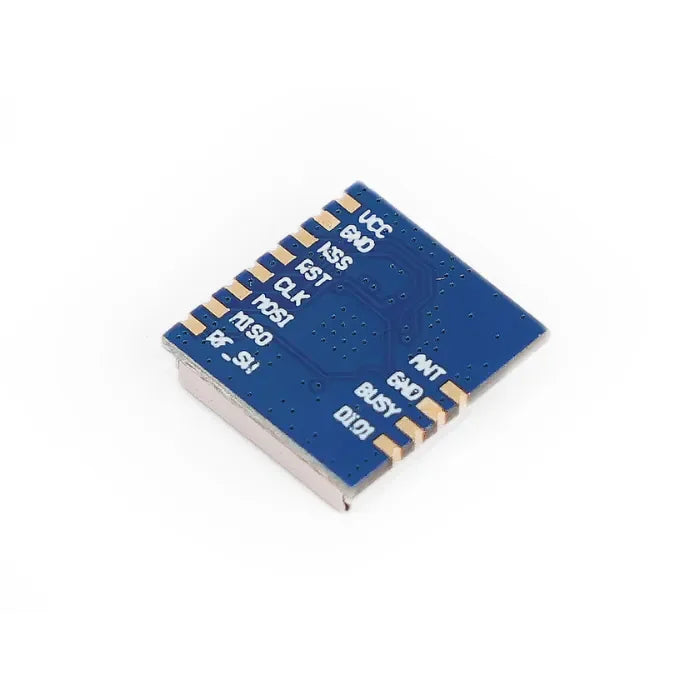

| Schnittstelle | |
| Kommunikation | 1 × SPI |
| DIO1 | Multifunktionaler digitaler IO |
| Beschäftigt | Busy-Signal-Anzeige |
| DIO2 | Multifunktionaler digitaler IO, intern mit RF-Schalter verbunden |
| DIO3 | TCXO Spannungsversorgung (über Software konfigurierbar) |
Hardware-Übersicht
Anwendung
Das Wio-SX1262 und Wio-E5 können für dieselben Anwendungen verwendet werden, wobei die Hauptunterschiede in den Geräte-Steuerungslösungen und Kostenoptionen liegen. Daher können frühere Fälle mit dem Wio-E5 als nützliche Referenzen dienen.
- Solarbetriebener Außenluftqualitätsmonitor überträgt Daten über LoRaWAN mit Hilfe von Seeed Fusion
- Niedrigenergie-Schneehöhensensorüberwachung für IoT Smart City basierend auf Wio-E5 angewendet in Norwegen
- Ehemalig Ph.D. Forscher an der OSU entwickelte Stream Runoff Überwachungssensoren mit Wio-E5 zur Messung von Temperatur, Qualität und Durchfluss
- Überwachung von Innenraumluftschadstoffen – Das stille Problem für Smart City IoT mit Seeed Wio-E5 und Fusion PCB
- Stimme benötigt! Bereit für ein Wio-E5 &038; ESP32 betriebenes WiLoBlIno-Gerät?
Dokumente
Teileliste
- Wio-SX1262-N Wireless Modul (ohne IPEX)
