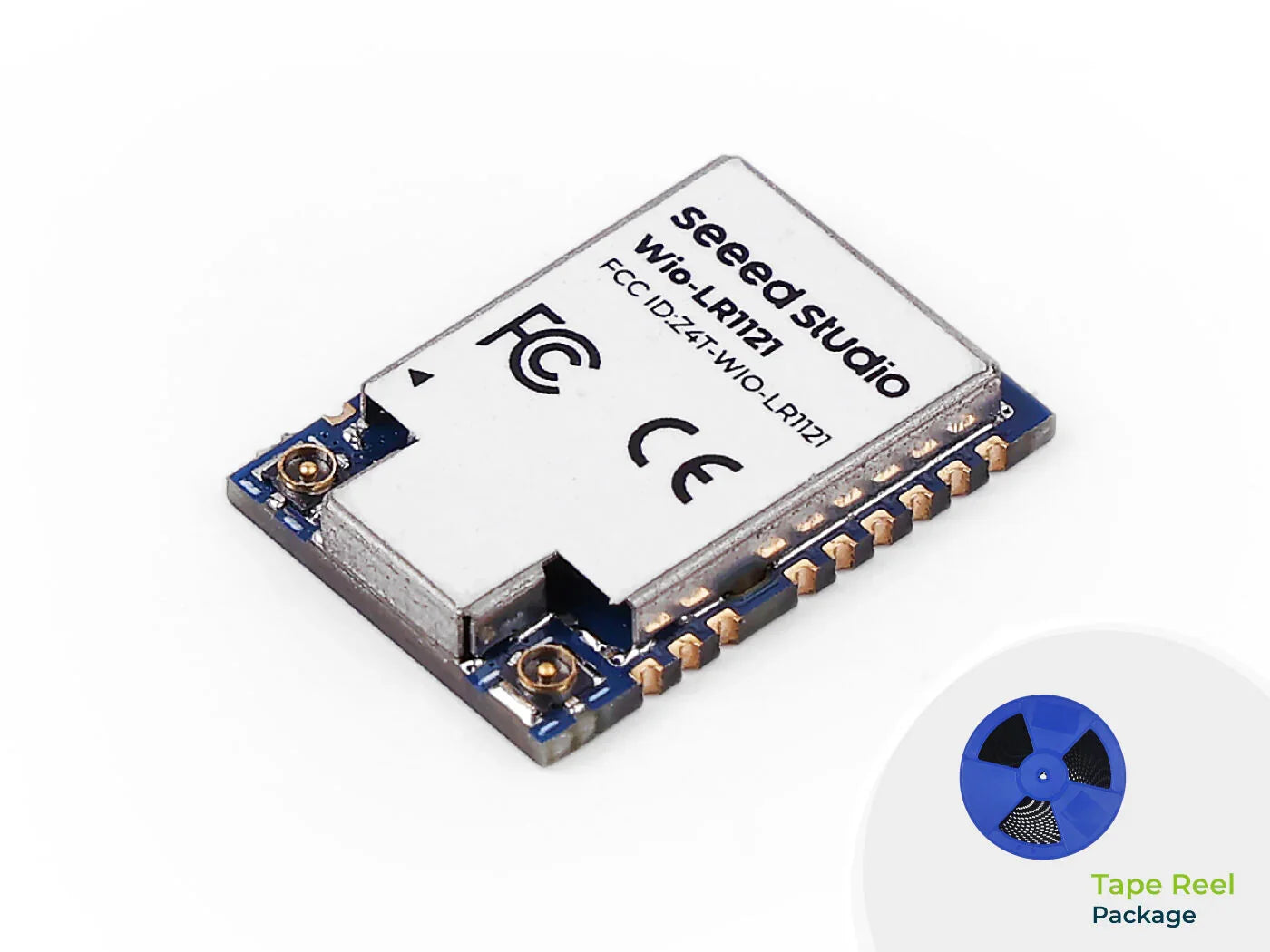

Seeed Studio Wio-LR1121 Drahtloses Modul mit IPEX (Bandrolle) sub-GHz 2.4GHz ISM 2.1GHz Satelliten S-Band

Vorbestellung
Verkaufspreis €11,19
inkl. MwSt.
Artikelnummer: Seeed-113991415

📦 Standort des Lagers: München, Deutschland

Vorbestellung

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 30€ in Deutschland!

- EU-Länder Lieferzeit: 4~8 Arbeitstage.

- Andere Länder Lieferfrist: 2~2,5 Wochen.

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €20.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €15.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen
Visa
PayPal
Mastercard
American Express
Shop Pay
Seeed Studio Wio-LR1121 Drahtloses Modul mit IPEX (Bandrolle) sub-GHz 2.4GHz ISM 2.1GHz Satelliten S-Band

Seeed Studio Wio-LR1121 Drahtloses Modul mit IPEX (Bandrolle) sub-GHz 2.4GHz ISM 2.1GHz Satelliten S-Band

€11,19

📡 Wio-LR1121 – Multi-Band LoRa® Modul für globale IoT-Einsätze 🚀

Das Wio-LR1121 ist ein kompaktes, ultra-niedrigstrom LoRa®-Konnektivitätsmodul, das vielseitige IoT LoRaWAN-Anwendungen unterstützt und globale Abdeckung über terrestrische Netze sowie Satellitenkommunikation ermöglicht 🌍. Es deckt Sub-GHz, 2,4-GHz-ISM, und 2,1-GHz-Satellitenbänder ab, bietet nahtlose globale Konnektivität und ist damit ideal für internationale Asset-Tracking- und Sensorik-Lösungen 📶🔗.

🔧 Integriert mit einem temperaturkompensierten TCXO und einem RF-Schalter, sorgt das Modul für stabile Signalperformance und hohe Energieeffizienz bei missionskritischen Einsätzen ⚡🛰️.

🌍 Ideal für:

  • 🏠 Intelligente Häuser

  • 🚜 Landwirtschaftliche Sensoren

  • 🏢 Gebäudeautomation

  • 🌆 Intelligente Städte

  • 📦 Asset-Tracking

  • 🛍️ Sensoren für Einzelhandelsgeschäfte

  • ⚡ Intelligente Messung

  • 🌱 Umweltüberwachung



Funktion

⚡ Hohe Leistung

  • Sendeleistung: Bis zu 33 dBm @868/930MHz 📡

  • 11,23 dBm @ 2,4–2,5GHz, ideal für hocheffiziente Kommunikation 🚀

📶 Drahtlose Konnektivität

  • SPI-Schnittstelle für schnelle Integration 🔗

  • Unterstützt Sub-GHz LoRa/LoRaWAN globale Bänder + 2,4GHz ISM 🌍

📏 Kompaktes Formfaktor

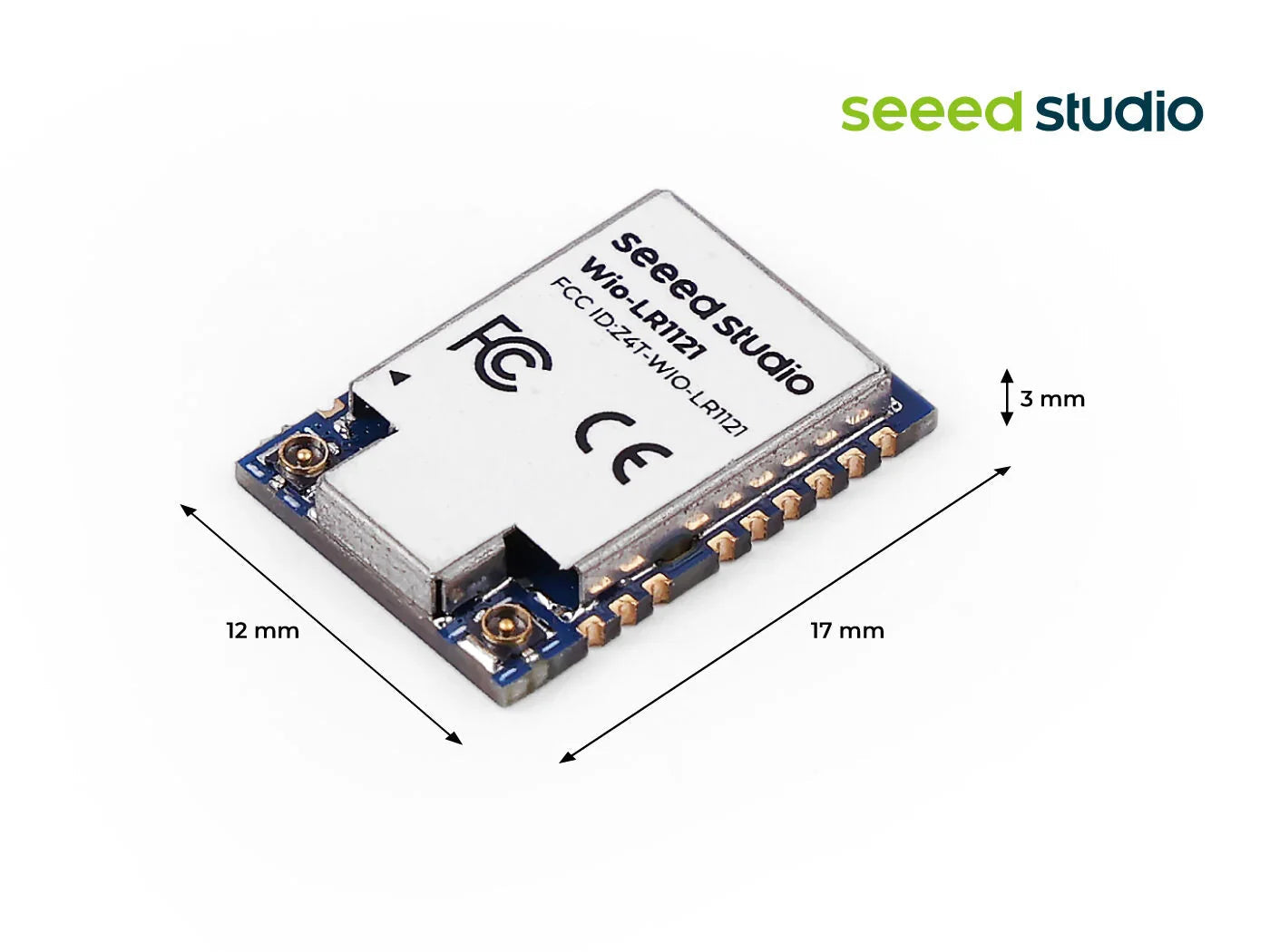

  • Ultra-kleiner Formfaktor: 17×12×2,6mm @ 24-Pin SMT 🔧

  • Perfekt für platzbeschränkte Designs 📦

🔋 Niedriger Stromverbrauch

  • Schlafstrom: 35µA 😴

  • Sub-GHz: 20,33dBm @ 124,5mA / 3,3V

  • 2,4GHz: 11,23dBm @ 30,72mA / 3,3V

🔌 RF-Schnittstelle

  • Ausgestattet mit IPEX4-Anschluss @1,5mm 📡

  • Vereinfachte Antennenverbindung für vielseitige Einsätze 🛠️

✅ Zertifizierungen

  • Vollständig FCC & CE zertifiziert für globale Konformität 🌐



Der Wio-LR1121 und Wio-E5 sind beide perfekte Optionen für die Entwicklung von LoRa-Geräten. Ihre Hauptunterschiede liegen darin, ob Sie einen Host-MCU haben.

Wenn Sie einen einzelnen MCU benötigen, um Ihr Design abzuschließen, dann ist der Wio-E5 ist eine ausgezeichnete Wahl.

ODM & OEM

Mit über 10 Jahren ODM- & OEM-Erfahrung sind unsere Ingenieure und Produktexperten versiert in der Bereitstellung von Anpassungs- und Fertigungsdienstleistungen für Hardwareprodukte. Wir sind bestrebt, Sie jederzeit zu unterstützen und Ihren Weg von der Idee zum Produkt für aufkommende AIoT-Szenarien zu verkürzen.

Wenn Sie in unserem Wio-E5/Wio-SX1262 entwerfen möchten/Wio-LR1121 Modul, wir bieten einen umfassenden ODM- und OEM-Service für schnelle Anpassung und Skalierung. Bitte kontaktieren Sie iot@seeed.cc wenn Sie eine Großmengenanpassung benötigen.


Spezifikation

Hauptchip

LR1121

Größe

17*12*2.6 mm

Paket

12 Pins, SMT

Frequenz

unterstützt 863-928MHz; 2.4-2.5GHz

Stromversorgung

3,3V @typisch

Schlafstrom

1.35 μA

LR1121 Stromverteilungsmodus

DC-DC Modus

TCXO Versorgungsmodus

Über LR1121 VTCXO Pin

TCXO Versorgungsspannung

1.6~3,3 V

Maximaler Betriebsstrom

(Sender)

124,5mA @ LoRa® 915 TX 22dBm

31mA@ LoRa® 868 TX 14dBm

30,7mA@ LoRa® 2.4G TX 13dBm

Maximaler Betriebsstrom

(Empfänger)

7,8mA @ LoRa® SF12 125kHz Sub-GHz

6.7mA@ LoRa® SF12 125kHz 2,4GHz/S-Band

Ausgangsleistung

20,4dBm max @ LoRa®

11dBm max @ 2,4G

Empfängersensitivität

RxBoost EIN：

-126dBm @SubG, BW=125KHz, SF = 7

-140dBm @SubG, BW=125KHz, SF = 12

-118dBm @2,4G, BW=125KHz, SF = 7

-132,5dBm @2,4G, BW=125KHz, SF = 7

RxBoost AUS：

-124dBm @SubG, BW=125KHz, SF = 7

-138dBm @SubG, BW=125KHz, SF = 12

Antenne

IPEX4 @1,5mm

Arbeitstemperatur

40°C ~ 85°C


Hardware-Übersicht



Dokumente

Wio-LR1121 Modul Datenblatt
Semtech LR1121 Datenblatt
ALLEGRO-Bibliothek


Teileliste

Wio-LR1121 (mit IPEX-Antennenanschluss)

x1
