M5Stack Timer-Netzteil mit OLED-Display (INA3221)

Verkaufspreis €15,02
inkl. MwSt.
Artikelnummer: M5-U189

📦 Standort des Lagers: München, Deutschland

8 auf Lager

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 30€ in Deutschland!

- EU-Länder Lieferzeit: 4~8 Arbeitstage.

- Andere Länder Lieferfrist: 2~2,5 Wochen.

Visa
PayPal
Mastercard
American Express
Shop Pay
M5Stack Timer-Netzteil mit OLED-Display (INA3221)-1

M5Stack Timer-Netzteil mit OLED-Display (INA3221)

€15,02

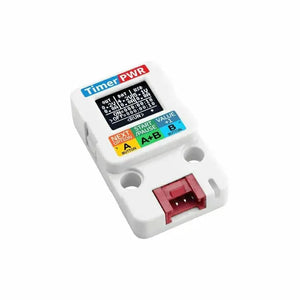

Die TimerPWR-Einheit ist eine zeitgesteuerte Stromversorgungseinheit, die eine Reihe von Funktionen bietet, darunter Laden und Entladen, zeitgesteuertes Schalten, Bildschirmanzeige und Boost-Ausgang. Das Gerät verfügt über einen internen STM32-Mikrocontroller, der RTC und die Gesamtsteuerung implementiert, sodass Benutzer automatische Ein/Aus-Zeiten nach Bedarf einstellen können. Das Gerät wird über die Type-C-Schnittstelle mit Strom versorgt und kann über eine 1.25-2P-Schnittstelle mit einer externen wiederaufladbaren Batterie verbunden werden. Die Einheit enthält einen integrierten Ladeelektronikschaltkreis, der einen Ladestrom von 330mA unterstützt. Darüber hinaus umfasst die Einheit einen integrierten DCDC-Boost-Schaltkreis, der eine 5V/800mA (1400mA @ 1C Batteriestrom) Stromausgabe an externe Geräte über den Grove-Port bereitstellt. Außerdem ist der INA3221-Sensor in das Design integriert, der eine Echtzeitüberwachung des Stroms und der Spannung von Eingangs- und Ausgangsleistung ermöglicht. Die Einheit ist mit einem 0,66-Zoll OLED-Display und zwei seitlichen Tasten für die Benutzerinteraktion ausgestattet, sodass Benutzer den aktuellen Systemstatus anzeigen und Einstellungen problemlos ändern können. Parameter wie Ein/Aus können mit den seitlichen Tasten oder über den I2C-Bus über die Grove-Schnittstelle mit I2C-Befehlen eingestellt werden. Dieses Produkt eignet sich für Smart Homes, industrielle Automatisierung und zeitgesteuerte Steuergeräte.



Anleitung zum M5Stack Timer-Netzteil

So verwenden Sie die M5Stack TimerPWR-Einheit: Vollständige Funktionsanleitung



Merkmale

  • RTC-Zykluszeitsteuerung
  • Batteriestromversorgung
  • Eingebaute DCDC-Boost-Schaltung
  • Strom-/Spannungsüberwachung
  • OLED-Bildschirm
  • Grove-Schnittstelle
  • Tastengesteuerter Ein-/Ausschaltmodus

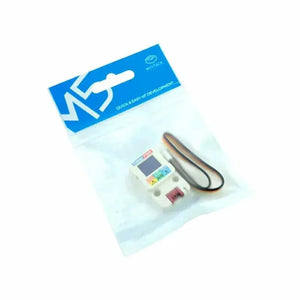

Inklusive

  • 1x TimerPWR Einheit
  • 1x HY2.0-4P Grove-Kabel (20cm)



Anwendungen

  • Zeitgesteuerte Steuergeräte
  • Tragbare elektronische Geräte
  • Sensorknoten mit Strom versorgen



Technische Daten

Spezifikation Parameter
MCU STM32G031G8U6
Eingangsspannung Unterstützt 5V DC-Eingang (über Typ-C-Schnittstelle)
Ausgangsspannung Eingebauter DCDC-Boost-Schaltkreis, Ausgang 5 V für externe Geräte
Batteriestromversorgung 3,7 V Lithium-Polymer-Batterie
Anzeigebildschirm 0,66-Zoll-OLED-Display, Auflösung 64x48, SPI-Kommunikation

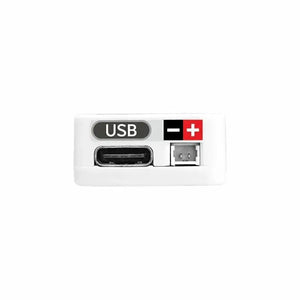

Schnittstellen Typ-C-Schnittstelle: zum Laden des Akkus (kann den Grove-Port nicht direkt mit Strom versorgen)

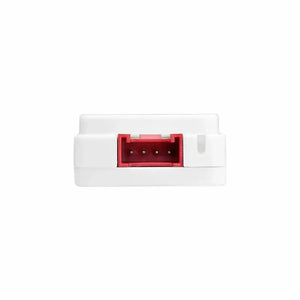

Grove-Schnittstelle: für externe Sensoren und Module, unterstützt Kommunikation und Leistungsausgabe
Batterieschnittstelle: 1,25 mm bei 2P
I2C-Kommunikationsadresse 0x56
Stromsensor INA3221
Ladestrom DC5V@330mA
Ladechip LGS4056H
Ladetemperatur 55°C
Maximaler Ausgangsstrom des Grove-Anschlusses Abhängig von Batteriekapazität und Entladefähigkeit, z.B.:
1400 mAh bei 1C 3,7 V: DC4,96 V bei 800 mA
500 mAh bei 1 C, 3,7 V: DC 4,97 V bei 700 mA
110 mAh bei 1 C, 3,7 V: DC 5,03 V bei 400 mA
Ruhestrom DC4.2V@36.67uA
Betriebstemperatur 0-40°C
Produktabmessungen 40*24*11 mm
Verpackungsabmessungen 136*92*14 mm
Produktgewicht 7.6g
Paketgewicht 12.9g
