Orange Pi 5 Plus 8GB/16GB Rockchip RK3588

Der Orange Pi 5 Plus ist ein leistungsstarker, hochmoderner Einplatinencomputer, der mit dem fortschrittlichen Rockchip RK3588 8-Kern 64-Bit-Prozessor betrieben wird. Dieser verfügt über eine Quad-Core Cortex-A76 und eine Quad-Core Cortex-A55 Architektur, die auf einem 8nm LP-Prozess basiert, um schnellere Geschwindigkeiten und bessere Leistungen zu erzielen. Er arbeitet mit einer Taktfrequenz von bis zu 2,4 GHz und integriert die leistungsstarke ARM Mali-G610 GPU, die OpenGL ES 1.1/2.0/3.2, OpenCL 2.2 und Vulkan 1.2 unterstützt, und bietet somit ausgezeichnete 3D-Grafik und Rechenfähigkeiten. Der integrierte NPU unterstützt INT4/INT8/INT16/FP16 Mischgenauigkeitsberechnungen mit bis zu 6 TOPS und ist daher sehr gut für KI-Edge-Computing, Mini-Maschinenvision und andere hochentwickelte eingebettete Anwendungen geeignet.

Orange Pi 5 Plus unterstützt flexible Speicher- und Speicherkonfigurationen und bietet 8GB und 16GB LPDDR4/4X Speicher Varianten sowie einen eMMC-Steckplatz, der Module von 16GB bis 256GB für eine massive Kapazitätserweiterung aufnehmen kann. Es unterstützt mehrere Betriebssysteme, darunter das offizielle Orange Pi OS, Android 12, Debian 11 und Ubuntu 22.04, und bietet eine vielseitige Entwicklungsumgebung.

Das Board verfügt über zahlreiche und vielseitige Anschlussmöglichkeiten, darunter zwei HDMI-Ausgangsports und einen HDMI-Eingangsport für vielfältige Anzeigeoptionen. Es unterstützt HDMI 2.1 8K Videoausgabe, Type-C (DP1.4A) und MIPI DSI Videoausgabe, die bis zu vier gleichzeitige Displays ansteuern kann – ideal für VR-Kameras und Deep-Vision-Systeme. Die Netzwerkverbindung wird durch zwei PCIe 2.5G Hochgeschwindigkeits-Ethernet-Ports verbessert, die eine schnelle und stabile Datenübertragung gewährleisten.

Speicher- und drahtlose Erweiterungen werden über M.2-Steckplätze unterstützt: ein M.2 M-Key-Steckplatz für hochgeschwindigkeitsfähige NVMe-SSDs und ein M.2 E-Key-Steckplatz für Wi-Fi 6- und Bluetooth-Module, die sowohl ultraschnellen Speicher als auch robuste drahtlose Konnektivität gewährleisten. Zusätzliche Schnittstellen umfassen zwei USB 3.0-Anschlüsse, zwei USB 2.0-Anschlüsse und zwei Type-C-Anschlüsse, von denen einer als Stromanschluss vorgesehen ist.

Hauptmerkmale des Orange Pi 5 Plus

• Rockchip RK3588 8-Kern 64-Bit Prozessor, bis zu 2,4 GHz Hauptfrequenz
• ARM Mali-G610 GPU unterstützt fortschrittliche Grafik-APIs
• NPU mit 6 TOPS Rechenleistung, optimiert für KI-Anwendungen
• Unterstützung für 8GB und 16GB LPDDR4/4X Speicher
• eMMC-Speichererweiterung von 16GB auf 256GB
• Duale HDMI-Ausgangsports und ein HDMI-Eingangsport, unterstützt 8K-Video-Dekodierung
• Duale PCIe 2,5G Ethernet-Anschlüsse für Hochgeschwindigkeitsnetzwerke
• M.2 M-Key-Steckplatz für NVMe-SSDs und M.2 E-Key-Steckplatz für Wi-Fi 6/BT-Module
• Mehrere USB-Anschlüsse: 2 x USB 3.0, 2 x USB 2.0
• Duale Type-C-Anschlüsse (einer für Strom)

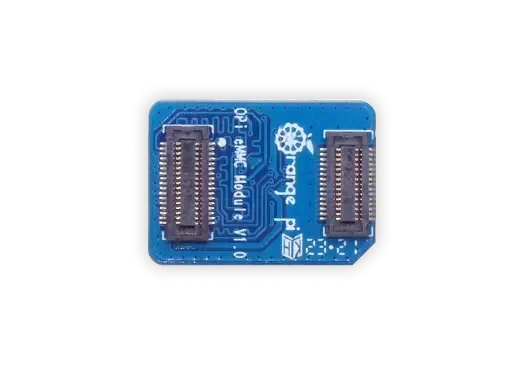

Orange Pi eMMC Modul

256GB Kapazitätsoptionen mit schnellen Lese-/Schreibgeschwindigkeiten, außergewöhnlicher Kompatibilität und Stabilität – entwickelt, um die strengen Anforderungen an leistungsstarken, stromsparenden und zuverlässigen eMMC-Speicher zu erfüllen.

Bietet zahlreiche Schnittstellen

Orange Pi 5 Plus bietet eine Fülle von I/O-Optionen: doppelte HDMI 2.1-Ausgänge und einen HDMI-Eingang; zwei PCIe-fähige 2,5 GbE-Ports; einen M.2 M-Key-Steckplatz für NVMe-SSDs; und einen M.2 E-Key-Steckplatz für Wi-Fi 6/BT-Module. Sie erhalten außerdem zwei USB 3.0-Ports, zwei USB 2.0-Ports und zwei USB-C-Ports (einer davon ausschließlich für die Stromversorgung).

Seine Vielseitigkeit macht Orange Pi 5 Plus ideal für Embedded-System-Enthusiasten und Unternehmensanwender gleichermaßen. Ob Sie IoT-Geräte prototypisieren oder kompakte Machine-Vision-Systeme mit mehreren Hochgeschwindigkeits-Ethernet-Verbindungen bauen, Orange Pi 5 Plus liefert die Leistung und Anpassungsoptionen, die Sie benötigen.



Unterstützt Wi-Fi6/BT-Module

Ausgestattet mit M.2 E-Key Steckplatz zur Unterstützung von Wi-Fi6/BT-Modul

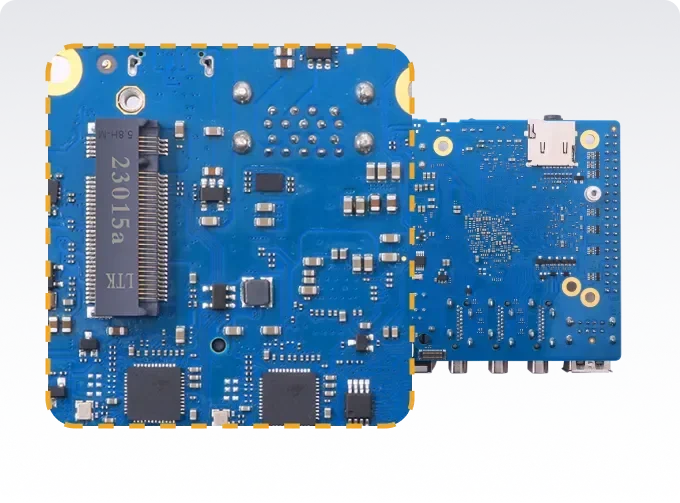

Unterstützt NVMe SSD für massive Kapazitätserweiterung

Ausgestattet mit einem M.2 M-Key-Steckplatz unterstützt es den Zugriff auf NVMe-SSDs, um den massiven Datenspeicherplatz zu erhöhen und den Bedarf an schnellem Lesen/Schreiben sowie hochkapazitivem Speicher zu erfüllen.

8K Video-Dekodierung für klares und realistisches Bild

Mit Unterstützung für bis zu 8K@60Hz ermöglicht der leistungsstarke Videocodec klarere Bilder und eine detailliertere Bildqualität.

Hochwertiges und flüssiges Spielerlebnis

8-Kern-CPU + 8-nm-Prozess + 8K-Video-Dekodierung für ein flüssigeres, stabileres Spielerlebnis

Entdecken Sie endlose Möglichkeiten mit Orange Pi 5 Plus

Orange Pi 5 Plus ist nicht nur ein leistungsstarker Einplatinencomputer – es ist eine vielseitige Plattform für die Technologie von morgen. Ob Sie KI-gesteuerte Roboter bauen, elegante Tablet-Oberflächen gestalten, Edge-Computing-Knoten einsetzen oder Cloud-native Dienste ausrollen, der RK3588-betriebene Orange Pi 5 Plus liefert. Tauchen Sie ein in immersive AR/VR-Erlebnisse, sichere Smart-Home-Anwendungen und Next-Gen-intelligente Sicherheitssysteme – alles auf einem einzigen 2,4 GHz, 8-Kern, 64-Bit Kraftpaket. Von schnellem Prototyping bis zu skalierbaren AIoT-Einsätzen deckt Orange Pi 5 Plus jedes Szenario ab. Entfesseln Sie Innovation in verschiedenen Branchen mit dem ultimativen Edge-Computing-Begleiter.

Unterstützt Orange Pi OS (Droid)

Mit seinem selbst entwickelten Launcher bietet es den Nutzern größtmögliche Vertrautheit mit den Bediengewohnheiten eines herkömmlichen Computers. Die Installation des Google Stores ermöglicht es den Nutzern, Facebook, Instagram, Twitter, YouTube, Telegram und andere Anwendungen reibungslos auszuführen.

Orange Pi 5 Plus Pin-Belegung

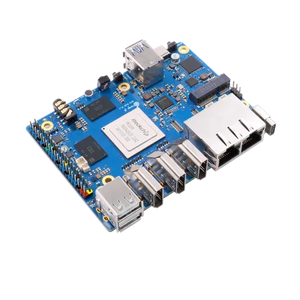

Produktanzeige

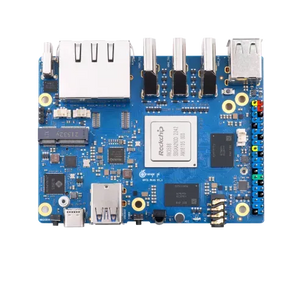

Draufsicht

Hardware-Parameter

SoC	Rockchip RK3588 (8nm LP Prozess)
CPU	• 8-Kern 64-Bit Prozessor • 4 x Cortex-A76 (2,4 GHz), 4 x Cortex-A55 (1,8 GHz) und separate NEON-Koprozessoren
GPU	• Arm Mali-G610 • Eingebaute 3D-GPU • Kompatibel mit OpenGL ES1.1/2.0/3.2, OpenCL 2.2 und Vulkan 1.2
NPU	Eingebettete NPU unterstützt INT4/INT8/INT16/FP16 Mischbetrieb mit bis zu 6Tops Rechenleistung
PMU	RK806-1
RAM	4GB/8GB/16GB (LPDDR4/4X)
Speicher	• QSPI Nor FLASH: 16MB/32MB • MicroSD-Kartensteckplatz: bis zu 128GB • eMMC-Steckplatz: 16GB/32GB/64GB/128GB/256GB eMMC-Modul kann angeschlossen werden • M.2 2280 Steckplatz für NVMe SSDs (PCIe 3.0 x4) bis zu 2.000 MB/s
USB	USB3.0 × 2 USB2.0 × 2 Type-C ×1
Video	• 2x HDMI 2.1-Ausgang bis zu 8k@60FPS • 1x Typ-C mit DP TX 1.4A, bis zu 8K@30FPS • 1x HDMI-Eingang mit bis zu 4K@60FPS • 1 x MIPI DSI TX 4 Lane, bis zu 4K @60Hz
TP-Schnittstelle	1x 6-polige FPC-Buchse
Kamera	• 1XMIPI CSI 4-Leiter
Audio	CODEC:ES8388 • 1x Audio 3,5-mm-Klinkenanschluss mit Mikrofon • 1xMikrofoneingang • 1xHDMI 2.1 eARC • 1xLautsprecher
Ethernet	2xPCIe 2,5G LAN (RTL8125BG)
Erweiterungsanschluss	40-polige Doppelreihenstifte mit den folgenden Multiplexfunktionen: UART, I2C, SPI, CAN, I2S, PDM, AUDDSM, SDIO, PWM, GPIO
PCIe M.2 M-KEY Steckplatz	M.2-Steckverbinder M-Key (unten) für NVMe mit PCIe 3.0 x4 Lanes 2280 SSD
PCIe M.2 E-KEY Steckplatz	M.2-Steckverbinder E-Schlüssel (oben) für die Konnektivität mit PCIe 2.0 x1/PCM/UART/USB2.0, 2230 Wi-Fi6 /BT unterstützt
Schaltfläche	1×MaskROM-Schlüssel 1xWiederherstellung 1× Ein-/Aus-Taste
Stromquelle	Unterstützt Type-C Stromversorgung, 5V@4A
IR-Empfänger	1x IR-Empfängerröhre
LED	RGB LED-Seitenlicht
VENTILATOR	5V LÜFTER
RTC	2Pin: RTC-Backup-Batterie
Fehlersuche	3-Pin Debug-Seriellanschluss (UART)
Unterstützte Betriebssysteme	Orangepi OS (Droid), Orangepi OS (Arch), Ubuntu 22.04, Debian 11, Android 12

Einführung in die Erscheinungsspezifikation

Dimension	100mm * 75mm
Gewicht	86.5g
