Seeed Studio XIAO PowerBread Stromversorgungsmesser für XIAO Entwicklungsboards
📦 Standort des Lagers: München, Deutschland
- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen. - Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Kostenloser Versand ab 30€ in Deutschland!
- EU-Länder Lieferzeit: 4~8 Arbeitstage.
- Andere Länder Lieferfrist: 2~2,5 Wochen.
Seeed Studio XIAO PowerBread Stromversorgungsmesser für XIAO Entwicklungsboards
Der XIAO PowerBread ist ein kompakter Stromversorgungsmodul mit integrierter Echtzeit-Leistungsüberwachung, speziell für Breadboard-basierte Entwicklungsprojekte. Entwickelt von Nicho D und aktiv gepflegt durch Seeed Fusion Co-Create, vereint er stabile Spannungsausgänge, präzises Monitoring und Open-Source-Flexibilität – ideal für Maker, Ingenieure und Bildungseinrichtungen.
Merkmal
- Echtzeitüberwachung: Sehen Sie wichtige Leistungskennzahlen auf einen Blick – kein Multimeter erforderlich. Das integrierte Display zeigt Echtzeitdaten zu Spannung, Strom und Leistung an.
- Hochstrom-Ausgang: Liefert bis zu 1,5A stabilen 3,3V Strom, ideal für die meisten auf Steckbrettern basierenden Elektronikprojekte.

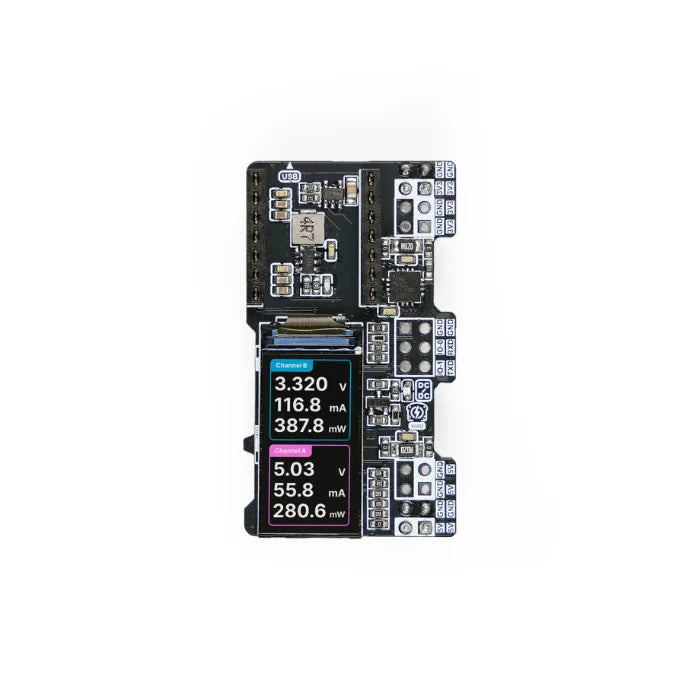

- Integriertes LCD-Display: Bleibe informiert mit Echtzeit-Leistungsüberwachung, dargestellt durch Liniendiagramme und Statistiken klar auf dem integrierten LCD.
- Plug-and-Play-Design: Kompatibel mit Standard-Steckbrettern, einfach einstecken, einschalten und mit dem Prototyping ohne zusätzliche Einrichtung beginnen.
- Open-Source- und XIAO-Entwicklungsboard-Kompatibilität: Kompatibel mit fast allen Seeed Studio XIAO Entwicklungsboards (XIAO RP2040/RP2350, ESP32C3/S3/C6), dieses Open-Source-Design bietet Flexibilität für zukünftige Erweiterungen.
- Spannungs- und Strommessung mit zwei Kanälen: Ausgestattet mit dem INA3221-Sensor zur Überwachung von Spannung und Strom in zwei Kanälen – behalte jeden Aspekt deiner Stromversorgung im Blick.
- Kompakte Kraftmaschine: Dieses kompakte Design liefert sowohl 3,3V als auch 5V Ausgänge und optimiert deinen Steckbrettplatz, ohne bei der Leistung Kompromisse einzugehen.
Mehrere Benutzeroberflächenfunktionen
Langes Drücken des Drehknopfs wechselt die Kanäle im Diagramm- und Statistikmodus
Drehe den Drehknopf, um die Benutzeroberfläche für verschiedene Betrachtungswinkel anzupassen
Maximiere dein Erlebnis mit der aktiven und Open-Source-Firmware
Die Firmware wird aktiv vom Designer gepflegt und ist vollständig Open-Source auf GitHub. Derzeit arbeitet Nicho an spannenden Zusatzfunktionen, darunter PWM-Erzeugung, ADC-Auslesung und serieller Monitor. Es ist sehr zu empfehlen den GitHub anschauen repo um mehr zu erfahren über die Updates.
Ein Community-Design, skaliert durch Fusion Co-Create
Diese coole Kreation ist gestaltet von Nicho D, ein Hersteller mit Sitz in China. Wir freuen uns darauf, mit ihm zusammenzuarbeiten, um dieses wirkungsvolle Design über unsere Plattform auf den Markt zu bringen Fusion Co-Create. Es ist ein Programm, bei dem wir die Fusion angewendet haben Prototype, Produce, and Promote Services zur Skalierung cooler Community-Projekte, während die Designer für jedes einzelne verkaufte Stück eine Provision erhalten.
Spezifikation
|
Parameter |
Beschreibung |
|
Eingangsspannung |
Über USB-C über das XIAO mit Strom versorgt |
|
Ausgangsspannungen |
Bietet 5V- und 3,3V-Ausgänge mit einem maximalen Strom von 1,5A für die 3,3V-Schiene |
|
Anzeige |
LCD-Bildschirm zur Echtzeit-Leistungsüberwachung |
|
Strommessung |
Der integrierte TI INA3221 Dreikanal-Strom-/Spannungs-/Leistungsmonitor liefert Echtzeitmessungen für beide Ausgangskanäle gleichzeitig |
|
Kompatibel Mikrocontrollers |
Compatibel mit das vielseitige XIAO Entwickler BBoards, einschließlich XIAO RP2040, XIAO RP2350, XIAO ESP32C3, XIAO ESP32S3, und XIAO ESP32C6(Die Unterstützung für XIAO SAMD21 und XIAO RA4M1 wird bald verfügbar sein) |
|
PCB-Abmessungen |
Entwickelt für nahtlose Integration mit Standard-Breadboards bei minimalem Platzbedarf |
Hardware-Übersicht
- Eingangsspannung: Wird über USB-C über das Seeed Studio XIAO mit Strom versorgt.
- Ausgangsspannungen: Bietet 5V- und 3,3V-Ausgänge mit einem maximalen Strom von 1,5A für die 3,3V-Schiene.
- Strommessung: Der integrierte INA3221-Sensor misst Spannung, Strom und Leistung zur Echtzeitanzeige.
- Mikrocontroller: Angetrieben vom RP2040, der Sensordaten verarbeitet, die Anzeige steuert und zukünftige Funktionen wie USB-Seriell-Kommunikation und PWM-Erzeugung ermöglicht.
- Anzeige: LCD-Bildschirm zur Echtzeit-Leistungsüberwachung.

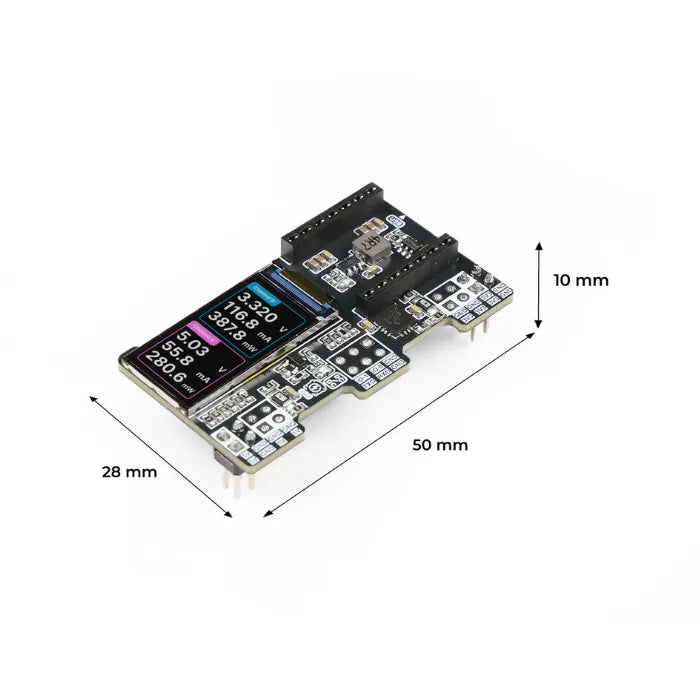

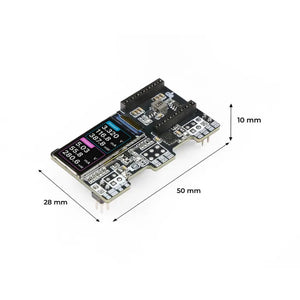

- PCB-Abmessungen: Entwickelt für nahtlose Integration mit Standard-Breadboards bei minimalem Platzbedarf.
Anwendung
Schnapp dir dein XIAO-Entwicklungsboard und das PowerBread-Modul – stecke sie ein, und in nur 2 Minuten, Sie haben eine hochmoderne, leistungsstarke Breadboard-Stromversorgung einsatzbereit!
- SStudenten lernen Elektronik mit Servo, LEDs, Motoren usw.
- Ingenieure, die Stromprobleme debuggen.
- IoT-Prototypentwicklung.
- Jeder, der schöne Technik liebt!
Teileliste
|
XIAO - PowerBread |
x1 |
|
Pin-Header 2X2 |
x2 |
|
Pin-Header 2X3 |
x1 |
* Seeed Studio XIAO ist nicht enthalten. Sie können jedes Board aus der Seeed Studio XIAO Entwicklungsboards oben erwähnt als das Hauptcontroller (Bitte beachten Sie die Unterstützung für XIAO SAMD21 und XIAO RA4M1 ist noch im Prozess).
