M5Stack Ultraschall-Distanzmodul I/O
Beschreibung

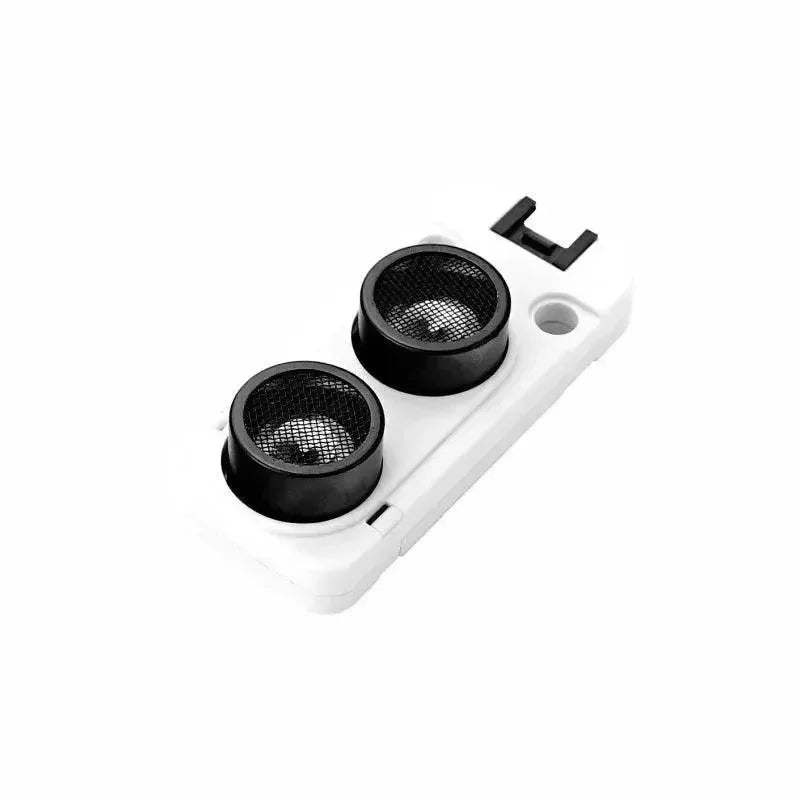

Unit Ultrasonic-IO ist ein Ultraschall-Abstandsmesssensor mit GPIO-Schnittstelle, der auf dem Ultraschall-Abstandsmesschip RCWL-9620 und einer 16-mm-Ultraschallsonde basiert. Er unterstützt präzise Abstandsmessungen von 2 cm bis 450 cm mit einer Messgenauigkeit von bis zu ±2 %.
Nachdem der Controller ein Triggersignal gesendet hat, gibt der Sensor eine Impulsdauer aus, die der Reflexionszeit der Schallwelle entspricht, wodurch der Abstand aus dem zurückgegebenen Signal berechnet werden kann. Die IO-Steuerungsmethode sorgt für eine schnelle Reaktion, wodurch sich diese Einheit für Anwendungen wie Roboter-Hindernisvermeidung, Füllstandsmessung und Haltungserkennung eignet.
Hinweis: Bei Messungen von Abständen über 3,5 m kann sich die Antwort der Abstandsmessdaten leicht verzögern.
Eigenschaften
- RCWL-9620 Ultraschall-Chip: verwendet den RCWL-9620 Ultraschall-Abstandsmesschip.
- GPIO-Kommunikationsschnittstelle: nutzt IO-Trigger und Impulsausgang für schnelle Reaktion.
- Großer Messbereich: unterstützt Abstandsmessungen von 2 cm bis 450 cm.
- 16-mm-Ultraschallsonde: integrierte Ultraschallsonde für Sende- und Empfangsmessungen.
- Schutzabdeckung: trägt zur Verbesserung der Stabilität des Schaltungsbetriebs bei.
- Temperaturkompensation: eingebaute Temperaturkompensation reduziert die Auswirkungen der Sondentemperaturdrift.
- UIFlow-Unterstützung: unterstützt grafische UIFlow-Programmierung.
Technische Daten
| Produkt | Unit Ultrasonic-IO |
| SKU | U098-B2 |
| Ultraschall-Abstandschip | RCWL-9620 |
| Kommunikationsschnittstelle | GPIO |
| Bereich | 2 cm - 450 cm |
| Sondenspezifikation | 16 mm |
| Empfangs-/Sendefrequenz | 40 kHz |
| Empfangsempfindlichkeit | -65 dB |
| Strahlungswinkel | 60° |
| Messgenauigkeit | ±2 % |
| Messzyklus | 50 ms |
| Betriebsstrom | 3 mA |

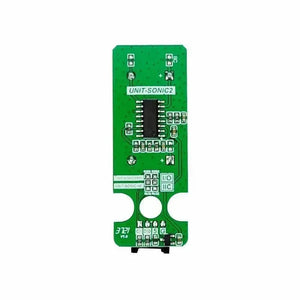

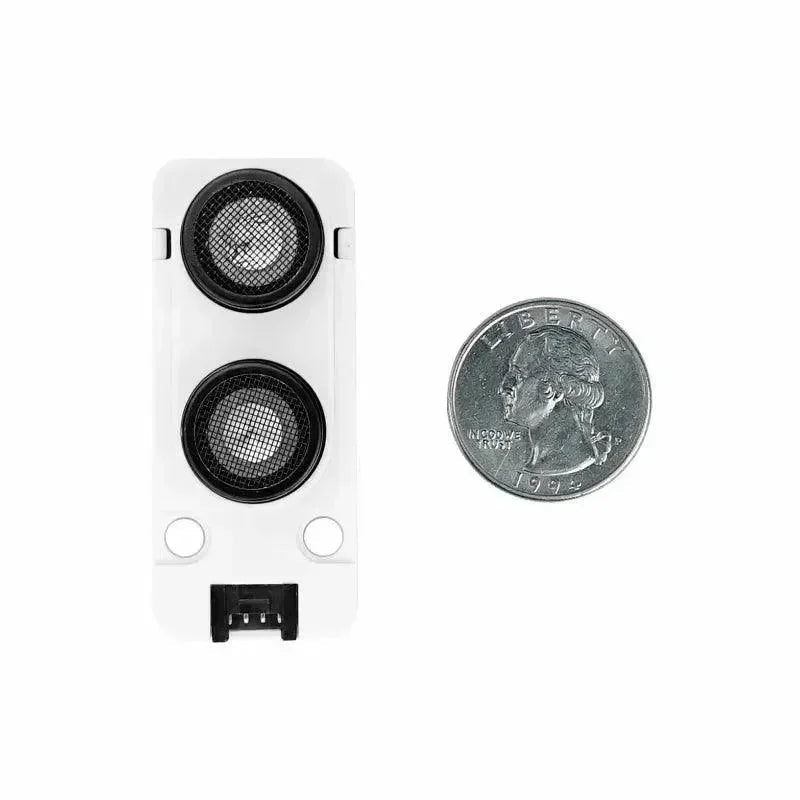

| Produktabmessungen | 56,0 x 24,0 x 15,2 mm |
| Produktgewicht | 10,5 g |
| Verpackungsabmessungen | 75,0 x 46,0 x 36,0 mm |
| Bruttogewicht | 25,8 g |

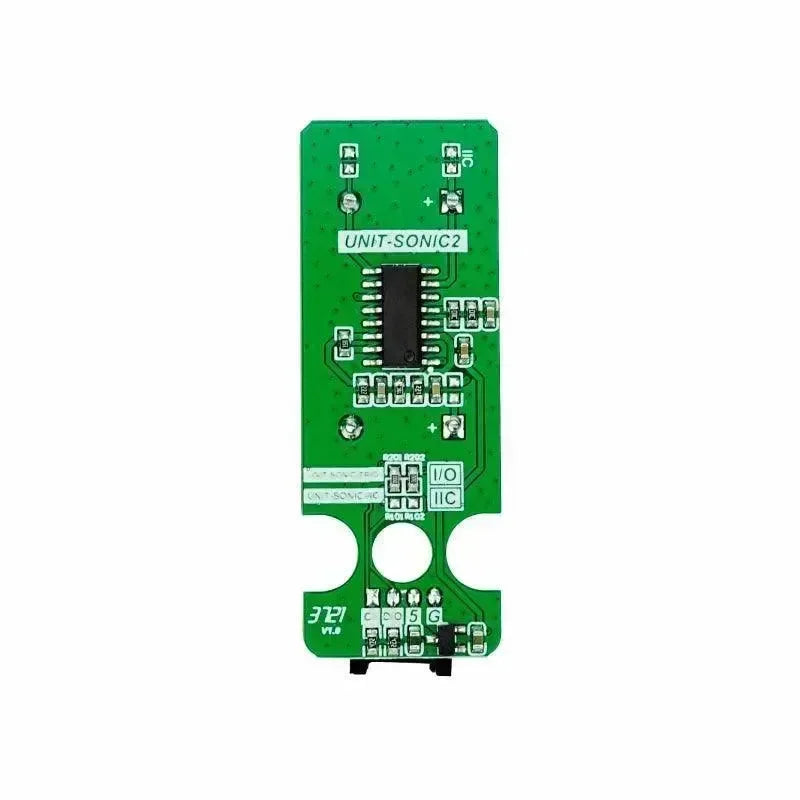

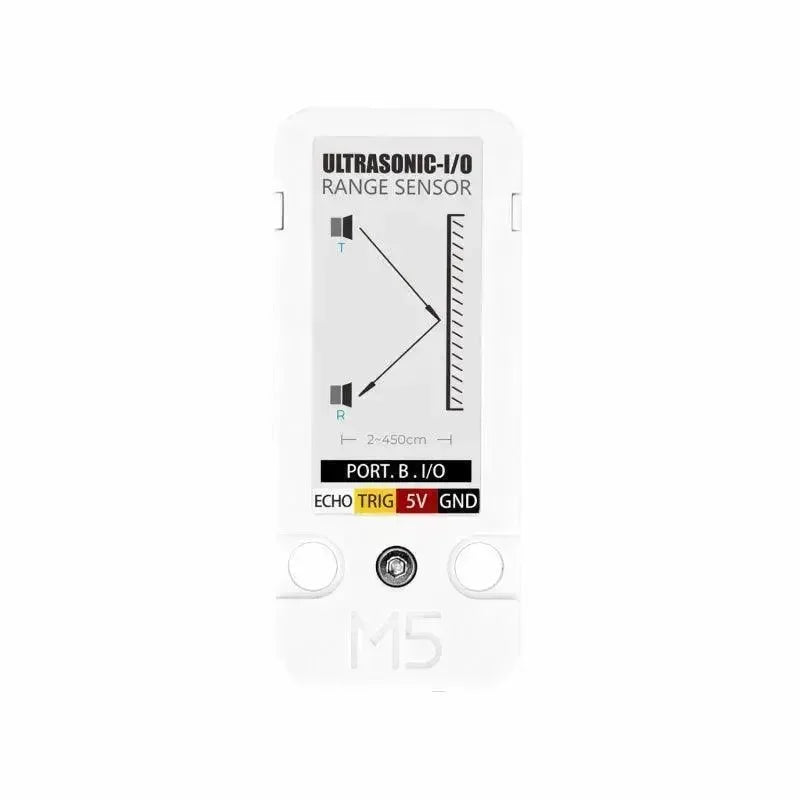

Protokoll
| Steuerschnittstelle | GPIO |
| Triggermethode | Der Controller sendet ein Triggersignal, um die Messung zu starten. |
| Ausgangssignal | Der Sensor gibt eine Impulsdauer aus, die der Reflexionszeit der Schallwelle entspricht. |
| Abstandsberechnung | Der Abstand wird aus der zurückgegebenen Impulsdauer berechnet. |
| Messbereich | 2 cm - 450 cm |
| Messzyklus | 50 ms |
Anwendungen
- Roboter-Hindernisvermeidung.
- Füllstandsmessung.
- Haltungserkennung.

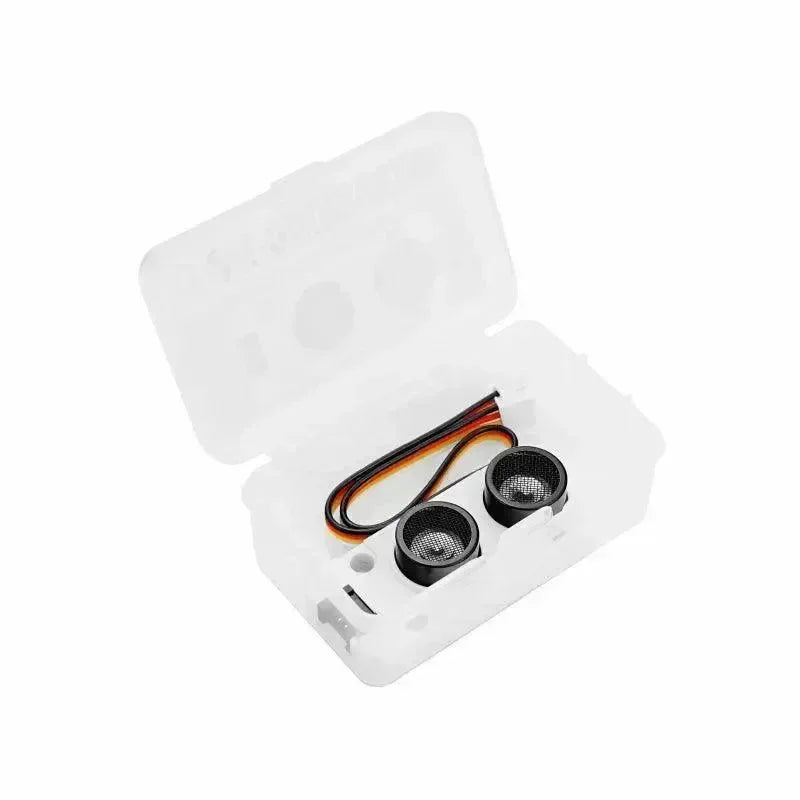

Produktliste
| 1 | Unit Ultrasonic-IO |
| 1 | HY2.0-4P Grove-Kabel (20 cm) |
Sonstiger Inhalt
- Hinweis zu großen Entfernungen: bei Messungen über 3,5 m kann sich die Antwort der Messdaten leicht verzögern.
- Stabilitätsdesign: die Schutzabdeckung trägt zu einem stabileren Schaltungsbetrieb bei.
- Temperaturkompensation: die eingebaute Kompensation hilft, Messabweichungen durch Temperaturänderungen der Sonde zu reduzieren.
Ressourcen
- Offizielle Dokumente
- RCWL-9620 Datenblatt
- Unit Ultrasonic-IO Beispiel für M5Atom
- Unit Ultrasonic-IO Beispiel für M5Core
- Unit Ultrasonic-IO Beispiel für M5StickC
- Unit Ultrasonic-IO UiFlow1 Dokumente
- Unit Ultrasonic-IO UiFlow2 Dokumente
- Offizielles Video zum Unit Ultrasonic-IO
FAQ
| Wofür wird Unit Ultrasonic-IO verwendet? | Er wird zur Ultraschall-Abstandsmessung, Roboter-Hindernisvermeidung, Füllstandsmessung und Haltungserkennung verwendet. |
| Welchen Chip verwendet er? | Er verwendet den RCWL-9620 Ultraschall-Abstandsmesschip. |
| Was ist der Messbereich? | Die offizielle Seite listet einen Messbereich von 2 cm bis 450 cm auf. |
| Was ist die Messgenauigkeit? | Die offizielle Seite listet eine Messgenauigkeit von bis zu ±2 % auf. |
| Welche Schnittstelle wird verwendet? | Er verwendet eine GPIO-Kommunikationsschnittstelle. |
| Was ist der Messzyklus? | Der Messzyklus beträgt 50 ms. |
| Gibt es Hinweise zur Messung großer Entfernungen? | Ja. Bei Abständen von über 3,5 m kann sich die Antwort der Messdaten leicht verzögern. |
