M5PaperS3 ESP32S3 Entwicklungs-Kit (960x540, 4,7 Zoll eInk Display, 235 ppi)

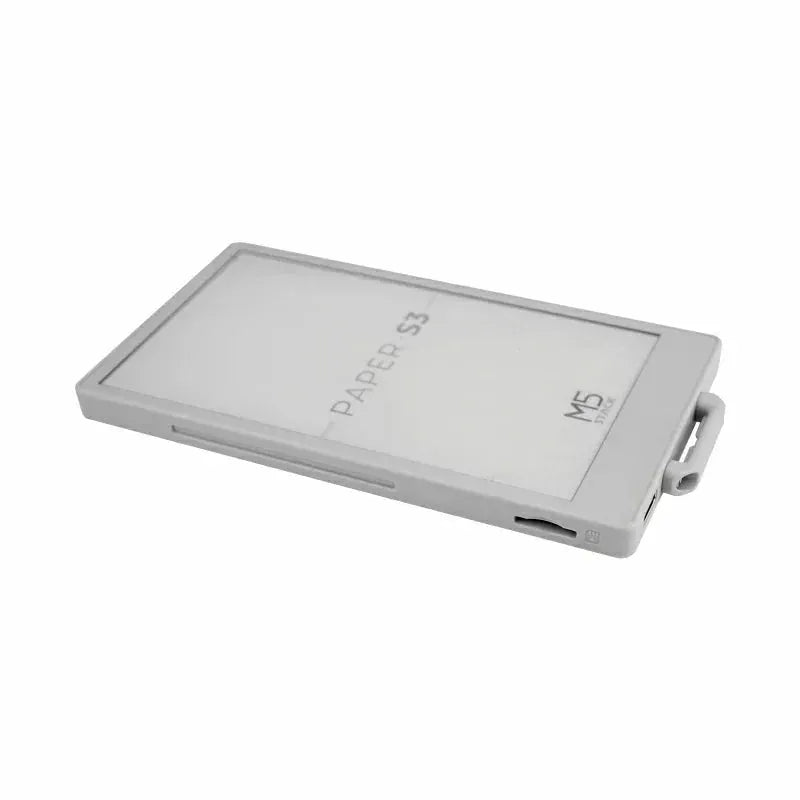

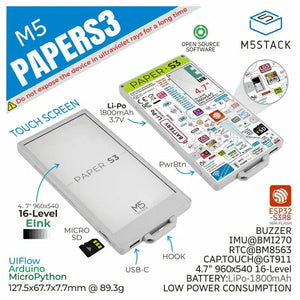

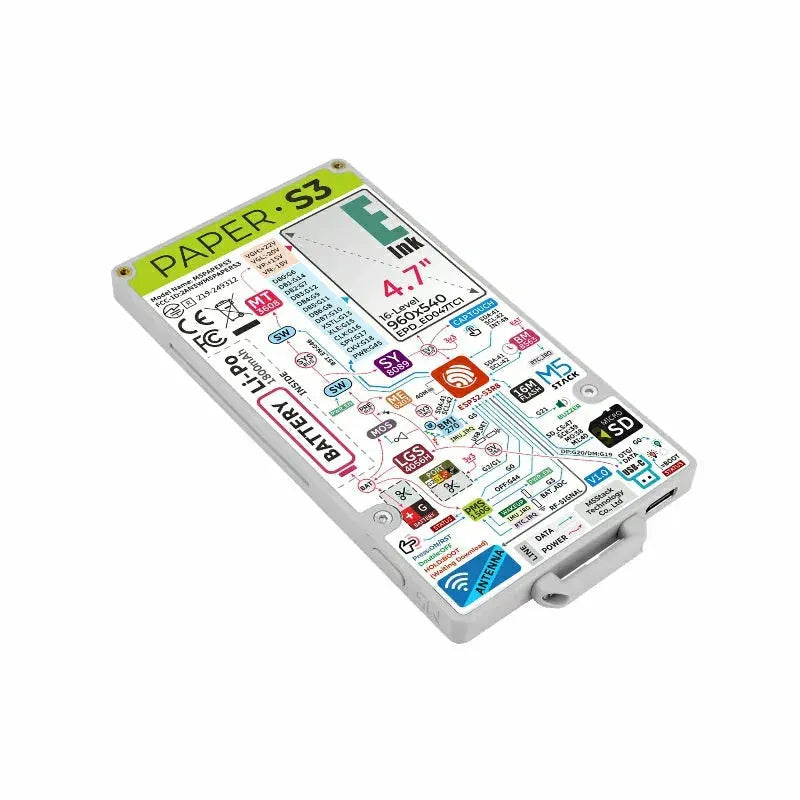

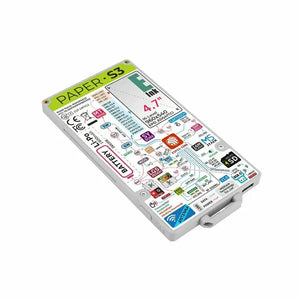

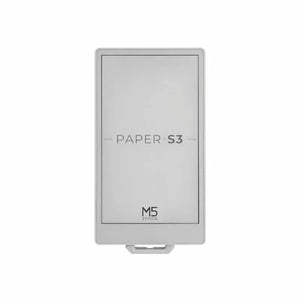

PaperS3 ist ein berührbares, energieeffizientes E-Ink-Display Steuergerät, das von M5Stack eingeführt wurde und den ESP32-S3 Microcontroller enthält. Die Vorderseite ist mit einem 540×960 Auflösung 4,7 Zoll (Touch und Bildschirm integriert) E-Ink-Display ausgestattet, das 16-stufige Graustufen unterstützt. Es ist mit einem GT911 kapazitiven Touchpanel gekoppelt, das Dual-Point-Touch und verschiedene Gestenoperationen unterstützt. Im Vergleich zu früheren Produkten verwendet PaperS3 eine Vollbildstruktur. Im Gegensatz zu Standard-LCD-Bildschirmen bietet das E-Ink-Display den Benutzern ein besseres Leseerlebnis für Texte, während es einen niedrigen Stromverbrauch, Bildspeicherung bei Stromausfall und andere Funktionen bietet.
Es integriert einen Gyroskopsensor, einen eingebauten Summer und physische Tasten, die Interaktionen (wie das Aufwecken durch Anheben) und Ein/Aus-Betrieb ermöglichen. In Bezug auf die Datenspeicherung ist der PaperS3 mit einer MicroSD Schnittstelle und dem ESP32-S3R8 Chip ausgestattet, der 8MB von PSRAMenthält. Darüber hinaus verfügt das Gerät über einen externen 16MB Flashspeicherchip für erweiterten Speicher, der eine höhere Speicherkapazität und schnellere Datenzugriffszeiten gewährleistet. Das Gerät verfügt über einen eingebauten 1800mAh Lithium-Akku mit Ladefunktion. In Kombination mit dem internen RTC (BM8563)ermöglicht es Schlaf- und Aufwachfunktionen und bietet eine starke Akkulaufzeit. Darüber hinaus verfügt das Gerät über einen eingebauten Batterieüberwachungs-Schaltkreis , um den Batteriestatus in Echtzeit zu überwachen und eine gesunde Batterieverwaltung sicherzustellen.

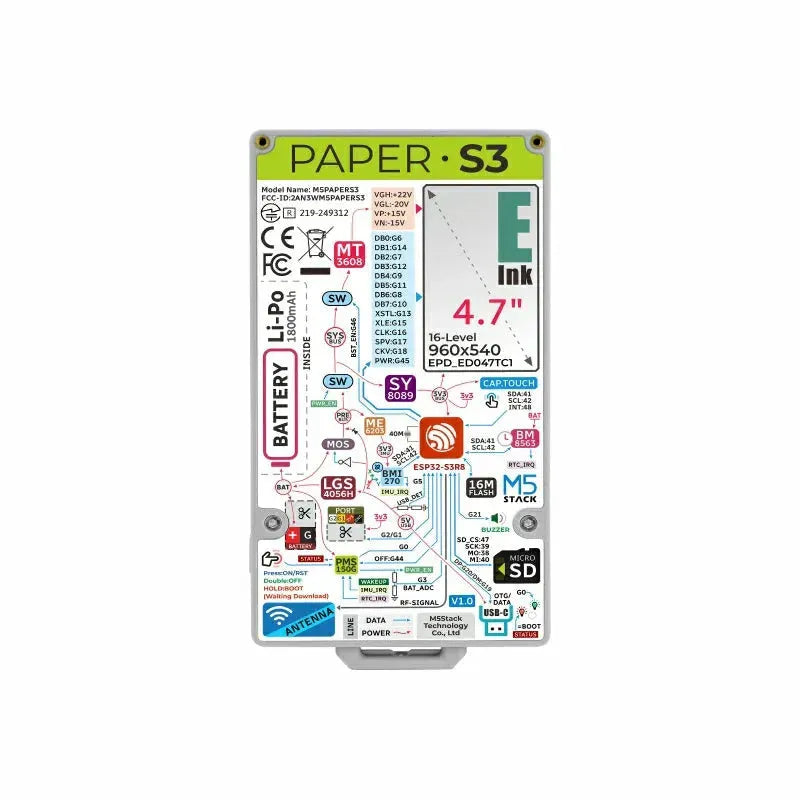

Die Rückseite des Geräts verfügt über eine offene HC1.25-4P Peripherieschnittstelle, die die Erweiterung verschiedener Sensorgeräte ermöglicht und unbegrenzte Möglichkeiten für die zukünftige Anwendungsentwicklung bietet. Das Gerät unterstützt auch OTG-Funktionalität, die mehr externe Geräteverbindungen und Datenübertragungsmöglichkeiten ermöglicht. Im Vergleich zu früheren Produkten hat PaperS3 seine Antenne für eine bessere drahtlose Leistung und Signalstabilität optimiert. Das Gerätdesign umfasst auch einen Haken zum einfachen Tragen und Aufhängen, was den Komfort und die Praktikabilität erhöht. Es ist leichter und dünner als zuvor.
PaperS3 eignet sich für eine Vielzahl von energieeffizienten Anzeige- und Interaktionsanwendungen, einschließlich IoT-Überwachung, Smart Homes, Umweltüberwachung, Gesundheitsüberwachung, elektronische Etiketten und Datenprotokollierung.
Merkmale
- ESP32-S3R8 Hauptsteuerung
- Integrierter Gyroskop, Summer und physische Taste
- 8MB PSRAM, 16MB Externer Flash
- 4,7 Zoll Touch-fähiger E-Ink Bildschirm mit 540×960 Auflösung
- 1800mAh Lithium-Batterie
- RTC-Chip für Schlaf/Wach
- Energieeffizient
- Entwicklungsplattform:
- UIFlow 2.0
- Arduino IDE
- ESP-IDF
- Plattform.IO
Inklusive
- 1x PapierS3
Anwendungen
- IoT-Überwachung
- Smart Home Steuerungspanel
- Elektronische Beschriftung
- Bildungs- und Lernwerkzeuge
Arduino
Technische Daten
| Spezifikation | Details |
|---|---|
| SoC | ESP32S3R8, Xtensa® 32-Bit LX7 Dual-Core-Prozessor, 240MHz, 2,4GHz Wi-Fi |
| PSRAM | 8 MB PSRAM |
| Blitz | Externer 16-MB-Flash-Speicher |
| Lagerung | Unterstützt MicroSD-Karten-Erweiterung |
| Anzeigebildschirm | 4,7 Zoll Touch E-Ink Bildschirm (EPD_ED047TC1) Auflösung: 960x540 Pixel 16-stufiges Graustufen-Display |
| Touch-Funktion | Unterstützt Zwei-Punkt-Touch und verschiedene Gesten (GT911 kapazitiver Touchscreen) |
| Sensoren | Integrierter Gyroskopsensor BMI270 @ Kommunikationsadresse: 0x68 |
| USB-Funktion | OTG/CDC/MSC/Firmware-Flashen |
| Leistungsaufnahme | 5V@500mA |
| Peripherieschnittstelle | HY1.25-4P (3v3+GND+2xGPIO) zum Erweitern von Sensoren und Geräten |
| Batterie | 3,7V@1800mAh @ Ladechip: LGS4056H |
| Batterieanschluss | SMT-HDR 1,25-2P |
| Ladestrom | 5V@176mA |
| Energieverwaltung | PMS150G (Ein/Aus und Programm-Download-Steuerung) Integrierter BM8563 RTC-Chip @ Kommunikationsadresse: 0x51 |
| Tasten | 1x Physischer Knopf (für Gerätesteuerung, Ein/Aus, Zurücksetzen, Download-Modus) |
| Summer | Onboard-Passivsummer |
| W-lan | Kommunikationsreichweite von 111 Metern (im Freien, mit der Antenne vertikal in einem Winkel von 90° zum Boden positioniert) |
| Energieverbrauch | Niedrigstrommodus: DC 4,2V / 9,28µA (Hauptstrom aus, Gyroskop im Niedrigstrommodus) Standby-Modus: DC 4,2V / 949,58µA (Hauptstrom aus, Gyroskop eingeschaltet) Betriebsmodus: DC 4,2V / 154,02mA (Hauptstrom eingeschaltet) |
| Betriebstemperatur | 0-40°C |
| Produktabmessungen | 121,5 x 67,7 x 7,7 mm |
| Verpackungsabmessungen | 133*76*19 mm |
| Produktgewicht | 89.3g |
| Paketgewicht | 112.9g |
