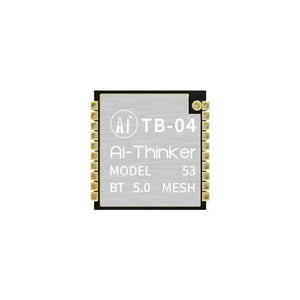

Ai-Thinker TB-04 BLE Bluetooth 5.0 IoT Modul
Das Ai-Thinker TB-04 BLE Modul ist eine hochleistungsfähige BLE-Lösung, die speziell für IoT-Anwendungen wie intelligente Beleuchtung, industrielle Steuerung und Verbraucherelektronik entwickelt wurde. Mit Bluetooth 5.0 ausgestattet, unterstützt es Mesh-Netzwerke, die eine nahtlose Kommunikation auch in komplexen Netzwerken ermöglichen.
Durch sein kompaktes Design und geringen Stromverbrauch ist das Ai-Thinker TB-04 ideal für batteriebetriebene Geräte, bei denen Energieeffizienz eine entscheidende Rolle spielt. Mit mehreren Schnittstellen wie GPIO, PWM, SPI und ADC bietet es eine Vielzahl von Verbindungsmöglichkeiten für unterschiedliche Anwendungen und Projekte.
Mit einer 10 dBm Sendeleistung und -93 dBm Empfindlichkeit gewährleistet das TB-04 eine zuverlässige Leistung, selbst über größere Entfernungen. Besonders für intelligente Beleuchtungslösungen bietet das Modul 6 PWM-Kanäle und eine Helligkeitsanpassung, die eine präzise Steuerung der Beleuchtung ermöglicht.
Hauptmerkmale des Ai-Thinker TB-04 BLE Moduls
-
Bluetooth 5.0
Unterstützt Mesh-Netzwerke für zuverlässige Kommunikation in komplexen IoT-Netzwerken. -
Geringer Stromverbrauch
Perfekt für batteriebetriebene Geräte, ideal für energieeffiziente IoT-Projekte. -
Vielseitige Schnittstellen
Bietet GPIO, PWM, SPI und ADC für flexible Anwendungsintegration. -
Zuverlässige Kommunikation
10 dBm Sendeleistung und -93 dBm Empfindlichkeit für stabile Verbindungen. -
Ideal für intelligente Beleuchtung
Mit 6 PWM-Kanälen und Helligkeitsanpassung für präzise Steuerung von Beleuchtungssystemen. -
Kompaktes Design
Space-efficient und einfach in verschiedene IoT-Geräte integrierbar.
Spezifikationen
| Parameter | Einzelheiten |
|---|---|
| Modell-Nr | TB-04 |
| Abmessungen | 12,2 x 13,0 x 2,3 mm (±0,2 mm) |
| Paket | SMD-20 |
| Funkstandard | Bluetooth 5.0 |
| Frequenzbereich | 2400 bis 2483,5 MHz |
| Maximale Sendeleistung | 10 dBm (maximaler Wert) |
| Empfängerempfindlichkeit | -93 dBm ±2 |
| Schnittstelle | GPIO / PWM / SPI / ADC |
| Betriebstemperatur | -20 °C bis 70 °C |
| Speicherumgebung | -40°C bis 125°C, <90% RH |
| Versorgungsspannungsbereich | 2,7 V ~ 3,6 V, Versorgungsstrom ≥ 50 mA |
| Energieverbrauch | - Tiefschlafmodus: 0,8 µA |
| Leerlaufmodus: 1,8 µA | |
| - Übertragung (10 dBm): 20,69 mA |
Produktdetails

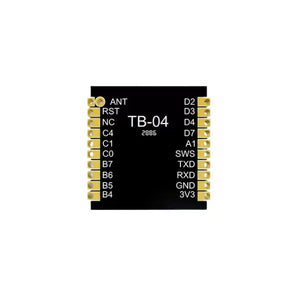

Pin-Beschreibungen
| PIN-Nummer | Name | Funktionsbeschreibung |
|---|---|---|
| 1 | AN | Antennenschnittstelle |
| 2 | RST | Pin zurücksetzen |
| 3 | NC | Nicht verbunden |
| 4 | C4 | PWM2-Ausgang / UART_CTS / PWM0-Rückwärtsausgang / SAR-ADC-Eingang / GPIO PC4 |
| 5 | C1 | I2C-Serienuhr / PWM1-Rückgabesignal / PWM0-Ausgang / GPIO PC1 |
| 6 | C0 | I2C-Seriell-Daten / PWM4-Rückwärtsausgang / UART_RTS / GPIO PC0 |
| 7 | B7 | SPI-Datenausgang / UART_RX / SAR-ADC-Eingang / GPIO PB7 |
| 8 | B6 | SPI-Daten-Eingang (I2C_SDA) / UART_TX / SAR-ADC-Eingang / GPIO PB6 |
| 9 | B5 | PWM5-Ausgang / SAR-ADC-Eingang / GPIO PB5 |
| 10 | B4 | PWM4-Ausgang / SAR-ADC-Eingang / GPIO PB4 |
| 11 | 3V3 | 3,3 V Stromversorgung |
| 12 | GND | Boden |
| 13 | RXD | PWM0 Rückwärtsausgang / UART_RX / GPIO PA0 |
| 14 | TXD | PWM4-Ausgang / UART_TX / SAR-ADC-Eingang / GPIO PB1 |
| 15 | SWS | Single-Wire-Slave |
| 16 | A1 | GPIO PA1 |
| 17 | D7 | GPIO PD7 / SPI-Takt (I2C_SCK) |
| 18 | D4 | GPIO PD4 / Single-Wire Master / PWM2 Rückwärtsausgang |
| 19 | T3 - Die wunderbare Welt des Wahnsinns | PWM1 Rückwärtsausgang / GPIO PD3 |
| 20 | T2 - Der zweite Tag | SPI Chip Select (niedriger Pegel aktiv) / PWM3 Ausgabe / GPIO PD2 |
![]()
FAQs
Q: Was ist das Ai-Thinker TB-04 BLE Modul?
A: Das Ai-Thinker TB-04 BLE Modul ist ein Bluetooth 5.0 Modul, das speziell für IoT-Anwendungen entwickelt wurde. Es bietet Mesh-Netzwerke, geringen Stromverbrauch und Schnittstellen wie GPIO, PWM, SPI und ADC.
Q: Wie kann das Ai-Thinker TB-04 in intelligenten Beleuchtungslösungen verwendet werden?
A: Das Ai-Thinker TB-04 bietet 6 PWM-Kanäle und Helligkeitsanpassung, wodurch es sich ideal für intelligente Beleuchtungslösungen eignet, um die Helligkeit und Farbe von Lampen präzise zu steuern.
