M5Stack ESP32-H2 Thread/Zigbee Gateway Modul

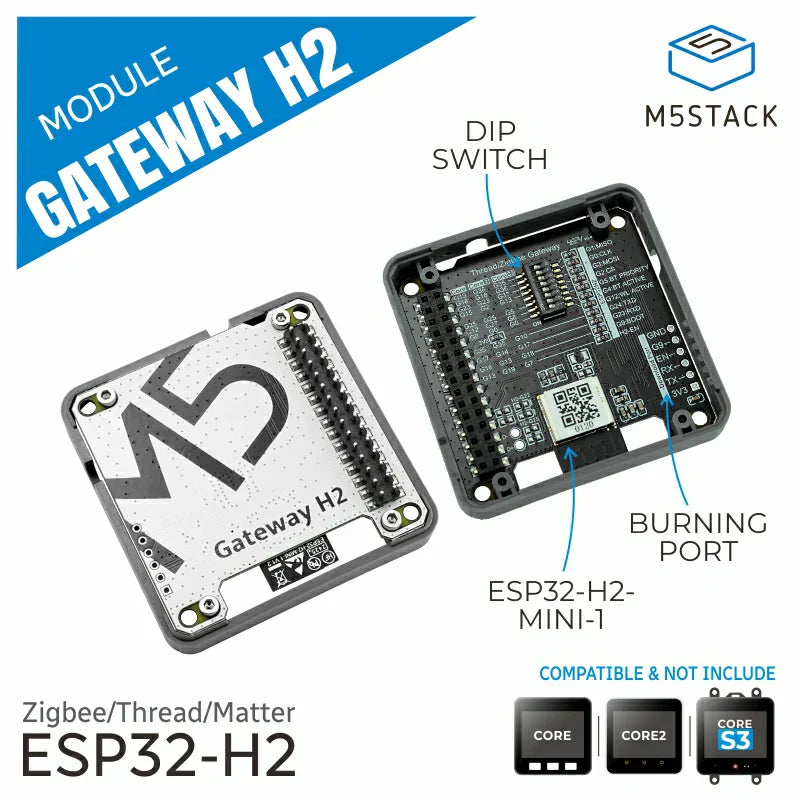

Das M5Stack Gateway H2 ist ein stapelbares Entwicklungsmodul, das speziell für M5-Hosts konzipiert wurde. Basierend auf dem ESP32-H2-MINI-1 mit einem energieeffizienten 32-Bit-RISC-V-Mikrocontroller unterstützt es drahtlose Kommunikationsprotokolle wie Zigbee, Thread und Matter (basierend auf Thread). Dank der integrierten IEEE 802.15.4-Funktionalität ermöglicht es eine nahtlose Interkonnektivität zwischen verschiedenen Ökosystemen und ist damit die perfekte Lösung für Smart-Home-Gateways und IoT-Knotenpunkte.
Das Modul verfügt über eine integrierte Hardware-Verschlüsselungseinheit für höchste Datensicherheit und ist mit einem DIP-Schalter zur flexiblen Konfiguration der Kommunikationsschnittstellen ausgestattet. Die standardisierte Programmier- und Download-Schnittstelle erleichtert Firmware-Updates und Debugging-Prozesse. Seine stapelbare Bauweise macht es besonders geeignet für Anwendungen in Smart-Home-Automatisierung, Umweltmonitoring und industriellen Sensornetzwerken.
Als zentraler Bestandteil des M5Stack-Ökosystems kombiniert das Gateway H2 die vielseitigen Protokolloptionen des ESP32-H2 mit der benutzerfreundlichen M5-Plattform. Ob für intelligente Gebäudesteuerung, industrielle Sensorik oder Energiemanagement - dieses hochintegrierte Modul bietet eine zuverlässige und effiziente Gateway-Lösung für professionelle IoT-Implementierungen.
Produktmerkmale
- Unterstützung für drahtlose Kommunikationsprotokolle wie Zigbee, Thread und Matter
- Integrierte IEEE 802.15.4-Technologie
- DIP-Schalterkonfiguration
- Unterstützt die Hardware-Verschlüsselungsfunktionalität
- Stapelbare Erweiterung
- Energieeffizient
- Entwicklungsplattformen:
Inklusive

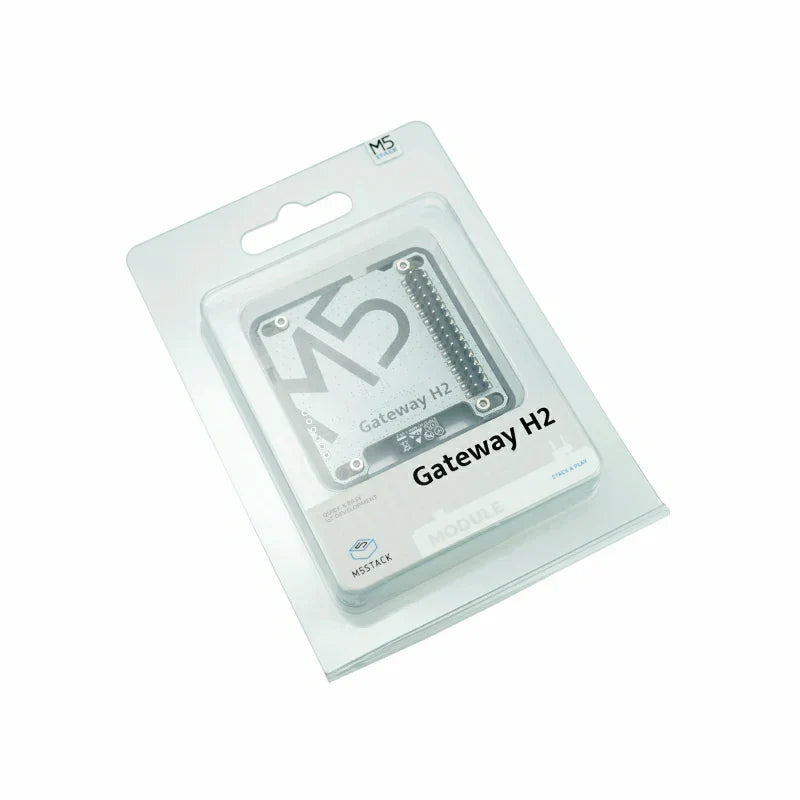

- 1x Modul Gateway H2
Anwendungen
- Intelligentes Zuhause
- Industrielle Automatisierung
- Gesundheitspflege
- Unterhaltungselektronik
- Intelligente Landwirtschaft
Technische Daten
| Spezifikation | Parameter |
|---|---|
| SoC | Integrierter ESP32-H2-Chip, 32-Bit-Einzelkern-RISC-V-Prozessor, Taktrate von bis zu 96 MHz @IEEE 802.15.4 |
| Blitz | 2MB |
| Antenne | On-Board PCB-Antenne |
| Unterstützte Protokolle | IEEE 802.15.4 (einschließlich Zigbee 3.0, Thread 1.3, Matter) |
| Energieverbrauch | Standby-Strom: DC 3,3V/8,55mA Betriebsstrom (Thread-Netzwerk): DC 3,3V/18,35mA |
| DIP-Schalter | 8-poliger DIP-Schalter für Schnittstellenumschaltung (UART/SPI) und drahtlose Funktionssteuerung |
| Betriebstemperatur | 0-40°C |
| Produktgröße | 54,0 x 54,0 x 13,1 mm |
| Produktgewicht | 11.8g |
| Packungsgrösse | 133,0 x 95,0 x 16,0 mm |
| Paketgewicht | 25.1g |
Schaltpläne
Modul Gateway H2 Schaltplan PDF
DIP-Schalter
| Modul Gateway H2 | WL_ACTIVE | BT_ACTIVE | BT_PRIORITY | SPI_CS | SPI_MOSI | SPI_CLK | SPI_MISO |
|---|---|---|---|---|---|---|---|
| Basic | GPIO0 | GPIO12 | GPIO25 | GPIO15 | GPIO23 | GPIO18 | GPIO19 |
| Kern2 | GPIO0 | GPIO27 | GPIO25 | GPIO2 | GPIO23 | GPIO18 | GPIO38 |
| CoreS3 | GPIO0 | GPIO6 | GPIO8 | GPIO13 | GPIO37 | GPIO36 | GPIO35 |
UART-Kommunikation mit M5-Host
| Modul Gateway H2 | TX0 | RX0 | H2-DE | G9 |
|---|---|---|---|---|
| Basic | GPIO35 | GPIO17 | GPIO13 | GPIO16 |
| Kern2 | GPIO35 | GPIO14 | GPIO19 | GPIO13 |
| CoreS3 | GPIO10 | GPIO17 | GPIO7 | GPIO18 |
ESP-IDF
- ESP Thread Border Router Anleitung
- ESP Zigbee Gateway Anleitung
- ESP Zigbee NCP Anleitung
- ESP32-H2 ESP-IDF-Dokumentation
- ESP Zigbee SDK
- ESP Thread Border Router SDK
Arduino
