Seeed Studio Wio Tracker 1110 LoRa nRF52840 Entwicklungs-Kit für Meshtastic
Vollständig Arduino-kompatibel und mit dem Meshtastic-Protokoll im Blick bietet das Wio Tracker 1110 Dev Kit eine leistungsstarke Entwicklungsplattform zum Aufbau stromsparender LoRa-Mesh-Netzwerke in abgelegenen oder netzunabhängigen Umgebungen; ideal für Asset-Tracking, Notfallkommunikation oder Outdoor-Technik, ermöglicht es zuverlässige Peer-to-Peer-Meshtastic-Einsätze, nahtlos integrierbar in die Arduino-IDE für schnelles Prototyping und Anpassung, perfekt für Ingenieure, Maker und Open-Source-Hardware-Enthusiasten, die dezentrale Kommunikationslösungen im Meshtastic LoRa-Ökosystem erforschen.
Funktionen
🔧 Plug & Play Einfachheit
Das Wio Tracker 1110 Dev Kit für Meshtastic bietet eine mühelose Einrichtung: Einfach die zwei enthaltenen Grove-Module anschließen, die Meshtastic-Firmware flashen, und du bist bereit, dein eigenes LoRa-Mesh-Netzwerk für Netzunabhängige Kommunikation aufzubauen. Kein Handymast? Kein Problem. 🏕️📶
🛰️ Echtzeit-GPS- und Umweltmessung
Mit dem Grove Air530 GPS-Modul unterstützt das Kit hochpräzises Multi-Satelliten-Tracking (GPS, Beidou, Galileo, Glonass, QZSS, SBAS). Zudem helfen eingebaute Temperatur- und Feuchtigkeitssensoren, deine Umgebung zu überwachen – ideal für Fernüberwachungs-Anwendungen. 🌦️📍
🖥️ OLED-basierte Datenvisualisierung
Sieh den Status deines Meshtastic-Knotens in Echtzeit auf einem lebendigen 0,96" OLED (128×64)-Display. Von Batterie und GPS-Position bis zu nahegelegenen Knoten und Signalqualität wird alles klar angezeigt – perfekt für Debugging oder den Feldeinsatz. 🔋📊
🧩 300+ Grove-Erweiterungsoptionen
Mit 4 ungenutzten Grove-Anschlüssen bietet das Board modulare Freiheit. Füge beliebige der 300+ Seeed Grove Sensoren hinzu, um dein Meshtastic-Projekt für einzigartige Szenarien anzupassen – Wettererfassung, Bewegungserkennung, Asset-Tracking und mehr. 🌐🔌
🛠️ Open Source, Arduino-freundlich
Entwickelt für Bastler und Macher, unterstützt dieses Open-Source-Kit Arduino-Programmierung für volle Anpassung. Tauche ein in die Meshtastic-Community, teile deine Kreationen und entwickle die nächste Generation von Peer-to-Peer-Mesh-Netzwerken. 👨💻⚙️
🧳 Gehäusedesigns enthalten
Benötigen Sie ein Gehäuse? Wir haben es für Sie. Laden Sie Quelldateien für laser-geschnittenes Acryl und 3D-druckbare Gehäuse herunter – perfekt für den robusten Feldeinsatz oder elegante Schreibtisch-Demos. Feedback ist willkommen, während wir die physischen Gehäuse vorbereiten! 🧵🔒
Spezifikation
Wio Tracker 1110 Entwicklungsboard
|
Allgemein |
||
|
Spannungsversorgung |
5V (USB 2.0 Typ-C) |
|
|
Batterieanschluss |
3,7V |
|
|
Schnittstelle |
RFIO |
GNSS Antennenanschluss* 1 LoRa Antennenanschluss* 1 |
|
USB Typ-C |
* 1 |
|
|
Grove-Schnittstelle |
ADC* 1I2C* 1UART* 1 Digital*3 |
|
|
Taste |
BENUTZER |
Konfigurierbare Taste |
|
RESET |
Zurücksetzen |
|
|
Externer FLASH-Speicher |
4M |
|
|
LoRa® und Positionierung mit Semtech LR1110 (Dieses Kit verwendet nur das LoRa® RF-Transceiver) |
||
|
LoRaWAN® Protokoll |
V1.0.4 |
|
|
Frequenzplan |
863~928MHz |
|
|
Empfindlichkeit |
-125 dBm @125K/SF7 -141 dBm @125K/SF12 |
|
|
Ausgangsleistung |
20 dBm max @LoRa® |
|
|
Positionierungstechnologie |
GNSS (GPS/BeiDou), WiFi-Sniffer |
|
|
Reichweite |
2~10 km (abhängig von Antenne und Umgebung) |
|
|
Bluetooth (Nordic nRF52840) |
||
|
Bluetooth |
Bluetooth 5.3 |
|
|
Flash |
1MB |
|
|
RAM |
256KB |
|
|
Protokoll |
Bluetooth LE, Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT und proprietäre 2,4-GHz-Stacks |
|
|
Ausgangsleistung |
6dBm max @Bluetooth |
|
|
Onboard-Sensoren - TH-Sensor (SHT41) |
||
|
Reichweite |
Genauigkeit |
|
|
Temperatur |
-40~85 °C |
± 0,2 °C |
|
Luftfeuchtigkeit |
0~100 % rF |
±1,8 % rF |
|
Onboard-Sensoren - 3-Achsen-Beschleunigungssensor (Nicht Used) |
||
|
Reichweite |
±2g, 4g, 8g, 16g |
|
|
Bandbreite |
0,5Hz ~ 625Hz |
|
|
Empfindlichkeit (LSB/g) |
1000 (±2g) ~ 83 (±16g) |
|
Grove - OLED Display 0,96 Zoll
|
Betriebsspannung (VCC) |
3.3 / 5 V |
|
Treiber-IC |
SSD1308Z |
|
Anzeige Farbe |
Weiß |
|
Punktmatrix |
128×64 |
|
Panelgröße |
26,7 (B) × 19,26 (H) mm |
|
Aktiver Bereich |
21,74 (B) × 11,175 (H) mm |
|
Punktabstand |
0,17 (B) × 0,175 (H) mm |
|
Punktgröße |
0,15 (B) × 0,15 (H) mm |
|
Großer Betriebstemperaturbereich |
-20~70 ℃ |
Grove - GPS (Air530)
|
PParameter |
VWerte |
|
|
Versorgungsspannung |
3,3V/5V |
|
|
Arbeitsstrom |
bis zu 60mA |
|
|
Schnittstelle |
UART |
|
|
Zeit des Warmstarts |
4s |
|
|
Zeit des Kaltstarts |
30s |
|
|
Arbeitstemperatur |
-35°C-85°C |
|
|
Lagertemperatur |
-55°C-100°C |
|
|
Luftfeuchtigkeit |
5%-95% |
|
|
Zeit der Positionsbestimmung |
Reiner Hardware-Kaltstart |
27.5s |
|
Reiner Hardware-Heißstart |
<1S |
|
|
Reine Hardware-Erfassung |
<1S |
|
|
Software-unterstütztes A-GNSS |
<5S |
|
|
Empfindlichkeit |
Kaltstart |
-148 dBm |
|
Schnellstart |
-162 dBm |
|
|
Wiedererfassung |
-164 dBm |
|
|
Verfolgen |
-166 dBm |
|
|
Genauigkeit |
Horizontale Positionsgenauigkeit |
2.5m |
|
Hohe Positionsgenauigkeit |
3.5m |
|
|
Geschwindigkeitsgenauigkeit |
0,1 m/s |
|
|
Zeitübertragungsgenauigkeit |
30ns |
|
|
Verbrauch |
Aktueller Capture-Strom@3,3V |
42,6mA |
|
Aktueller Tracking-Strom@3,3V |
36,7mA |
|
|
Niedriger Stromverbrauch Modus@3,3V |
0,85mA |
|
|
Ultra-niedriger Stromverbrauch Modus@3,3V |
31uA |
|
Hardware-Übersicht
Anwendung
Wenn Sie Meshtastic-Geräte mit GPS-, Temperatur- und Luftfeuchtigkeitssensoren gebaut haben, erwarten Sie zahlreiche potenzielle Anwendungen. Verwenden Sie das Meshtastic APP um mit energieeffizienten, langreichweitigen LoRa®-Geräten über Ihr Telefon zu kommunizieren. Verbinden Sie sich mit nahegelegenen Knoten, nehmen Sie an Gruppenchats teil und teilen Sie geografische Standorte – alles in Gebieten ohne Mobilfunkabdeckung.
Empfohlen Uzurückgeben CFälle：
- Vermögensverfolgung: Verfolgen Sie die Bewegung und den Standort Ihrer Vermögenswerte und überwachen Sie die Umweltbedingungen in Echtzeit am Standort des Vermögenswerts für eine bessere Verwaltung.
-
Outdoor-Abenteuer: Verwenden Sie das Kit, um ein Meshtastic-Gerät für die Kommunikation abseits des Netzes mit Ihrer Wander- oder Campinggruppe zu bauen. Das GPS kann helfen, Standorte zu verfolgen, während Temperatur- und Luftfeuchtigkeitssensoren Echtzeit-Umweltdaten liefern, um die Sicherheit zu gewährleisten.
-
Umweltüberwachung: Sammeln und Übertragen von Umweltdaten. Setzen Sie das Gerät in abgelegenen Gebieten ein, um Temperatur und Luftfeuchtigkeit über die Zeit zu überwachen und zu protokollieren, was zur lokalen Wetterdatenerfassung beiträgt. Verwenden Sie das Gerät, um Umweltbedingungen in Wildtierhabitaten zu verfolgen und zu überwachen, was Forschung und Naturschutz unterstützt.
Dokumente

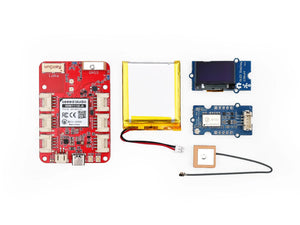

Teileliste
|
Wio Tracker 1110 Entwicklungsboard für Meshtastic |
x1 (Erforderlich) |
|
Grove - OLED Display 0,96" |
x1 |
|
Grove - GPS (Air530) |
x1 |
