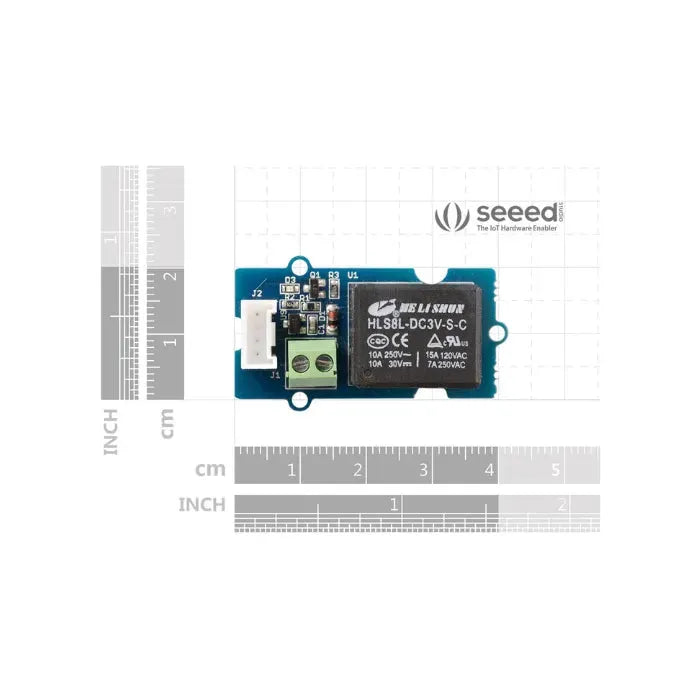

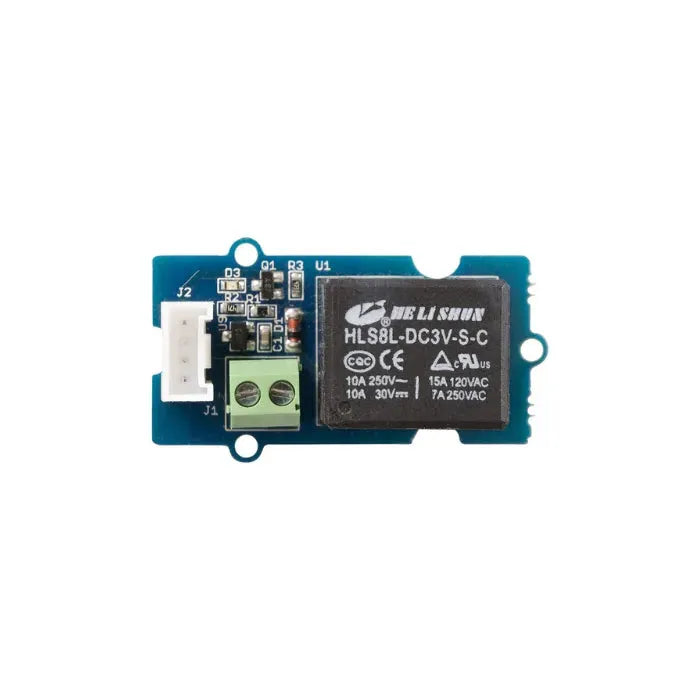

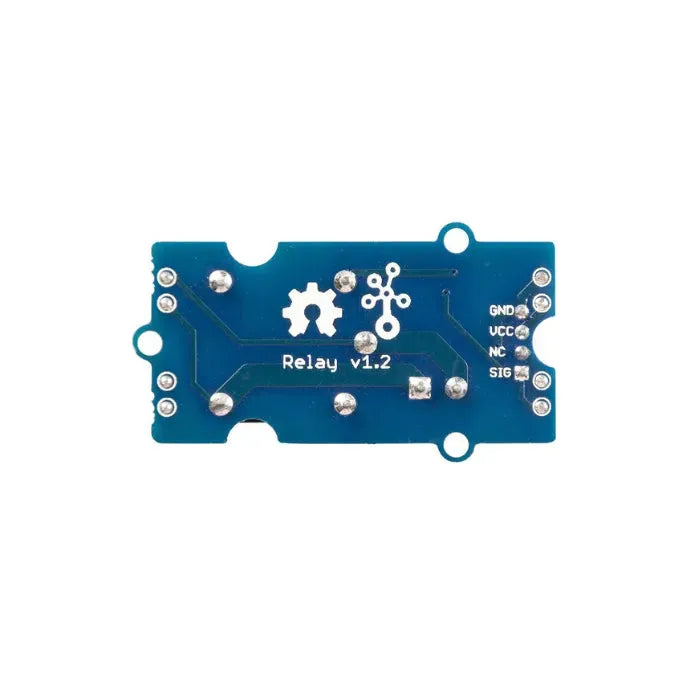

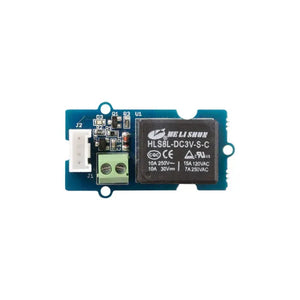

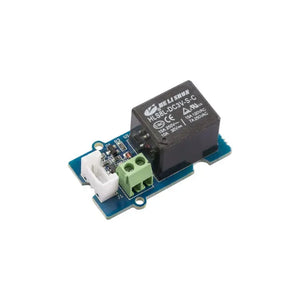

Seeed Grove 5V/10A Relais – 1-Kanal Hochstrom-Mechanischer Schalter
Das Grove-Relay-Modul ist ein digitaler, normalerweise offener Schalter, der Ströme bis zu 5A bei 250VAC dauerhaft handhaben kann; im eingeschalteten Zustand leuchtet die LED und das Relais lässt Strom fließen, während die Spitzen-Spannungsfähigkeit 250V bei 10A beträgt, weshalb es breiten Einsatz findet in Fernsteuerung, Telemetrie, Kommunikation, automatischer Steuerung, Mechatronik, Leistungselektronik und weiteren Anwendungen.
Funktionen
-
Digital-Schalter: Er hat die Vorteile einer genauen Messung, einfachen Einstellung, mehreren Schutzfunktionen und hoher Geschwindigkeit.
-
Maximale Last eines normalerweise offenen Anschlusses: AC 5V@250V, DC 5V@30V.
-
Einfach anzuschließen: Der einfache Anschluss erfolgt nur mit Jumperdrähten, es sind keine Lötwerkzeuge erforderlich.
-
Ändern des Pegelzustands: Der High- oder Low-Level-Trigger kann durch einen Drahtjumper eingestellt werden.
-
Freundliche LED-Erinnerungen: Wenn das Relais arbeitet, leuchtet die Stromanzeige.
Anwendung
-
Automatische Steuerung
-
Fernbedienung
-
Elektromechanische Integration
-
Steuerung von Haushaltsgeräten
-
Elektrische Ausrüstung
Spezifikation
|
Betätigungsspannung |
3,3 V-5 V |
|
Eingangsstrom |
100 mA |
|
Nennlast |
5 A@250 VAC 5 A@30 VDC |
|
Kontaktwiderstand |
50 mΩ @6 VDC 1 A |
|
Isolationswiderstand |
100 MΩ 10 ms Max. |
|
Betätigungszeit |
10 ms Max. |
|
Freigabezeit |
5 ms Max. |
|
Eingangsschnittstelle |
Digital |
|
Abmessungen |
42mm x 24mm x 18,5mm |
|
Gewicht |
G.G 19g |
|
Batterie |
Ausschließen |

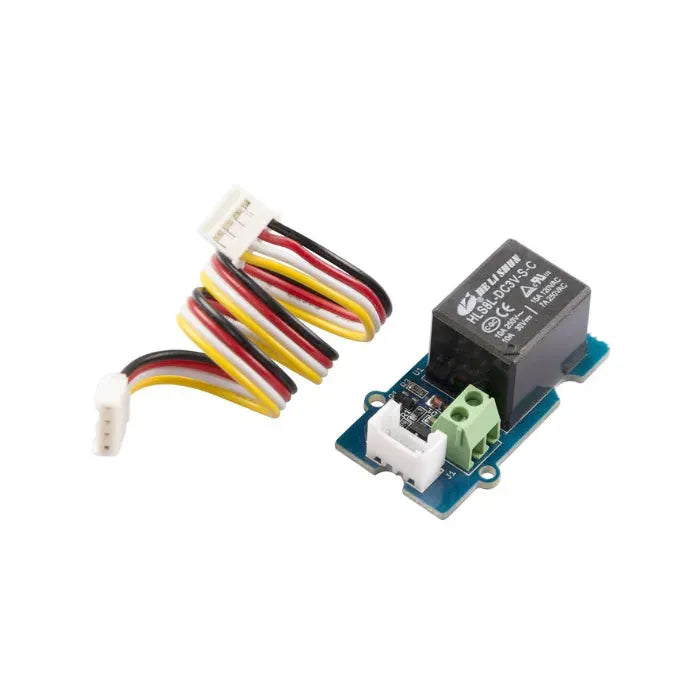

Teileliste
|
Grove - Relais |
1 |
|
Drahtbrücke |
1 |
|
Benutzerhandbuch |
1 |
Häufig gestellte Fragen
Was ist ein Relaismodul und wie funktioniert es?
Ein Relaismodul ist ein elektrischer Schalter, der von einem Elektromagneten betätigt wird. Der Elektromagnet wird durch ein separates Niedrigleistungssignal von einem Mikrocontroller aktiviert. Wenn aktiviert, zieht der Elektromagnet, um einen elektrischen Stromkreis zu öffnen oder zu schließen.
Wie verbinde ich mein Grove-Relay?
Wenn Sie ein Tutorial benötigen, können Sie unser offizielles Wiki ansehen.
